第十九章 生活用电
典型习题训练
人教版物理九年级全一册

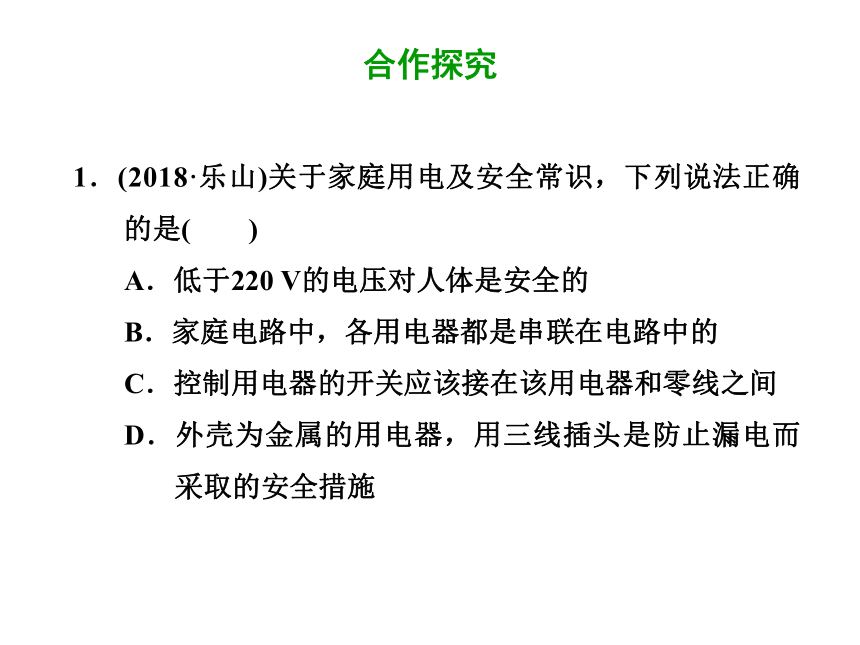

1．(2018·乐山)关于家庭用电及安全常识，下列说法正确的是(　　)
A．低于220 V的电压对人体是安全的
B．家庭电路中，各用电器都是串联在电路中的
C．控制用电器的开关应该接在该用电器和零线之间
D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施
合作探究

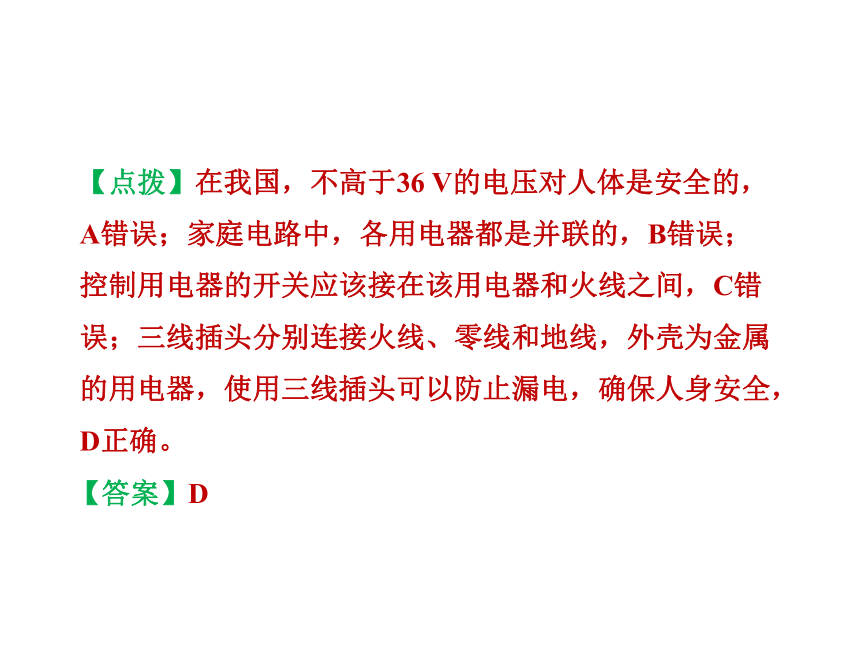

【点拨】在我国，不高于36 V的电压对人体是安全的，A错误；家庭电路中，各用电器都是并联的，B错误；控制用电器的开关应该接在该用电器和火线之间，C错误；三线插头分别连接火线、零线和地线，外壳为金属的用电器，使用三线插头可以防止漏电，确保人身安全，D正确。
【答案】D

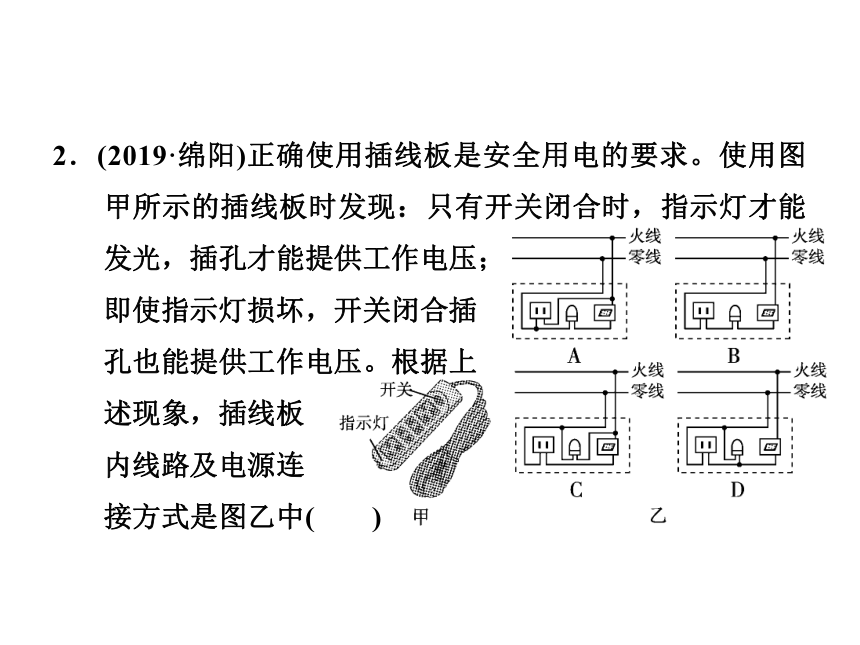

2．(2019·绵阳)正确使用插线板是安全用电的要求。使用图甲所示的插线板时发现：只有开关闭合时，指示灯才能发光，插孔才能提供工作电压；
即使指示灯损坏，开关闭合插
孔也能提供工作电压。根据上
述现象，插线板
内线路及电源连
接方式是图乙中(　　)
【点拨】指示灯与插座并联，开关同时控制指示灯和插座，所以开关在干路上，且接在火线上。
【答案】D

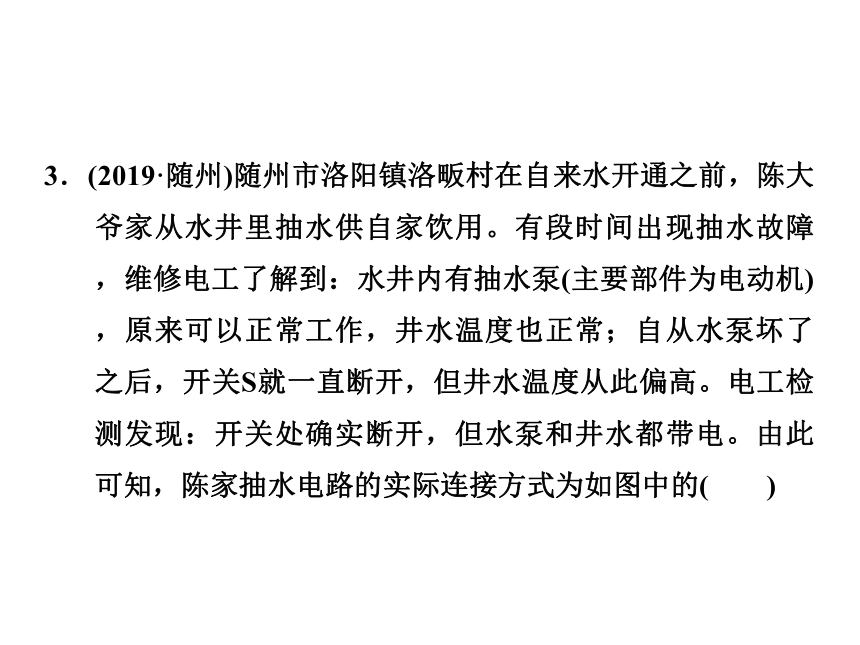

3．(2019·随州)随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵(主要部件为电动机)，原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知，陈家抽水电路的实际连接方式为如图中的(　　)
【点拨】B图中开关接在电动机与零线之间，这样开关断开后，电动机处仍然带电，而电动机在水中，因此才会出现水泵和井水都带电，且水温升高的情况。
【答案】B

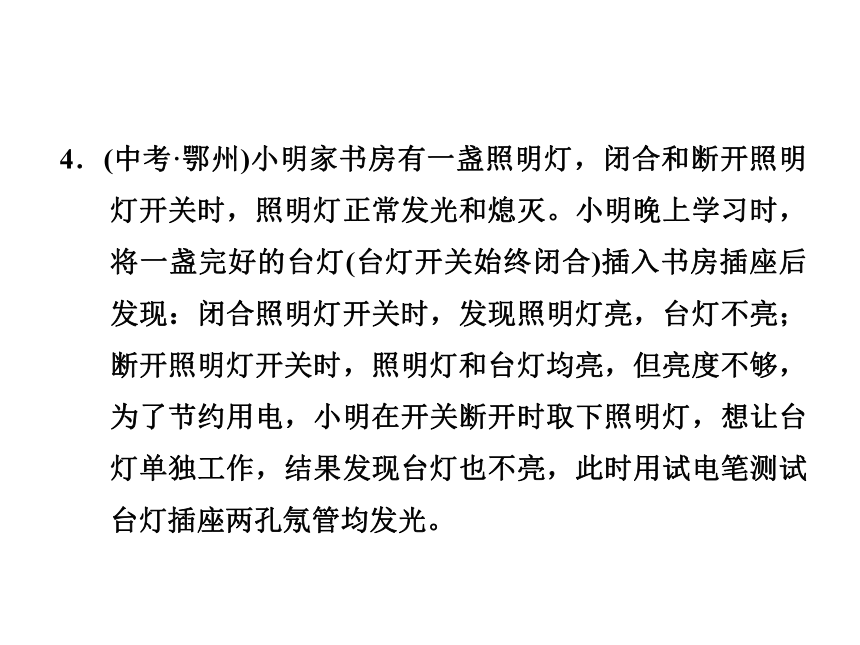

4．(中考·鄂州)小明家书房有一盏照明灯，闭合和断开照明灯开关时，照明灯正常发光和熄灭。小明晚上学习时，将一盏完好的台灯(台灯开关始终闭合)插入书房插座后发现：闭合照明灯开关时，发现照明灯亮，台灯不亮；断开照明灯开关时，照明灯和台灯均亮，但亮度不够，为了节约用电，小明在开关断开时取下照明灯，想让台灯单独工作，结果发现台灯也不亮，此时用试电笔测试台灯插座两孔氖管均发光。
则符合他家书房电路实际情况的电路图是(图中电灯为照明灯，开关为照明灯开关，插座为台灯插座)(　　)

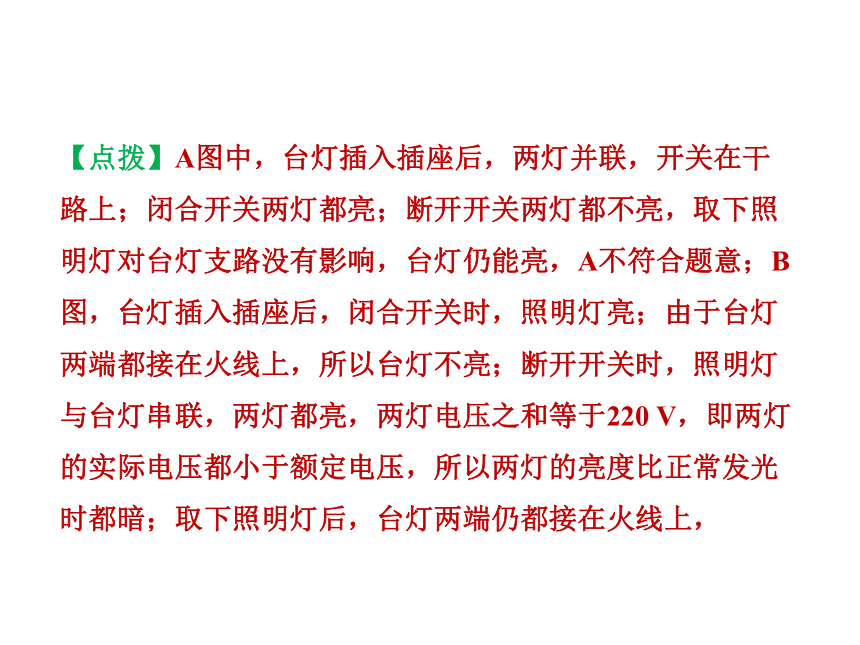

【点拨】A图中，台灯插入插座后，两灯并联，开关在干路上；闭合开关两灯都亮；断开开关两灯都不亮，取下照明灯对台灯支路没有影响，台灯仍能亮，A不符合题意；B图，台灯插入插座后，闭合开关时，照明灯亮；由于台灯两端都接在火线上，所以台灯不亮；断开开关时，照明灯与台灯串联，两灯都亮，两灯电压之和等于220 V，即两灯的实际电压都小于额定电压，所以两灯的亮度比正常发光时都暗；取下照明灯后，台灯两端仍都接在火线上，

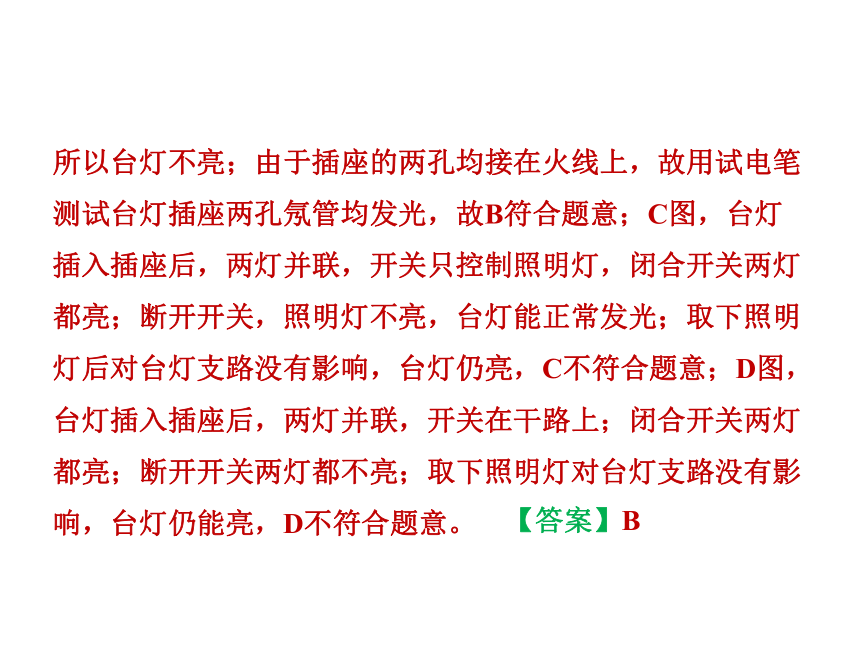

所以台灯不亮；由于插座的两孔均接在火线上，故用试电笔测试台灯插座两孔氖管均发光，故B符合题意；C图，台灯插入插座后，两灯并联，开关只控制照明灯，闭合开关两灯都亮；断开开关，照明灯不亮，台灯能正常发光；取下照明灯后对台灯支路没有影响，台灯仍亮，C不符合题意；D图，台灯插入插座后，两灯并联，开关在干路上；闭合开关两灯都亮；断开开关两灯都不亮；取下照明灯对台灯支路没有影响，台灯仍能亮，D不符合题意。
【答案】B
5．(2019·昆明)如果家庭电路中发生短路，那么(　　)
A．用电器仍然正常工作
B．灯泡烧坏
C．电灯发暗
D．保险丝烧断
D
6．(2019·南通)家庭电路中，下列情形可能引起熔丝熔断的是(　　)
A．插座的零线火线接反
B．两只白炽灯串联连接
C．电器金属外壳未接地
D．同时使用大功率电器
D
7．(2019·贵阳)插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是(　　)
A．在插线板上可以同时使用多个大功率用电器
B．插线板可以放置在家中的任何位置
C．使用或购买插线板时要关注其相关技术参数
D．用电器的插脚不需要与插孔中的金属片完全接触
【点拨】插线板导电部分和绝缘部分都有一定的规格要求，同时使用多个大功率用电器，相同时间会产生较多的热量，可能烧坏插线板，甚至造成短路发生火灾，A错误；插线板不能随便乱放，要放在小孩摸不到并且干燥、不会溅到水的地方，B错误；在选择插线板之前，应做好计划，根据插线板需要承载的用电器功率大小，选择合适技术参数的插线板，C正确；用电器与插线板连接时，要保证插脚与插孔中的金属片完全接触，不要出现“接触不良”的情况，以避免损坏用电器，D错误。
【答案】C
8．(2019·乐山)在如图所示的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则(　　)
A．接入电路的总电阻变大
B．火线和零线中的电流变大
C．通过各用电器的电流一定相等
D．电炉的功率比灯泡的功率大，
所以它两端的电压更高
【点拨】依次增加用电器，电路的总电阻变小，总电流变大。
【答案】B
9．(中考·营口)小华家的电能表上标有“600 r/(kW·h)”的字样，表示接在这个电能表上的用电器，每消耗1 kW·h的电能，电能表上的转盘转过600转，她想用电能表测量家中空调的功率，便单独使用空调1 min，同时观察到电能表上的转盘转过了10转，则空调的功率为________W。家庭电路如果电流过大，会导致温度升高，造成火灾，电流过大有两个原因，一是____________，二是______________________。
【答案】 1 000；电路中发生短路；电路中用电器的总功率过大
10．(2019·铜仁)家庭电路的电压值远远超过了安全值，为了防范触电事故，以下做法错误的是(　　)
A．不靠近高压带电体
B．不弄湿用电器，不损坏绝缘层
C．更换灯泡、挪动电器前，应先断开电源开关
D．有人发生触电事故时，可以直接用手去拉触电者进行施救
【点拨】遇到有人触电，应先切断电源，避免救治的人触电。
【答案】D
11．(2019·凉山)安全教育已越来越引起学校和社会各界的高度重视。某中学开展了一系列丰富多彩的教育活动，在一次关于家庭用电的“对”“错”抢答比赛中，提出以下说法，其中应答“错”的是(　　)
A．保险丝熔断后，不能使用铜丝代替
B．控制电灯的开关必须接在火线上
C．洗衣机插入三孔插座后，电灯和洗衣机是串联
D．洗衣机使用三孔插座的目的是使其金属外壳接地
【点拨】洗衣机接入三孔插座后电灯与洗衣机是并联的，洗衣机和电灯都能正常工作，并且互不影响，故选C。
【答案】C
12．(2019·黔东南)“珍爱生命，安全用电”是公民日常生活中必备的安全意识。我国家庭电路的电压是________V；在家庭电路中，为了防止触电，必须把用电器的开关连接在________线上；当发现家用电器或电线失火时，必须先________电源，然后再救火。
220
火
断开
13．如图所示，两只飞累了的小鸟站在高压线上休息，站在高压线上的小鸟不会触电，其原因是(　　)
A．小鸟的爪子是绝缘体
B．电压不够高
C．高压线外层有绝缘层
D．鸟只站在一根电线上，两脚
间电压极小，通过身体的电流极小
【点拨】鸟儿本身也属于导体，如果流过其身体的电流过大，也会发生触电。
【答案】D
14．(中考·盐城)电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220 V，由于曲长管道中水具有电阻(简称“隔电电阻”)，因而人体两端的电压不高于12 V，下列说法正确的是(　　)
A．“隔电电阻”大于“人体电阻”
B．曲长管道应选用导电性能好、管壁较厚的铜管
C．热水器漏电且接地线失效时，“防电墙”使人体内无电流通过
D．热水器漏电且接地线失效时，
“隔电电阻”与“人体电阻”并联
【答案】A
15．普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰。
(1)如图是某种电动车的局部电路图。硬币碰到充电插口的两个金属插脚，就会造成蓄电池__________路。
【点拨】因为硬币是导体，将硬币碰到充电插口的两个金属插脚时，使电池的正负极相连，因此会造成蓄电池短路；
短
(2)这种电动车的蓄电池总电压为48 V，人体不能触碰蓄电池两极，原因是________________________。
【点拨】因为对人体来说，安全电压为不高于36 V，而蓄电池总电压为48 V，因此人体不能触碰蓄电池两极，会造成触电事故；
会造成触电事故
(3)对蓄电池充电时，蓄电池相当于电路中的________(填“电源”“用电器”“开关”或“导线”)。
【点拨】对蓄电池充电时，蓄电池消耗电能，因此相当于电路中的用电器。
用电器
16．(2019·毕节)如图是空调的三脚插头与三孔插座，请运用物理知识回答下列问题：
(1)三脚插头中较长的脚E与空调的什么部位相连？
(2)针对日常生活中浪费电能的现象及用电习惯，说出两种节约电能的方法。
解：(1)三脚插头中较长的脚E与空调的金属外壳相连。
人离开及时关灯；不看电视时，要关总开关，即不让电视机处于待机状态等。
1．(2019·天津)如图中的家庭电路元件，连接顺序正确的是(　　)
课后练习
【点拨】电能表测量整个家庭消耗电能的多少，一定安装在最前面。开关控制整个电路，为了检修电路比较方便，要安装在电能表的后面。电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险装置安装在总开关的后面，故只有B正确。
【答案】B
2．(2018·盐城)在图中用笔画线代替导线将节能灯、开关正确接入电路。
解：如图所示。
3．(2019·天水)小明设计了一种利用“声控”开关(有声音时自动闭合，无声音时自动断开)和“光控”开关(有光照时自动断开，无光照时自动闭合)自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带保险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，
用笔画线代替导线完成如图
所示的电路。(导线不得交叉)
解：如图所示。
4．将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。
解：如图所示。
5．(中考·宁夏)如图甲所示的是小明常用的一个插线板。他在使用时发现：插线板上的开关断开时指示灯不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏了，开关闭合时插孔也
能提供工作电压。
(1)根据上述现象，你认为插线板的指示灯和开关的连接方式是____________。
(2)请你在图乙中画出插线板开关、指示灯和插孔的连接方式，并把插线板与电源线接通。
【点拨】由“插线板上的开关断开时指示灯不发光，插孔不能提供工作电压”知开关同时控制指示灯和插座，由“指示灯损坏了，开关闭合时插孔也能提供工作电压”知插座和指示灯是并联的。
【答案】解：(1)串联　
(2)如图所示。
6．(2019·荆门)小华用两个单刀双掷开关S1、S2和若干导线，设计了一个双控开关电路，在大门处和卧室门口都能控制客厅日光灯的开和关，图中，a、b、c、d、e、f、g、h八个接线柱间的
导线连接还未完成，
请根据小华的意图，
用笔画线代替导线，
完成连接。
解：如图所示。
7．小明要将一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)安装在新房里。图甲为实物图，图乙为反面接线示意图，“A”“B”是开关内的两个触点，当开关闭合时，“A”“B”接通；当开关断开时，“A”“B”断开。请将图乙中的
电路连接完整，使
开关控制电灯，插
座能方便其他电器使用。
解：如图所示。
