2020-2021学年人教版物理九年级全一册 第二十章 电与磁 习题课件（共29张PPT）

第二十章 电与磁
典型习题训练
人教版物理九年级全一册

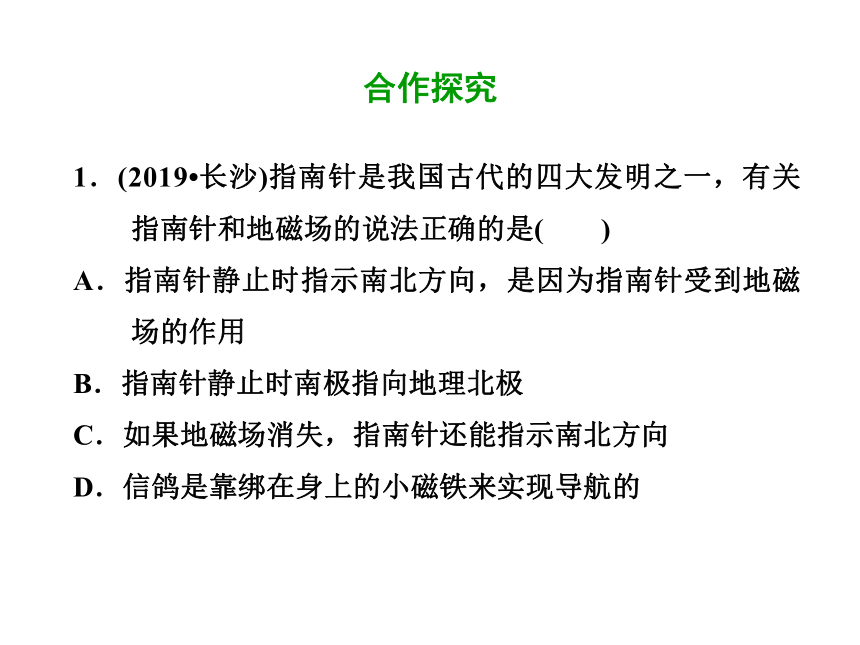

1．(2019?长沙)指南针是我国古代的四大发明之一，有关指南针和地磁场的说法正确的是(　　)
A．指南针静止时指示南北方向，是因为指南针受到地磁场的作用
B．指南针静止时南极指向地理北极
C．如果地磁场消失，指南针还能指示南北方向
D．信鸽是靠绑在身上的小磁铁来实现导航的
合作探究

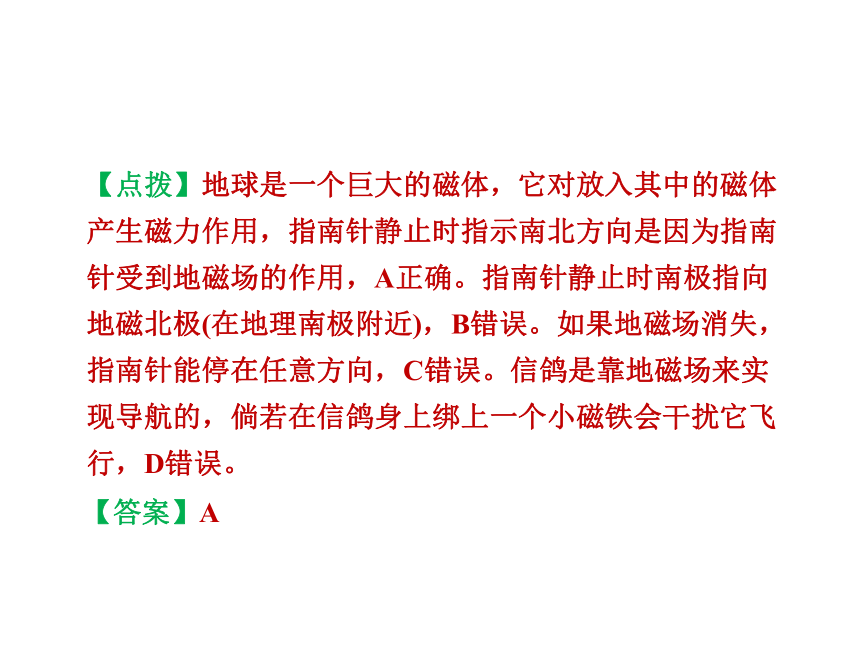

【点拨】地球是一个巨大的磁体，它对放入其中的磁体产生磁力作用，指南针静止时指示南北方向是因为指南针受到地磁场的作用，A正确。指南针静止时南极指向地磁北极(在地理南极附近)，B错误。如果地磁场消失，指南针能停在任意方向，C错误。信鸽是靠地磁场来实现导航的，倘若在信鸽身上绑上一个小磁铁会干扰它飞行，D错误。
【答案】A
2．(2019·东营)如图所示，某物理小组在做条形
磁体“吸附”能力实验时，用酒精灯给条形
磁体加热一段时间后，发现大头针纷纷下落。
请根据这一现象提出一个可探究的科学问题：
___________________________________________________________________________________________________________________________________________________________________________
磁体磁性强弱与温度是否有关？(或磁体的“吸附”能力与温度是否有关？或磁体磁性强弱与温度有什么关系？磁体磁性强弱与温度有关吗？温度是否影响磁体磁性强弱？答案合理即可)

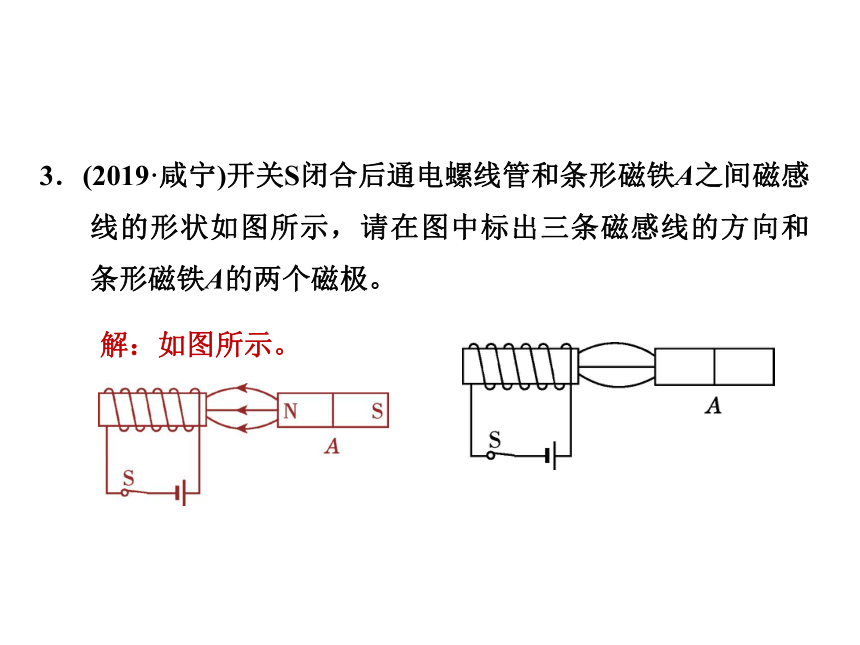

3．(2019·咸宁)开关S闭合后通电螺线管和条形磁铁A之间磁感线的形状如图所示，请在图中标出三条磁感线的方向和条形磁铁A的两个磁极。
解：如图所示。

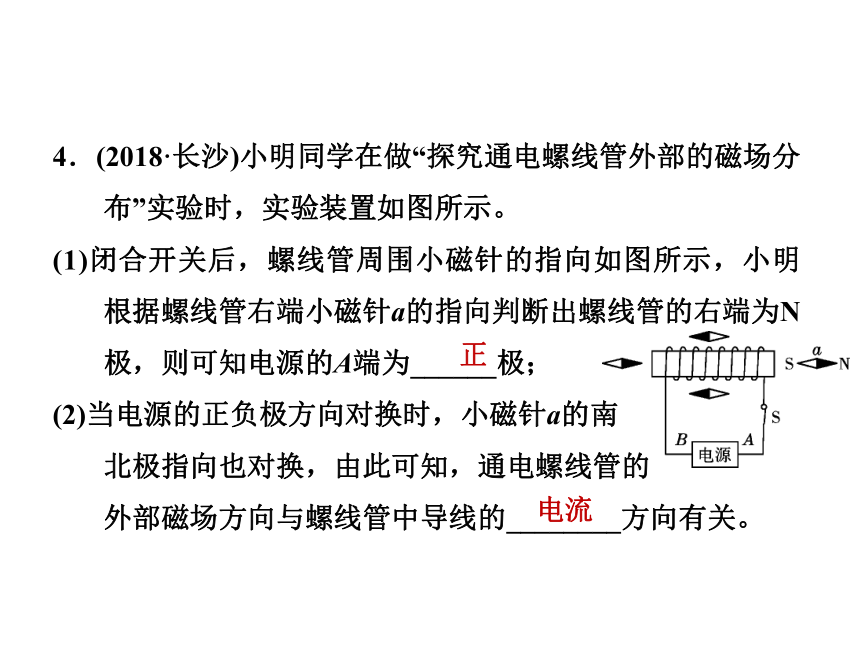

4．(2018·长沙)小明同学在做“探究通电螺线管外部的磁场分布”实验时，实验装置如图所示。
(1)闭合开关后，螺线管周围小磁针的指向如图所示，小明根据螺线管右端小磁针a的指向判断出螺线管的右端为N极，则可知电源的A端为______极；
(2)当电源的正负极方向对换时，小磁针a的南
北极指向也对换，由此可知，通电螺线管的
外部磁场方向与螺线管中导线的________方向有关。
正
电流

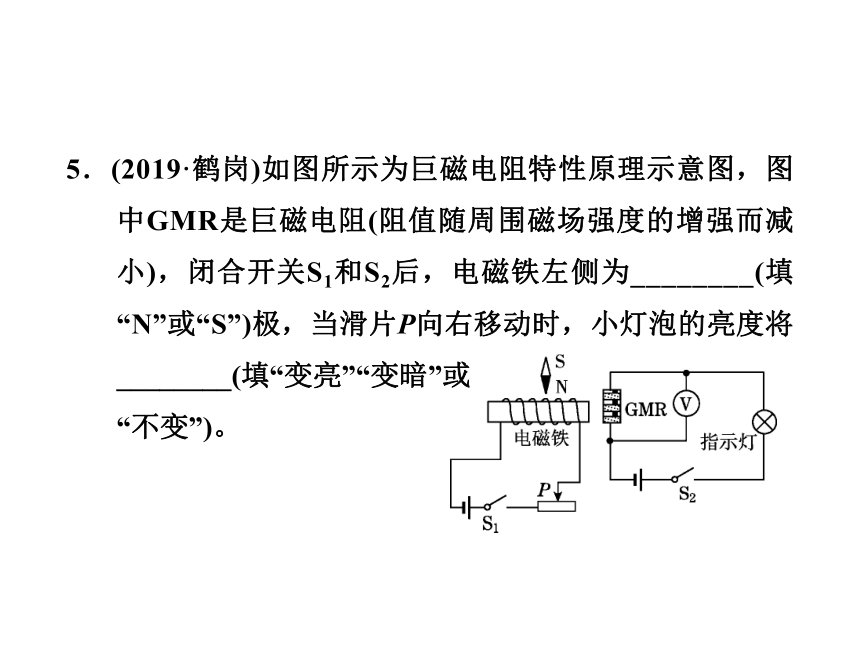

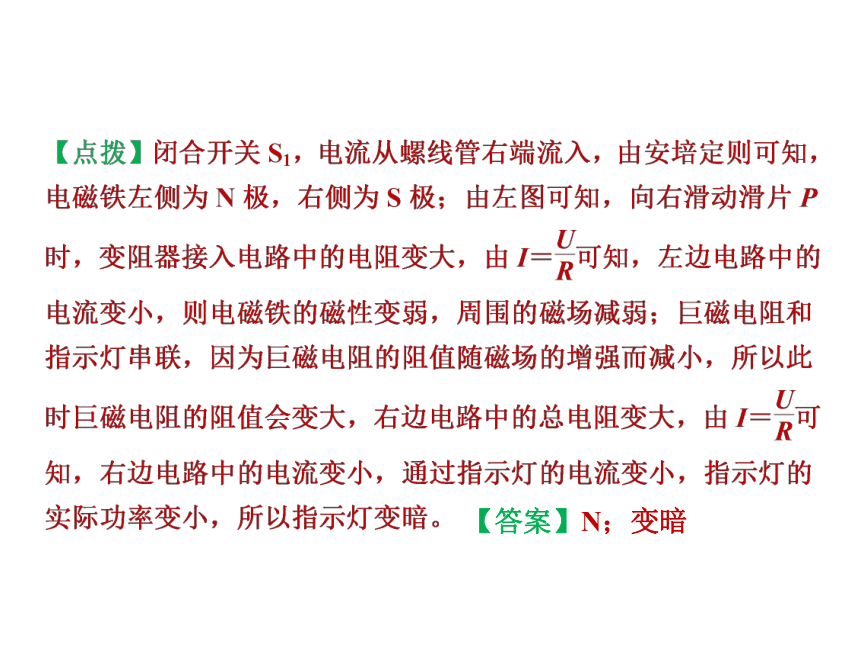

5．(2019·鹤岗)如图所示为巨磁电阻特性原理示意图，图中GMR是巨磁电阻(阻值随周围磁场强度的增强而减小)，闭合开关S1和S2后，电磁铁左侧为________(填“N”或“S”)极，当滑片P向右移动时，小灯泡的亮度将________(填“变亮”“变暗”或
“不变”)。
【答案】N；变暗

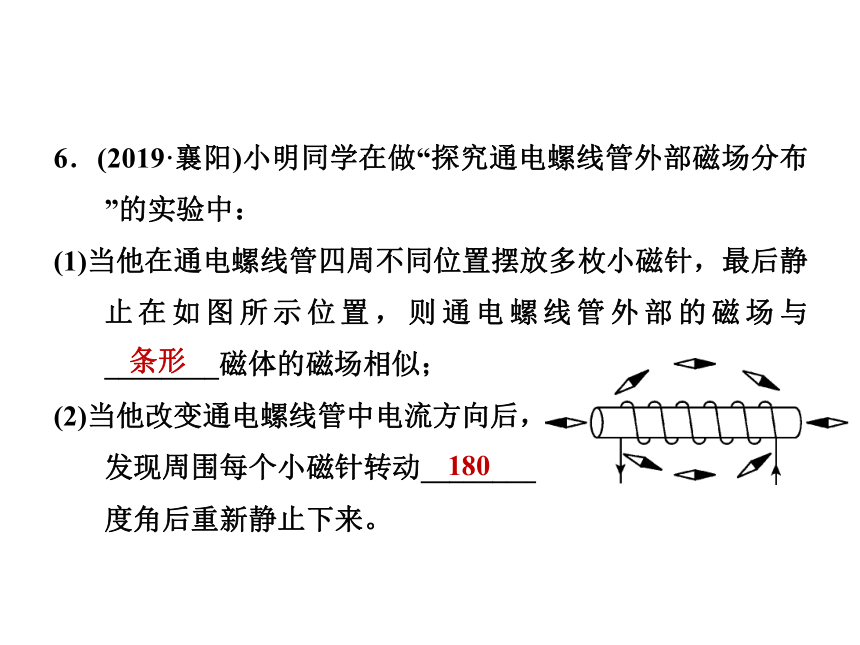

6．(2019·襄阳)小明同学在做“探究通电螺线管外部磁场分布”的实验中：
(1)当他在通电螺线管四周不同位置摆放多枚小磁针，最后静止在如图所示位置，则通电螺线管外部的磁场与________磁体的磁场相似；
(2)当他改变通电螺线管中电流方向后，
发现周围每个小磁针转动________
度角后重新静止下来。
条形
180
7．(2019·海盐)电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，此时电梯________(填“能”或“不能”)运行，电磁铁的上端是________极，电梯超载时报警
说明压敏电阻的阻值随压力增大而
________，如果用较小的电阻替换R2
电梯可乘人数将变___(填“多”或“少”)。
【点拨】控制电路工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的下端为N极，上端为S极；正常情况下(未超载时)，衔铁被弹簧拉起，K与静触点A接触，电梯正常工作；超载时，随着压力的增大，压敏电阻的阻值随着减小，电路中的电流逐渐增大，电磁铁的磁性逐渐增强，动触点K与静触点B接触，电铃报警，电梯不工作；电源电压一定时，如果用较小的电阻替换R2，要使电路中的电流保持不变，则压敏电阻R1的阻值变大，压力将变小，电梯可乘人数将变少。
【答案】不能；S；减小；少
8．(2019·聊城)如图所示的是电动机的工作原理图，如果实现线圈平稳、连续不停地转动，需要安装一个叫________的元件，安装上此元件后，若把图中的电源换成小灯泡，快速转动线圈，小灯泡会发光，这是利用了____________原理。
换向器
电磁感应
9．(2019·株洲)图甲为一台简易电动机，它由一节旧电池、小块磁铁和线框组成，磁铁吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图，箭头表示磁感线方向。根据图乙可知，磁铁上端为________(填“N”或“S”)极；已知磁场对线框左边的作用力垂直于纸面向里，则线框右边受到的磁场力垂直于纸面
________(填“向外”或“向里”)，线框
在转动过程中将_____能转化为______能。
【点拨】在磁体外部，磁感线总是从N极发出，回到S极，根据图乙可知，磁铁上端为N极；已知磁场对线框左边的作用力垂直于纸面向里，由电流方向相同，磁场方向相反，故线框右边受到的磁场力垂直于纸面向外，线框在转动过程中将电能转化为机械能。
【答案】N；向外；电；机械
10．(中考·绍兴)把超强磁铁分别吸附在干电池的正负极两端，制成电磁动力“小车”，并将它放入铜质螺线管中，如图甲，“小车”就能沿着螺线管运动。图乙是它的示意图。
(1)在图乙上画出螺线管中的电流方向。
解：(1)如图所示。
(2)实验中发现，必须将“小车”全部推入螺线管，“小车”才能运动，“小车”运动的原因是___________________________________________________________________________________。
(3)进一步探究发现，“小车”运动的方向与电池正负极位置和超强磁铁的极性有关。将如图乙装配的小车放入螺线管，则小车的运动方向是________。
磁铁接触的一段螺线管产生的磁场与干电池前后吸附磁铁的磁场相互作用(答案合理均可)
向左
(4)要使“小车”运动速度增大，请提出一种方法：_______________________________________________________________________。
增强磁铁的磁性(或增加单位长度内螺线管线圈的匝数，或增加电池电压等)
11．(2018·枣庄)在探究“通电螺线管的外部磁场”的实验中，小明在螺线管周围摆放了一些小磁针。
(1)通电后小磁针静止时的分布如图甲所示，由此可看出通电螺线管外部的磁场与________的磁场相似。
【点拨】在通电螺线管外部，小磁针N极的指向就是该点磁场的方向，由图甲小磁针的指向可知，通电螺线管外部的磁场从螺线管右端发出，回到左端，这与条形磁体的磁场相似。
【答案】条形磁体
(2)小明改变通电螺线管中的电流方向，发现小磁针指向转动180°，南北极发生了对调，由此可知：通电螺线管外部的磁场方向与螺线管中________的方向有关。
【点拨】改变通过螺线管中的电流方向，小磁针的指向转动180°，螺线管的南北极发生了对调，由此可知，通电螺线管外部的磁场方向与螺线管中电流的方向有关。
【答案】电流
(3)小明继续实验探究，并按图乙连接电路，他先将开关S接a，观察电流表的示数及吸引大头针的数目；再将开关S从a换到b，调节变阻器的滑片P，再次观察电流表的示数及吸引大头针的数目，此时调节滑动变阻器是为了__________________，来探究__________的关系。
【点拨】根据图乙，先将开关接a，观察电流表的示数及螺线管吸引大头针的数目；再将开关接b，并调节滑动变阻器的滑片P，再次观察电流表的示数及螺线管吸引大头针的数目，此时调节滑动变阻器是为了控制两次实验中的电流大小不变，来探究通电螺线管磁场的强弱与线圈匝数的关系。
【答案】控制两次实验中的电流大小不变；通电螺线管磁场强弱与线圈匝数
12．(2019·内江)如图甲所示的是某科技小组的同学们设计的恒温箱电路图，它包括工作电路和控制电路两部分，用于获得高于室温、控制在一定范围内的“恒温”。工作电路中的加热器正常工作时的电功率为1.0 kW；控制电路中的R′为滑动变阻器，R为置于恒温箱内的热敏电阻，它的阻值随温度变化的关系如图乙所示，电磁继电器的线圈电阻R0为10 Ω。
当控制电路的电流达到0.04 A时，电磁继电器的衔铁被吸合；当控制电路中的电流减小到0.024 A时，衔铁被释放，则：
(1)正常工作时，加热器的电阻值是多少？
(2)当滑动变阻器R′为390 Ω时，恒温箱内可获得的最高温度为150 ℃，如果需要将恒温箱内的温度控制在最低温度为50 ℃，那么R′的阻值为多大？
再见
