第十七章 电从哪里来
第一节 电能的产生
一、电池
干电池是把化学能转化成电能的装置。种类和型号很多。
1、干电池
加
油
站
干电池的构造
日常使用的干电池是一种锌锰电池，也叫碳锌电池。 　　它的构造是：负极为锌做的圆筒，做成筒状的目的是用来储存电解液等化学药品。正极是一根碳棒，它的周围被二氧化锰、碳粉和氯化铵水的混合剂所包围，总称为“碳包”。碳包和锌筒之间充填着氯化铵、氯化锌的水溶液和淀粉等组成的糊状物，称为电糊。电池口上用沥青、松香等配成的封口剂封牢。
　　

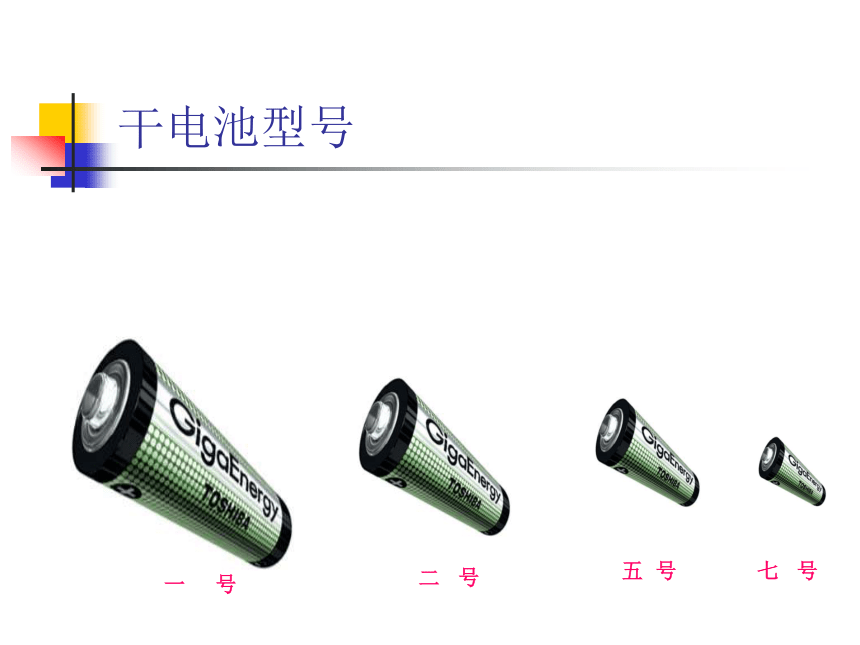

干电池型号
一 号
二 号
五 号
七 号
共同了解
1、请大家学习课本中“为什么西红柿能发出声音”
2、不论干电池的号数、形状如何，它们的电压都是1.5V
3、原理：把化学能转化为电能
不要把不同型号或新旧电池混合使用，不能投入火中或水中，不要随便拆开。
废电池要分类投入专用回收箱。
2、蓄电池
原理：
将电能转化为化学能储存起来，使用是把化学能转变成电能。
（蓄电池每节2V）
3、太阳能电池
1、请大家阅读课本说说对太阳能电池的了解
2、交流太阳能电池的构造和使用太阳能电池的优缺点。
优点：取之不尽，没有污染
缺点：受天气条件的限制
4、燃料电池
燃料电池是一种将氢和氧的化学能通过电极反应直接转换成电能的装置。这种装置的最大特点是由于反应过程中不涉及到燃烧，因此其能量转换效率不受"卡诺循环"的限制，其能量转换率高达60%－80%，实际使用效率则是普通内燃机的2－3倍。另外，它还具有燃料多样化、排气干净、噪音低、对环境污染小、可靠性及维修性好等优点。
利用燃料电池的电动车
5、发电机
发电机是其它形式的能转化为电能的装置。常见的发电机有火力发电、水力发电、核能发电等
火力发电
1、能量转化：
水的机械能 水和水蒸气的内能 发电机转子的机械能 电能
2、火力发电的优缺点
（1）优点：原材料易获得，设备简单不受客观因素的影响
（2）缺点：燃烧大量的煤、石油等燃料，这都是不可再生的；燃料燃烧还会产生大量的二氧化碳、含硫的气体和粉尘等，污染环境。
火电厂中的汽轮机组
水力发电
1、能量转化：
水的机械能 水轮机的机械能 发电机转子的机械能 电能
2、水力发电的优缺点
（1）优点：是对自然资源的综合利用，对环境没有污染
（2）缺点：其发展受地理位置和自然条件变化的影响
三峡工程图
核电站
核能发电是在核反应堆中利用铀原子核裂变时放出的核能来发电的
1、能量转化：核能 水和水蒸气的内能 发电机转子的机械能 电能
2、核能发电的优缺点
优点:用料省,运输方便,污染小
缺点:原材料比较少,结构比较复杂
秦山核电站
发电前景
1、火力发电、水力发电和核能发电是目前发电的主力军
2、人们还在研究更多的利用各种资源发电的方法，如海浪发电、地热发电、风力发电、磁流体发电等，除了在地面建立太阳电站外，还拟建立太空发电站。
