苏科版九年级下册物理习题课件 第16章 16.3磁场对电流的作用　电动机（39张）

第十六章 电磁转换
SK版 九年级下
第三节　磁场对电流的作用　电动机
1
2
3
4
5
6
提示：点击 进入习题
答案呈现
7
8
9
10
C
D
A
A
B
B
11
12
13
提示：点击 进入习题
答案呈现
14
B
D
1．磁场对通电导体有________的作用．力的方向与电流方向和磁场方向有关；电流方向或________方向改变时，其受力方向________；电流方向和________方向同时改变时，其受力方向________．
力
磁场
改变
磁场
不变
2．【中考·淄博】如图所示是探究“通电导线在磁场中受力”的实验装置．瞬间接通电路，原来静止的导线ab向右运动．要使导线ab向左运动，可行的措施是(　　)
A．将磁体的N、S极对调
B．增大电源电压
C．换用磁性更强的磁体
D．将磁体的N、S极对调，同时改变电流的方向
【点拨】通电导体在磁场中的受力方向与电流方向和磁场方向有关．只改变磁场方向，通电导体运动方向改变，A正确．电流方向和磁场方向同时改变，通电导体运动方向不变，D错误．B、C项与受力方向无关．
【答案】A

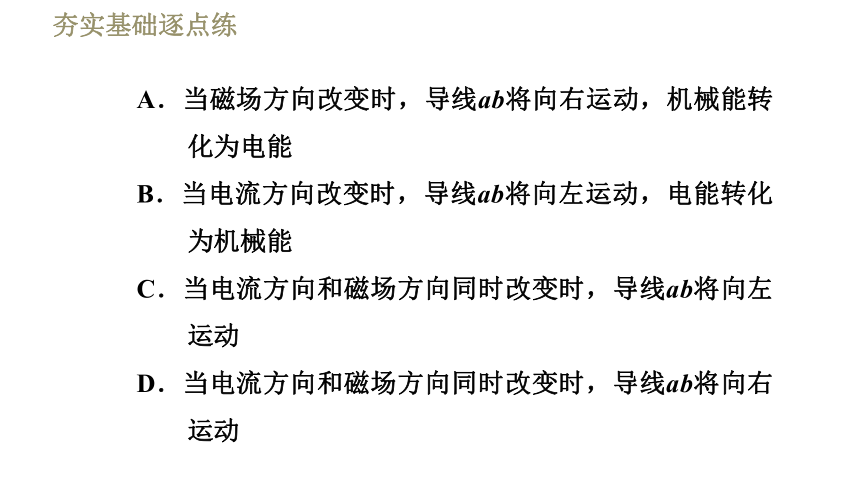

3．如图所示为探究磁场对通电导线作用的实验装置．当接通电源，有电流通过导线ab时，它将受到磁场力作用而向左运动，则(　　)
A．当磁场方向改变时，导线ab将向右运动，机械能转化为电能
B．当电流方向改变时，导线ab将向左运动，电能转化为机械能
C．当电流方向和磁场方向同时改变时，导线ab将向左运动
D．当电流方向和磁场方向同时改变时，导线ab将向右运动
【点拨】通电导体在磁场中受到力的作用，受力方向和磁场方向、电流方向有关，如果只改变一个因素，导体的受力方向改变，如果两个因素同时改变，导体的受力方向不变．此实验中是电能转化为机械能．显然，只有选项C中的说法是正确的．
【答案】C
4．如图所示，把导线ab(开关断开)放在磁场里，导线ab______(填“能”或“不能”)运动；闭合开关，让电流通过导线ab，导线ab________(填“能”或“不能”)运动，以上两步实验证明____________________．
【点拨】断开开关，导线ab中无电流，在磁场里不会受到力的作用，导线ab不能运动；闭合开关，让电流通过导线ab，通电导线ab受到力的作用而运动，以上两步实验证明：通电导体在磁场中受到力的作用．
【答案】不能；能；通电导体在磁场中受到力的作用
5．通电线圈的平面与磁感线________时，线圈受到的磁场的作用力___________，这个位置称为平衡位置．
相互平衡
垂直
6．如图所示是电动机在工作过程中线圈处于平衡位置时的示意图．由于磁场对通电导体具有__________，当线圈转至平衡位置时，两个电刷跟两个半环间绝缘部分接触，线圈中无电流通过，所以，线
圈不受磁场力的作用，但线圈由于
________会继续转动，从而越过平
衡位置．
力的作用
惯性
7．通电线圈在磁场里处于平衡位置时，下列说法中正确的是(　　)
A．磁感线与线圈平面平行，线圈不受力
B．磁感线与线圈平面垂直，线圈不受力
C．磁感线与线圈平面平行，线圈受到平衡力
D．磁感线与线圈平面垂直，线圈受到平衡力
【点拨】平衡位置是通电线圈的平面和磁感线垂直的位置，ab、cd两条边所在位置磁场方向相同，而其中的电流方向相反，导致磁场对两条边的作用力方向相反．显然，这时线圈受平衡力作用，只有选项D中的说法是正确的．
【答案】D
8．如图所示为直流电动机的工作原理图，分析正确的是(　　)
A．改变磁场方向可以改变线圈转动的方向
B．电动机通电后不转，一定是电路断路
C．电动机工作过程中，消耗的电能全部转化为机械能
D．线圈连续转动是靠电磁继电器来实现的
【点拨】电动机通电后不转，可能是因为通过电动机的电流过小或磁体的磁性过弱．电动机因线圈有电阻，会有部分电能转化为内能，而不是全部转化为机械能．电动机线圈是依靠换向器来实现连续转动的，而不是依靠电磁继电器．
【答案】A
9．【中考·宿迁】如图所示，干电池底部吸有强磁铁(可导电)．在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转
动过程中与强磁铁接触良好．导线框转动
的动力来源(　　)
A．只有线框A侧受到磁场对电流的作用
B．只有线框B侧受到磁场对电流的作用
C．线框A侧、B侧都受到磁场对电流的作用
D．线框A侧、B侧都不受到磁场对电流的作用，而是受到的其他外力
【点拨】由图可知，线框A侧没有形成闭合回路，没有电流通过，则磁场对线框A侧没有力的作用，故A和C均错误．线框B侧与电源两极相接，有电流通过，会受到磁场对电流的作用，故B正确，D错误．
【答案】B
10．【中考·广州】线圈abcd转动过程中经过图甲、乙位置时，导线ab所受磁场力的方向(　　)
A．相反，是由于磁场方向相反了
B．相反，是由于流过ab的电流方向相反了
C．相同，是由于磁场方向、流过ab的电流方向都改变了
D．相同，是由于磁场方向、流过ab的电流方向都没改变
【点拨】图甲中电流从电源的正极流出，在线圈中沿着dcba的方向流动，最后流回电源的负极．图乙中电流从电源的正极流出，在线圈中沿着abcd的方向流动．显然，在甲、乙两个位置时，导线ab中的电流方向相反，而导线ab周围的磁场方向没有改变，则导线ab所受的磁场力的方向相反．
【答案】B
11．【中考·广东】如图所示，?表示导线中的电流方向垂直于纸面向里，⊙表示导线中的电流方向垂直于纸面向外，F是磁场对通电导线的作用力．下列哪个选项中，磁场对通电导线的
作用力与图中F的方向
相同(　　)
【点拨】由安培定则可知，选项A、B两图中的磁场方向和题图中相反，选项A中的电流方向和题图中相同，则受力方向与题图中相反．选项B中的电流方向和题图中也相反，则受力方向与题图中相同．同时选项C中磁场方向和题图中相同，其电流方向和题图中相反，则受力方向与题图中相反．选项D中没有电源，对通电导体没有力的作用．
【答案】B
12．小明将一个灯泡接通电源后，用一个条形磁铁靠近灯泡的玻璃泡，仔细观察灯丝，他发现的现象是__________________，该现象说明______________________．
【方法规律】类比法．解题要注意把试题中的情景和教材中的实验进行类比，在此通电的灯丝是一个通电导体，用条形磁铁靠近它时，它就成为磁场中的通电导体，会受到力的作用．
【答案】灯丝发生晃动；磁场对通电导体有力的作用
13．【中考·绵阳】一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示．现将该线圈放在图乙所示的
蹄形螺线管间，a、b为螺线
管与电源的接口．某同学进
行了如下四次操作：
① a接正极，b接负极，线圈中通与图甲电流方向相同的电流
② b接正极，a接负极，线圈中通与图甲电流方向相同的电流
③ a接正极，b接负极，线圈中通与图甲电流方向相反的电流
④ b接正极，a接负极，线圈中通与图甲电流方向相反的电流
线圈刚通电时扭转方向与图甲所示的扭转方向相同的是(　　)
A．①和③　 B．②和④　 C．①和④　 D．②和③
【点拨】通电线圈在磁场中转动方向与电流方向和磁场方向有关，若电流方向与磁场方向之一发生改变时则转动方向发生改变，若两者同时改变时，则转动方向不变．①a接正极，b接负极，线圈中通与图甲电流方向相同的电流，则由安培定则判断出磁场方向与图甲相反，故线圈转动方向相反；
②b接正极，a接负极，线圈中通与图甲电流方向相同的电流，则由安培定则判断出磁场方向与图甲相同，故线圈转动方向相同；③a接正极，b接负极，线圈中通与图甲电流方向相反的电流，则由安培定则判断出磁场方向与图甲相反，线圈中通与图甲电流方向相反的电流，故线圈转动方向相同；
④b接正极，a接负极，线圈中通与图甲电流方向相反的电流，则由安培定则判断出磁场方向与图甲相同，因线圈中通与图甲电流方向相反的电流，故线圈转动方向相反，故答案选②和③，即D.
【答案】D
14．小明提出：磁场对通电导线作用力的大小与什么因素有关？思考后认为可能的影响因素有：直导线的长度、磁场的强弱和导线中的电流大小．
请在图中器材的基础上，添加适当的器
材，设计一个简单实验，探究磁场对通
电导线作用力大小与导线中电流的大小
是否有关．
简要做法：
如何判断：
【方法规律】探究磁场对通电导线作用力大小与导线中电流的大小是否有关时，应该选用控制变量法控制导线长度、磁场强弱的基础上，改变导线中的电流进行对比实验．
解：
简要做法：在如题图所示的电路中串联一个滑动变阻器，移动滑动变阻器的滑片，改变导线中电流的大小，观察通电导线摆动的幅度．
判断方法：比较通电导线摆动的幅度，以此判断磁场对通电导线作用力大小与导线中电流的大小是否有关．
