29.1 投影
麻城市白果镇第二中学 周福元

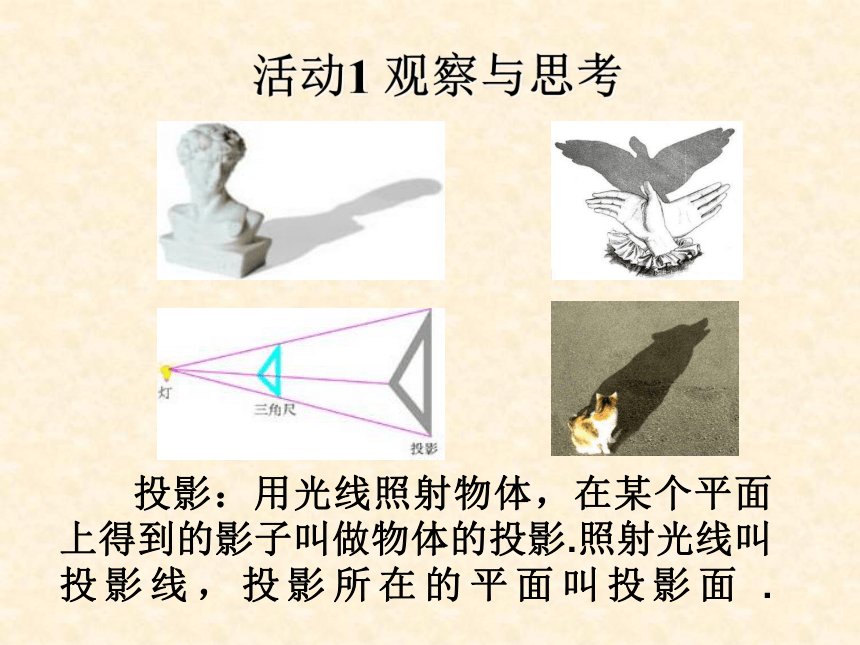

活动1 观察与思考
投影：用光线照射物体，在某个平面上得到的影子叫做物体的投影.照射光线叫投影线，投影所在的平面叫投影面 .
活动2 想想议议

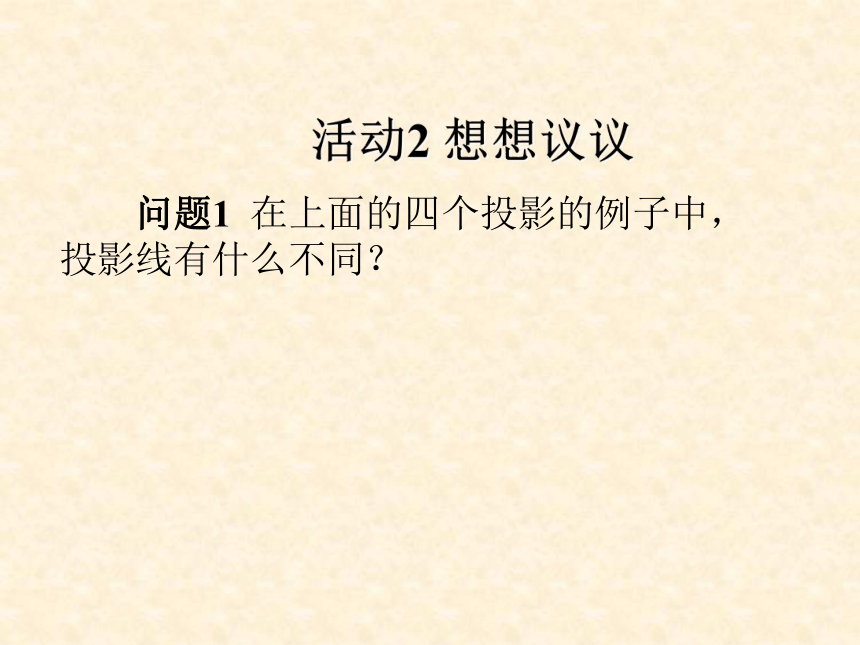

问题1 在上面的四个投影的例子中， 投影线有什么不同？

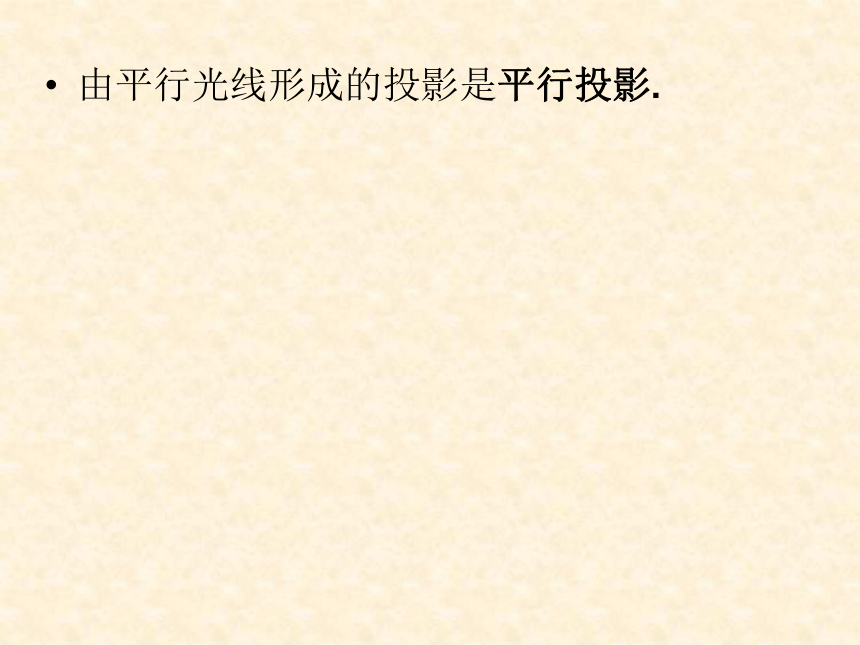

由平行光线形成的投影是平行投影.
由平行光线形成的投影是平行投影.

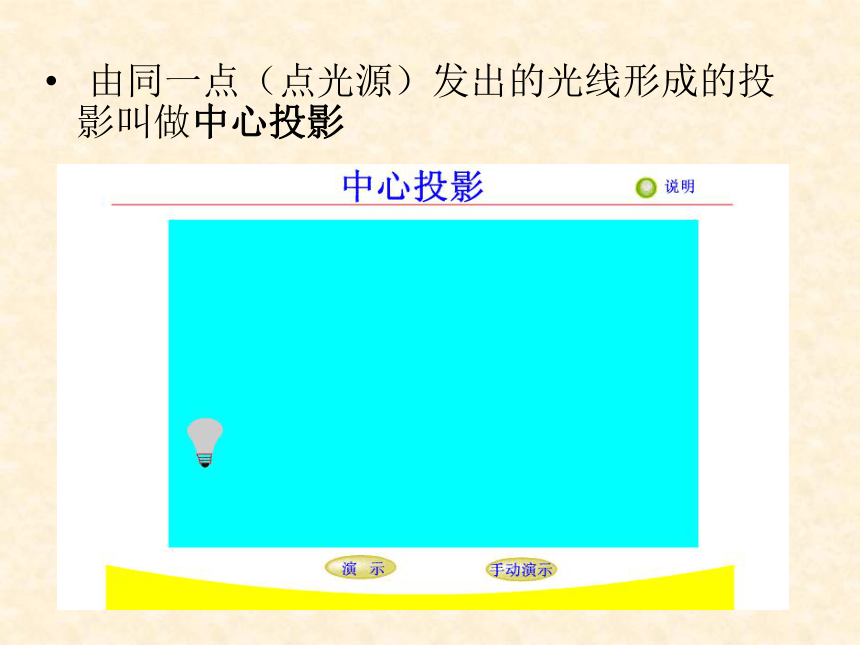

由同一点（点光源）发出的光线形成的投影叫做中心投影

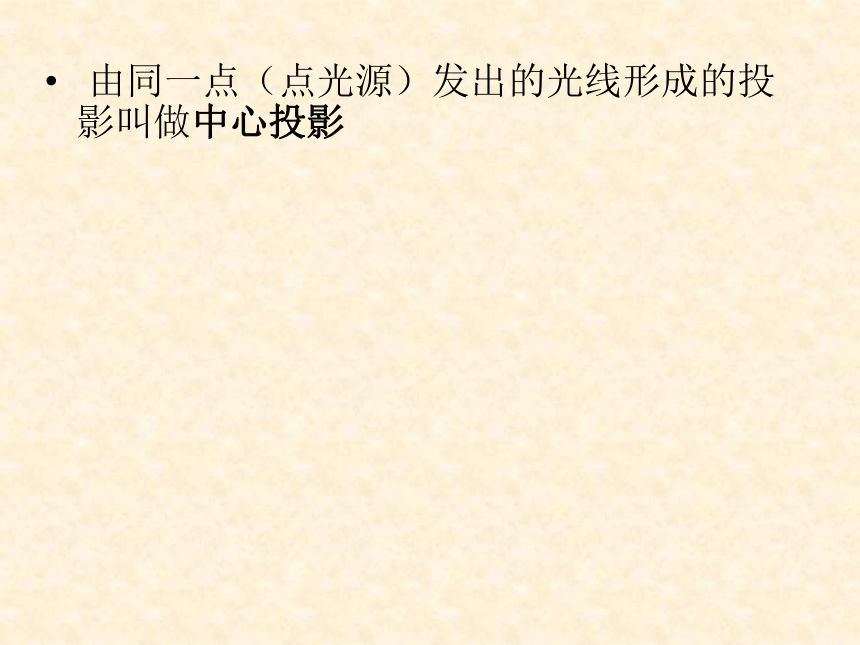

由同一点（点光源）发出的光线形成的投影叫做中心投影
活动2 想想议议
问题2 请同学们举出一些平行投影和中心投影的例子来.
问题3 这三个图分别表示同一块三角尺在阳光照射下形成的投影，其中图（1）与图（2）（3）的投影线有什么区别？图（2）（3）的投影线与投影面的位置关系有什么区别？
活动2 想想议议
（课件：探索正投影的概念.gsp）
活动3 探讨正投影
活动3 探讨正投影
归纳：
当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同.
活动3 探讨正投影
活动4 巩固提高、布置作业
画出如图29.1-9摆放的正方体在投影面P上的正投影:
（1）正方体的一个面ABCD平行于投影面P（图29.1-9(1)）;
（2）正方体的一个面ABCD倾斜于投影面P，上底面ADEF垂直于投影面P,并且上底面的对角线AE垂直于投影面P（图29.1-9(2)）
（课件：正方体的正投影.gsp）
活动4 巩固提高、布置作业
小结：投影的分类和正投影的含义
作业：习题29.1
