第十二章
简单机械
杠
杆第一课时
“给我一个支点和一根足够长的硬棒，我就能撬起球。”
——阿基米徳
学习目标：
1、认识杠杆和有关杠杆的几个概念
2、能从常见的工具和简单机械中识别出杠杆；
3、经过绘制杠杆示意图的过程，体会科学抽象的方法；

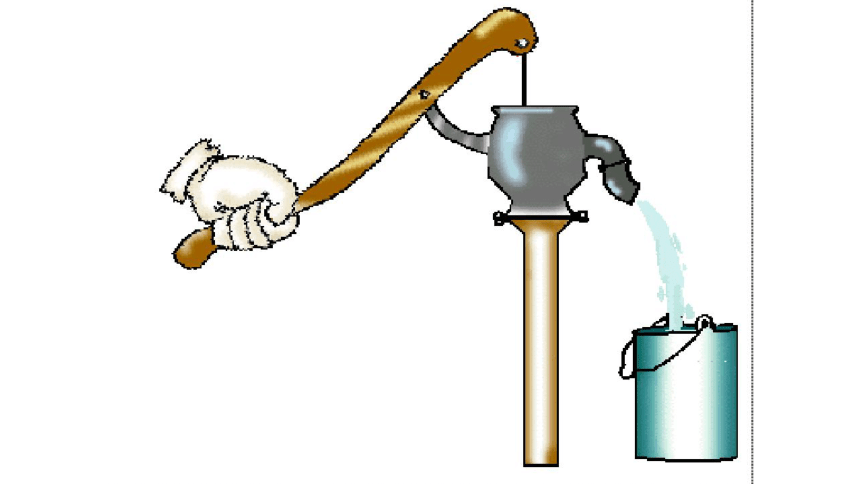

观察找共同点
这三个用具有什
么共同特点
？
1、定义：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是杠杆。
（杠杆可以是直的，也可以是弯的）
一、杠杆
你知道么？
想一想，生活中还有哪些工具用到了杠杆？
这些用具都是杠杆！
独轮车
钢丝钳
杆秤
瓶盖起子
道钉撬
火钳
舂
桔槔
古代生活中的杠杆
O
O
O
F1
F2
O
支点
动力
阻力
支点：杠杆可以绕其转动的点,
用点O表示。
动力：使杠杆转动的力F1
阻力：阻碍杠杆转动的力F2
2、杠杆的五要素
O
O
O
F1
F2
O
L1
L2
支点
动力
阻力
动力臂
阻力臂
动力臂：从支点到动力作用线
的距离，用L1表示
阻力臂：从支点到阻力作用线
的距离，用L2表示
2、杠杆的五要素
支点O
动力臂l1
阻力臂l2
动力F1
阻力F2
力臂的作法
∟
∟
一找点，
二画线；
三作垂线段
L2
L1
B
F2
O
F1
A
F2
B
O
A
F1
画出图中各力的力臂
（1）找出支点的位置
（3）从支点作动力、阻力
作用线的垂线
（2）确定动力、阻力作用线
（4）标垂足,定力臂
一找点，
二画线；
三作垂线段
o
F1
F2
L2
L1
画出图中杠杆各力的力臂
F1
F2
L1
L2
F1
F2
L1
O
L2
O
一找点，
二画线；
三作垂线段
画出图中杠杆各力的力臂
F1
F2
L1
L2
F1
L1
L2
1.找支点
2.作力的作用线
3.作力臂
杠杆示意图的作法
●
O
●
●
F1
F2
∟
l1
∟
l2
一找点，
二画线；
三作垂线段
杠杆示意图的作法
l1
F1
l2
F2
o
∟
∟
一找点，
二画线；
三作垂线段
3、说明：
F2
B
O
A
F1
①杠杆的支点一定要在杠杆上，可以在杠杆的一
端，也可以在杠杆的其他位置；
②力臂是支点到力的作用线的距离，不是支点到
力的作用点的距离，也就是说力臂是点到线的距离而不是点到点的距离；
F1
F2
L1
O
L2
L1
L2
③力臂有时在杠杆上有时不在杠杆上，如果阻力的作用线恰好过支点，则阻力臂为零，动力的作用线不能过支点，否则动力无效；
④力臂的画法：过支点作力的作用线的垂线
F1
F2
L1
O
L2
?
1、关于杠杆，下列说法正确的是（
）
?
A．杠杆是一根直的硬棒
Ｂ．支点到动力的作用点的连线就是动力臂
Ｃ．力臂是支点到力的作用线的距离
Ｄ．力臂是力的作用点到支点的距离
C
L2
L1
B
F2
O
F1
A
F2
B
O
A
F1
2、简单杠杆作图的步骤
（1）找出支点的位置
（3）从支点作动力、阻力作用线的垂线
（2）确定动力、阻力作用线
（4）标垂足,定力臂
画出图中各力的力臂
画出图中杠杆各力的力臂
F1
F2
L1
L2
F1
F2
L1
O
L2
O
练一练
