沪科版九年级物理14章了解电路培优练习(word版带答案)

14章了解电路培优练习
一、选择题
（30分）
1．四个悬挂着的轻质泡沫小球，相互作用的情况如图所示，A球与丝绸摩擦过的玻璃棒相吸引，那么下列说法正确的是
A．A球可能不带电
B．B球一定带正电
C．C球一定带负电
D．D球可能带负电
2．如图为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的
A．电源
B．开关
C．电阻
D．导线
3．下列电路图与实物图一致的是
A．
B．
C．
D．
4．由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时，两个灯泡都不发光；闭合电键，两个灯泡都发光，则下面说法中正确的是
A．两灯泡一定是串联连接
B．两灯泡一定是并联连接
C．以上两种情况都有可能
D．以上都不对

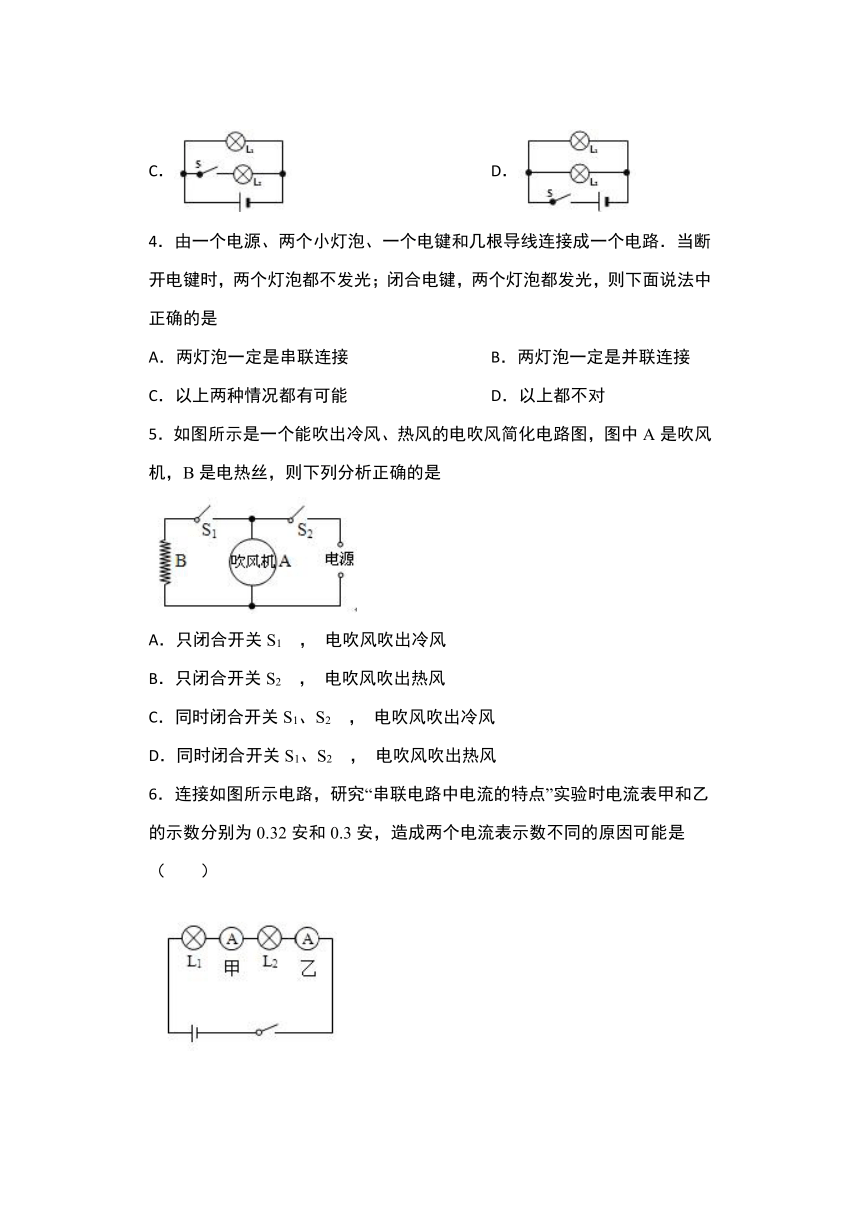

5．如图所示是一个能吹出冷风、热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是
A．只闭合开关S1
，
电吹风吹出冷风??????????????????????
B．只闭合开关S2
，
电吹风吹出热风
C．同时闭合开关S1、S2
，
电吹风吹出冷风???????????
D．同时闭合开关S1、S2
，
电吹风吹出热风
6．连接如图所示电路，研究“串联电路中电流的特点”实验时电流表甲和乙的示数分别为0.32安和0.3安，造成两个电流表示数不同的原因可能是（　　）
A．电流表所选量程不同
B．灯泡L1和L2的电阻不同
C．导线有电阻
D．电流表甲和乙在电路中的位置不同

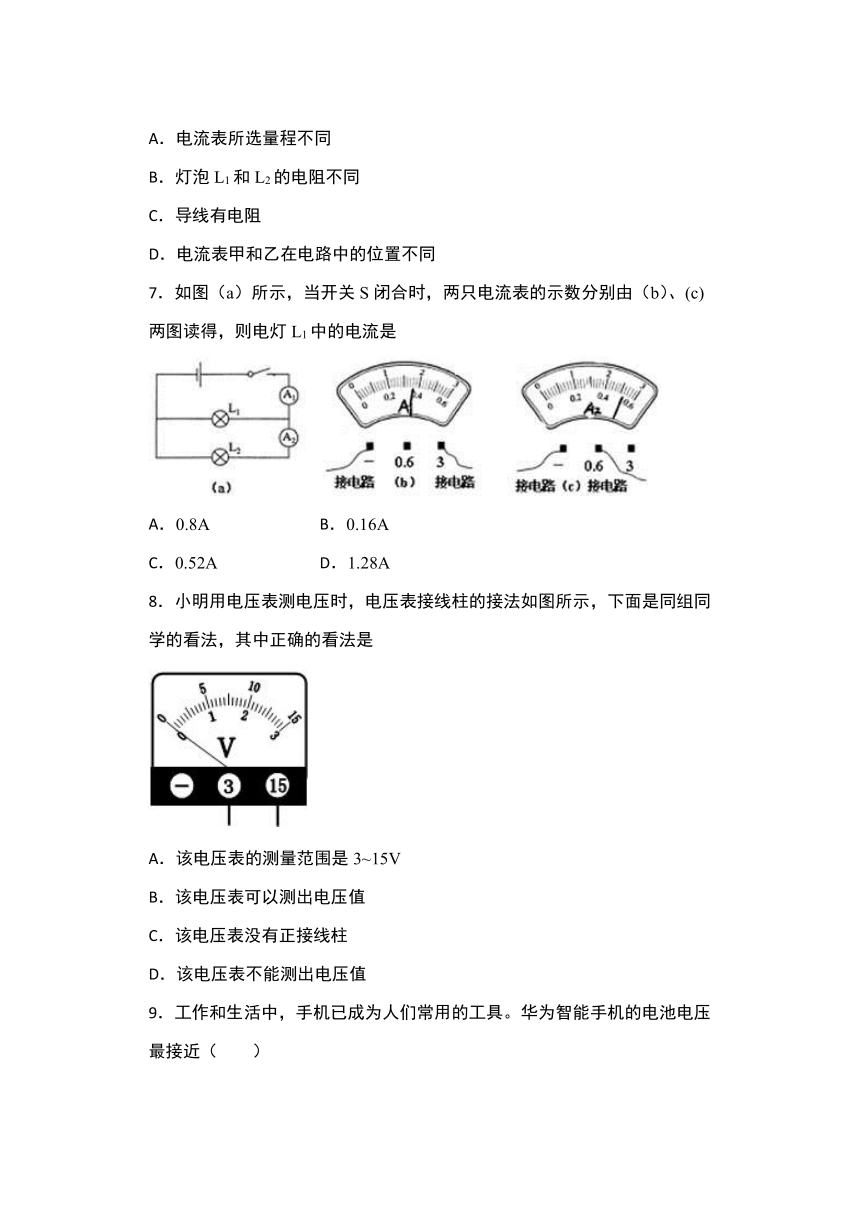

7．如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是
A．0.8A
B．0.16A
C．0.52A
D．1.28A
8．小明用电压表测电压时，电压表接线柱的接法如图所示，下面是同组同学的看法，其中正确的看法是
A．该电压表的测量范围是3~15V
B．该电压表可以测出电压值
C．该电压表没有正接线柱
D．该电压表不能测出电压值
9．工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（　　）
A．4V
B．110V
C．220V
D．380V
10．下列现象能说明物体带了电荷的是（
）
A．靠近带负电的泡沫小球相吸引
B．接触不带电的验电器金属箔张开
C．靠近带正电的泡沫小球相排斥
D．靠近不带电的泡沫小球相吸引
二、填空题
（39分）
11．绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒________（选填“得到”或“失去”）电子．实验室常用的检验物体是否带电的仪器是________．它是根据________的原理制成的．
12．有A、B、C三个轻质小球，分别用绝缘细线悬挂起来，它们之间的相互作用情况如图所示，已知A球带正电荷，则B球________带正电荷，C球________带负电荷（一定/可能/不可能）．
13．如图所示电路中，要使电灯L1和L2接成串联电路，应闭合开关________；若要使电灯L1和L2接成并联电路，应闭合开关________；若同时闭合开关________，电路处于短路状态，这是绝对不允许的。

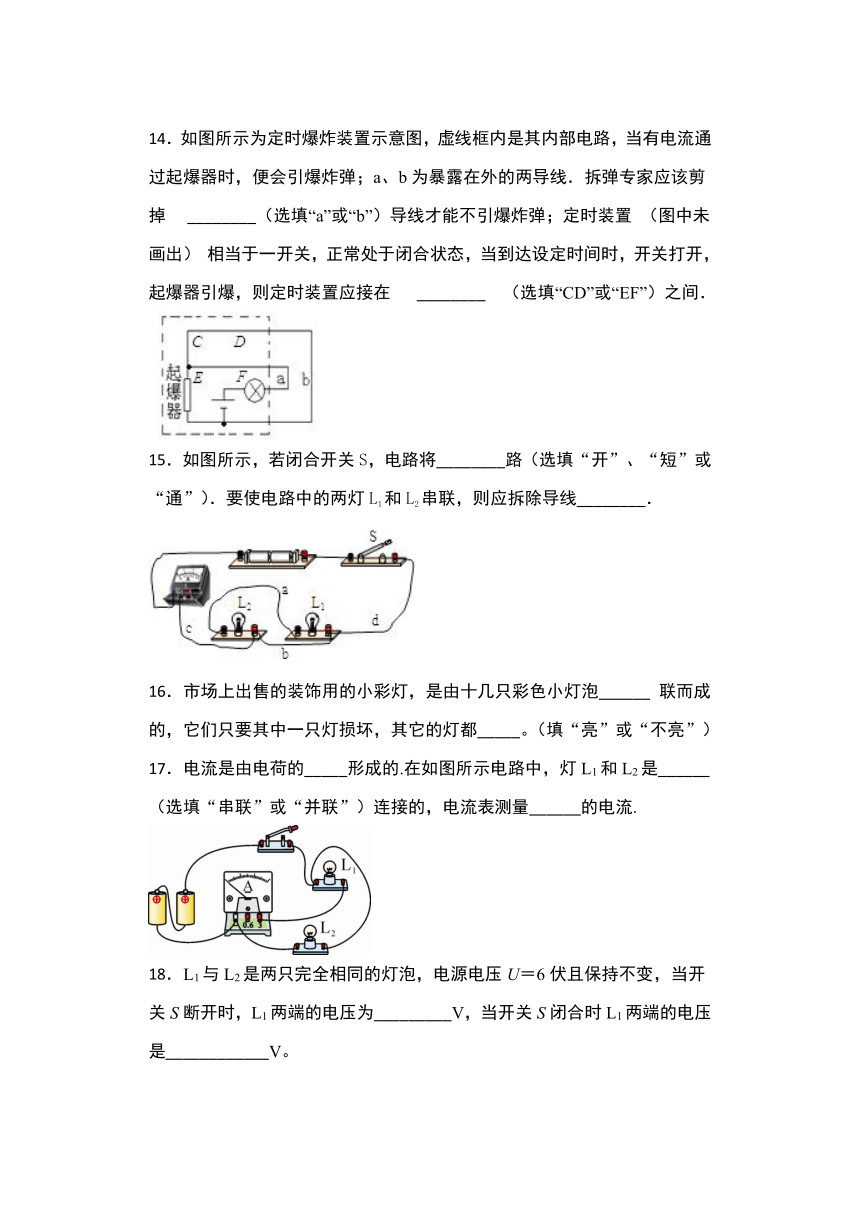

14．如图所示为定时爆炸装置示意图，虚线框内是其内部电路，当有电流通过起爆器时，便会引爆炸弹；a、b为暴露在外的两导线．拆弹专家应该剪掉　?________（选填“a”或“b”）导线才能不引爆炸弹；定时装置
（图中未画出）
相当于一开关，正常处于闭合状态，当到达设定时间时，开关打开，起爆器引爆，则定时装置应接在　??________　（选填“CD”或“EF”）之间．
15．如图所示，若闭合开关S，电路将________路（选填“开”、“短”或“通”）．要使电路中的两灯L1和L2串联，则应拆除导线________．
16．市场上出售的装饰用的小彩灯，是由十几只彩色小灯泡______
联而成的，它们只要其中一只灯损坏，其它的灯都_____。（填“亮”或“不亮”）
17．电流是由电荷的_____形成的.在如图所示电路中，灯L1和L2是______（选填“串联”或“并联”）连接的，电流表测量______的电流.
18．L1与L2是两只完全相同的灯泡，电源电压U＝6伏且保持不变，当开关S断开时，L1两端的电压为_________V，当开关S闭合时L1两端的电压是____________V。
19．如图所示，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端的电压为________；灯L1和灯L2中电阻较大的是________．通过灯L1和灯L2的电流是________（选填“L1”、“L2”或“一样”）大．
20．如图是对同段电路进行两次测量的结果．图甲使用的是量程为________V的电压表，此时每小格是________
V；图乙使用的是量程为________
V的电压表，此时每小格是________
V．
三、解答题
（31分）
21．请根据图中所示的实物图，在虚线框画出对应的电路图。
22．小明同学利用三个电流表分别测量干路和两个支路电流来研究并联电路干路电流与各支路电流的关系。实验中连接了下面的电路，其中有一根线导线连接错误，请在图中这根导线上打“×”表示删除这根导线，再用笔画出正确的接法________。
23．在如图电路的圆圈内填入适当的电表符号，要求闭合电键S后两灯都能发光．
24．小明等4人实验小组用如图所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L1两端的电压UAB、
L2两端的电压UBC和L1
L2两端的总电压UAC将第一次测出的电流填入下表：
（1）小明根据第一次的实验数据断定“串联电路中各用电器两端的电压相等”，这一结论是________（选填“正确”或“错误”）的，他得出这样的结论是因为_____________．
（2）为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量．方法一：改变电源电压（电池个数）方法二：更换其中一个灯泡（规格不同）
请你根据他们的实验过程和有关数据回答下列问题．
①在拆接电路时，开关必须是________的．经检查__________无误后，再闭合开关．
②上面设计的表格中存在的不足之处是__________________
③表格补充完整后，通过对上面数据的分析可知：后面两次实验是采用方法___________________________来进行的，实验的结论是：__________________________________________________________________．
25．在探究并联电路电流规律的实验中，图甲是实验的电路图．
（1）电流表应________（填“串联”或“并联”）在被测电路中．若要测干路电流，则电流表应接在图甲中的________点．
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是________．在排除故障后，电流表的示数如图丙所示，则电流表的示数为________?A．
（3）下表是小亮同学在实验中用两盏规格相同的小灯泡测得的实验数据．由实验数据小亮得出的结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程中两点不妥之处：
A点电流IA
B点电流IB
C点电流IC
0.16A
0.16A
0.30A
①________
②________．
答案
1．C
2．B
3．A
4．C
5．D
6．A
7．D
8．D
9．A
10．BCD
11．失去验电器同种电荷相互排斥
12．一定
可能
13．S2
S1和S3
S1和S2
114．a
CD
15．短b
16．串不亮
17．定向移动
并联
L1
18．3
6
19．4V
L1一样
20．0～3
0.1
0～15V
0.5
21．
22．
23．
24．错误
实验所用的灯泡规格相同
断开
电路连接
物理量（或电压）没有单位
二
串联电路两端的电压等于各部分电路两端的电压之和
25．（1）串联C；（2）电流表的正负接线柱接反了；0.24；（3）只进行了一次实验、所选的两灯泡的规格相同
