2012年高考复习专题——交变电流 传感器（二）

交变电流 传感器（二）
【疑难应用】
例1．（2011安徽）19．如图所示的区域内有垂直于纸面的匀强磁场，磁感应强度为B。电阻为R、半径为L、圆心角为45°的扇形闭合导线框绕垂直于纸面的O轴以角速度ω匀速转动（O轴位于磁场边界）。则线框内产生的感应电流的有效值为
A． B． C． D．
答案：D
解析：交流电流的有效值是根据电流的热效应得出的，线框转动周期为T，而线框转动一周只有T/4的时间内有感应电流，则有，所以。D正确。
例2（2011全国理综）17.如图，一理想变压器原副线圈的匝数比为1：2；副线圈电路中接有灯泡，灯泡的额定电压为220V，额定功率为22W；原线圈电路中接有电压表和电流表。现闭合开关，灯泡正常发光。若用U和I分别表示此时电压表和电流表的读数，则（ ）
A. B.
C. D.
解析：主要考查理想变压器原副线圈电压、电流与匝数的关系。U2=220V，根据U1：U2=n1:n2得，U1=110V。I2=P/U2=0.1A，根据I1：I2= n2：n1得I1=0.2A。所以正确答案是A。
例3. （2010 全国卷2）19. 图中为一理想变压器，其原线圈与一电压有效值不变的交流电源相连：P为滑动头。现令P从均匀密绕的副线圈最底端开始，沿副线圈匀速上滑，直至白炽灯L两端的电压等于其额定电压为止。用表示流过原线圈的电流，表示流过灯泡的电流，表示灯泡两端的电压，表示灯泡消耗的电功率（这里的电流、电压均指有效值：电功率指平均值）。下列4个图中，能够正确反映相应物理量的变化趋势的是
答案：BC
解析：副线圈是均匀密绕的且滑动头匀速上滑，说明副线圈的匝数在均匀增大，由变压器的变压比，得均匀增大（k为单位时间增加的匝数），C正确。灯泡两端的电压由零增大时其电阻增大，描绘的伏安特曲线为B。灯泡的功率先增大的快（电阻小）后增大的慢（电阻大），D错误。原线圈功率等于灯泡功率是增大的，所以原线圈电流一定增大，A错误。
例4．（2010 广东）19.图7是某种正弦式交变电压的波形图，由图可确定该电压的
A.周期是0.01S
B.最大值是311V
C.有效值是220V
D.表达式为U=220sin100πt（V）
解析：由图知：最大值Um=311V有效值周期T=0.02s 表达式 选BC。
例5. （2009年四川卷）17.如图甲所示，理想变压器原、副线圈的匝数比为10：1，R1＝20 ，R2＝30 ，C为电容器。已知通过R1的正弦交流电如图乙所示，则
A.交流电的频率为0.02 Hz
B.原线圈输入电压的最大值为200 V

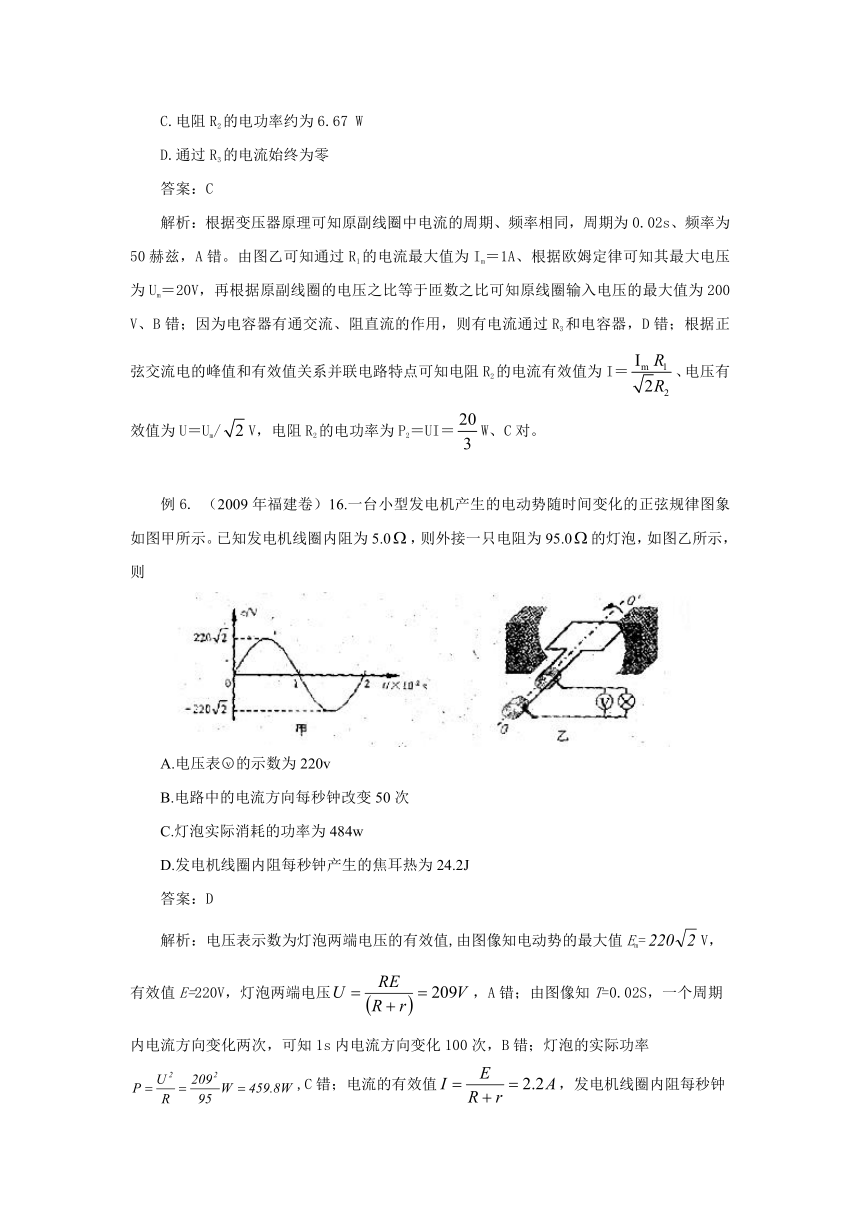

C.电阻R2的电功率约为6.67 W
D.通过R3的电流始终为零
答案：C
解析：根据变压器原理可知原副线圈中电流的周期、频率相同，周期为0.02s、频率为50赫兹，A错。由图乙可知通过R1的电流最大值为Im＝1A、根据欧姆定律可知其最大电压为Um＝20V，再根据原副线圈的电压之比等于匝数之比可知原线圈输入电压的最大值为200 V、B错；因为电容器有通交流、阻直流的作用，则有电流通过R3和电容器，D错；根据正弦交流电的峰值和有效值关系并联电路特点可知电阻R2的电流有效值为I＝、电压有效值为U＝Um/V，电阻R2的电功率为P2＝UI＝W、C对。
例6. （2009年福建卷）16.一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示。已知发电机线圈内阻为5.0，则外接一只电阻为95.0的灯泡，如图乙所示，则
A.电压表的示数为220v
B.电路中的电流方向每秒钟改变50次
C.灯泡实际消耗的功率为484w
D.发电机线圈内阻每秒钟产生的焦耳热为24.2J
答案：D
解析：电压表示数为灯泡两端电压的有效值,由图像知电动势的最大值Em=V，有效值E=220V，灯泡两端电压，A错；由图像知T=0.02S，一个周期内电流方向变化两次，可知1s内电流方向变化100次，B错；灯泡的实际功率,C错；电流的有效值，发电机线圈内阻每秒钟产生的焦耳热为，D对。

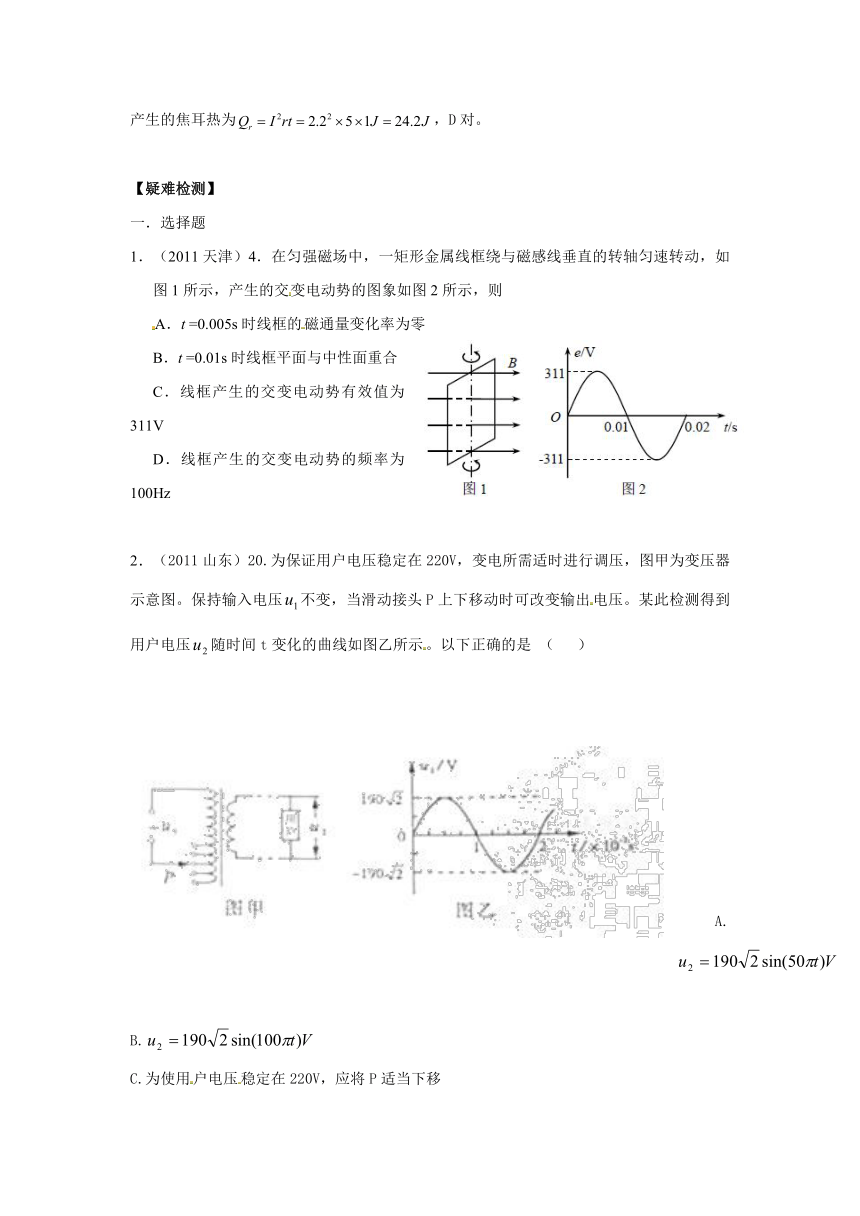

【疑难检测】
一．选择题
1．（2011天津）4．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图1所示，产生的交变电动势的图象如图2所示，则
A．t =0.005s时线框的磁通量变化率为零
B．t =0.01s时线框平面与中性面重合
C．线框产生的交变电动势有效值为311V
D．线框产生的交变电动势的频率为100Hz
2．（2011山东）20.为保证用户电压稳定在220V，变电所需适时进行调压，图甲为变压器示意图。保持输入电压不变，当滑动接头P上下移动时可改变输出电压。某此检测得到用户电压随时间t变化的曲线如图乙所示。以下正确的是 （ ）
A.
B.
C.为使用户电压稳定在220V，应将P适当下移
D.为使用户电压稳定在220V，应将P适当上移
3．（2010 天津卷）7.为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想交流电压表V1、V2和理想交流电流表A1，A2，导线电阻不计，如图所示。当开关S闭合后
A. A1示数变大，A1与A2示数的比值不变
B. A1示数变大，A1与A2示数的比值变大
C. V2示数变小，V1与V2示数的比值变大
D. V2示数不变，V1与V2示数的比值不变
4.（2010 重庆卷）17.输入电压为220V，输出电压为36V的变压器副线圆烧坏，为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈，如题17图所示，然后将原线圈接到220V交流电源上，测得新绕线圈的端电压为1V，按理想变压器分析，该变压器烧坏前的原、副线圈匝数分别为：
A 1100、360 B 1100、180
C 2200、180 D 220、360
5．（2010 江苏卷）7.在如图多事的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有
A．升压变压器的输出电压增大
B．降压变压器的输出电压增大
C．输电线上损耗的功率增大
D．输电线上损耗的功率占总功率的比例增大
6．（2010 福建卷）13．中国已投产运行的1000kV特高压输电是目前世界上电压最高的输电工程。假设甲、乙两地原采用500kV的超高压输电，输电线上损耗的电功率为P。在保持输送电功率和输电线电阻都不变的条件下，现改用1000kV特高压输电，若不考虑其他因素的影响，则输电线上损耗的电功率将变为
A．P/4 B．P/2 C．2P D．4P
7.（2010 山东卷）19．一理想变压器原、副线圈的匝数比为10：1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头。
A．副线圈输出电压的频率为50Hz
B．副线圈输出电压的有效值为31V
C．P向右移动时，原、副线圈的电流比减小
D．P向右移动时，变压器的输出功率增加
8．（2010 浙江卷）17. 某水电站，用总电阻为2.5的输电线输电给500km外的用户，其输出电功率是3106KW。现用500kV电压输电，则下列说法正确的是
A. 输电线上输送的电流大小为2105A
B. 输电线上由电阻造成的损失电压为15kV
C. 若改用5kV电压输电，则输电线上损失的功率为9108KW
D. 输电线上损失的功率为P＝U2/r，U为输电电压，r为输电线的电阻
9．（2009年广东物理）9．图为远距离高压输电的示意图。关于远距离输电，下列表述正确的是
A．增加输电导线的横截面积有利于减少输电过程中的电能损失
B．高压输电是通过减小输电电流来减小电路的发热损耗
C．在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小
D．高压输电必须综合考虑各种因素，不一定是电压越高越好
10．（2009年江苏物理）6．如图所示，理想变压器的原、副线圈匝数比为1：5，原线圈两端的交变电压为 氖泡在两端电压达到100V时开始发光，下列说法中正确的有
A．开关接通后，氖泡的发光频率为100Hz
B．开关接通后，电压表的示数为100 V
C．开关断开后，电压表的示数变大
D．开关断开后，变压器的输出功率不变
11．（2009年海南物理）9．一台发电机最大输出功率为4000kW,电压为4000V，经变压器升压后向远方输电。输电线路总电阻．到目的地经变压器降压，负载为多个正常发光的灯泡（220V、60W）。若在输电线路上消耗的功率为发电机输出功率的10%,变压器和的耗损可忽略，发电机处于满负荷工作状态，则
A．原、副线圈电流分别为和20A
B．原、副线圈电压分别为和220V
C．和的变压比分别为1：50和40：1
D．有盏灯泡（220V、60W）正常发光
12．（2009年宁夏卷）19.如图所示，一导体圆环位于纸面内，O为圆心。环内两个圆心角为90°的扇形区域内分别有匀强磁场，两磁场磁感应强度的大小相等，方向相反且均与纸面垂直。导体杆OM可绕O转动，M端通过滑动触点与圆环良好接触。在圆心和圆环间连有电阻R。杆OM以匀角速度逆时针转动，t=0时恰好在图示位置。规定从a到b流经电阻R的电流方向为正，圆环和导体杆的电阻忽略不计，则杆从t=0开始转动一周的过程中，电流随变化的图象是
13．（2009年山东卷）19．某小型水电站的电能输送示意图如下。发电机的输出电压为200V，输电线总电阻为r，升压变压器原副线圈匝数分别为n，n2。降压变压器原副线匝数分别为n3、n4（变压器均为理想变压器）。要使额定电压为220V的用电器正常工作，则
A． B．
C．升压变压器的输出电压等于降压变压器的输入电压
D．升压变压器的输出功率大于降压变压器的输入功率
二．填空题
14．（2011海南）11.如图：理想变压器原线圈与10V的交流电源相连，副线圈并联两个小灯泡a和b，小灯泡a的额定功率为0.3w，正常发光时电阻为30可，已知两灯泡均正常发光，流过原线圈的电流为0.09A，可计算出原、副线圈的匝数比为_____，流过灯泡b的电流为___A,
15．（2009年天津卷） 9.（6分）（1）如图所示，单匝矩形闭合导线框abcd全部处于磁感应强度为B的水平匀强磁场中，线框面积为S，电阻为R。线框绕与cd边重合的竖直固定转轴以角速度匀速转动，线框中感应电流的有效值I= 。线框从中性面开始转过的过程中，通过导线横截面的电荷量q= 。
16．（2009年海南）12．钳型表的工作原理如图所示。当通有交流电的导线从环形铁芯的中间穿过时，与绕在铁芯上的线圈相连的电表指针会发生偏转。由于通过环形铁芯的磁通量与导线中的电流成正比，所以通过偏转角度的大小可以测量导线中的电流。日常所用交流电的频率在中国和英国分别为50Hz和60Hz。现用一钳型电流表在中国测量某一电流，
电表读数为10A；若用同一电表在英国测量同样大小的电流，则读数将是 A。若此表在中国的测量值是准确的，且量程为30A；为使其在英国的测量值变为准确，应重新将其量程标定为 A．
【试题答案】
一．选择题
题目 1 2 3 4 5 6 7 8 9 10 11 12 13
答案 B BD AD B CD A AD B ABD AB ABD C AD
二．填空题
14.答案： 10：3 0.2A
解析：副线圈电压 ，
由能量守恒得： 代入数据得：
15．答案：（1），
解析:电动势的最大值，电动势的有效值，电流的有效值；
16．答案：12 （2分） 25（2分）
