北师大版 八年级下册
3.3 中心对称
第三章 图平移与旋转
B
A
E
D
O
C
θ
F

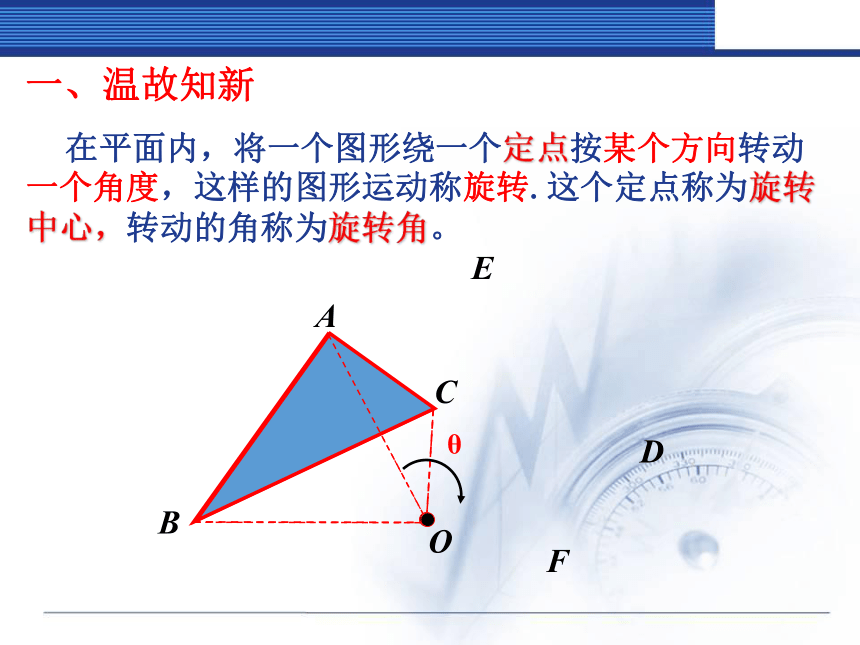

一、温故知新
在平面内,将一个图形绕一个定点按某个方向转动一个角度,这样的图形运动称旋转.这个定点称为旋转中心,转动的角称为旋转角。

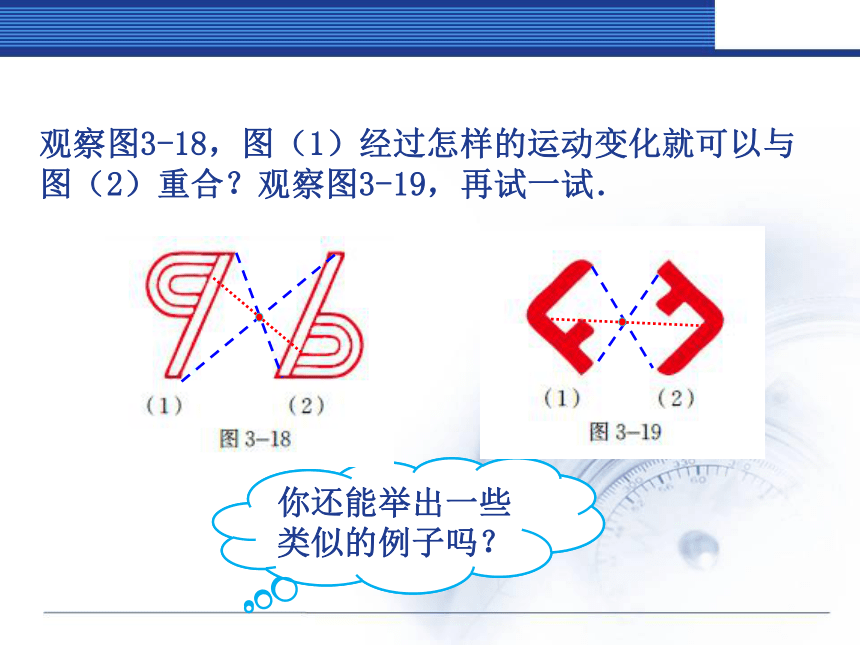

观察图3-18,图(1)经过怎样的运动变化就可以与图(2)重合?观察图3-19,再试一试.
你还能举出一些类似的例子吗?
B
A
E
D
O
C
F
二、探究新知

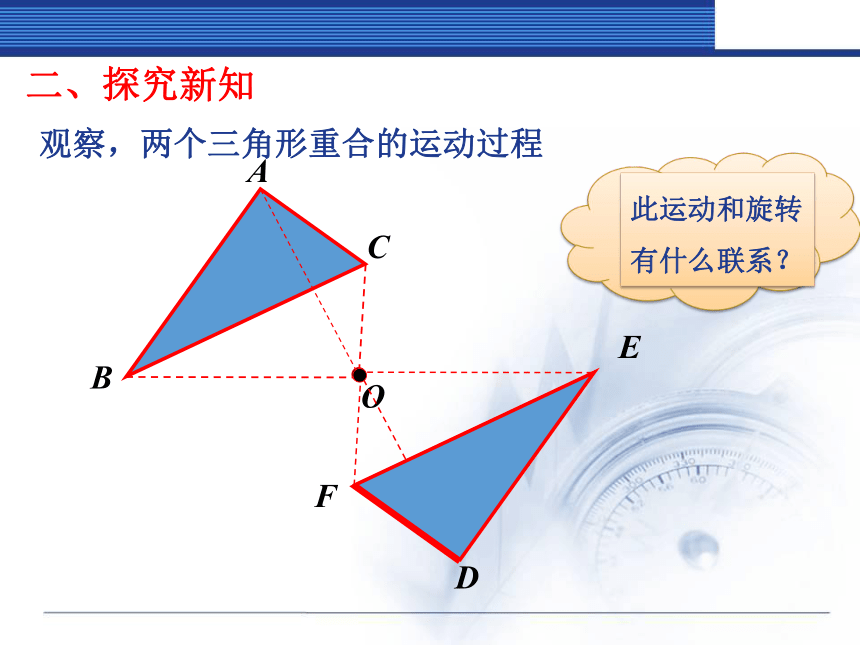

观察,两个三角形重合的运动过程
此运动和旋转有什么联系?
(一) 中心对称

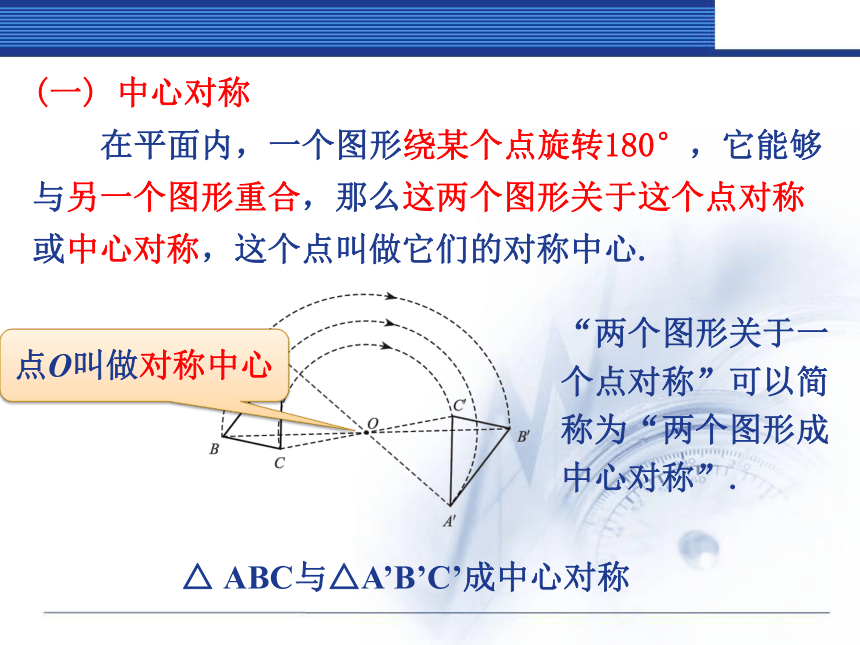

在平面内,一个图形绕某个点旋转180°,它能够与另一个图形重合,那么这两个图形关于这个点对称或中心对称,这个点叫做它们的对称中心.
“两个图形关于一个点对称”可以简称为“两个图形成中心对称”.
△ ABC与△A’B’C’成中心对称
点O叫做对称中心
1.中心对称是一种特殊的旋转.其旋转角是180 °.
2.中心对称是两个图形之间一种特殊的位置关系.
归纳总结

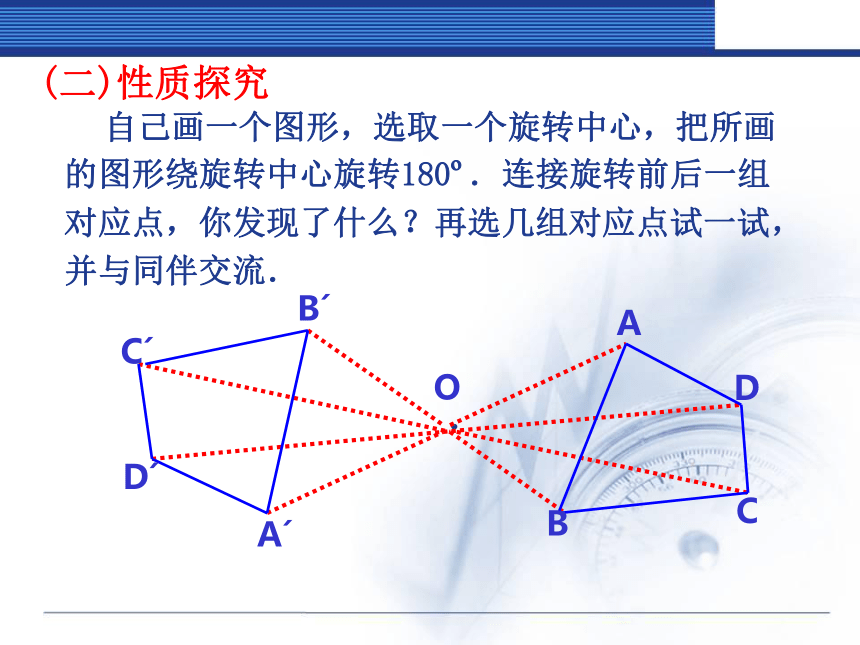

自己画一个图形,选取一个旋转中心,把所画的图形绕旋转中心旋转180?.连接旋转前后一组对应点,你发现了什么?再选几组对应点试一试,并与同伴交流.
.
C?
D?
A
B
D
C
O
A?
B?
(二)性质探究
.
C?
D?
A
B
D
C
O
A?
B?
(2)关于中心对称的两个图形,对应点所连线 段都经过对称中心,且被对称中心平分.
(1)关于中心对称的两个图形是全等图形;
中心对称的性质:成中心对称的两个图形中,对应点所连线段经过对称中心,且被对称中心平分.

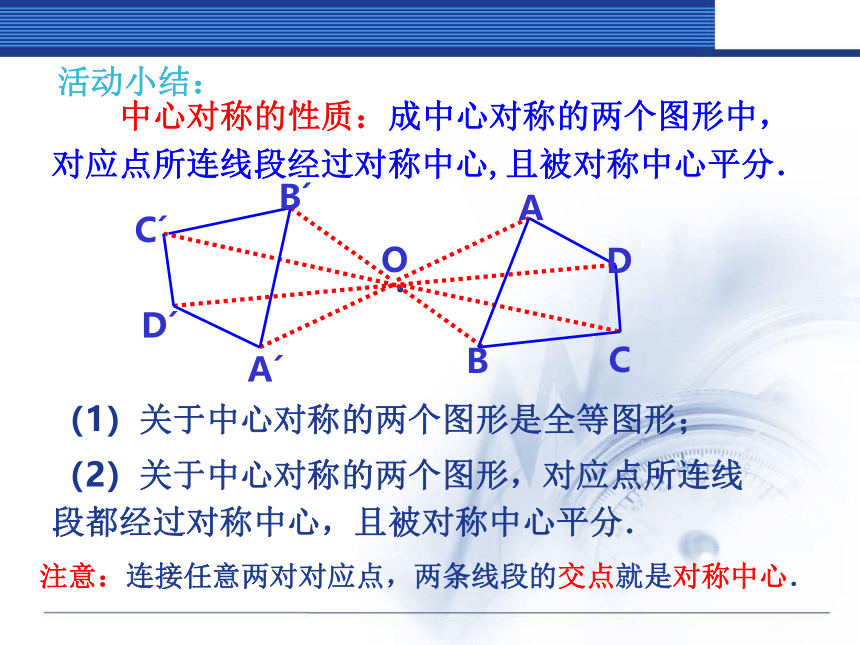

活动小结:
注意:连接任意两对对应点,两条线段的交点就是对称中心.
{5C22544A-7EE6-4342-B048-85BDC9FD1C3A}
轴 对 称
中 心 对 称
有一条对称轴
—
直线
有一个对称中心
—
点
图形沿轴对折(翻转)
180°
图形绕对称中心旋转
180°
对称点的连线被对称轴垂直平分

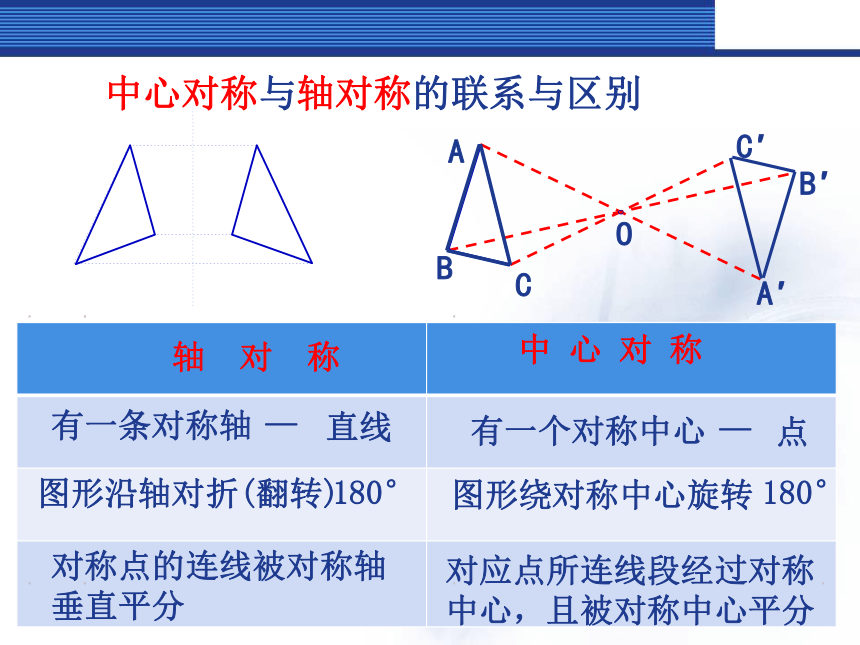

中心对称与轴对称的联系与区别
A
B
C
C′
A′
B′
O
对应点所连线段经过对称中心,且被对称中心平分

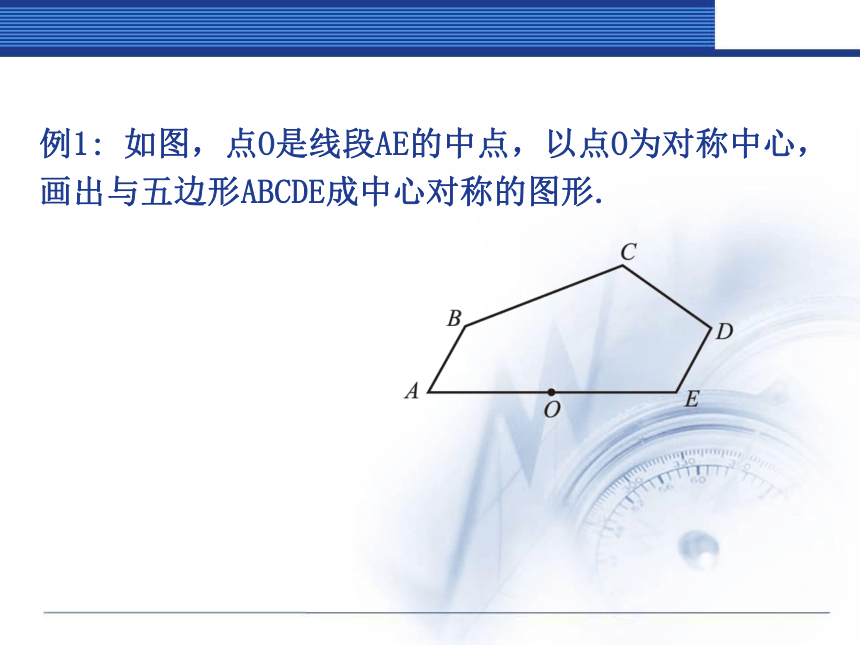

例1: 如图,点O是线段AE的中点,以点O为对称中心,画出与五边形ABCDE成中心对称的图形.

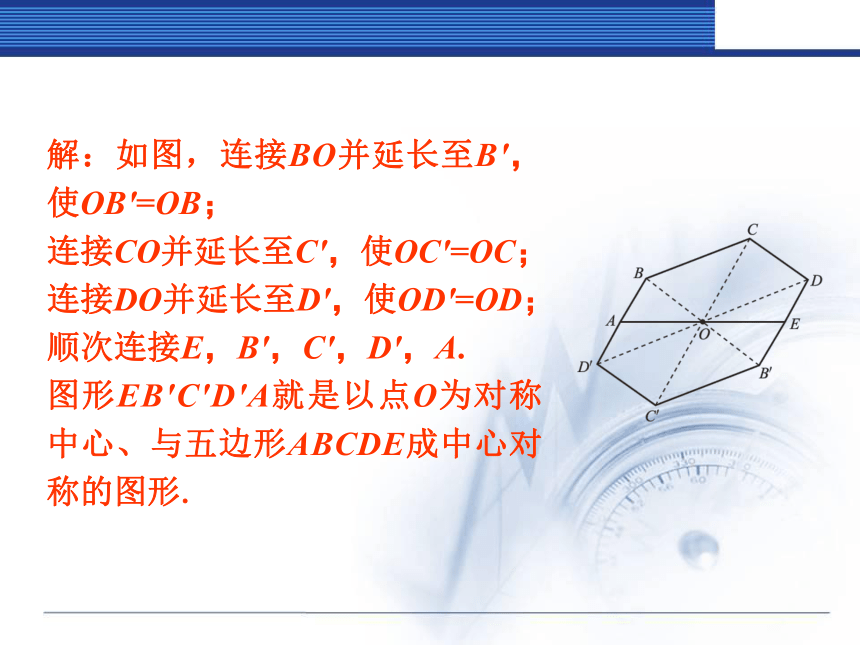

解:如图,连接BO并延长至B′,使OB′=OB;
连接CO并延长至C′,使OC′=OC;
连接DO并延长至D′,使OD′=OD;
顺次连接E,B′,C′,D′,A.
图形EB′C′D′A就是以点O为对称中心、与五边形ABCDE成中心对称的图形.

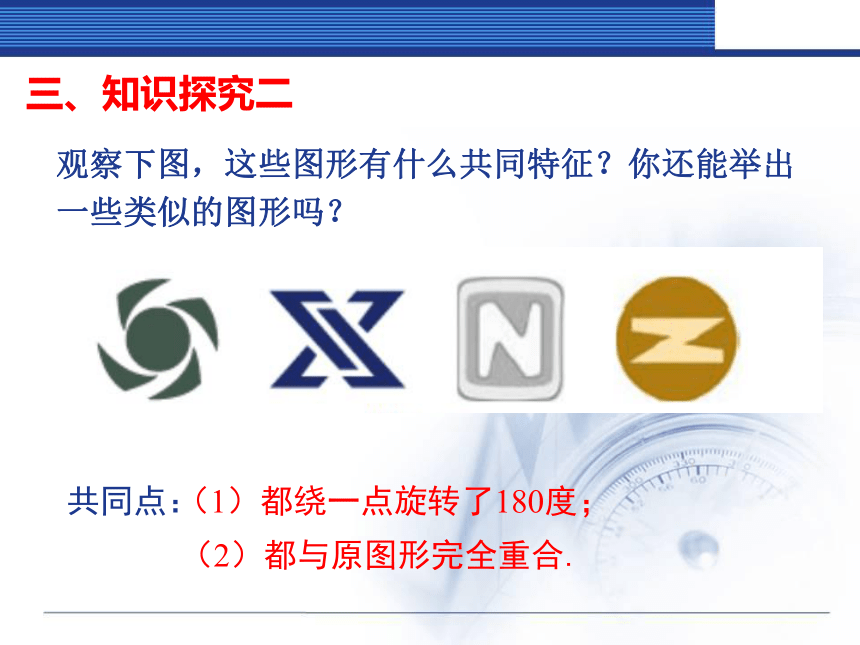

观察下图,这些图形有什么共同特征?你还能举出一些类似的图形吗?
三、知识探究二
共同点:
(1)都绕一点旋转了180度;
(2)都与原图形完全重合.
中心对称图形
把一个图形绕某个点旋转180°,如果旋转后的图形能与原来的图形重合,那么这个图形叫做中心对称图形,这个点叫做它的对称中心.
注意:任意经过对称中心的直线把
原图形分成全等的两部分
思考:在前面的例题中,图形ABCDEB' C' D'是中心对称图形吗?
是
中心对称与中心对称图形的联系
{5C22544A-7EE6-4342-B048-85BDC9FD1C3A}
中心对称
中心对称图形
区别
联系
两个全等图形的相互位置关系
一个图形本身成中心对称
成中心对称的两个图形看成一个整体,则它们是中心对称图形.
中心对称图形对称的部分看成两个图形,则它们成中心对称.
我们平时见过的几何图形中,有哪些是中心对称图形?并指出对称中心.
怎样的多边形是中心对称图形?
偶数边的正多边形
想一想
A′
B′
C′
O
A
B
C
如图,已知等边三角形ABC和点O,画△A′B′C′,使△A′B′C′和△ABC关于点O成中心对称.
1. 下面哪些图形是中心对称图形?
(1) 、(2) 、(3)
四、巩固练习
2.下面扑克牌中,哪些牌的牌面是中心对称图形?
(1) 、(3)
3.下列多边形中,是中心对称图形而不是轴对称图形的是( )
A.平行四边形 B.矩形 C.菱形 D.正方形
A
4.如下所示的4组图形中,左边数字与右边数字成中心对称的有( )
A.1组 B.2组 C.3组 D.4组
5.如图,已知△AOB与△DOC成中心对称,△AOB的面积
是6,AB=3,则△DOC中CD边上的高是( )
A.2 B.4
C.6 D.8
A
B
C
D
O
例2 在平面直角坐标系中,点P(1,1),N(2,0),△MNP和△M1N1P1的顶点都在格点上,△MNP与△M1N1P1关于某一点中心对称,则对称中心的坐标为_________.?
方法点拨:
确定对称中心的两种方法
1.连接一对对称点,该线段的中点即为对称中心.
2.连接两对对称点,交点即为对称中心.
(2,1)
如图,△ABC与△A′B′C′关于点O成中心对称,则下列结论不成立的是( )
A.点A与点A′是对称点
B.BO=B′O
C.AB∥A′B′
D.∠ACB=∠C′A′B′
D
变式训练
1.在平面直角坐标系中,点P(-3,m2+1)关于原点的对称点在( )
A.第一象限 B.第二象限
C.第三象限 D.第四象限
D
课堂检测
2.若点P(m-1,5)与点Q(3,2-n)关于原点成中心对称,则m+n的值是( )
A.1 B.3
C.5 D.7
3.图1和图2中所有的小正方形都全等,将图1的正方形放在图2中①②③④的某一位置,使它与原来7个小正方形组成的图形是中心对称图形,这个位置是_______.?
③
课堂检测
4.如图,矩形ABCD的对角线AC和BD相交于点O,过点O的直线分别交AD和BC于点E、F,AB=2,BC=3,则图中阴影部分的面积为_______.
解析:由于矩形是中心对称图形,所以依题意可知△BOF与△DOE关于点O成中心对称,由此图中阴影部分的三个三角形就可以转化到直角△ADC中,易得阴影部分的面积为3.
3
课堂检测
例4 请你用无刻度的直尺画一条直线把他们分成面积相等的两部分,你怎样画?
割法1
割法2
补法
对于这种由两个中心对称图形组成的复合图形,平分面积时,关键找到它们的对称中心,再过对称中心作直线.
归纳
中心对称和
中心对称图形
概念
旋转角是180°
性质
对应点的连线经过对称中心,且被对称中心平分
作图
应用1:作中心对称图形;
应用2:找出对称中心.
中心对称
中心对称图形
定义
性质
应用
绕着内部一点旋转180°能与本身重合的图形
经过对称中心的直线把原图形分成面积相等的两部分
美丽的中心对称图形在建筑物和工艺品等领域非常常见
五、课堂小结
北师大版 八年级下册
3.4 简单的图案设计
第三章 图平移与旋转
在生活中,我们能用平移、旋转等方式形成美丽的图案
在生活中,我们能用平移、旋转等方式形成美丽的图案
在生活中,我们能用平移、旋转等方式形成美丽的图案
(1)
(2)
(3)
(4)
分析图形形成过程
二、探究活动
基本图案
图案的形成过程
分析图案的形成过程
基本图案
图案的形成过程
分析图案的形成过程
图形的变换可以通过选择不同的变换方式得到,可能需要旋转、轴对称、平移等多种变换组合才能得到完美的图案,希望同学们认真分析,精心设计出漂亮的图案来.
方法归纳
1.在下列某品牌T恤的四个洗涤说明图案的设计中,没有运用旋转或轴对称知识的是( )
C
三、巩固练习
2.下列四个图形中,若以其中一部分作为基本图案,无论用旋转还是平移都不能得到的图形是( )
C
3.如图的组合图案可以看作是由一个正方形和正方形内通过一个“基本图案”半圆进行图形的“运动”变换而组成的,这个半圆的变换方式是 .
旋转
4.下列各图中,能由“基本图案”通过旋转变换得到的图形是( )
A
5.如图,可以看作是一个基础图形绕着中心旋转7次而生成的,则每次旋转的度数是 .
45°
6. 如图所示的图案是由六个全等的棱形拼成的,它也可以看作是以一个图案为“基本图案”,通过旋转得到的,以下图案中,不能作为“基本图案”的一个是( )
B
图案设计欣赏
图案的设计
分析图案设计
分清基本图形
知道形成过程
设计方法
利用图形变换
轴对称
平 移
旋 转
动手设计
赏析悦目的图案
五、课堂小结
