29.1投影(第一课时)

(共19张PPT)
（人教版）九年级数学下学期
物体在日光或灯光的照射下，会在地面、墙壁等处形成影子，影子与物体的形状有密切的关系．
你知道物体与影子有什么关系吗？
投影所在的平面叫做投影面．
照射光线叫做投影线
投影面
投影
投影线

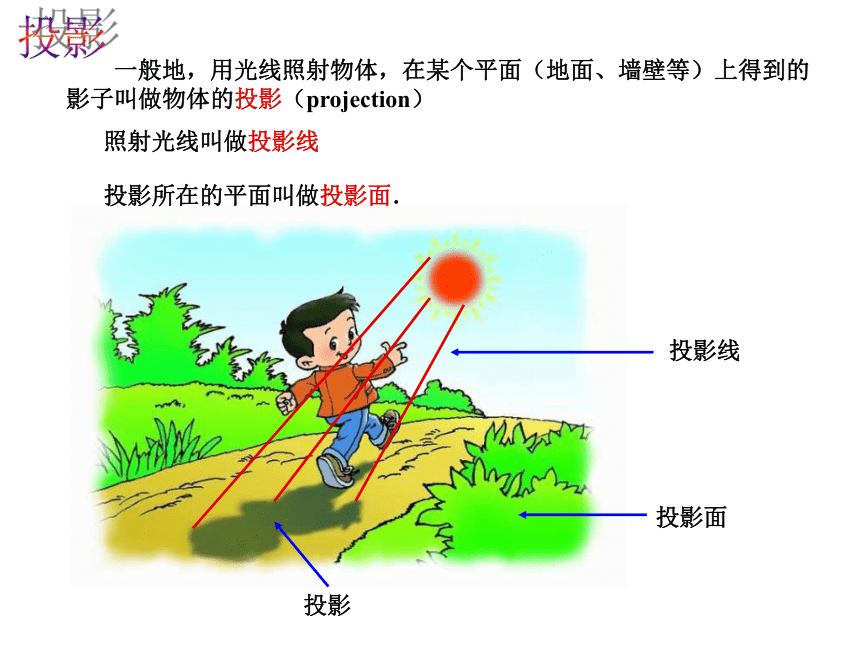

一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影（projection）

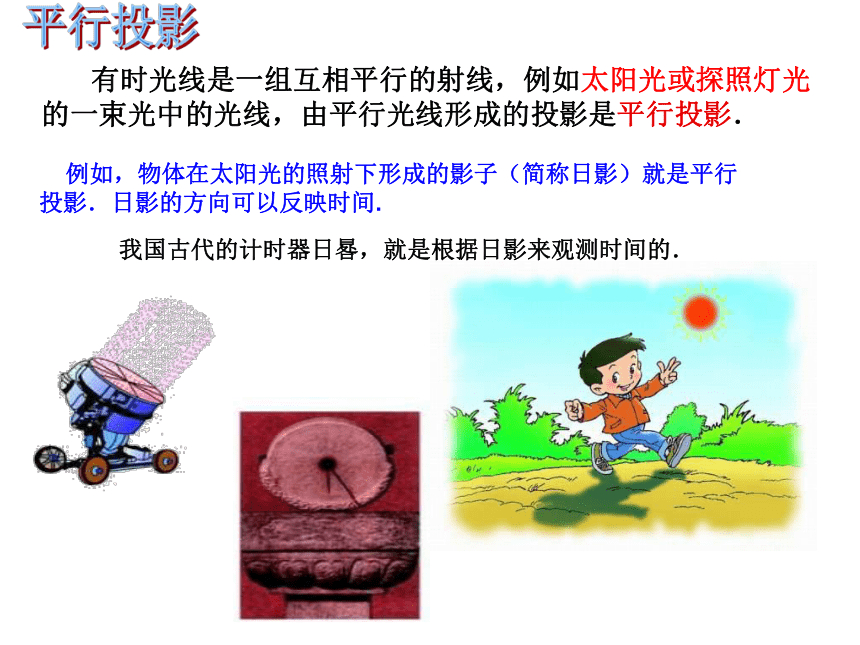

例如，物体在太阳光的照射下形成的影子（简称日影）就是平行投影．日影的方向可以反映时间.
有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线，由平行光线形成的投影是平行投影．
我国古代的计时器日晷，就是根据日影来观测时间的．
皮影戏是利用灯光的照射，把影子的影态反映在银幕（投影面）上的表演艺术．

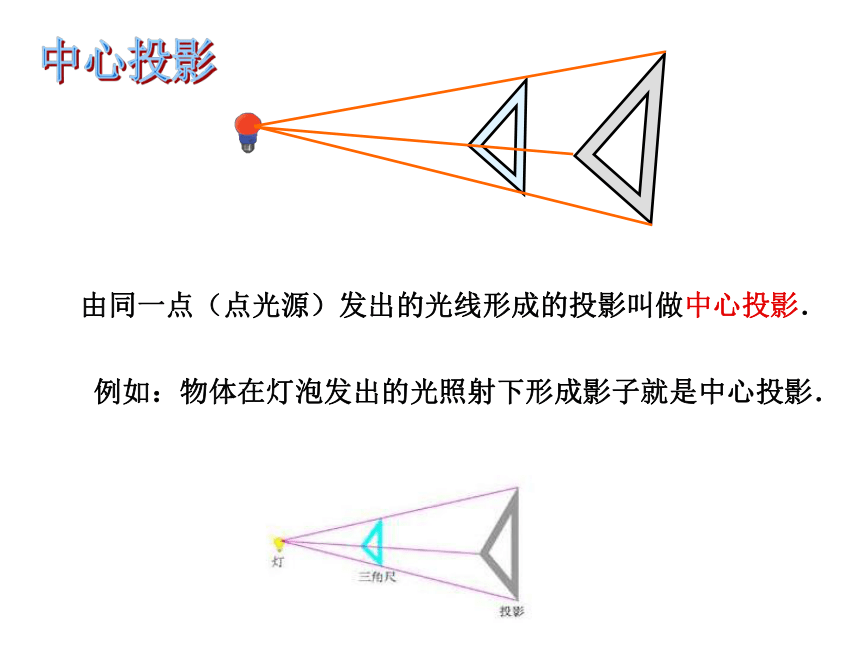

例如：物体在灯泡发出的光照射下形成影子就是中心投影．
由同一点（点光源）发出的光线形成的投影叫做中心投影．

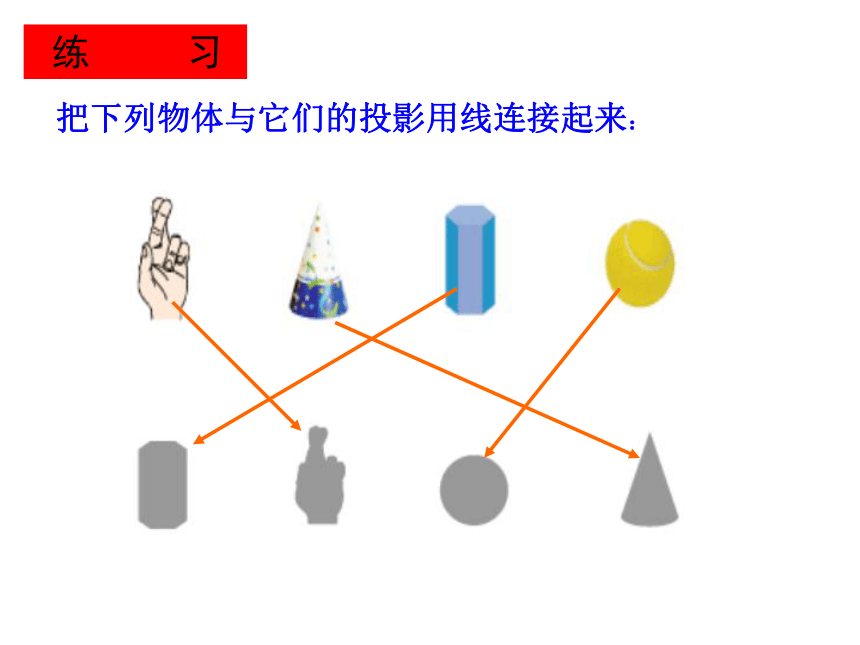

把下列物体与它们的投影用线连接起来：
练 习
小结:
1.什么叫投影
一般地,用 照射物体,在 上得到的影子叫做物体的投影.
2.投影的分类:
由 形成的投影是平行投影(例如太阳光,探照灯光)
由 形成的投影是中心投影 (例如灯泡)
光线
某个平面
平行光线
点光源发出的光线
投影
平行投影
中心投影
正投影
斜投影
观察
投影线垂直于投影面产生的投影叫做正投影.
A
B
A
B
A
B
P
A*
B*
A*
B*
A*(B*)
（1）铁丝平行于投影面。
（2）铁丝倾斜于投影面。
（3）铁丝垂直于投影面。
把一根直的细铁丝（记为线段AB）放在三个不同的位置，三种情形下铁丝的正投影各是什么形状？
线段
线段(小)
点
Q
A
B
C
D
A*
B*
C*
D*
A
B
C
D
A*
B*
C*
D*
A
B
C
D
A*(B*)
D*(C*)
(1)
(2)
(3)
如图，把一块正方形硬纸板P（例如正方形ABCD）放在三个不同的位置： （1）纸板平行于投影面； （2）纸板倾斜于投影面； （3）纸板垂直于投影面。 三种情况的正投影各是什么形状？
正方形
长方形
一条线段
归纳：
物体 物体平行于投影面 物体倾斜于投影面 物体垂直于投影面
线段
面
不同位置
形状、大小不变（全等）
大小变化
点
形状、大小不变（全等）
形状、大小均变化
线
当物体的某个面平行于投影面时,这个面的正投影与这个面的形状、大小完全相同.
小结：
A
B
C
D
A*
B*
C*
D*
P
B
C
D
E
F
G
F*
A*
D*
C*
B*
G*
P
例 画出如图摆放的正方体在投影面P上的正投影。 （1）正方体的一个面ABCD平行于投影面P； （2）正方体的一个面ABCD倾斜于投影面P，上底面ADEF垂直于投影面P,并且对角线AE垂直于投影面P.
A
H
物体正投影的形状、大小与它相对于投影面的位置有关.
练一练
练一练
