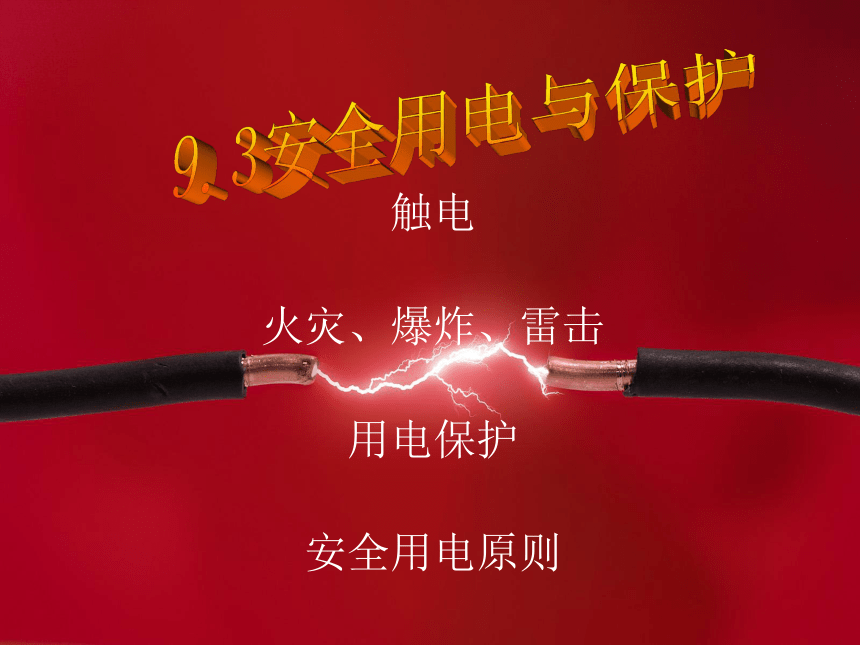

9.3安全用电与保护
图片预览
文档简介
(共27张PPT)
触电
火灾、爆炸、雷击
用电保护
安全用电原则

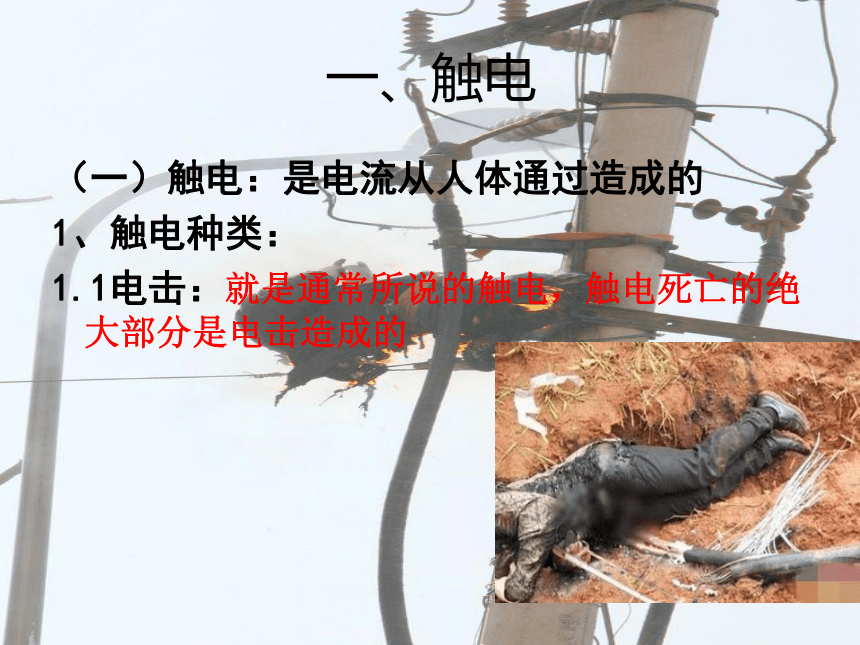

一、触电
（一）触电：是电流从人体通过造成的
1、触电种类：
1.1电击：就是通常所说的触电，触电死亡的绝大部分是电击造成的

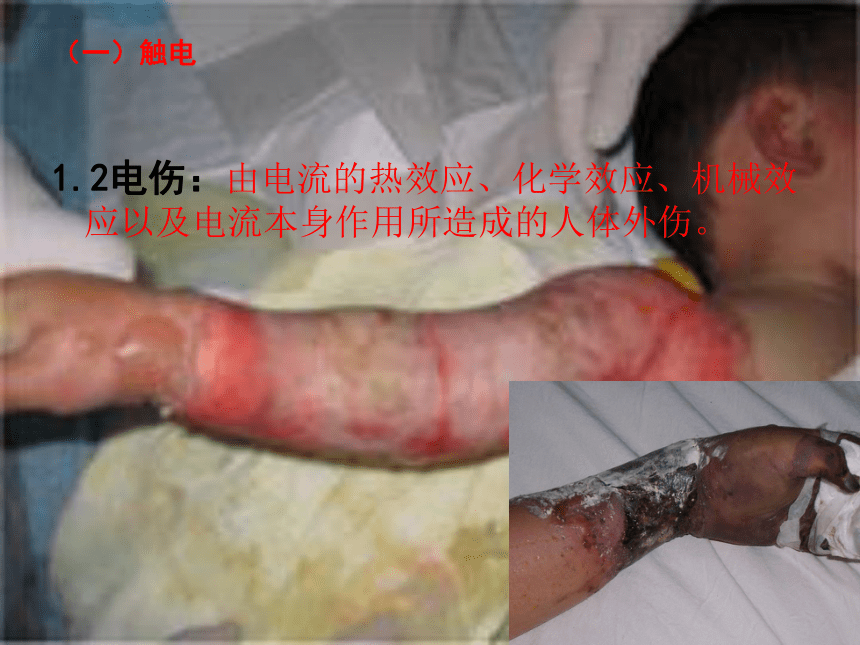

1.2电伤：由电流的热效应、化学效应、机械效应以及电流本身作用所造成的人体外伤。
（一）触电

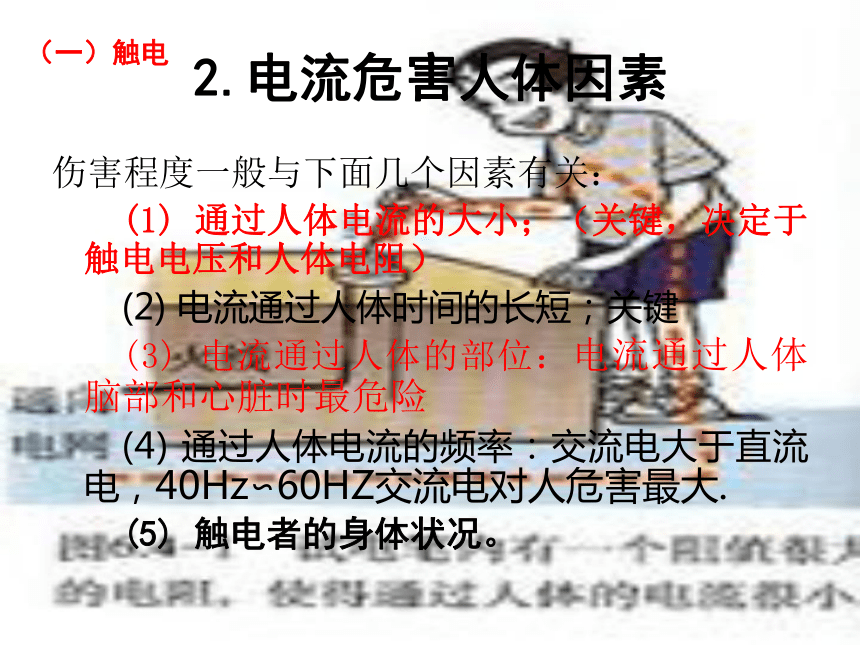

2.电流危害人体因素
伤害程度一般与下面几个因素有关：
(1) 通过人体电流的大小；（关键，决定于触电电压和人体电阻）
(2) 电流通过人体时间的长短；关键
(3) 电流通过人体的部位：电流通过人体脑部和心脏时最危险
(4) 通过人体电流的频率：交流电大于直流电，40Hz∽60HZ交流电对人危害最大.
(5) 触电者的身体状况。
（一）触电

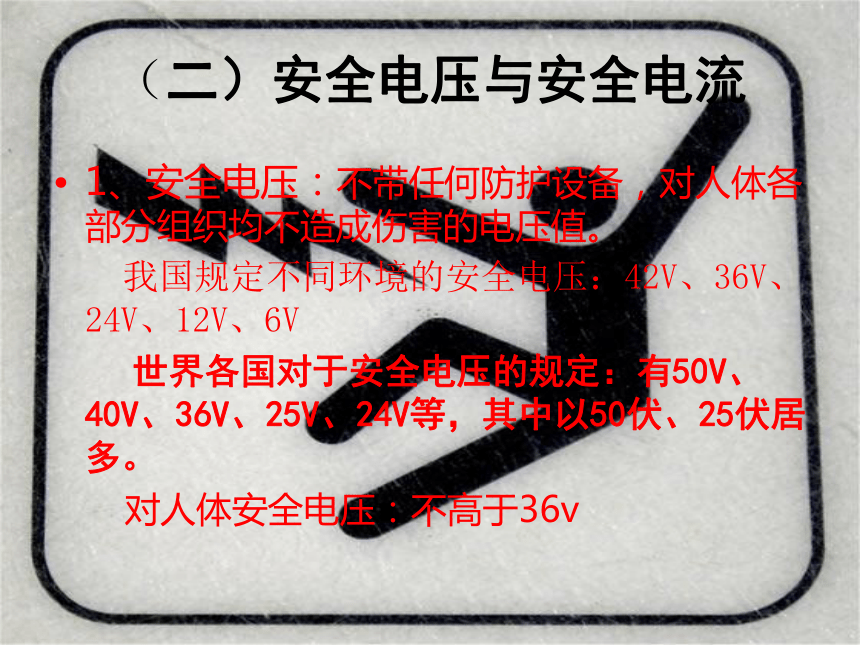

（二）安全电压与安全电流
1、安全电压：不带任何防护设备，对人体各部分组织均不造成伤害的电压值。
我国规定不同环境的安全电压：42V、36V、24V、12V、6V
世界各国对于安全电压的规定：有50V、40V、36V、25V、24V等，其中以50伏、25伏居多。
对人体安全电压：不高于36v
2、安全电流
当1毫安左右时，会产生麻刺等不舒服的感觉；
10∽30毫安，会产生麻痹、剧痛、痉挛、血压升高、呼吸困难等症状，但通常不致有生命危险（50v）；
50毫安以上，就会引起心室颤动而有生命危险；100毫安以上的电流，足以致人于死地。
（二）安全电压与安全电流

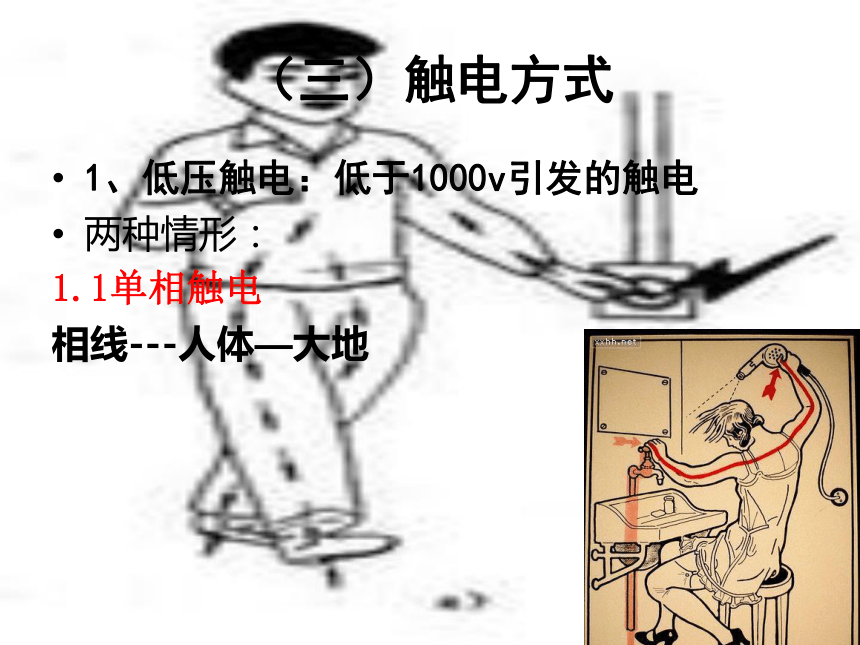

（三）触电方式
1、低压触电：低于1000v引发的触电
两种情形：
1.1单相触电
相线---人体—大地
（三）触电方式

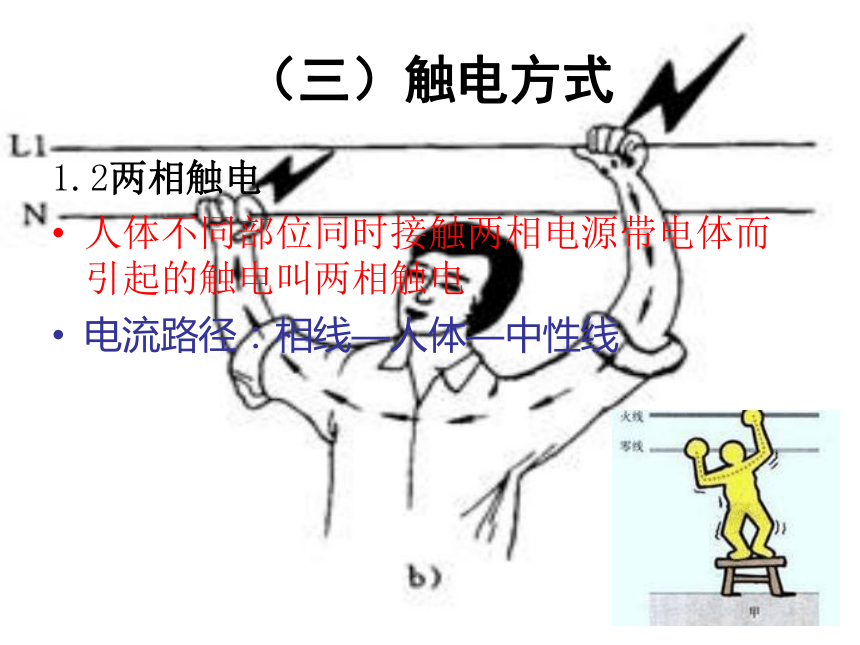

1.2两相触电
人体不同部位同时接触两相电源带电体而引起的触电叫两相触电
电流路径：相线—人体—中性线
（三）触电方式

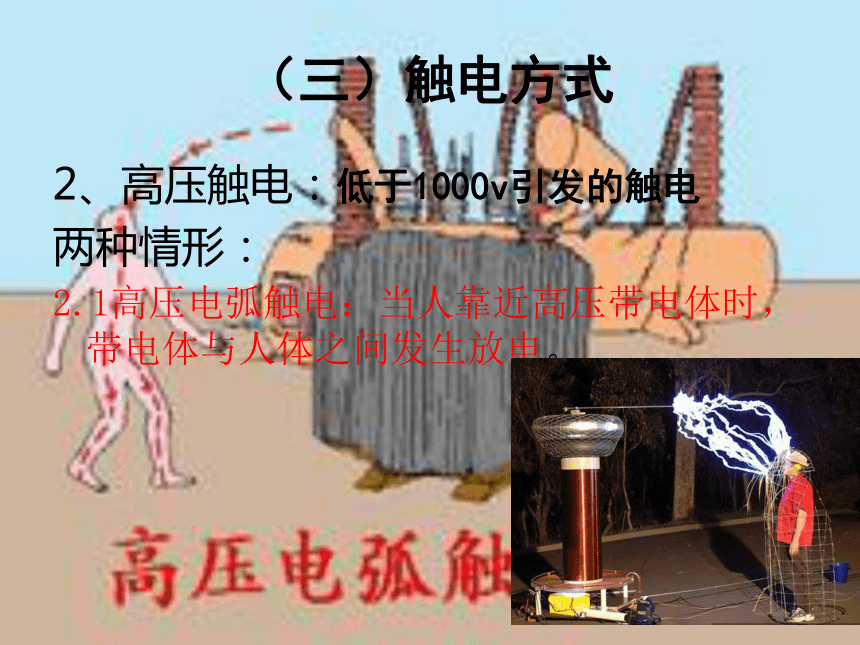

2、高压触电：低于1000v引发的触电
两种情形：
2.1高压电弧触电：当人靠近高压带电体时，带电体与人体之间发生放电。
（三）触电方式
2.2跨步电压触电
电流路径
前脚接地点---人体----后脚接地点
（四）触电急救
1、使触电者尽快脱离电源
a切断电源
b绝缘棒挑开电线
c“拉开”触电者
（四）触电急救
2、救治
用人工呼吸法和胸外心脏挤压法进行抢救。
二、火灾、爆炸、雷击
1、电气火灾
电火花、电弧+易燃物=火灾
电流过大（短路）+绝缘皮=火灾
接触不良局部过热----烧导线或家电
处置：切断电源，同时，拨打火警电话报警。不能用水或普通灭火器（如泡沫灭火器）灭火。应使用干粉二氧化碳或“1211”等灭火器灭火，也可用干燥的黄沙灭火。
二、火灾、爆炸、雷击
2、电气爆炸
主要发生在含有易燃、易爆气体、粉尘的场所。
二、火灾、爆炸、雷击
3、雷击
容易受到雷击物体或地点：
空旷地区的孤立物体、高于20m的建筑物（雷电专打突起物）
潮湿的建筑物、露天放置的金属物
二、火灾、爆炸、雷击
防雷常识
1.不做“突起物” 不靠近“突起物”
2.安装避雷针
三、用电保护
1、用电保护电器：熔断器、低压断路器、漏电保护器
三、用电保护
2、用电保护措施：保护接地
四、安全用电的原则:
不接触低压带电体，
不靠近高压带电体
课堂练习
1、下列有关安全的说法，错误的是 （ ）
A．如果发生触电事故，应立即切断电源，然后施救
B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中
C．使用验电笔时，手必须接触笔尾金属部分
D．洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与三孔插座连接，如图2所示，在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入二孔插座中使用用电器
2、关于安全用电，下列说法不正确的是( )
A.不能在高压线附近放风筝
B.发现有人触电，应迅速采用正确的方法使被触电的人脱离电源
C.使用测电笔辨别火线时，手不能接触笔尾金属体
D.使用有金属外壳的家用电器，其外壳必须接地
3、某中学在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应回答“对”的是（ ）
A.如果发生了触电事故，要立即切断电源
B.若没有保险丝，可用细铜丝代替
C.控制家用电器的开关应该安装在零线上
D.电饭煲用三脚插头和三孔插座，是为了利用三角形的稳定性和美观性
4、下列做法中，符合安全用电要求的是（ ）
A．雷雨天气躲在大树底下避雨
B．发现有人触电时，立即用手把人拉开
C．开关安装在电灯和零线之间
D．使用测电笔时，手要与笔尾金属体接触
5、关于如图所示的四幅图片，下列说法正确的是( )
A．使用三孔插座是为了节能
B．三脚插头内有一根导线与用电器的外壳相连
C．熔丝（俗称保险丝）烧断一定是发生了短路
D．高压警示牌提醒我们安全电压为220V
6、以下四图所反映的做法中，符合用电安全的是（ ）
A．开关和灯泡的连接
B.测电笔的使用
C.电视天线与电线接触
D.湿手接触开关
7、家庭电路中，照明灯泡与控制它的开关之间是 联的，开亮的灯越多，总电阻 （选填“越大”或“越小”）。
8、我国家庭照明电路的电压是 V，台灯和控制它的开关是 （串联/并联）,开关必须接在 （零/火）线上。
9、根据安全用电原则，将图丙中两只开关、两只“220V 40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。
