电路初探复习

(共32张PPT)
电路初探复习
知识结构
电
路
组 成
串联
并联
电源
用电器
开关
连接方式
电 流
电 压
测量 : 电流表
串、并联电路电流的特点
读法
使用方法
测量 :
电压表
读法
使用方法
串、并联电路电压的特点
电路图
电路组成：
⑴用电器：是利用电能工作的装置，可以将电能转化为我们需要的其它形式的能。
⑵电源：是能持续供电的装置，是把其它形式能转化为电能的装置，为用电器提供持续的电压和电能。家庭电路是交流电源，最常用的直流电源是电池，有“＋”、“－”两极，电流都是由电源的正极通过用电器流向负极。
⑶开关是控制电路通断的装置，应该与被控制的用电器串联，连接电路时，开关应处于断开状态，以防止短路烧坏电源。闭合开关之前，应将滑动变阻器滑片移至阻值最大处。
⑷导线是连接电路的器材，连接电路时，应将导线线芯两端顺时针旋紧在接线柱上。
*电路的三种状态
*电路的表示方法：
1.实物图。导线不要交叉
2.电路图。符号要统一，连线要横平竖直，转弯成直角线路要简洁、整齐、美观。
通路：处处相通的电路
断路：某处断开的电路
短路：导线不经过用电器
直接连接电源的两极

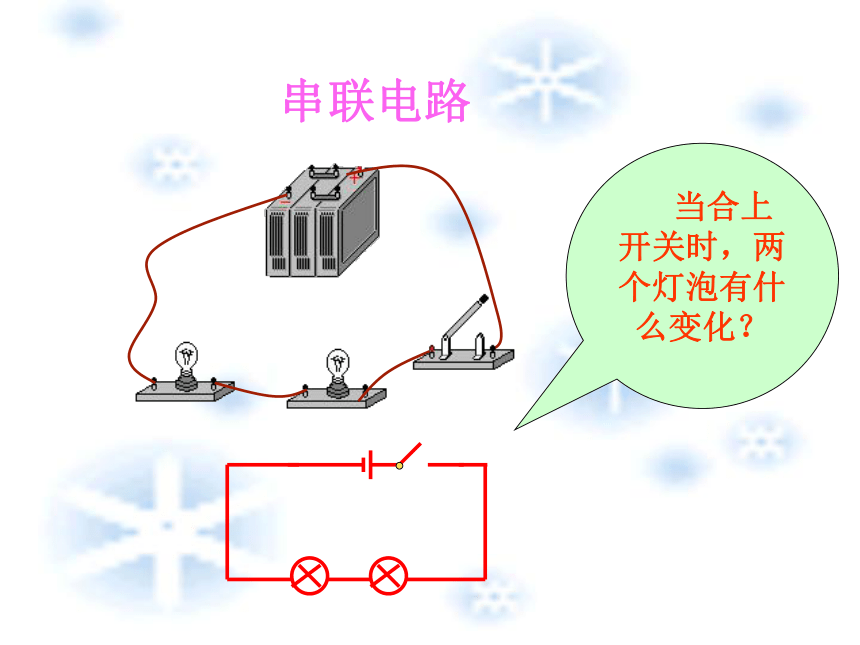

串联电路
把用电器逐个顺次连接起来的电路，叫做串联电路。
实物图：
电路图：
当合上开关时，两个灯泡有什么变化？

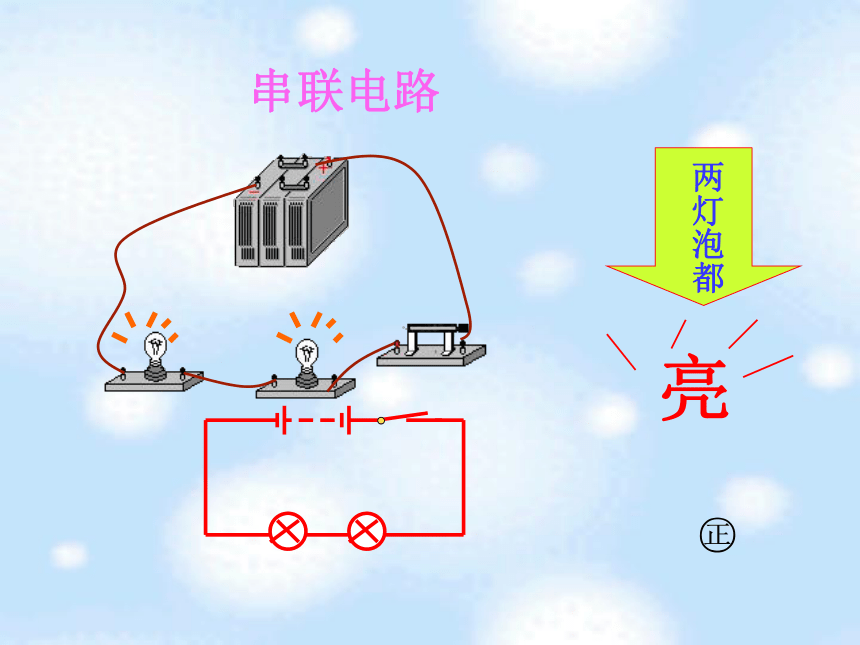

串联电路
两灯泡都
亮
串联电路
㊣
如图所示电路中，若L2灯丝断了，则 ( )
A L1中有电流，L3中无电流。
B L1中无电流，L3中有电流。
C L1、L3中都有电流。
D L1、L3中都无电流。
L1
L2
L3
D
并联电路
S
S1
S2
L1
L2
把用电器并列地连接起来的电路，叫做并联电路。
S1
S
L1
S2
L2

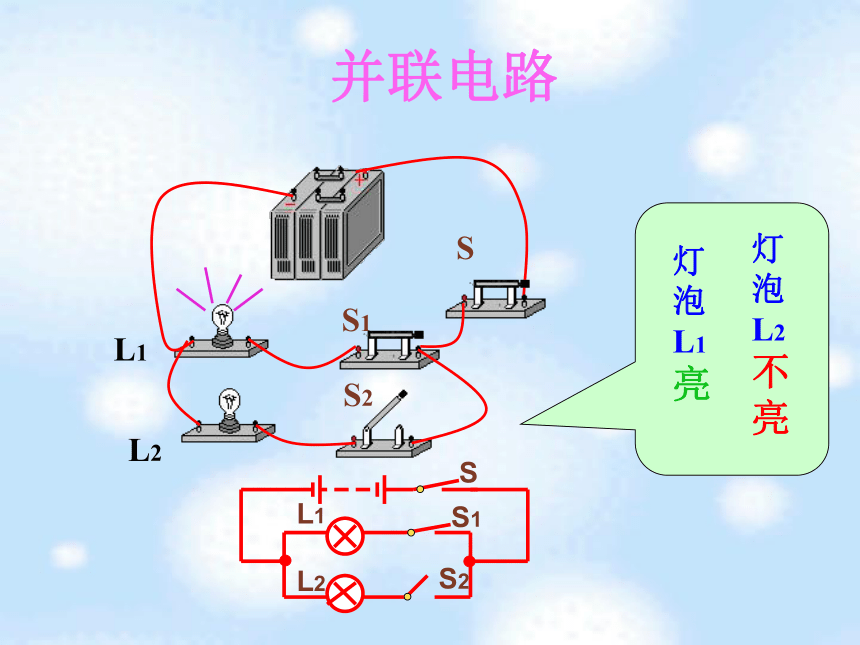

并联电路
当断开S2，合上S、S1时，灯泡L1、L2有什么变化？
S
S1
S2
L1
L2
S1
S
L1
S2
L2
S
S1
S2
L1
L2
灯
泡
L1
亮
灯
泡
L2
不
亮
并联电路
S1
S
L1
S2
L2
L2
L1
S1
S2
S
S
S1
S2
L1
L2
当断开开关
S1，合上开关S、S2时，灯泡L1、L2的有何变化？
并联电路
S
S1
S2
L1
L2
S2
S1
L2
L1
S
灯
泡
L1
不
亮
灯
泡
L2
亮
并联电路
㊣
串、并联电路特点：
串联电路中，电流的路径只有一条,任何一处开路,整个电路中的用电器都不能工作;开关接任何地方都能控制整个电路通和断。
并联电路中，电流的路径有多条（至少两条），每个支路中的用电器都独立工作，互不影响；支路开关只控制该支路用电器，干路开关控制整个电路。
1. 指出下列图中的错误或不足。
乙
丙
L2
L1
L2
L1
L1
L2
甲
S
S
S
甲：电路为短路，电路虽有用电器， 但没有接入电路。
甲[分析]
乙[分析]
丙[分析]
L2
L1
L2
L1
L1
L2
解析
乙：电路中L2没有接入电路中。
丙：电路虽然连接对了，但由于导线交叉易造成混乱。
S
S
S
简单的故障分析
1.如图所示电路，闭合开关，两灯都不亮，用一根导线并联在Ｌ１两端时，Ｌ2发光；导线并联在Ｌ２两端时，Ｌ１发光．则电路的故障是　　　　　．
2.如右图所示电路，闭合开关，Ｌ2发光，
而Ｌ１不发光．则电路的故障是　　
　　　．
3.如右下图所示电路，闭合开关，Ｌ2发
光，而Ｌ１不发光．则电路的故障是　　
　　　．
简单的电路分析
1．分析用电器的连接方式：
串联：电流从电源正极流出至流回电源负极
只有一条路径，即用电器中流的是相同的电
流，电路图中无分支点，实物图中同一接线
柱不会接有两条导线
并联：电流从电源正极流出至某位置时出现
两条电路，用电器流的不是相同的电流，电
路图中有分支点，实物图中有某接线 柱接
有两条导线
简单的电路分析
1．图中所示的电路中属于串联电路的是
2．如图所示，要使灯泡L1和L2组成并联电路，应
A.只闭合S2
B.只闭合S3
C.只闭合S1和S3
D.只闭合S2和S3
画电路图与连实物图
方法一：先干路后支路。分别从电源正负极开始找出干路部分，再在干路两端（即分支点）之间分别画出各条支路
●三个接线柱，两个量程
●读法
①先看接线柱，确定所选择的量程。
②根据量程，认清该量程的分度值。
③最后根据指针的位置读数。
0~0.6A量程，一大格0.2A，分度值0.02A
0 ~ 3 A量程，一大格 1 A，分度值 0.1 A
●使用方法
1.调零 2.串联、正入负出
3.不允许把电流表直接接到电源的两极
4.被测电流的大小不能超过电流表的量程
●三个接线柱，两个量程
●读法
0~ 3V 量程，一大格1V，分度值0.1V
0~15V量程，一大格5V，分度值0.5V
●使用方法
1.调零
2.并联、正入负出
3.可以把电压表直接接到电源的两极（测电源电压）
4.被测电压的大小不能
超过电压表的量程
串联电路 并联电路
电
路
图
电流
电压
I = I1 =I2 =……
I =I1+I2+……
U =U1+U2+……
U =U1=U2=……
I
I1
I2
←
←
I
I1
I2
←
←
←
←
L1
L2
L1
L2
仪
表
电
流
表
电
压
表
元
件
符
号
使用规则
接
法
接线
方法
量程的
选择
能否直
接连到
电源两
极上
学生用表
量
程
最小
刻度
读
数
V
A
串
联
并
联
电流
从“+”
进从
“-”出
电流
从“+”
进从
“-”出
电流不能
超过表的
量程，先
要试触
电压不能
超过表的
量程，先
要试触
不能
能
0~0.6 A
0.02A
0~3A
0.1A
0~3V
0.1V
0~15V
0.5V
先看
量程
再读
先看
量程
再读
小结：电流表和电压表的异同:
例1（1）要使L1L2组成串联电路，应闭合开关____，断开开关______；
（2）要使L1L2组成并联电路，应闭合开关_______，断开开关_______；
（3）同时闭合开关____________是不允许的，因为电路会发生_______故障。
S2
S1，S3
S1，S3
S2
S2 , S3
短路
L1
L2
S1
S2
S3
S
a
b
L1
L2
例2、如图所示的电路中，a、b是两只电表，若两灯都能正常工作，则（ ）
A、a是电流表，b是电压表； B、a是电压表，b是电流表； C、a、b都是电流表； D、a、b都是电压表。
A
例3、如图所示的电路中，已知电池组有3个铅蓄电池串联组成，合上开关，电压表V1的示数是4V。V2的示数是____ V，灯L1两端的电压是_____V .
6
2
V2
L1
L2
V1
按照图甲所示电路，将乙中各元件连接起来
甲
L2
L1
S1
S2
S3
乙
S1
S2
L1
L2
S3
按照图甲所示电路，将图乙中各元件连接起来
甲
L2
L1
S1
S2
S3
乙
S1
S2
L1
L2
S3
将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。
L2
v2
L1
v1
V1
V2
L1
L2
S
S
V1
V2
L1
L2
