2021年中考浙教版科学电学考前突破09：动态电路分析(含解析)

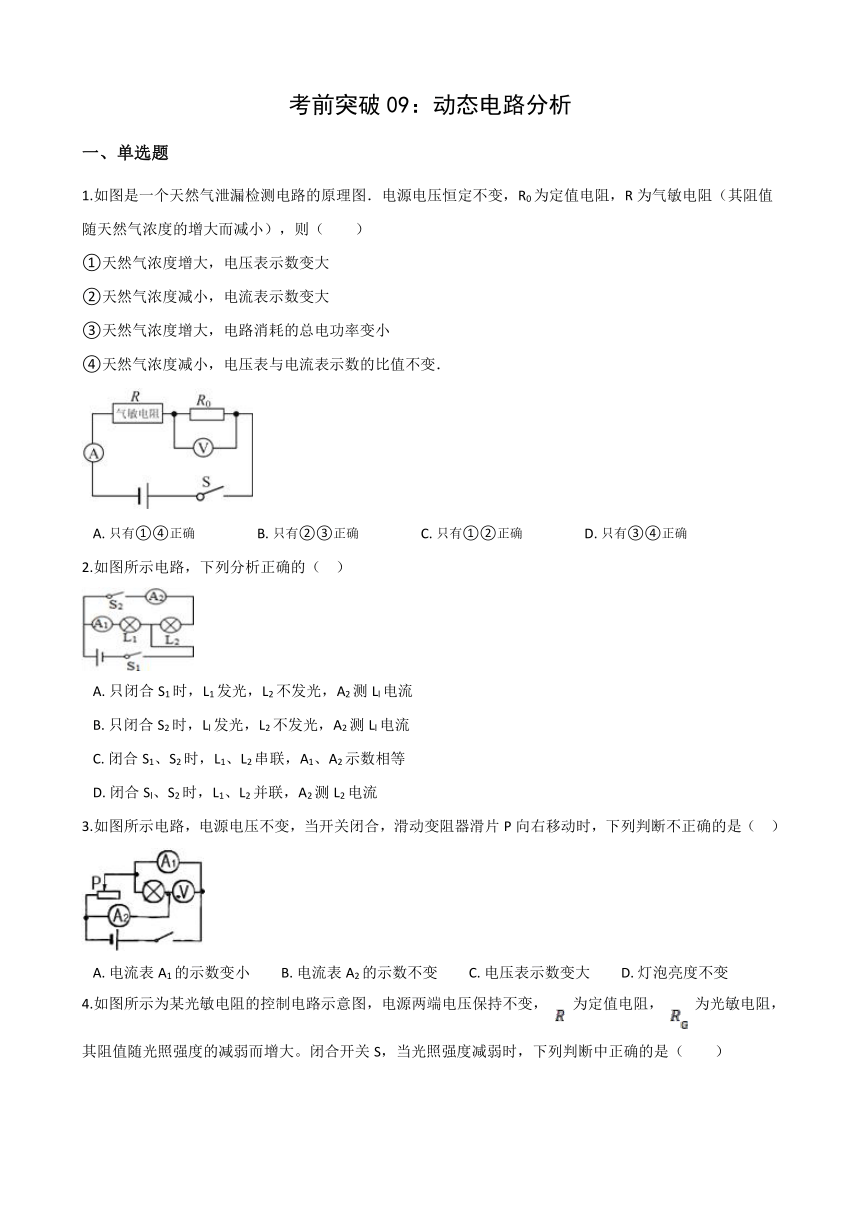

考前突破09：动态电路分析
一、单选题
1.如图是一个天然气泄漏检测电路的原理图．电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则（　　）
①天然气浓度增大，电压表示数变大
②天然气浓度减小，电流表示数变大
③天然气浓度增大，电路消耗的总电功率变小
④天然气浓度减小，电压表与电流表示数的比值不变．
?
A.?只有①④正确??????????????????B.?只有②③正确??????????????????C.?只有①②正确??????????????????D.?只有③④正确
2.如图所示电路，下列分析正确的（ ??）
A.?只闭合S1时，L1发光，L2不发光，A2测Ll电流
B.?只闭合S2时，Ll发光，L2不发光，A2测Ll电流
C.?闭合S1、S2时，L1、L2串联，A1、A2示数相等
D.?闭合Sl、S2时，L1、L2并联，A2测L2电流
3.如图所示电路，电源电压不变，当开关闭合，滑动变阻器滑片P向右移动时，下列判断不正确的是（?? ）
A.?电流表A1的示数变小?????????B.?电流表A2的示数不变?????????C.?电压表示数变大?????????D.?灯泡亮度不变

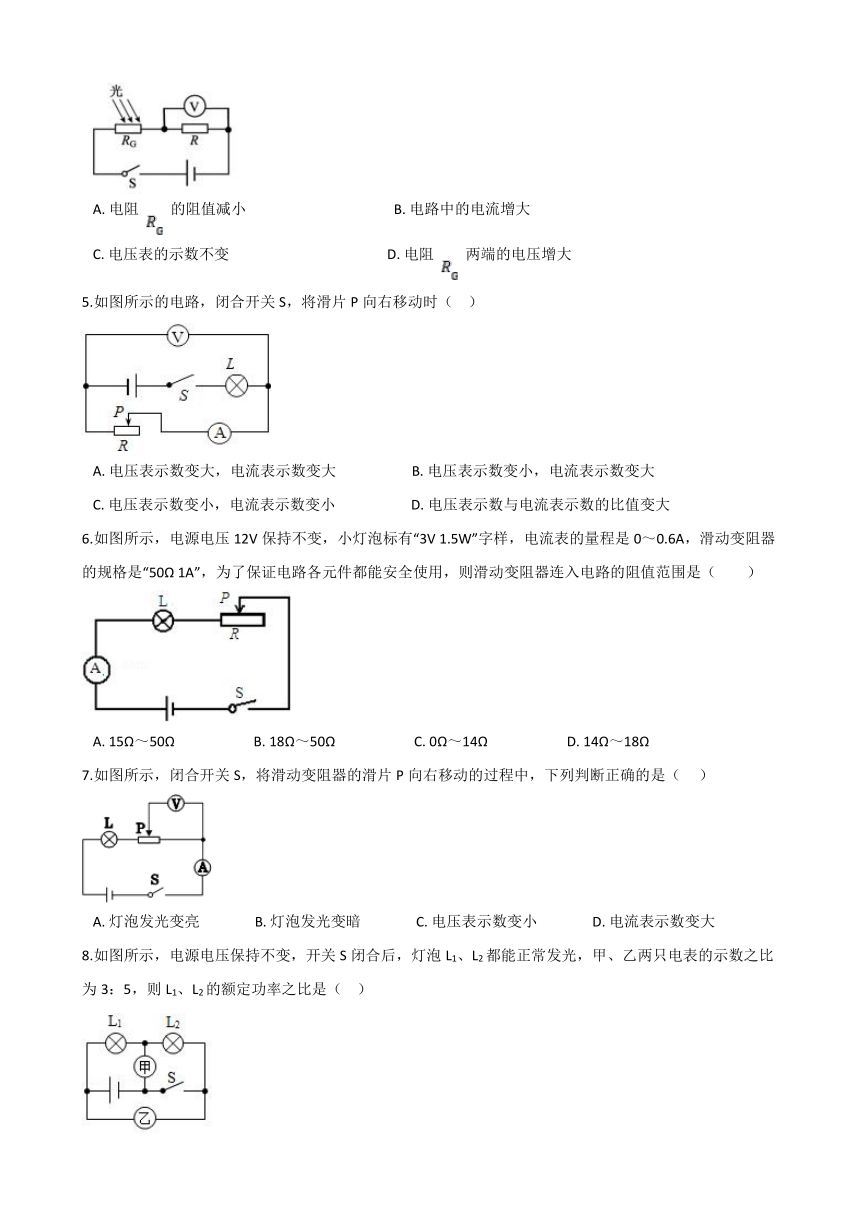

4.如图所示为某光敏电阻的控制电路示意图，电源两端电压保持不变， 为定值电阻， 为光敏电阻，其阻值随光照强度的减弱而增大。闭合开关S，当光照强度减弱时，下列判断中正确的是（　　）
A.?电阻 的阻值减小???????????????????????????????????????????B.?电路中的电流增大
C.?电压表的示数不变??????????????????????????????????????????????D.?电阻 两端的电压增大
5.如图所示的电路，闭合开关S，将滑片P向右移动时（?? ）
A.?电压表示数变大，电流表示数变大??????????????????????B.?电压表示数变小，电流表示数变大
C.?电压表示数变小，电流表示数变小??????????????????????D.?电压表示数与电流表示数的比值变大
6.如图所示，电源电压12V保持不变，小灯泡标有“3V 1.5W”字样，电流表的量程是0～0.6A，滑动变阻器的规格是“50Ω 1A”，为了保证电路各元件都能安全使用，则滑动变阻器连入电路的阻值范围是（　　）
A.?15Ω～50Ω???????????????????????B.?18Ω～50Ω???????????????????????C.?0Ω～14Ω???????????????????????D.?14Ω～18Ω
7.如图所示，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是（??? ）
A.?灯泡发光变亮????????????????B.?灯泡发光变暗????????????????C.?电压表示数变小????????????????D.?电流表示数变大
8.如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3：5，则L1、L2的额定功率之比是（?? ）
A.?2：3????????????????????????????????????B.?3：2????????????????????????????????????C.?5：3????????????????????????????????????D.?3：5

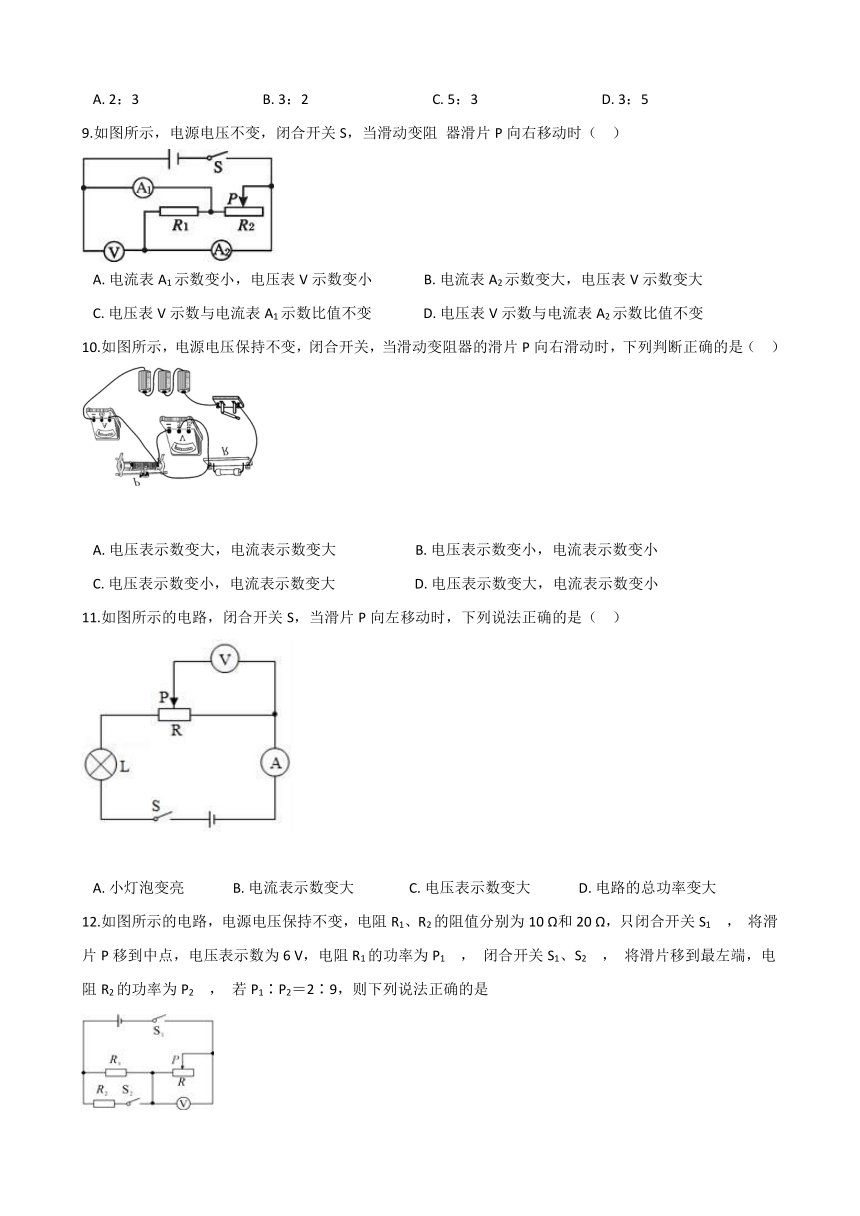

9.如图所示，电源电压不变，闭合开关S，当滑动变阻 器滑片P向右移动时（?? ）
A.?电流表A1示数变小，电压表V示数变小???????????????B.?电流表A2示数变大，电压表V示数变大
C.?电压表V示数与电流表A1示数比值不变???????????????D.?电压表V示数与电流表A2示数比值不变
10.如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（?? ）
A.?电压表示数变大，电流表示数变大???????????????????????B.?电压表示数变小，电流表示数变小
C.?电压表示数变小，电流表示数变大???????????????????????D.?电压表示数变大，电流表示数变小
11.如图所示的电路，闭合开关S，当滑片P向左移动时，下列说法正确的是（?? ）
A.?小灯泡变亮??????????????B.?电流表示数变大????????????????C.?电压表示数变大??????????????D.?电路的总功率变大
12.如图所示的电路，电源电压保持不变，电阻R1、R2的阻值分别为10 Ω和20 Ω，只闭合开关S1 ， 将滑片P移到中点，电压表示数为6 V，电阻R1的功率为P1 ， 闭合开关S1、S2 ， 将滑片移到最左端，电阻R2的功率为P2 ， 若P1∶P2＝2∶9，则下列说法正确的是

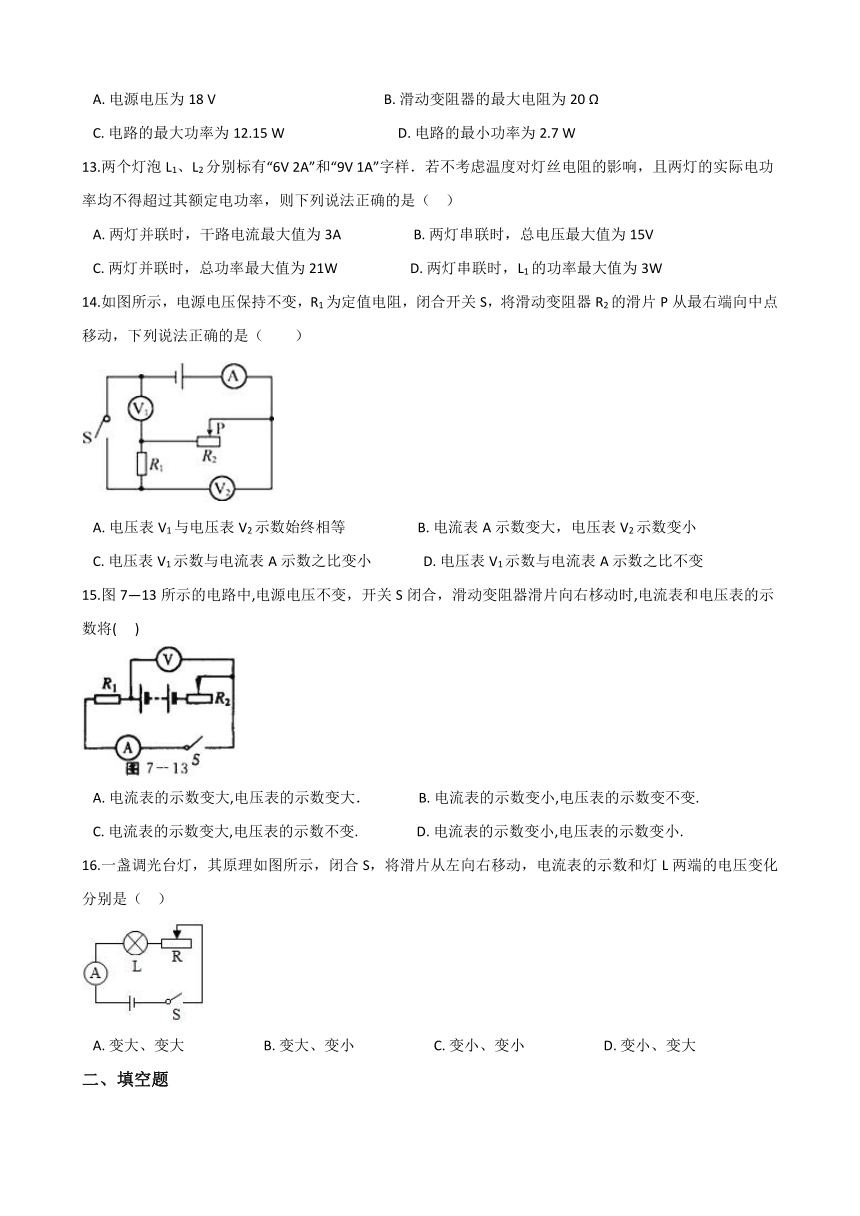

A.?电源电压为18 V?????????????????????????????????????????????????B.?滑动变阻器的最大电阻为20 Ω
C.?电路的最大功率为12.15 W?????????????????????????????????D.?电路的最小功率为2.7 W
13.两个灯泡L1、L2分别标有“6V 2A”和“9V 1A”字样．若不考虑温度对灯丝电阻的影响，且两灯的实际电功率均不得超过其额定电功率，则下列说法正确的是（?? ）
A.?两灯并联时，干路电流最大值为3A?????????????????????B.?两灯串联时，总电压最大值为15V
C.?两灯并联时，总功率最大值为21W?????????????????????D.?两灯串联时，L1的功率最大值为3W
14.如图所示，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最右端向中点移动，下列说法正确的是（　　）
A.?电压表V1与电压表V2示数始终相等?????????????????????B.?电流表A示数变大，电压表V2示数变小
C.?电压表V1示数与电流表A示数之比变小???????????????D.?电压表V1示数与电流表A示数之比不变
15.图7—13所示的电路中,电源电压不变，开关S闭合，滑动变阻器滑片向右栘动时,电流表和电压表的示数将(??? )
A.?电流表的示数变大,电压表的示数变大．??????????????B.?电流表的示数变小,电压表的示数变不变.
C.?电流表的示数变大,电压表的示数不变.?????????????????D.?电流表的示数变小,电压表的示数变小.
16.一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（?? ）
A.?变大、变大???????????????????????B.?变大、变小???????????????????????C.?变小、变小???????????????????????D.?变小、变大
二、填空题

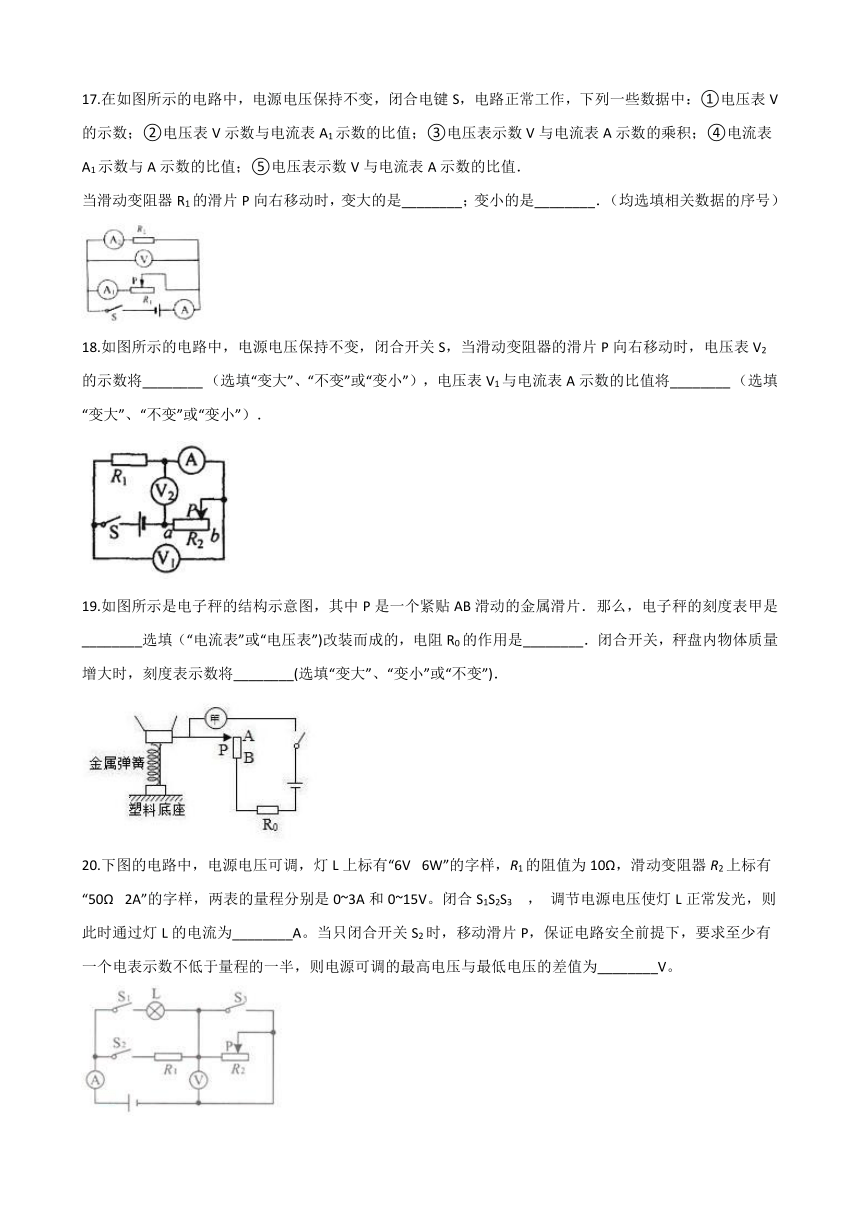

17.在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．
当滑动变阻器R1的滑片P向右移动时，变大的是________；变小的是________．（均选填相关数据的序号）
18.如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V2的示数将________?（选填“变大”、“不变”或“变小”），电压表V1与电流表A示数的比值将________?（选填“变大”、“不变”或“变小”）．
19.如图所示是电子秤的结构示意图，其中P是一个紧贴AB滑动的金属滑片．那么，电子秤的刻度表甲是________选填（“电流表”或“电压表”)改装而成的，电阻R0的作用是________．闭合开关，秤盘内物体质量增大时，刻度表示数将________(选填“变大”、“变小”或“不变”)．
20.下图的电路中，电源电压可调，灯L上标有“6V? 6W”的字样，R1的阻值为10Ω，滑动变阻器R2上标有“50Ω? 2A”的字样，两表的量程分别是0~3A和0~15V。闭合S1S2S3 ， 调节电源电压使灯L正常发光，则此时通过灯L的电流为________A。当只闭合开关S2时，移动滑片P，保证电路安全前提下，要求至少有一个电表示数不低于量程的一半，则电源可调的最高电压与最低电压的差值为________V。
21.如图所示，电源电压12V保持不变，小灯泡L的规格为”6V3W”，滑动变阻器的最大阻值为12Ω，电流表的量程为0～3A．当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为________Ω，当开关S1、S2都闭合时，要保证电路各元件安全，整个电路电功率的变化范围是________W。
22.如图甲所示，小灯泡的额定电压为 6V。R2的滑片 P2移至最左端，闭合开关 S，先将 R1的滑片 P1由最右端移至最左端，图乙是这一程中电流表与电压表示数的关系图像。然后保持滑片 P1位置不动，将滑片 P2向右移动直至小灯泡正常发光，图丙是这一过程中电压表示数与R2连入阻值的关系图像。则 R1=________Ω，滑动变阻器 R2的最大阻值为________Ω，小灯泡的额定功率为________W。
答案解析部分
一、单选题
1. A
【解析】解答：解：
（1）当天然气浓度增大时，气敏电阻R的阻值减小，电路中的总电阻减小；
根据I=可知，电路中的电流变大，由U=IR可知R0电压变大，即电压表示数变大，故①正确；
根据P=UI可知，电路消耗的总功率变大，故③错误；
（2）当天然气浓度减小时，气敏电阻R的阻值增大，电路中的电流变小，故②错误；
根据欧姆定律可知，电压表与电流表示数的比值等于定值电阻R0的阻值，所以两者的比值不变，故④正确．由此A正确，BCD错误．
故选A．
分析：由电路图可知两电阻串联，电压表测量R0两端的电压；
根据天然气浓度的变化确定气敏电阻R的变化，根据欧姆定律确定电路中电流的变化和电压表示数的变化以及电压表与电流表示数的比值变化，根据P=UI可知电路中消耗总功率的变化．
2. D
【解析】解答：A．只闭合S1时，电路为L1的基本电路，则L1发光、L2断路不发光，电流表A1与L1串联， A1测L1的电流，A不符合题意；
B．只闭合S2时，电路断路，Ll、L2都不发光，B不符合题意；
CD．闭合S1、S2时，分析电流路径可知L1、L2并列连接在电源的正负极两端，则L1、L2并联，电流表A1、A2分别测量通过L1、L2的电流，C不符合题意，D符合题意。
故答案为：D

分析：根据开关的状态，顺次连接的电路是串联电路，并列连接的验电器是并联电路。
3. C
【解析】解答：解：由电路图可知，滑动变阻器与灯泡并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测灯泡支路的电流，因电源电压不变，所以，滑片移动时，电压表的示数不变，C符合题意；
因滑动变阻器与灯泡并联，所以，滑片移动时，通过L的电流和实际功率不变，其亮暗不变，电流表A2的示数不变，BD不合题意；
滑动变阻器滑片P向右移动时，接入电路中的电阻变大，由I= 可知，通过滑动变阻器的电流变小，通过灯泡的电流不变，由于并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小，A不符合题意．
故答案为：C．
分析： 滑动变阻器与灯泡并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测通过灯泡的电流 . 根据滑片移动时通过L电流的不变和实际功率不变，进一步判断灯泡亮暗的变化；根据滑片向右移动时接入电路中电阻大，根据欧姆定律判断通过滑动变阻器电流的变化，再根据并联电路的电流特点判断干路电流的变化．
4. D
【解析】解答：由电路图知，变阻器与 串联，电压表测变阻器两端的电压；当光强强度减弱时，光敏电阻 的阻值增大，根据欧姆定律知，电路中的电流减小，根据串联电压分压的特点知，定值电阻分得的电压减小，电阻 两端的电压增大。
故答案为：D。

分析：在串联电路中，当电阻变大，电流减小，变大的电阻分压变大。
5.D
【解析】解答：解：由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测滑动变阻器两端电压；闭合开关，滑片P向右移动过程中，滑动变阻器接入电路的阻值变大，电路总电阻增大；
滑片向右移动过程中，滑动变阻器接入电路阻值变大，电路总电阻变大，电源电压不变，由欧姆定律可知，电路电流减小，电流表示数减小，滑动变阻器分压变大，电压表示数变大；故ABC错误；
电压表测滑动变阻器两端电压，电流表测电路电流，电压表与电流表示数是滑动变阻器阻值，滑片向右移动时，滑动变阻器接入电路的阻值增大，则电压表示数与电流表示数的比值变大，故D正确．
故选：D．
分析：分析清楚电路结构，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用串联电路特点与欧姆定律分析答题．
6. B
解析：各元件都能安全使用，即表明电路中的实际电流不超过小灯泡和变阻器的额定电流；
然后比较小灯泡和变阻器的额定电流的大小，采用额定电流较小的作为该题切入点．
解答：I灯额===0.5A
∵小灯泡与变阻器串联，并各元件都能安全使用，且I灯额＜IR额
∴电路中通过电流不超过0.5A，而最大值为I=I灯额=0.5A
∴UR=U总-U灯额=12-3=9V
∴变阻器接入电路的最小阻值为R==18Ω
故选B．
【点评】该题要正确理解“各元件都能安全使用”这句话，然后计算各元件的额定电流或电压，根据串联或并联的特点，采用较小者作为切入点．
另：“元件能安全使用”和“元件能正常使用”这两句话的含义是不相同的，做题时要认真审题．
7. C
【解析】解答：由电路图知滑动变阻器的电阻丝全部接入电路，无论怎样移动滑动变阻器的滑片，电路中的电阻、电流都不变，灯泡的亮度不变，电压表测滑动变阻器右边部分两端的电压，滑动变阻器的滑片P向右移动的过程中，滑动变阻器的右边阻值变小，根据I=的变形式U=IR知电压表的示数变小，A、B、D不符合题意，C符合题意。
故答案为：C。
分析：先根据电路的连接情况判断电路中电阻、电流的变化情况，判断灯泡的亮度变化情况；根据电压表的连接情况和、I=的变形式U=IR判断电压表的示数变化情况。
8. A
【解析】解答：解：由电路图可知，开关S闭合后，如果乙为电流表，将会造成电源短路；如果甲为电流表，则L2被短路、不能工作；
所以，甲、乙均为电压表，此时灯L1、L2串联连接，电压表甲测L2两端电压，电压表乙测电源电压；
因串联电路中总电压等于各分电压之和，
所以，两灯泡两端的电压之比： ＝ ＝ ＝ ，
因串联电路中各处的电流相等，且灯泡L1、L2都能正常发光，
所以，由P＝UI可得，两灯泡的额定功率之比： ＝ ＝ ＝ 。
故答案为：A。
分析：结合路途，首先判断甲乙两表到底是电压表还是电流表，再结合电功率计算公式P＝UI及串联分压原理可得两灯泡的额定功率之比.
9. D
【解析】解答：AB、由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流，因电源的电压不变，所以，滑片移动时，电压表V的示数不变，AB不符合题意；
CD、因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A2的示数不变，当滑动变阻器滑片P向右移动时，接入电路中的电阻变大，由 可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小，因电压表V的示数不变，电流表A2的示数不变，电流表A1的示数变小，所以，电压表V示数与电流表A1示数比值变大，电压表V示数与电流表A2示数比值不变，C不符合题意，D符合题意.
故答案为：D.
分析：由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2电流的变化，根据并联电路的电流特点可知干路电流的变化，然后得出电压表V示数与电流表A1示数比值和电压表V示数与电流表A2示数比值的变化.
10. C
【解析】解答：解：由电路图可知，定值电阻R与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流，
当滑动变阻器的滑片P向右滑动时，接入电路中的电阻变小，电路中的总电阻变小，
由I= 可知，电路中的电流变大，即电流表的示数变大，故BD错误；
由U=IR可知，R两端的电压变大，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压变小，即电压表的示数变小，故A错误、C正确．
故选C．
分析：由电路图可知，定值电阻R与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化，根据串联电路的电压特点可知变阻器两端的电压变化．
11. C
【解析】解答：解：因电压表的内阻很大、在电路中相当于断路，
所以，滑片移动时，接入电路中的电阻不变，
此时灯泡L与滑动变阻器R的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，
由I＝ 可知，电路中的电流不变，即电流表的示数不变，B不符合题意；
因灯泡的亮暗取决于实际功率的大小，
所以，由P＝I2R可知，灯泡的实际功率不变，亮暗不变，A不符合题意；
由P＝UI可知，电路的总功率不变，D不符合题意；
当滑片P向左移动时，电压表并联部分的电阻变大，
由U＝IR可知，电压表的示数变大，C符合题意。
故答案为：C。

分析：滑动变阻器滑片向左端移动，接入电路中的电阻变化，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
12. C
【解析】解答：(1)由电路图可知,只闭合开关S1,将滑片P移到中点时,R1与 R滑串联，电压表测滑动变阻器两端的电压，因串联电路中总电压等于各分电压之和，所以,R1两端的电压：U1＝U?U滑＝U?6V，则电阻R1的功率：P1 ；当闭合开关S1、S2,将滑片移到最左端时,R1与R2并联，因并联电路中各支路两端的电压相等，所以,电阻R2的功率P2 ??? ；则 ;解得：U＝9V，A不符合题意；
(2)只闭合开关S1 ， 将滑片P移到中点时，,R1与 R滑串联，电压表测变阻器两端的电压，因串联电路中总电压等于各分电压之和，所以,R1两端的电压：U1＝U?U滑＝U?6V＝9V?6V＝3V，因串联电路中各处的电流相等，所以，电路中的电流：I ；即 ；解得：R滑＝40Ω，B不符合题意；
(3)闭合开关S1、S2,将滑片移到最左端,R1与R2并联，电路中的总电阻最小，电路的总功率最大，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻：R并＝ Ω，电路的最大功率：P大 12.15W，C符合题意；
(4)R1与滑动变阻器的最大阻值串联时，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小功率：P小＝ ＝1.62W，D不符合题意。
故答案为：C
分析：（1）由电路图可知，只闭合开关S1 ， 将滑片P移到中点时，R1与串联；
（2）只闭合开关S1 ， 将滑片P移到中点时，利用欧姆定律U=IR得出等式即可求出滑动变阻器接入电路中的电阻，然后求出滑动变阻器的最大阻值；
（3）闭合开关S1、S2 ， 将滑片移到最左端，电路中的总电阻最小，电路的总功率最大；
（4）R1与滑动变阻器的最大阻值串联时电路中的总电阻最大，电路的总功率最小.
13. D
【解析】解答：解：A、已知两灯并联时，由两灯的实际电功率均不得超过其额定电功率可得，电源电压U=6V，
则R1= = =3Ω；R2= = =9Ω，I2实= = = A=0.67A；
干路电流最大值：I=I1+I2实=2A+0.67A=2.67A，故A错误；
B、不考虑温度对灯丝电阻的影响，且两灯的实际电功率均不得超过其额定电功率，
故两灯串联时，电路中电流最大为1A，总电压最大值：U串=I串（R1+R2）=1A（3Ω+9Ω）=12V，故B错误；
C、两灯并联时，电源电压U=6V，L1的功率：P1=UI1=6V×2A=12W；
L2的功率：P2= = =4W，并联时，总功率最大值为：P并=P1+P2=12W+4W=16W，故C错误；
D、不考虑温度对灯丝电阻的影响，且两灯的实际电功率均不得超过其额定电功率，
故两灯串联时，电路中电流最大为1A，P1=I2R1=（1A）2×3Ω=3W，故D正确．
故选D．
分析：由已知条件可求额定电流、电阻，根据串并联的特点分析解答．
14. D
【解析】解答：解：闭合开关S后，R1与R2串联，电压表V1测R1两端的电压，电压表V2测电源两端的电压，电流表测电路中的电流，因电源电压保持不变，所以，滑片移动时，电压表V2的示数不变，故B错误；
将滑动变阻器R2的滑片P从最右端向中点移动，接入电路中的电阻变小，电路中的总电阻变小，
由I=可知，电路中的电流变大，即电流表的示数变大，
由U=IR可知，R1两端的电压变大，即电压表V1的示数变大，故A错误；
由R=可知，电压表V1示数与电流表A示数之比等于R1的阻值，
所以，电压表V1示数与电流表A示数之比不变，故C错误，D正确．
故选D．
分析：闭合开关S后，R1与R2串联，电压表V1测R1两端的电压，电压表V2测电源两端的电压，电流表测电路中的电流，根据电源的电压可知滑片移动时电压表V2示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据欧姆定律结合R1的阻值判断电压表V1示数与电流表A示数之比的变化．
15. D
【解析】由图可知，R1与R2串联，电压表测R1两端的电压．图中，当滑片向右滑动时，R2的电阻变大，则电路的总电阻变大，电路总电压等于电源电压保持不变，根据欧姆定律I=可知，电路中电流变小（电流表示数变小)，R1的阻值不变，根据U1=IR1可知R1两端电压变小（电压表示数变小)．
故选D．
16. C
【解析】解答：解：由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流，
将滑片从左向右移动时，接入电路中的电阻变大，电路的总电阻变大，
由I可知，电路中的电流变小，即电流表的示数变小，AB不符合题意；
变阻器接入电路中的电阻变大，由串联电路的分压特点可知，滑动变阻器两端的电压变大，灯泡两端的电压变小，C符合题意、D不符合题意。
故答案为：C。
分析：结合电路图，理清元件的连接方式，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律I=可知电路中电流的变化，根据串联电路的电压特点可知L两端的电压变化.
二、填空题
17.②④⑤；③
【解析】解答：解：（1）当电键S由断开到闭合时，电压表测量的对象不会改变，始终是测量电源电压，因此电压表的示数不变．（2）开关闭合后，R1和R2并联，当滑动变阻器的滑片P向右移动时，
根据I= ，可知，U、R2的大小不变，R1接入电路的电阻变大；通过R2的电流不变，通过R1的电流I1变小，电压表V示数与电流表A1示数的比值为R2的电阻，变大．（3）根据并联电路干路电流等于各支路电流之和可知，电流表A的示数为I=I1+I2 ，
电流表A示数变化量与电流表A1示数变化量是相同的，即电流表A示数也变小；电压表示数V与电流表A示数的乘积变小，电压表示数V与电流表A示数的比值为总电阻，总电阻变大；电压表V的示数与电流表A与A1的示数差的比值等于R2的阻值，故比值不变．
电流表A1示数与A示数的减小量是相同的，故其比值变大．
故答案为：②④⑤；③．
分析：（1）分析电路可知，电压表测量电源电压，开关断开时，电路中只有电阻R2；开关闭合时，电路中R1和R2并联．（2）闭合电键S，电源电压保持不变，电压表的示数不变；当滑动变阻器的滑片P向右移动时，R1接入电路的电阻变大；根据欧姆定律可知通过R1的电流变化，由并联电路的电流规律可判断电流表A示数变化，最后根据电压表V的示数与电流表A与A1的示数差的比值等于R2的阻值进行判断．
18. 变大
；不变
【解析】解答：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I=U/R ，∴电路中的电流变小，R1两端的电压变小，
∵串联电路中总电压等于各分电压之和，
∴R2两端的电压变大，即电压表V2的示数将变大，
∵电压表V1与电流表A示数的比值等于定值电阻R1的阻值，
∴电压表V1与电流表A示数的比值不变。
分析：电路的动态分析；串联电路的电压规律；滑动变阻器的使用。
19. 电流表；保护电路；变大
【解析】解答：由图可知刻度表甲串联在电路中，因此是电流表改装而成的．R0串联在电路中，串联分压起到保护电路的作用．闭合开关，秤盘内物体质量增大时弹簧被压缩，接入电路电阻变小，电压不变，根据公式 可知刻度表示数将变大．
分析：电流表在电路中串联使用；串联电路中电阻变小，电流变大。
20. 1；26
【解析】解答：由于灯L上标有“6V6W”的字样，所以灯L正常发光时，通过灯L的电流是： =1A；当只闭合开关S2时，R1与R2串联，电压表测量滑动变阻器两端的电压，由于滑动变阻器R2上标有“50Ω2A”的字样，所以，电路的最大电流是：I最大=2A，此时，R1的两端有最大电压：U1最大=2A×10Ω=20V；若此时电压表的示数是15V，则滑动变阻器接入电路的阻值是： ，即符合要求，所以，电源电源为最大值，即U最大=U1最大+15V=35V；当滑动变阻器接入最大电阻，且电压表示数为量程的一半时，电路电阻最大，电流最小为 ，此时R1的两端有最小电压：U1最小=0.15A×10Ω=1.5V，即电路有最小电压，U最小=1.5+7.5V=9V，所以，电源可调的最高电压与最低电压的差值是：U最大-U最小=35V-9V=26V。
故答案为：1；26.
分析：结合电路图，理清开关处于不同状态时元件的连接方式，根据P=UI求出此时通过灯L的电流；当电压表的示数最大且电路中的电流最大时电源的电压最大，根据串联电路的特点和欧姆定律求出电源的最大电压；当滑动变阻器接入电路中的电阻最大且电压表的示数恰好为量程的一半时电源的电压最小，根据串联电路的特点和欧姆定律求出电路中的电流，再根据欧姆定律求出此时R1两端的电压，利用串联电路的电压特点求出电源的最小电压，然后得出电源可调的最高电压与最低电压的差值.
21. 12；24W～36
【解析】解答：解：（1）当S1、S2都断开时，R1与L串联，灯正常发光时的电压UL＝6V，功率PL＝3W，
因串联电路中各处的电流相等，
所以，由P＝UI可得，电路中的电流：I＝IL＝ ＝ ＝0.5A，
因串联电路中总电压等于各分电压之和，
所以，R1两端的电压：U1＝U﹣UL＝12V﹣6V＝6V，
由I＝ 可得，R1的阻值：R1＝ ＝ ＝12Ω；（2）当S1、S2均闭合时，L短路，R1、R2并联，电流表测量的是干路中的电流，
因电流表的量程为0～3A，所以，电路中的最大电流为3A，
因并联电路中各支路两端的电压相等，
所以，整个电路的最大电功率：P大＝UI大＝12V×3A＝36W；
当滑动变阻器接入电路的电阻最大时，电路的总电阻最大，电路的总功率最小，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：R＝ ＝ ＝6Ω，
电路消耗的最小总功率：P小＝ ＝ ＝24W，
所以，整个电路电功率的变化范围是24W～36W。
故答案为：12；24W～36。
分析：结合电路图，理清开关处于不同状态时元件的连接方式及电流表的测量对象，结合灯泡的铭牌，求出电路中的电流，根据分压特点求出R1两端的电压，根据欧姆定律I＝ 求出R1的阻值；根据电流表量程判断出电流最大值，根据P=UI求出功率最大值；滑动变阻器连入电路电阻最大时，总电流最小，根据P=UI求出功率最小值.
22. 10；20；3
【解析】解答：由电路图知，电阻R1、灯泡和R2串联在电路中，滑片P1由最右端移至最左端的近程中，电阻R1接入电路的电阻不变，但电压表所测的电压变小，因为电压表测的是电阻R2、灯泡及R1的部分电压，而R1的这部分电阻在这个过程中变小，所以滑片P1在最右端时电压表测的是电源电压U，在最左端时，电压表测电阻R2及灯泡两端的总电压U1 ， 由图乙知U=12V，U总=9V，I=0.3A
那么P在最左端时，R1两端的电压U1=U-U总=12V-9V=3V
则 由图丙知，滑动变阻器R2最大阻值为20Ω。P1保持在最左端不动，P2向右移动的过程中，R2接入电路的阻值变小，则电压表的示数变小。当灯泡正常发光时，结合题意及图丙知，电压表的示数为7V。此时R1两端的电压U1＇=U-U总＇=12V-7V=5V
此时，通过电路的电流
所以小灯泡的额定功率P=U额I1=6V×0.5A=3W

分析：分析电路结构，定值电阻、灯泡和滑动变阻器是串联关系，电流表测量电流，电压表测量滑动变阻器、灯泡和定值电阻左侧的电压之和，结合电流、电压和电阻的图像，结合欧姆定律求解即可。
