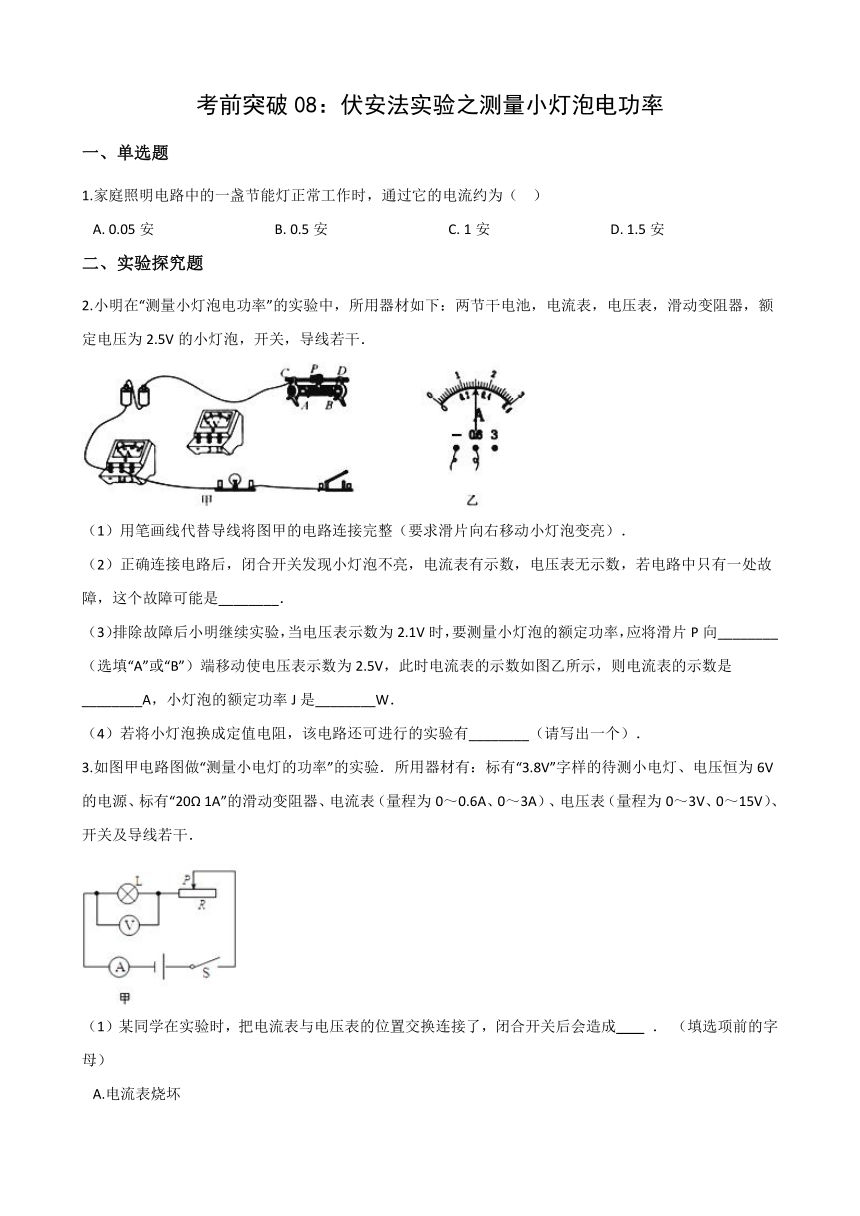

考前突破08：伏安法实验之测量小灯泡电功率
一、单选题
1.家庭照明电路中的一盏节能灯正常工作时，通过它的电流约为（? ?）
A.?0.05安???????????????????????????????????B.?0.5安???????????????????????????????????C.?1安???????????????????????????????????D.?1.5安
二、实验探究题
2.小明在“测量小灯泡电功率”的实验中，所用器材如下：两节干电池，电流表，电压表，滑动变阻器，额定电压为2.5V的小灯泡，开关，导线若干．
（1）用笔画线代替导线将图甲的电路连接完整（要求滑片向右移动小灯泡变亮）．
（2）正确连接电路后，闭合开关发现小灯泡不亮，电流表有示数，电压表无示数，若电路中只有一处故障，这个故障可能是________．
（3）排除故障后小明继续实验，当电压表示数为2.1V时，要测量小灯泡的额定功率，应将滑片P向________（选填“A”或“B”）端移动使电压表示数为2.5V，此时电流表的示数如图乙所示，则电流表的示数是________A，小灯泡的额定功率J是________W．
（4）若将小灯泡换成定值电阻，该电路还可进行的实验有________（请写出一个）．
3.如图甲电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω 1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．
（1）某同学在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成 ?????? ． （填选项前的字母）
A.电流表烧坏
B.电压表烧坏
C.小电灯烧坏
D.小电灯不亮
（2）另一同学按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：________．
（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，当电压表示数为________?V，小电灯正常发光，此时电流表示数如图乙，电流表的示数为________?A，小电灯的额定功率为________?W；
（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，为了仍能测出小电灯的额定功率，请你将图丙实物元件连接成符合要求的实验电路．
4.王刚同学做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线若干．
（1）请你根据图甲中的电路图，用笔画线代替导线，将图乙中的实物电路连接完整（要求滑动变阻器的滑片向左移灯变亮）；

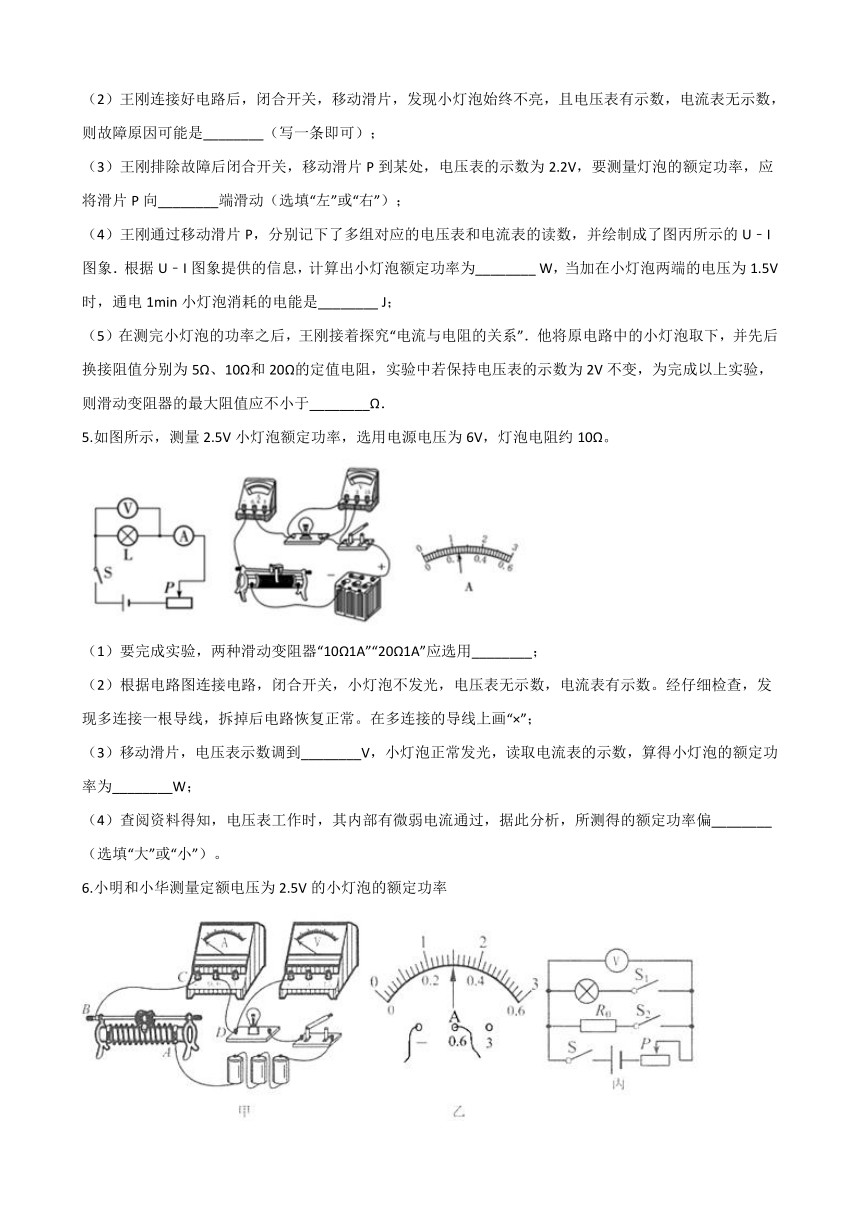

（2）王刚连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障原因可能是________（写一条即可）；
（3）王刚排除故障后闭合开关，移动滑片P到某处，电压表的示数为2.2V，要测量灯泡的额定功率，应将滑片P向________端滑动（选填“左”或“右”）；
（4）王刚通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了图丙所示的U﹣I图象．根据U﹣I图象提供的信息，计算出小灯泡额定功率为________?W，当加在小灯泡两端的电压为1.5V时，通电1min小灯泡消耗的电能是________?J；
（5）在测完小灯泡的功率之后，王刚接着探究“电流与电阻的关系”．他将原电路中的小灯泡取下，并先后换接阻值分别为5Ω、10Ω和20Ω的定值电阻，实验中若保持电压表的示数为2V不变，为完成以上实验，则滑动变阻器的最大阻值应不小于________Ω．
5.如图所示，测量2.5V小灯泡额定功率，选用电源电压为6V，灯泡电阻约10Ω。
（1）要完成实验，两种滑动变阻器“10Ω1A”“20Ω1A”应选用________；
（2）根据电路图连接电路，闭合开关，小灯泡不发光，电压表无示数，电流表有示数。经仔细检查，发现多连接一根导线，拆掉后电路恢复正常。在多连接的导线上画“×”；
（3）移动滑片，电压表示数调到________V，小灯泡正常发光，读取电流表的示数，算得小灯泡的额定功率为________W；
（4）查阅资料得知，电压表工作时，其内部有微弱电流通过，据此分析，所测得的额定功率偏________（选填“大”或“小”）。
6.小明和小华测量定额电压为2.5V的小灯泡的额定功率

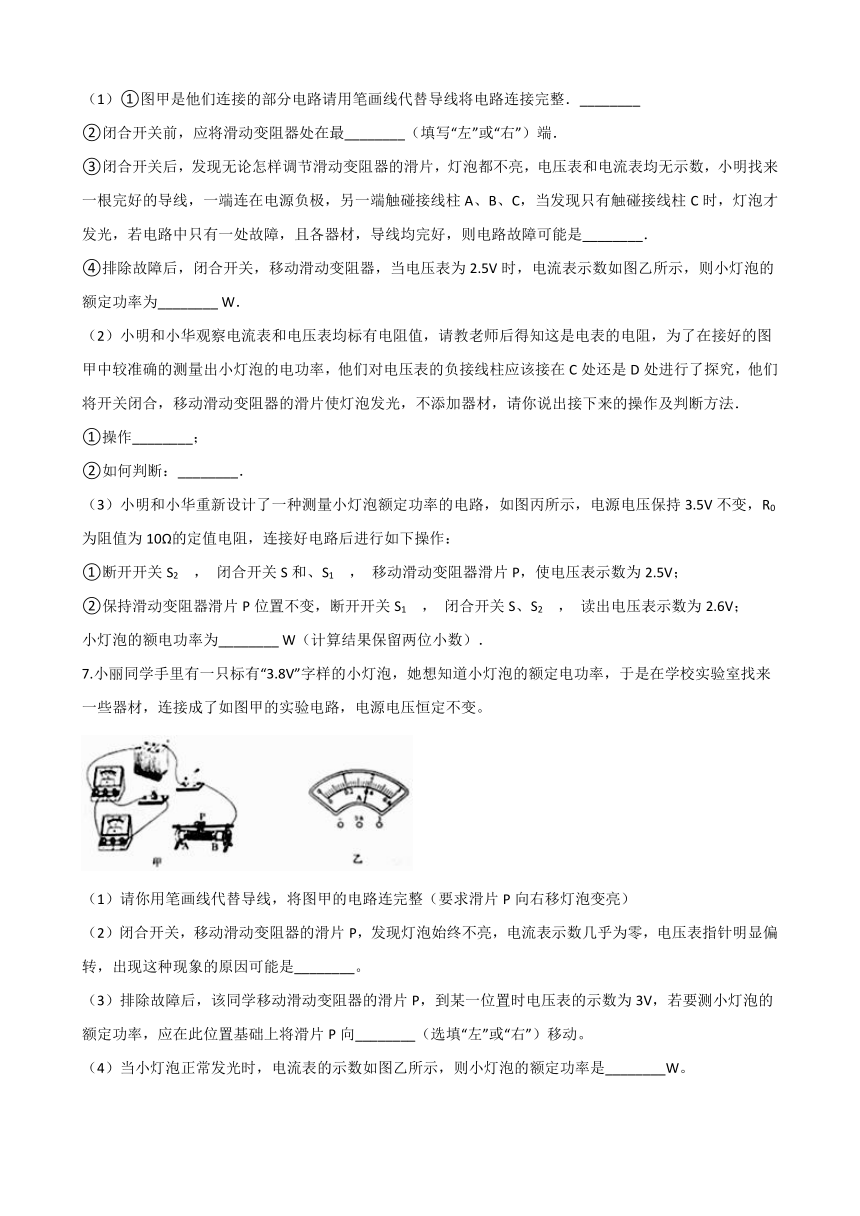

（1）①图甲是他们连接的部分电路请用笔画线代替导线将电路连接完整．________
②闭合开关前，应将滑动变阻器处在最________（填写“左”或“右”）端．
③闭合开关后，发现无论怎样调节滑动变阻器的滑片，灯泡都不亮，电压表和电流表均无示数，小明找来一根完好的导线，一端连在电源负极，另一端触碰接线柱A、B、C，当发现只有触碰接线柱C时，灯泡才发光，若电路中只有一处故障，且各器材，导线均完好，则电路故障可能是________．
④排除故障后，闭合开关，移动滑动变阻器，当电压表为2.5V时，电流表示数如图乙所示，则小灯泡的额定功率为________?W．
（2）小明和小华观察电流表和电压表均标有电阻值，请教老师后得知这是电表的电阻，为了在接好的图甲中较准确的测量出小灯泡的电功率，他们对电压表的负接线柱应该接在C处还是D处进行了探究，他们将开关闭合，移动滑动变阻器的滑片使灯泡发光，不添加器材，请你说出接下来的操作及判断方法．
①操作________；
②如何判断：________．
（3）小明和小华重新设计了一种测量小灯泡额定功率的电路，如图丙所示，电源电压保持3.5V不变，R0为阻值为10Ω的定值电阻，连接好电路后进行如下操作：
①断开开关S2 ， 闭合开关S和、S1 ， 移动滑动变阻器滑片P，使电压表示数为2.5V；
②保持滑动变阻器滑片P位置不变，断开开关S1 ， 闭合开关S、S2 ， 读出电压表示数为2.6V；
小灯泡的额电功率为________?W（计算结果保留两位小数）．
7.小丽同学手里有一只标有“3.8V”字样的小灯泡，她想知道小灯泡的额定电功率，于是在学校实验室找来一些器材，连接成了如图甲的实验电路，电源电压恒定不变。
（1）请你用笔画线代替导线，将图甲的电路连完整（要求滑片P向右移灯泡变亮）
（2）闭合开关，移动滑动变阻器的滑片P，发现灯泡始终不亮，电流表示数几乎为零，电压表指针明显偏转，出现这种现象的原因可能是________。
（3）排除故障后，该同学移动滑动变阻器的滑片P，到某一位置时电压表的示数为3V，若要测小灯泡的额定功率，应在此位置基础上将滑片P向________（选填“左”或“右”）移动。
（4）当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是________W。

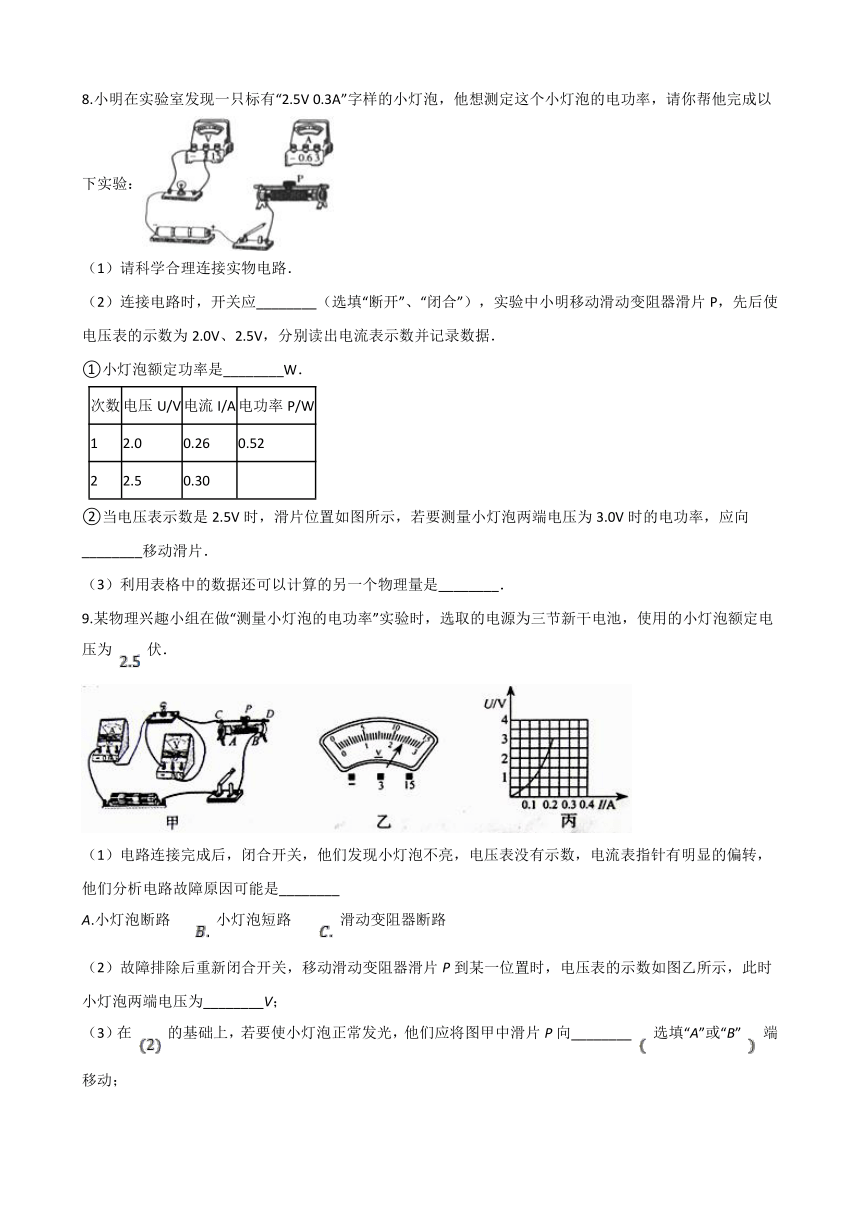

8.小明在实验室发现一只标有“2.5V 0.3A”字样的小灯泡，他想测定这个小灯泡的电功率，请你帮他完成以下实验：
（1）请科学合理连接实物电路．
（2）连接电路时，开关应________（选填“断开”、“闭合”），实验中小明移动滑动变阻器滑片P，先后使电压表的示数为2.0V、2.5V，分别读出电流表示数并记录数据．
①小灯泡额定功率是________W．
次数
电压U/V
电流I/A
电功率P/W
1
2.0
0.26
0.52
2
2.5
0.30
②当电压表示数是2.5V时，滑片位置如图所示，若要测量小灯泡两端电压为3.0V时的电功率，应向________移动滑片．
（3）利用表格中的数据还可以计算的另一个物理量是________．
9.某物理兴趣小组在做“测量小灯泡的电功率”实验时，选取的电源为三节新干电池，使用的小灯泡额定电压为 伏．
（1）电路连接完成后，闭合开关，他们发现小灯泡不亮，电压表没有示数，电流表指针有明显的偏转，他们分析电路故障原因可能是________
A.小灯泡断路????? 小灯泡短路?????? 滑动变阻器断路
（2）故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，此时小灯泡两端电压为________V；
（3）在 的基础上，若要使小灯泡正常发光，他们应将图甲中滑片P向________ 选填“A”或“B” 端移动；
（4）他们移动滑片P ， 记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象，根据图象信息，可知小灯泡的额定功率是________W；
10.在“测量小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V．
（1）图甲是小莉同学已连接的部分电路，请你用笔画线代替导线将电路连接完整，使滑片P向右移动时滑动变阻器接入电路的电阻变大．
（2）小莉连接好电路后，闭合开关，逐渐减小滑动变阻器接入电路的阻值，发现小灯泡始终不亮，电压表有示数，电流表指针几乎不偏转，出现此现象的原因可能是________．
（3）排除故障后，闭合开关进行实验，移动滑动变阻器的滑片P，眼睛应先注视________表示数，然后读出另一表示数，并做好数据记录．图乙的U﹣I图象是小莉根据多组实验数据绘制的，根据图象可得小灯泡的额定功率是________?W．
（4）根据图象，小莉还发现小灯泡的电阻是变化的，造成这一变化的原因是________．
（5）小莉上网查阅资料发现，在相同的额定电压下工作时，LED灯比小灯泡亮，经研究得知，是因为LED灯工作时________转化为________的效率比小灯泡高．
11.在“测量小灯泡电功率”的实验中，灯泡上标有“2.5V”字样．
（1）如图甲所示，所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（2）正确接线后．闭合开关前，滑动变阻器的滑片应调至________（选填“A”或“B”）端．开关闭合后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查各元件完好，为了能使小灯泡发光，下一步应进行的操作是________．
（3）实验中移动滑片P到某一位置时电压表示数为2.3V，若要测量小灯泡的额定功率，应将滑片P向________（选填“A”或“B”）端移动直到小灯泡正常发光，此时电流表的读数如图乙，则小灯泡的额定功率是________?W．
（4）小明在实验中除了测量小灯泡的额定功率，还分别测量高于、低于额定电压下灯泡的电功率，并分别记录灯泡亮度情况．该同学进行三次测量的目的是 ??????
A.求平均值减少测量误差
B.避免偶然性，寻找普遍规律
C.研究不同电压下灯泡的亮度与电功率的关系
（5）同组小华利用电压表和定值电阻R0 ， 也测出了此小灯泡的额定功率，如图丙所示．请只添加两条导线完成图所示的实验电路的连接．
12.在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，电阻大约为10Ω，有两个规格分别为“10Ω 1A”、“50Ω 2A”的滑动变阻器，电源电压为6V。
（1）在本实验中应选择规格为________的滑动变阻器；
（2）小明设计了如上图甲所示的实验电路图，按照电路图请用笔画线代替导线将图乙中的实物连接完整。
（3）电路连接正确无误后，小明同学根据实验测得的数据绘制了如图丙所示的I-U关系图象。由图象可知，小灯泡的额定功率是________W。
（4）结合图丙的信息思考：能否利用图甲电路，采用控制变量的方法来“探究电流与电压的关系”并说明理由。________。
（5）实验过程中，若将电压表和电流表互换位置，闭合开关后，小灯泡________（填“亮”或“不亮”），这时电压表的示数约为________V。
13.在“测量小灯泡额定功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω．
（1）用笔画线代替导线在图甲中完成实物电路的连接．
（2）小明进行试触时发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可能是 ?????? ．
A.小灯泡短路
B.小灯泡断路
C.滑动变阻器处断路
（3）实验中，小明看到电压表示数为l.5V，要使小灯泡正常发光应向________（选填“A”或“B”）端移动滑动变阻器的滑片，同时视线应注意观察________（选填“电流表”或“电压表”）示数变化情况，当灯正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是________?W．
14.同学们在“探究小灯泡实际功率的规律”时，用两节新干电池串联组成的电源和标有“2V”字样的小灯泡等元件连接了如图甲所示的电路，请回答：
（1）闭合开关前，滑动变阻器的滑片应移到________处（选填“A”或“B”）；
（2）实验中，小飞发现闭合开关后，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表有示数，电压表无示数，则电路故障可能是________．
（3）小飞排除故障后，进行多次实验，并记下相应的电压表和电流表的示数，绘制成如图乙所示的I﹣U关系图象．根据图象可知，小灯泡的实际功率随实际电压的增大而________（选填“增大”、“减小”或“不变”），小灯泡正常发光时的电功率为________W；
（4）通过图表还可以发现，小灯泡的电阻是________的（选填“恒定不变”或“会改变”），可能原因是：________
15.如图所示，在“测量小灯泡的电功率”的实验中（小灯泡的额定电压为2.5V）：
?
（1）连接电路时，开关应________（选填“断开”或“闭合”）．
（2）图甲是未连接好的实验电路，请你用笔画线代替导线将它连接完整．
（3）连接好电路后，闭合开关，无论怎样移动变阻器的滑片，发现小灯泡都不亮、电流表无示数、电压表有示数，则故障原因可能是小灯泡________（选填“短路”或“断路”）．
（4）故障排除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是________?W．
（5）根据测出的数据，画出了小灯泡的电流与电压保护的关系图象，如图丙所示，发现图线是弯曲的，其主要原因是________．
（6）若把这样的两只灯泡串联接在4V的电源上，则此时每个灯泡消耗的实际功率是________?W．
16.实验桌上有如下器材：符合实验要求的电源一个、已调零的电流表和电压表各一块、滑动变阻器、电阻箱（）和开关各一个、导线若干。请你选用上述器材，设计一个实验证明“当电阻两端的电压保持不变时，电阻的阻值越大，电阻的电功率越小”。要求：
（1）画出实验电路图；
（2）写出实验步骤；
（3）画出实验数据记录表。
17.在“测量小灯泡电功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，所用滑动变阻器的最大阻值40Ω。
（1）请用笔画线代替导线在图甲中完成实物电路的连接；
（2）同学们进行试触时，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可能是________（选填“小灯泡断路”、“小灯泡短路”或“滑动变阻器处断路”）；
（3）某次实验中，同学们看到电压表示数为2V，要使灯泡L正常发光应向________（选填“A”或“B”）端移动滑片，同时视线应注意观察________（选填“电流表”或“电压表”）示数，直到灯泡正常发光．当小灯泡正常发光时，电流表示数如图乙示数，则小灯泡的额定功率是________W．
18.小亮在“测量小灯泡电功率”的实验中，所用的电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，所用滑动变阻器的最大阻值40Ω。
（1）请用笔画线代替导线在图甲中完成实物电路的连接（要求滑片P向B端移动时变阻器电阻变大）。________
（2）某次实验中，同学们看到电压表示数为1.8V，要使灯泡L正常发光应向________（选填“A”或“B”）端移动滑片，同时应注意观察________示数，当灯正常发光时，电流表示数如图乙所示为________A，则小灯泡的额定功率是________W；
（3）继续移到滑动变阻器的滑片，发现小灯泡发出耀眼的亮光，则此时小灯泡的功率________额定功率（选填“大于”、“等于”或“小于”）；
（4）实验中若不慎将电压表和电流表互换了位置，则小灯泡将________（填“不亮”、“很亮”、“正常发光”或“烧毁”）。
答案解析部分
一、单选题
1. A
【解析】解答：普通家用节能灯，正常工作时，电压为220V，功率约为10W，由公式P=UI得通过节能灯的电流：I ，A符合题意。
故答案为：A.
分析：估测节能灯的电功率，由公式P=UI得通过节能灯的电流.
二、实验探究题
2. （1）
（2）小灯泡短路
（3）B；0.3；0.75
（4）探究通过导体电流与导体两端电压的关系（伏安法测电阻）
【解析】解答：解：（1）向右移动灯泡变亮，滑动变阻器电阻变小，接B接线柱，电压表选择小量程并联灯泡两端，如图所示：
2）电流表有示数，电压表无示数，电压表中间短路则小灯泡短路；（3）灯泡额定电压2.5V，需要灯泡两端电压变大，滑动变阻器电压变小，电阻变小所以应该向B端滑动．
电流表示数I=0.3A，P=UI=2.5V×0.3A=0.75W；（4）换成定值电阻以后可以研究电阻一定，电流与电压的关系和测量定值电阻的阻值（伏安法测电阻）．
故答案为：（1）如图所示；（2）小灯泡短路；（3）B；0.3A；0.75W；（4）电流与电压的关系（伏安法测电阻）．
分析：（1）根据向右移动灯泡变亮说明电流变大，滑动变阻器电阻变小，靠近下接线柱；（2）根据电流表有示数说明电路中有短路，电压没有示数说明是电压表中间部分短路；（3）要测量额定电压说明灯泡电压要增大，根据串联分压滑动变阻器电压变小则电阻变小，根据电流表量程读出电流，根据P=UI计算电功率；（4）初中电学实验、探究电流与电压、电阻的关系，测量小灯泡电功率、伏安法测电阻电路图都基本一样．本题考查了“测量小灯泡电功率”的实验，涉及到实物电路图的连接、电流表的读数、电路故障的判断、电功率的计算和典型电学电路图的应用等，要注意电压表的量程要根据灯泡的额定电压确定．
3. （1）D
（2）小电灯断路；闭合开关前滑动变阻器滑片没有放到最大阻值处
（3）3.8；0.36；1.4
（4）解：如图所示：
?
【解析】解答：解：（1）把电流表与电压表的位置交换连接后，电压表串联在电路中，电路中电阻较大，电流较小，故灯泡不亮，选D；（2）闭合开关，将滑动变阻器的滑片移到最左端时，电路为灯泡的基本电路，灯不亮，电压表有较大的示数，说明电路故障为断路，并且电压表与电源两极相连，故小电灯断路；
开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：闭合开关前滑动变阻器滑片没有放到最大阻值处；（3）因为灯泡的额定电压为3.8V，所以闭合开关后，从大到小调节滑动变阻器的阻值，当电压表示数为3.8V时，小电灯正常发光；
根据图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.36A，则小电灯的额定功率：P=UI=3.8V×0.36A=1.4W；（4）将电源、滑动变阻器、灯泡、电流表组成串联电路，电压表并联在滑动变阻器两端，实物图如下图所示：
?
故答案为：（1）D；（2）小电灯断路；闭合开关前滑动变阻器滑片没有放到最大阻值处；（3）3.8；0.36；1.4．
分析：（1）电压表的电阻很大，故把电流表与电压表的位置交换连接后，电路中的电流很小；（2）根据电路图可知，闭合开关，将滑动变阻器的滑片移到最左端时，电路为灯泡的基本电路，根据灯泡的是否发光和电压表的示数确定电路故障；
开关闭合后，灯闪亮一下后立即熄灭，说明电路电流太大，电路电阻太小造成的，原因可能是闭合开关前滑动变阻器滑片没有放到最大阻值处；（3）当灯泡两端电压为额定电压时，灯泡正常发光；
根据电流表的量程、分度值以及指针的位置读出电流表的示数，根据P=UI求出灯泡的额定功率；（4）0～15V量程已损坏，而灯泡额定电压为3.8V，超过电压表的另一量程0～3V；电源电压是6V，灯泡正常发光时，与灯泡串联的滑动变阻器电压为6V﹣3.8V=2.2V，小于电压表量程0～3V，因此可以用电压表测滑动变阻器电压，以便间接测量灯泡电压，据此连接实物电路．
4. （1）解：如图：
（2）灯泡断路
（3）A
（4）0.5；13.5
（5）40
【解析】解答：解：（1）将电压表并联在灯泡两端，由滑动变阻器的滑片向左移灯变亮，将滑动变阻器的A接线柱与小灯泡左端接线柱相连，如图：
；（2）电流表无示数，说明电路断路，电压表于灯泡并联，有示数，说明灯泡之外的电路没有断路，又因为灯泡不亮，所以灯泡断路；（3）移动滑片P到某处，电压表的示数为2.2V，灯泡两端电压小于额定电压，所以滑动变阻器的滑片应向A端移动，以增大灯泡两端的电压，直至电压表示数达到灯泡的额定电压2.5V为止；（4）由图丙知，当U=2.5V时，I=0.2A，所以P=UI=2.5V×0.2A=0.5W；
当加在小灯泡两端的电压为1.5V时，小灯泡的电流为0.15A，
通电1min小灯泡消耗的电能：W=UIt=1.5V×0.15A×1×60s=13.5J；（5）电源电压为6V，定值电阻两端电压为2V，则滑动变阻器分压为6V﹣2V=4V，
当接入20Ω电阻时，由串联电路特点知：IR=I滑 ，
由欧姆定律有： = ，即： = ，解得：R滑=40Ω，即变阻器最大阻值应不小于40Ω．
故答案为：（1）如上图；（2）灯泡断路；（3）A；（4）0.5；13.5；（5）40．
分析：（1）由电路图可知，滑动变阻器与灯泡串联，电压表测量灯泡两端的电压；（2）电流表无示数，说明电路断路，电压表有示数，说明灯泡之外的电路完好，灯不亮说明灯泡断路；（3）灯泡两端电压小于额定电压，滑片应向A移动，直至灯泡电压为额定电压2.5V为止．（4）由图象求出额定电压U对应的电流I，由P=UI求出功率；根据灯丝的电阻随温度的升高而增大的特点分析电阻的变化原因．当加在小灯泡两端的电压为1.5V时，由图丙可知电流大小，再利用W=UIt可求电能；（5）应用串联电路特点与欧姆定律分析答题．
5. （1）20Ω1A
（2）
（3）2.5；0.6
（4）大
【解析】解答：(1)小灯泡额定电压为2.5V，灯泡电阻约10Ω，电源电压为6V，滑动变阻器两端电压为3.5V，由串联电路分压原理可得
滑动变阻器电阻至少为R′=14Ω
故应选用20Ω1A滑动变阻器。
(2)图中电压表负接线柱接到灯泡右接线柱这根导线多余，应拆掉，如下图所示：
(3)灯泡额定电压为2.5V，移动滑片，电压表示数调到2.5V，小灯泡正常发光。灯泡额定电压为2.5V，灯泡电阻约10Ω，电路中的电流约为
电流表量程应为0~0.6A，如图所示，示数为0.24A，小灯泡的额定功率为P=UI=2.5V×0.24A=0.6W
(4)电压表工作时，其内部有微弱电流通过，电流表示数大于灯泡中的电流，所测得的额定功率偏大。
分析：（1）定值电阻和滑动变阻器串联，滑动变阻器的规格大于定值电阻的阻值即可；
（2）电压表是测量电压的仪表，应并联在电路中，电压表与哪个用电器并联，就测量哪个用电器两端的电压；
（3）当灯泡两端的电压为额定电压时，功率为额定功率，利用公式P=UI求解即可；
（4）电流表外接，电压表的电阻有限，使得有电流流过电压表，测得的电流偏大。
6. （1）；左；变阻器断路；0.75
（2）分别将电压表的负接线柱接在C处和D处，分别记下电压表的示数和电流表的示数UC、IC ， UD、ID滑片，比较 与 的大小；若 ＞ ，说明电流表的分压较电压表的分流作用大，为避免电流表分得的电压对电压表测量的影响，要将电压表的负接线柱应该接D处； 若 ＜ ，说明电压表的分流较电流表的分压作用大，为避免电压表的分流对电流表测量的影响，要将电压表的负接线柱应该接C
（3）0.72
【解析】解答：解：（1）①因灯的电压为2.5V，电压表选用小量程与灯并联，如下所示：
②闭合开关前，应将滑动变阻器处在阻值最大处即最左端．③闭合开关后，发现无论怎样调节滑动变阻器的滑片，灯泡都不亮，电压表和电流表均无示数，说明电路断路；小明找来一根完好的导线，一端连在电源负极，当发现只有触碰接线柱C时，灯泡才发光，说明电源负极与C间发生断路，若电路中只有一处故障，则电路故障可能是变阻器断路；④移动滑动变阻器，当电压表为2.5V时，电流表示数如图乙所示，图中电流表选用小量程，分度值为0.02A，示数为0.3A，则小灯泡的额定功率为P=UI=2.5V×0.3A=0.75W．（2）在（1）①图中，分别将电压表的负接线柱接在C处和D处，分别记下电压表的示数和电流表的示数UC、IC ， UD、ID滑片，接到C时，电流表测量的电流大小等于通过灯的电流，而电压表测灯与电流表串联的电压；
接到D时，电压表测灯的电压是准确的，而电流表测通过电压表与灯的总电流；②若 ＞ ，说明电流表的分压较电压表的分流作用大，为避免电流表分得的电压对电压表测量的影响，要将电压表的负接线柱应该接D处；
若 ＜ ，说明电压表的分流较电流表的分压作用大，为避免电压表的分流对电流表测量的影响，要将电压表的负接线柱应该接C；（3）在上面的第2次操作中，保持持滑动变阻器滑片P位置不变，断开开关S1 ， 闭合开关S、S2 ， 读出电压表示数为2.6V；此时定值电阻与变阻器串联，根据串联电路的电压规律，变阻器的电压U滑=3.5V﹣2.6V=0.9V，根据分压原理， ，即 ，R滑= Ω；
故在第1次操作中，由串联电路的规律和欧姆定律，通过变阻器的电流即灯的额定电流：
IL= = A；
故灯的额定功率：PL=ULIL=2.5V× A≈0.72W．
故答案为：（1）①如上所示；②左；③变阻器断路；④0.75；（2）①分别将电压表的负接线柱接在C处和D处，分别记下电压表的示数和电流表的示数UC、IC ， UD、ID滑片，比较 与 ?的大小；
②若 ＞ ，说明电流表的分压较电压表的分流作用大，为避免电流表分得的电压对电压表测量的影响，要将电压表的负接线柱应该接D处；
若 ＜ ，说明电压表的分流较电流表的分压作用大，为避免电压表的分流对电流表测量的影响，要将电压表的负接线柱应该接C；（3）0.72．
分析：（1）①根据灯的额定电压确定电压表量程与灯并联；②闭合闭合开关前，应将滑动变阻器处在阻值最大处；③发现无论怎样调节滑动变阻器的滑片，灯泡都不亮，电压表和电流表均无示数，说明电路断路；找来一根完好的导线一端连在电源负极，另一端触碰接线柱A、B、C，当发现只有触碰接线柱C时，灯泡才发光，说明ABC处有断路；④根据图乙电流表小量程读数，根据P=UI求灯的额定功率；（2）①分析分别将电压表的负接线柱接在C处和D处时，电流表和电压表对测量灯的电流和电压的影响，确定通过比较 和 大小关系，确定是电压表还是电流表对测量的影响大；②若 ＞ ，说明电流表的分压较电压表的分流作用大，为避免电流表分得的电压对电压表测量的影响，要将电压表的负接线柱应该接D处；
若 ＜ ，说明电压表的分流较电流表的分压作用大，为避免电压表的分流对电流表测量的影响，要将电压表的负接线柱应该接C；（3）根据变阻器连入电路中电阻大小不变，由第2次操作，由串联电路的规律和欧姆定律可求变阻器连入电路 中的电阻大小，在第1次操作中，根据串联电路的规律和欧姆定律，求出通过变阻器的电流即灯的额定电流，根据P=UI求灯的额定功率．
7. （1）
（2）灯泡断路
（3）右
（4）1.444
【解析】解答：（1）要求滑片P向右移灯泡变亮，即电流变大，电阻变小，故滑片以右电阻丝连入电路中与灯串联，如下所示：
（2）闭合开关，移动滑动变阻器的滑片P，发现灯泡始终不亮，电流表示数几乎为零，电压表指针明显偏转，出现这种现象的原因可能是灯泡断路。（3）灯在额定电压下正常发光，示数为3V，小于灯的额定电压3.8V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压3.8V；（4）当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，则小灯泡的额定功率是：P＝UI＝3.8V×0.38A＝1.444W。
分析：测量小灯泡的电功率，涉及到滑动变阻器的正确连接（正确使用：A．应串联在电路中使用；B．接线要“一上一下”；C．通电前应把阻值调至最大的地方）和作用（a。保护电路；b.控制定值电阻两端的电压或电流大小）、实验操作的注意事项、电流表的使用（①电流表要串联在电路中；②接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出；③被测电流不要超过电流表的量程；④绝对不允许不经过用电器而把电流表连到电源的两极上）、额定功率的计算（灯在额定电压下正常发光，根据P=UI求额定功率）.
8. （1）
（2）断开；0.75；左
（3）小灯泡电阻
【解析】解答：解：（1）因灯正常工作时的电流为0.3A＜0.6A，所以电流表选用小量程，将变阻器、电流表串联接入电路，并注意变阻接线柱“一上一下”，如图所示：（2）为保障电路的安全，连接电路时开关应断开；①因小灯泡的额定电压来2.5V，对应的电流为0.3A，所以灯的额定电功率P额=U额I=2.5V×0.30A=0.75W；②由图知，变阻器滑片左边电阻丝连入电路，电压表示数是2.5V时，滑片位置如图所示，若要测量小灯泡两端电压为3.0V时的电功率，就要增大灯的电压，根据串联电路电压的特点，应减小变阻器的电压，由分压原理，减小变阻器连入电路中的电阻即可，故应向左移动滑片；（3）已知电压和电流，根据欧姆定律，还可计算对应的小灯泡的电阻值．
故答案为：（1）如上图所示；（2）断开；①0.75；②左；（3）小灯泡电阻．
分析：（1）根据灯正常工作时的电流确定电流表的量程，将电流表串联接入电路，注意变阻器接线柱的连接；（2）连接电路时，开关断开；①根据P额=U额I计算额定功率；②根据分压原理，确定滑片的移动方向；（3）由欧姆定律确定可以计算的另一个物理量．
9. （1）B
（2）2.4
（3）B
（4）0.5
【解析】解答： 电路连接完成后，闭合开关，他们发现小灯泡不亮，电压表没有示数，电流表指针有明显的偏转，
当小灯泡断路时，电流表不会有示数，A不符合题意；
小灯泡短路时，不会亮，电压表被短路没有示数，而电流表会有示数，符合题意；
滑动变阻器断路时，电压表和电流表都不会有示数，C不符合题意；选B。 故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，因为小灯泡的额定电压为2.5V，所以电压表应该使用的小量程，分度值为0.1V，读数此时小灯泡两端电压为2.4V； 在 的基础上，若要使小灯泡正常发光，即使小灯泡两端的电压升高，根据串联电路的分压特点，电压与电阻成正比，所以应调小滑动变阻器的阻值，则滑动变阻器两端分得电压会降低，灯泡两端的电压会升高，所以他们应将图甲中滑片P向B端移动； 他们移动滑片P ， 记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象，根据图象信息，可知小灯泡两端电压为2.5V时，电流为0.2A，所以额定功率为：
。
分析：测量小灯泡的电功率，涉及到滑动变阻器的正确连接（正确使用：A．应串联在电路中使用；B．接线要“一上一下”；C．通电前应把阻值调至最大的地方）和作用（a。保护电路；b.控制定值电阻两端的电压或电流大小）、实验操作的注意事项、电流表的使用（①电流表要串联在电路中；②接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出；③被测电流不要超过电流表的量程；④绝对不允许不经过用电器而把电流表连到电源的两极上）、额定功率的计算（灯在额定电压下正常发光，根据P=UI求额定功率）和故障分析（若断路，则电路中无电流，用电器不工作，断路处电压为电源电压；若短路，则被短路的不工作，两端无电压，其它电路完好，电路中有电流）.
10. （1）解：灯泡额定电压是2.5V，因此电压表选0～3V量程，滑动变阻器接A接线柱时，滑片向右移动时接入电路的电阻变大，滑动变阻器、开关串联接入电路，电压表与灯泡并联，注意滑动变阻器要一上一下接入电路
（2）小灯泡断路
（3）电压；0.5
（4）小灯泡的电阻随温度的变化而变化
（5）电能；光能
【解析】解答：解：（2）灯泡不亮可能断路，电压表有示数、电流表无示数说明电压表所测部分断路，即小灯泡断路；（3）测量小电灯额定功率，移动变阻滑的滑片P，眼睛应先注视电压表的示数，直到示数为2.5V；由图乙可知，灯泡两端电压为2.5V是，小灯泡中电流I=0.2A，则P=UI=2.5V×0.2A=0.5W；（4）灯丝的电阻是变化的，因为不同电压下灯泡中电流不同、灯丝的温度不同，小灯泡灯丝的电阻受温度的影响；（5）LED灯与小灯泡工作时都把电能转化为光能．
故答案为：（1）实物电路如图：（2）小灯泡断路；（3）电压、0.5；（4）小灯泡的电阻随温度的变化而变化；（5）电能、光能．
分析：（1）根据灯泡额定电压确定电压表量程，滑动变阻器、开关串联接入电路，电压表与灯泡并联，注意电压表正负接线柱不要接反，按要求连接滑动变阻器．（2）电路故障分两类：短路和断路．电路短路时，短路部分无电压，电流大；电路断路时，断路部分无电流，电压大；（3）要测量灯泡的额定功率，应使灯泡两端的电压等于额定电压；由图乙读出电流，根据P=UI计算出其电功率；（4）导体的电阻受温度影响；（5）LED灯与小灯泡工作时把电能转化为光能．
11. （1）解：如图所示：
（2）A；向右移动滑动变阻器滑片，观察小灯泡是否发光
（3）B；0.75
（4）C
（5）解：如图所示：
【解析】解答：解：（1）测量小灯泡额定功率的实验中，电压表应与灯泡并联，由图甲知，电压表测总电压，修改后电路如图所示：
；（2）由电路图知，滑动变阻器滑片在左端，即A端时，滑动变阻器接入电路的阻值最大，因此闭合开关前，滑动变阻器应调到滑动变阻器的A端；关闭合后，电压表、电流表均有示数，小灯泡不亮，电路连接无误，各元件完好．为了能能使小灯泡发光，应进行的操作是：移动滑动变阻器滑片，观察小灯泡是否发光；（3）由题意可知，电压表示数为2.3V＜2.5V，根据串联电路分压的规律可知，需减小滑动变阻器两端电压，即减小滑动变阻器接入电路的阻值，故将滑片向右移动，即B端；由图乙知，电流表使用0﹣0.6A量程，电流表的分度值为0.02A，灯泡正常发光时的电流为0.3，A，所以其额定功率P=UI=2.5V×0.3A=0.75W；（4）在探究灯的亮度与灯的实际功率的关系时，为避免实验的偶然性，得出具有普遍性的结论，应多次实验，即分别在测小灯泡在低于，等于，高于其额定电压下的电功率；故选C；（5）由分析可知：灯泡和定值电阻串联，电压表应先测量灯泡两端的电压，使灯泡两端的实际电压为额定电压值，即要求通过开关的闭合与断开，电压表先测灯泡正常工作时的两端电压U额 ， 保持滑片的位置不变，再测灯泡与定值电阻两端电压U，从而求出定值电阻的电压U﹣U额 ， 根据欧姆定律通过定值电阻的电流，即灯正常工作时的电流I= ，如图所示：
；
灯的额定电功率P额=U额I可求功率．故答案为：（1）如上图；（2）A??? 向右移动滑动变阻器滑片，观察小灯泡是否发光（3）B； 0.75；（4）C；（5）如上图．
分析：（1）本实验中，电压表应与灯泡并联；（2）闭合开关前，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值，根据滑动变阻器的接法确定滑片的位置；电压表与电流表均有示数说明，电路不存在断路，灯泡没有短路，灯泡不发光，可能是电路电流太小，灯泡实际功率太小，不足以引起灯泡发光造成的，可以调节滑动变阻器滑片，减小滑动变阻器接入电路的阻值，看灯泡能否发光；（3）根据电压表的示数，然后与灯泡的额定电压进行比较，再结合串联电路分压的特点确定滑片移动的方向；由P=UI计算其额定功率；（4）为得出具有普遍性的结论，应多次测量；（5）没有电流表，已知定值R0和电压表起到电流表的作用，那么为了让灯泡和定值电阻的电流相同，则应采取串联的方式，电压表应先测量灯泡两端的电压，使灯泡两端的实际电压为额定电压值，然后通过开关的转换，再测出此时灯和定值电阻两端的总电压，据此分析完成实验电路．
12. （1）50Ω 2A
（2）
（3）0.75
（4）不能；小灯泡的电阻是变化的
（5）不亮；6
【解析】解答：（1）根据题意知道，滑动变阻器要与小灯泡串联，若滑动变阻器的电阻最大为10Ω，则与灯泡的电阻相等，由串联分压的知识知道，小灯泡两端的电压最小为6V/2=3V，都是其额定电压为2.5V，所以不能选择“10Ω 1A”的滑动变阻器，故应选择“50Ω? 2A”的滑动变阻器；（2）将电流表串联在电路中，根据数据，应选择0～0.6A的量程；电压表应与灯泡并联，根据额定电压，应选择0～3V的量程
;（3）根据题意知道，当电压表的示数为2.5V时，小灯泡正常发光；由丙图知道，当小灯泡两端电压U=2.5V时，通过灯泡的电流是I=0.3A，所以灯泡的额定功率是：P=UI=2.5V×0.3A=0.75W（4）探究电流与电压的关系应控制电阻阻值不变，但由于灯泡电阻受温度影响，随温度升高而增大，灯泡电阻不是定值，所以不能采用图甲电路探究电流与电压的关系；（5）若电压表和电流表位置互换，电压表串联接入电路，电路相当于断路，电路中没有电流流过，灯泡不发光；由于电压表的正负接线柱与电源两极相连，电压表测量电源电压，所以电压表示数为6V。
分析：探究用电器的电功率时，要用电流表测量电流，电压表与用电器并联测量电压，通过调节滑动变阻器使用电器正常工作，利用电流和电压的乘积计算电功率.
13. （1）如图所示：
（2）B
（3）A；电压表；0.6
【解析】解答：解：（1）已知灯泡的额定电压为2.5V，所以电压表选3V的量程，灯正常工作时的电流I= = =0.25A，电流表选0.6A的量程，将滑动变阻器串联接入电路，注意接线柱要“一上一下”，如图所示：
；（2）A、灯泡短路，灯不亮，电压表示数为0，电流表有示数，不符合题意；
B、灯泡发生断路时，电压表的正负接线柱与电源正负极之间连接是连通的，电压表有示数；电压表的电阻很大，使得电路中的电流为0，电流表的示数为0，灯泡不亮，符合题意；
C、滑动变阻器断路，电流表和电压表都无示数，不符合题意．
故选B；（3）由于电压表示数为1.5V，说明小灯泡两端的电压小于额定电压，为增大灯泡的电压，应减小滑动变阻器两端的电压，应减小变阻器接入电路中的阻值，所以应向A端移动滑片，同时视线应注意观察电压表示数，直到使灯泡两端的电压为额定电压2.5V；
根据乙图，电流表的量程为0～0.6A，其分度值为0.02A，其读数为0.24A，则灯泡的额定功率：
P=UI=2.5V×0.24A=0.6W．
故答案为：（1）见上图；（2）B；（3）A；电压表；0.6．
分析：（1）根据灯的额定电压和灯正常工作时通过的电流确定电表的量程，注意电表正负接线柱和变阻器的接法；（2）灯泡不亮说明某处断路或灯短路，电压表有示数，电压表的正负接线柱与电源正负极之间连接是连通的，说明灯泡断路，电流表无示数说明是某处断路或电流表短路；（3）根据分压原理，在串联电路中，电阻越大分得的电压越多；当灯的实际电压等于额定电压时，灯正常发光；
进行电流表的读数时，注意量程和分度值，将电压值和电流值代入公式P=UI计算出额定功率．
14. （1）A
（2）小灯泡短路
（3）增大；0.48
（4）会改变；灯泡的电阻会随温度的改变而改变
【解析】解答：解：（1）为了保护电路，在闭合开关前，应将滑动变阻器的滑片移到阻值最大处，由图可知滑片应移到A处；（2）移动滑片，电流表的示数有明显变化，说明电路是通路，而小灯泡不亮，电压表无示数，原因可能小灯泡短路了，则电压表也被短路，导致电压表示数为0；（3）由小灯泡的I﹣U图象可知，随着灯泡两端的电压增大，通过灯泡的电流增大，
根据P=UI可知，灯泡的实际功率增大．
由I﹣U图象可知，当灯泡的电压为U额=2V时，所对应的电流I额=0.24A，
灯泡额定功率：P额=U额I额=2V×0.24A=0.48W；（4）由图可知，灯泡的I﹣U图象为曲线，即电压与电流的比值是变化的，可知灯泡的电阻是改变的，其原因是灯丝的电阻与温度有关，灯丝的电阻随温度的升高而增大．
故答案为：（1）A；（2）小灯泡短路；（3）增大；0.48；（4）会改变；灯泡的电阻会随温度的改变而改变．
分析：（1）在闭合开关前，为了保护电路，应将滑P移到阻值最大值处；（2）将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，说明电路为通路；当移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，说明电压表测量的用电器发生短路；（3）根据灯泡电流随电压的变化关系，由P=UI判断灯泡实际功率如何随电压变化；
由图象求出灯泡额定电压对应的电流，然后由P=UI求出灯泡额定功率；（4）灯丝的电阻随温度的变化而变化．
15. （1）断开
（2）解 :如图所示：
（3）断路
（4）1.4
（5）温度升高，灯丝电阻（或电阻率）增大
（6）1
【解析】解答：解：（1）在连接电路的过程中，开关必须处于断开状态，目的是保护电路；
（2）把电压表并联在灯泡两端，因为小灯泡的额定电压为2.5V，所以电压表应选择0﹣3V，如图所示：
；
（3）闭合开关，灯泡不亮，可能是灯泡短路或电路存在断路造成的，电流表无示数，说明电路存在断路；电压表有示数，说明电压表与电源相连通，测量电源电压，则与电压表并联的灯丝断了，电压表串联在电路中，即灯泡断路；
（4）由图乙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.56A，所以P=UI=2.5V×0.56A=1.4W；
（5）图中曲线弯曲的主要原因是随着灯丝中的电流增大，温度升高，灯丝的电阻率增大，电阻增大；
（6）两只这样的灯泡串联在U=4V电源上时，
U1=U2= ?U= ?4V=2V，
由图象知，通过的电流为I=0.5A，
灯泡消耗的功率为P=U1I=2V×0.5A=1W．
故答案为：（1）断开；（2）见解答图；（3）断路；（4）1.4；（5）温度升高，灯丝电阻（或电阻率）增大；（6）1．
分析：（1）为保护电路，连接实验电路时开关必须断开，滑动变阻器的滑片应放在阻值最大处；
（2）电压表应与灯泡并联，还要根据灯泡的额定电压选用适当的量程；
（3）断路时，小灯泡不亮、电流表无示数；电压表有示数说明电压表与电源相连，即电压表与并联的灯之外的电路是连通的；
（4）由图乙读出通过灯泡的电流，利用电功率公式P＝UI求灯的额定功率；
（5）灯丝的电阻随温度变化而变化，所以通过灯丝的电流与它两端的电压不成正比；
（6）两只同样的灯泡的电阻相同，串联时分得的电压相同，根据串联电路中电压的特点，得出灯泡两端的电压值；由图丙读出此电压时的电流值，利用电功率公式P＝UI求灯的实际功率 .
16. （1）解：实验电路图：
（2）解：实验步骤：
①按电路图将调好的电表及各元件连接电路；
②闭合开关S，调节滑动变阻器到适当位置，测出变阻箱两端的电压U和通过变阻箱的电流I1 ， 并把电阻箱接入电路的阻值R1和测量的电压U、电流I1记录在表格中；③断开开关S，改变电阻箱接入电路的电阻值为R2 ， 然后闭合开关S，调节滑动变阻器使电压表示数仍为U，测量电流I2 ， 并把电阻箱接入电路的阻值R2和测量的电流I2、电压表示数U记录在表格中；④仿照步骤③，分别测出通过电阻箱R3、R4、R5、的电流I3、I4、I5、和相应的电压U，并把数据记录在表格中；
⑤利用公式P=UI分别计算出电阻R1、R2、R3、R4、R5消耗的功率P1、P2、P3、P4、P5 ， 并把数据记录在表格中。
（3）解：实验数据记录表：
U/V
R/Ω
I/A
P/W
解析：测量用电器的电功率时，要测量其电压和电流，并计算电功率的大小，此题要求电压一定，所以可以通过改变电阻箱的阻值改变电流，通过移动滑片，保持电压表的示数不变，通过多次测量探究规律.
17. （1）
（2）小灯泡断路
（3）A；电压表；0.6
【解析】解答：解：（1）因灯的额定电压为2.5V，所以电压表选小量程，灯正常工作时的电流I= ? =0.25A，电流表也选小量程，将滑动变阻器串联接入电路，注意接线柱要“一上一下”，如图所示：（2）电压表有示数说明电压表两接线柱与电源之间是通路，灯泡不亮、电流表无示数说明电路断路，即电压表并联部分断路，电路中发生的故障可能是 小灯泡断路；（3）根据已知条件，电压表示数为2V，说明小灯泡两端的电压太小，应减小滑动变阻器两端的电压，所以，应向A端移动滑片，使灯泡两端的电压为额定电压2.5V；
要使灯正常发光，所以，向A端移动滑片，同时视线应注意观察电压表示数，直到灯泡正常发光；根据乙图，电流表的量程为0～0.6A，其分度值为0.02A，其读数为0.24A，所以小灯泡的额定功率P=UI=2.5V×0.24A=0.6W．
故答案为：（1）如上图所示；（2）小灯泡断路；（3）A；电压表；0.6．
分析：（1）根据灯的额定电压和灯正常工作时通过的电流确定电表的量程，注意电表正负接线柱和变阻器的接法；（2）灯泡不亮说明某处断路或灯短路，电压表有示数，电压表的正负接线柱与电源正负极之间连接是连通的，说明灯泡断路，电流表无示数说明是某处断路或电流表短路；（3）根据分压原理，在串联电路中，电阻越大分得的电压越多；当灯的实际电压为额定电压时，灯正常发光；进行电流表的读数时，注意量程和分度值，将电压值和电流值代入公式P=UI计算出额定功率．本题测量小灯泡电功率，考查电路的连接、常见故障的分析、实验的操作及功率的计算，是中考的常见题．
18. （1）解:如图所示:
（2）A；电压表；0.24；0.6
（3）大于
（4）不亮
【解析】解答：(1)根据电路图连接实物电路,先将串联的元件连接好,最后将电压表并联在灯泡两端。小灯泡的额定电压为2.5V,所以电压表应选择0?3V的量程;小灯泡正常发光电流约为I＝ ?＝0.25A，电流表可选择0?0.6A的量程；滑片P向C端滑动时，变阻器电阻变小，滑动变阻器的下接线柱接A，如图所示：
?；
(2)根据已知条件，电压表示数为1.8V，说明小灯泡两端的电压太小，需增大灯泡两端的电压，则应减小滑动变阻器两端的电压，减小滑动变阻器连入电路的电阻，所以应向A端移动滑片，同时观察电压表的示数，使灯泡两端的电压为额定电压2.5V.根据丙图，电流表的量程为0?0.6A，其分度值为0.02A，其读数为0.24A，所以小灯泡的额定功率P＝UI＝2.5V×0.24A＝0.6W.
(3)移动滑片时，小灯泡发出耀眼的亮光，说明小灯泡的实际功率大于额定功率；
(4)实验中若不慎将电压表和电流表互换了位置，即电压表串联在电路中，电流表与灯并联，因电流表内阻很小，所以电流表将灯短路了，灯不亮；因电压表内阻很大，根据欧姆定律，电路中电流几乎为0；根据分压原理，电压表示数接近电源电压。所以，实验中若不慎将电压表和电流表互换了位置，则小灯泡将不亮。
故答案为：（1）如上所示；（2）A；电压表；0.24；0.6；（3）大于；（4）不亮.
分析：灯在额定电压下正常发光，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确滑片移动的方向；根据图乙电流表选用的量程确定分度值读数，将电压值和电流值代入公式P=UI计算出额定功率；当小灯泡两端的电压高于额定电压时，实际功率大于额定功率.
一、单选题
1.家庭照明电路中的一盏节能灯正常工作时，通过它的电流约为（? ?）
A.?0.05安???????????????????????????????????B.?0.5安???????????????????????????????????C.?1安???????????????????????????????????D.?1.5安
二、实验探究题
2.小明在“测量小灯泡电功率”的实验中，所用器材如下：两节干电池，电流表，电压表，滑动变阻器，额定电压为2.5V的小灯泡，开关，导线若干．
（1）用笔画线代替导线将图甲的电路连接完整（要求滑片向右移动小灯泡变亮）．
（2）正确连接电路后，闭合开关发现小灯泡不亮，电流表有示数，电压表无示数，若电路中只有一处故障，这个故障可能是________．
（3）排除故障后小明继续实验，当电压表示数为2.1V时，要测量小灯泡的额定功率，应将滑片P向________（选填“A”或“B”）端移动使电压表示数为2.5V，此时电流表的示数如图乙所示，则电流表的示数是________A，小灯泡的额定功率J是________W．
（4）若将小灯泡换成定值电阻，该电路还可进行的实验有________（请写出一个）．
3.如图甲电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω 1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．
（1）某同学在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成 ?????? ． （填选项前的字母）
A.电流表烧坏
B.电压表烧坏
C.小电灯烧坏
D.小电灯不亮
（2）另一同学按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：________．
（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，当电压表示数为________?V，小电灯正常发光，此时电流表示数如图乙，电流表的示数为________?A，小电灯的额定功率为________?W；
（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，为了仍能测出小电灯的额定功率，请你将图丙实物元件连接成符合要求的实验电路．
4.王刚同学做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线若干．
（1）请你根据图甲中的电路图，用笔画线代替导线，将图乙中的实物电路连接完整（要求滑动变阻器的滑片向左移灯变亮）；
（2）王刚连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障原因可能是________（写一条即可）；
（3）王刚排除故障后闭合开关，移动滑片P到某处，电压表的示数为2.2V，要测量灯泡的额定功率，应将滑片P向________端滑动（选填“左”或“右”）；
（4）王刚通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了图丙所示的U﹣I图象．根据U﹣I图象提供的信息，计算出小灯泡额定功率为________?W，当加在小灯泡两端的电压为1.5V时，通电1min小灯泡消耗的电能是________?J；
（5）在测完小灯泡的功率之后，王刚接着探究“电流与电阻的关系”．他将原电路中的小灯泡取下，并先后换接阻值分别为5Ω、10Ω和20Ω的定值电阻，实验中若保持电压表的示数为2V不变，为完成以上实验，则滑动变阻器的最大阻值应不小于________Ω．
5.如图所示，测量2.5V小灯泡额定功率，选用电源电压为6V，灯泡电阻约10Ω。
（1）要完成实验，两种滑动变阻器“10Ω1A”“20Ω1A”应选用________；
（2）根据电路图连接电路，闭合开关，小灯泡不发光，电压表无示数，电流表有示数。经仔细检查，发现多连接一根导线，拆掉后电路恢复正常。在多连接的导线上画“×”；
（3）移动滑片，电压表示数调到________V，小灯泡正常发光，读取电流表的示数，算得小灯泡的额定功率为________W；
（4）查阅资料得知，电压表工作时，其内部有微弱电流通过，据此分析，所测得的额定功率偏________（选填“大”或“小”）。
6.小明和小华测量定额电压为2.5V的小灯泡的额定功率
（1）①图甲是他们连接的部分电路请用笔画线代替导线将电路连接完整．________
②闭合开关前，应将滑动变阻器处在最________（填写“左”或“右”）端．
③闭合开关后，发现无论怎样调节滑动变阻器的滑片，灯泡都不亮，电压表和电流表均无示数，小明找来一根完好的导线，一端连在电源负极，另一端触碰接线柱A、B、C，当发现只有触碰接线柱C时，灯泡才发光，若电路中只有一处故障，且各器材，导线均完好，则电路故障可能是________．
④排除故障后，闭合开关，移动滑动变阻器，当电压表为2.5V时，电流表示数如图乙所示，则小灯泡的额定功率为________?W．
（2）小明和小华观察电流表和电压表均标有电阻值，请教老师后得知这是电表的电阻，为了在接好的图甲中较准确的测量出小灯泡的电功率，他们对电压表的负接线柱应该接在C处还是D处进行了探究，他们将开关闭合，移动滑动变阻器的滑片使灯泡发光，不添加器材，请你说出接下来的操作及判断方法．
①操作________；
②如何判断：________．
（3）小明和小华重新设计了一种测量小灯泡额定功率的电路，如图丙所示，电源电压保持3.5V不变，R0为阻值为10Ω的定值电阻，连接好电路后进行如下操作：
①断开开关S2 ， 闭合开关S和、S1 ， 移动滑动变阻器滑片P，使电压表示数为2.5V；
②保持滑动变阻器滑片P位置不变，断开开关S1 ， 闭合开关S、S2 ， 读出电压表示数为2.6V；
小灯泡的额电功率为________?W（计算结果保留两位小数）．
7.小丽同学手里有一只标有“3.8V”字样的小灯泡，她想知道小灯泡的额定电功率，于是在学校实验室找来一些器材，连接成了如图甲的实验电路，电源电压恒定不变。
（1）请你用笔画线代替导线，将图甲的电路连完整（要求滑片P向右移灯泡变亮）
（2）闭合开关，移动滑动变阻器的滑片P，发现灯泡始终不亮，电流表示数几乎为零，电压表指针明显偏转，出现这种现象的原因可能是________。
（3）排除故障后，该同学移动滑动变阻器的滑片P，到某一位置时电压表的示数为3V，若要测小灯泡的额定功率，应在此位置基础上将滑片P向________（选填“左”或“右”）移动。
（4）当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是________W。
8.小明在实验室发现一只标有“2.5V 0.3A”字样的小灯泡，他想测定这个小灯泡的电功率，请你帮他完成以下实验：
（1）请科学合理连接实物电路．
（2）连接电路时，开关应________（选填“断开”、“闭合”），实验中小明移动滑动变阻器滑片P，先后使电压表的示数为2.0V、2.5V，分别读出电流表示数并记录数据．
①小灯泡额定功率是________W．
次数
电压U/V
电流I/A
电功率P/W
1
2.0
0.26
0.52
2
2.5
0.30
②当电压表示数是2.5V时，滑片位置如图所示，若要测量小灯泡两端电压为3.0V时的电功率，应向________移动滑片．
（3）利用表格中的数据还可以计算的另一个物理量是________．
9.某物理兴趣小组在做“测量小灯泡的电功率”实验时，选取的电源为三节新干电池，使用的小灯泡额定电压为 伏．
（1）电路连接完成后，闭合开关，他们发现小灯泡不亮，电压表没有示数，电流表指针有明显的偏转，他们分析电路故障原因可能是________
A.小灯泡断路????? 小灯泡短路?????? 滑动变阻器断路
（2）故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，此时小灯泡两端电压为________V；
（3）在 的基础上，若要使小灯泡正常发光，他们应将图甲中滑片P向________ 选填“A”或“B” 端移动；
（4）他们移动滑片P ， 记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象，根据图象信息，可知小灯泡的额定功率是________W；
10.在“测量小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V．
（1）图甲是小莉同学已连接的部分电路，请你用笔画线代替导线将电路连接完整，使滑片P向右移动时滑动变阻器接入电路的电阻变大．
（2）小莉连接好电路后，闭合开关，逐渐减小滑动变阻器接入电路的阻值，发现小灯泡始终不亮，电压表有示数，电流表指针几乎不偏转，出现此现象的原因可能是________．
（3）排除故障后，闭合开关进行实验，移动滑动变阻器的滑片P，眼睛应先注视________表示数，然后读出另一表示数，并做好数据记录．图乙的U﹣I图象是小莉根据多组实验数据绘制的，根据图象可得小灯泡的额定功率是________?W．
（4）根据图象，小莉还发现小灯泡的电阻是变化的，造成这一变化的原因是________．
（5）小莉上网查阅资料发现，在相同的额定电压下工作时，LED灯比小灯泡亮，经研究得知，是因为LED灯工作时________转化为________的效率比小灯泡高．
11.在“测量小灯泡电功率”的实验中，灯泡上标有“2.5V”字样．
（1）如图甲所示，所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（2）正确接线后．闭合开关前，滑动变阻器的滑片应调至________（选填“A”或“B”）端．开关闭合后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查各元件完好，为了能使小灯泡发光，下一步应进行的操作是________．
（3）实验中移动滑片P到某一位置时电压表示数为2.3V，若要测量小灯泡的额定功率，应将滑片P向________（选填“A”或“B”）端移动直到小灯泡正常发光，此时电流表的读数如图乙，则小灯泡的额定功率是________?W．
（4）小明在实验中除了测量小灯泡的额定功率，还分别测量高于、低于额定电压下灯泡的电功率，并分别记录灯泡亮度情况．该同学进行三次测量的目的是 ??????
A.求平均值减少测量误差
B.避免偶然性，寻找普遍规律
C.研究不同电压下灯泡的亮度与电功率的关系
（5）同组小华利用电压表和定值电阻R0 ， 也测出了此小灯泡的额定功率，如图丙所示．请只添加两条导线完成图所示的实验电路的连接．
12.在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，电阻大约为10Ω，有两个规格分别为“10Ω 1A”、“50Ω 2A”的滑动变阻器，电源电压为6V。
（1）在本实验中应选择规格为________的滑动变阻器；
（2）小明设计了如上图甲所示的实验电路图，按照电路图请用笔画线代替导线将图乙中的实物连接完整。
（3）电路连接正确无误后，小明同学根据实验测得的数据绘制了如图丙所示的I-U关系图象。由图象可知，小灯泡的额定功率是________W。
（4）结合图丙的信息思考：能否利用图甲电路，采用控制变量的方法来“探究电流与电压的关系”并说明理由。________。
（5）实验过程中，若将电压表和电流表互换位置，闭合开关后，小灯泡________（填“亮”或“不亮”），这时电压表的示数约为________V。
13.在“测量小灯泡额定功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω．
（1）用笔画线代替导线在图甲中完成实物电路的连接．
（2）小明进行试触时发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可能是 ?????? ．
A.小灯泡短路
B.小灯泡断路
C.滑动变阻器处断路
（3）实验中，小明看到电压表示数为l.5V，要使小灯泡正常发光应向________（选填“A”或“B”）端移动滑动变阻器的滑片，同时视线应注意观察________（选填“电流表”或“电压表”）示数变化情况，当灯正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是________?W．
14.同学们在“探究小灯泡实际功率的规律”时，用两节新干电池串联组成的电源和标有“2V”字样的小灯泡等元件连接了如图甲所示的电路，请回答：
（1）闭合开关前，滑动变阻器的滑片应移到________处（选填“A”或“B”）；
（2）实验中，小飞发现闭合开关后，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表有示数，电压表无示数，则电路故障可能是________．
（3）小飞排除故障后，进行多次实验，并记下相应的电压表和电流表的示数，绘制成如图乙所示的I﹣U关系图象．根据图象可知，小灯泡的实际功率随实际电压的增大而________（选填“增大”、“减小”或“不变”），小灯泡正常发光时的电功率为________W；
（4）通过图表还可以发现，小灯泡的电阻是________的（选填“恒定不变”或“会改变”），可能原因是：________
15.如图所示，在“测量小灯泡的电功率”的实验中（小灯泡的额定电压为2.5V）：
?
（1）连接电路时，开关应________（选填“断开”或“闭合”）．
（2）图甲是未连接好的实验电路，请你用笔画线代替导线将它连接完整．
（3）连接好电路后，闭合开关，无论怎样移动变阻器的滑片，发现小灯泡都不亮、电流表无示数、电压表有示数，则故障原因可能是小灯泡________（选填“短路”或“断路”）．
（4）故障排除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是________?W．
（5）根据测出的数据，画出了小灯泡的电流与电压保护的关系图象，如图丙所示，发现图线是弯曲的，其主要原因是________．
（6）若把这样的两只灯泡串联接在4V的电源上，则此时每个灯泡消耗的实际功率是________?W．
16.实验桌上有如下器材：符合实验要求的电源一个、已调零的电流表和电压表各一块、滑动变阻器、电阻箱（）和开关各一个、导线若干。请你选用上述器材，设计一个实验证明“当电阻两端的电压保持不变时，电阻的阻值越大，电阻的电功率越小”。要求：
（1）画出实验电路图；
（2）写出实验步骤；
（3）画出实验数据记录表。
17.在“测量小灯泡电功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，所用滑动变阻器的最大阻值40Ω。
（1）请用笔画线代替导线在图甲中完成实物电路的连接；
（2）同学们进行试触时，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可能是________（选填“小灯泡断路”、“小灯泡短路”或“滑动变阻器处断路”）；
（3）某次实验中，同学们看到电压表示数为2V，要使灯泡L正常发光应向________（选填“A”或“B”）端移动滑片，同时视线应注意观察________（选填“电流表”或“电压表”）示数，直到灯泡正常发光．当小灯泡正常发光时，电流表示数如图乙示数，则小灯泡的额定功率是________W．
18.小亮在“测量小灯泡电功率”的实验中，所用的电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，所用滑动变阻器的最大阻值40Ω。
（1）请用笔画线代替导线在图甲中完成实物电路的连接（要求滑片P向B端移动时变阻器电阻变大）。________
（2）某次实验中，同学们看到电压表示数为1.8V，要使灯泡L正常发光应向________（选填“A”或“B”）端移动滑片，同时应注意观察________示数，当灯正常发光时，电流表示数如图乙所示为________A，则小灯泡的额定功率是________W；
（3）继续移到滑动变阻器的滑片，发现小灯泡发出耀眼的亮光，则此时小灯泡的功率________额定功率（选填“大于”、“等于”或“小于”）；
（4）实验中若不慎将电压表和电流表互换了位置，则小灯泡将________（填“不亮”、“很亮”、“正常发光”或“烧毁”）。
答案解析部分
一、单选题
1. A
【解析】解答：普通家用节能灯，正常工作时，电压为220V，功率约为10W，由公式P=UI得通过节能灯的电流：I ，A符合题意。
故答案为：A.
分析：估测节能灯的电功率，由公式P=UI得通过节能灯的电流.
二、实验探究题
2. （1）
（2）小灯泡短路
（3）B；0.3；0.75
（4）探究通过导体电流与导体两端电压的关系（伏安法测电阻）
【解析】解答：解：（1）向右移动灯泡变亮，滑动变阻器电阻变小，接B接线柱，电压表选择小量程并联灯泡两端，如图所示：
2）电流表有示数，电压表无示数，电压表中间短路则小灯泡短路；（3）灯泡额定电压2.5V，需要灯泡两端电压变大，滑动变阻器电压变小，电阻变小所以应该向B端滑动．
电流表示数I=0.3A，P=UI=2.5V×0.3A=0.75W；（4）换成定值电阻以后可以研究电阻一定，电流与电压的关系和测量定值电阻的阻值（伏安法测电阻）．
故答案为：（1）如图所示；（2）小灯泡短路；（3）B；0.3A；0.75W；（4）电流与电压的关系（伏安法测电阻）．
分析：（1）根据向右移动灯泡变亮说明电流变大，滑动变阻器电阻变小，靠近下接线柱；（2）根据电流表有示数说明电路中有短路，电压没有示数说明是电压表中间部分短路；（3）要测量额定电压说明灯泡电压要增大，根据串联分压滑动变阻器电压变小则电阻变小，根据电流表量程读出电流，根据P=UI计算电功率；（4）初中电学实验、探究电流与电压、电阻的关系，测量小灯泡电功率、伏安法测电阻电路图都基本一样．本题考查了“测量小灯泡电功率”的实验，涉及到实物电路图的连接、电流表的读数、电路故障的判断、电功率的计算和典型电学电路图的应用等，要注意电压表的量程要根据灯泡的额定电压确定．
3. （1）D
（2）小电灯断路；闭合开关前滑动变阻器滑片没有放到最大阻值处
（3）3.8；0.36；1.4
（4）解：如图所示：
?
【解析】解答：解：（1）把电流表与电压表的位置交换连接后，电压表串联在电路中，电路中电阻较大，电流较小，故灯泡不亮，选D；（2）闭合开关，将滑动变阻器的滑片移到最左端时，电路为灯泡的基本电路，灯不亮，电压表有较大的示数，说明电路故障为断路，并且电压表与电源两极相连，故小电灯断路；
开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：闭合开关前滑动变阻器滑片没有放到最大阻值处；（3）因为灯泡的额定电压为3.8V，所以闭合开关后，从大到小调节滑动变阻器的阻值，当电压表示数为3.8V时，小电灯正常发光；
根据图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.36A，则小电灯的额定功率：P=UI=3.8V×0.36A=1.4W；（4）将电源、滑动变阻器、灯泡、电流表组成串联电路，电压表并联在滑动变阻器两端，实物图如下图所示：
?
故答案为：（1）D；（2）小电灯断路；闭合开关前滑动变阻器滑片没有放到最大阻值处；（3）3.8；0.36；1.4．
分析：（1）电压表的电阻很大，故把电流表与电压表的位置交换连接后，电路中的电流很小；（2）根据电路图可知，闭合开关，将滑动变阻器的滑片移到最左端时，电路为灯泡的基本电路，根据灯泡的是否发光和电压表的示数确定电路故障；
开关闭合后，灯闪亮一下后立即熄灭，说明电路电流太大，电路电阻太小造成的，原因可能是闭合开关前滑动变阻器滑片没有放到最大阻值处；（3）当灯泡两端电压为额定电压时，灯泡正常发光；
根据电流表的量程、分度值以及指针的位置读出电流表的示数，根据P=UI求出灯泡的额定功率；（4）0～15V量程已损坏，而灯泡额定电压为3.8V，超过电压表的另一量程0～3V；电源电压是6V，灯泡正常发光时，与灯泡串联的滑动变阻器电压为6V﹣3.8V=2.2V，小于电压表量程0～3V，因此可以用电压表测滑动变阻器电压，以便间接测量灯泡电压，据此连接实物电路．
4. （1）解：如图：
（2）灯泡断路
（3）A
（4）0.5；13.5
（5）40
【解析】解答：解：（1）将电压表并联在灯泡两端，由滑动变阻器的滑片向左移灯变亮，将滑动变阻器的A接线柱与小灯泡左端接线柱相连，如图：
；（2）电流表无示数，说明电路断路，电压表于灯泡并联，有示数，说明灯泡之外的电路没有断路，又因为灯泡不亮，所以灯泡断路；（3）移动滑片P到某处，电压表的示数为2.2V，灯泡两端电压小于额定电压，所以滑动变阻器的滑片应向A端移动，以增大灯泡两端的电压，直至电压表示数达到灯泡的额定电压2.5V为止；（4）由图丙知，当U=2.5V时，I=0.2A，所以P=UI=2.5V×0.2A=0.5W；
当加在小灯泡两端的电压为1.5V时，小灯泡的电流为0.15A，
通电1min小灯泡消耗的电能：W=UIt=1.5V×0.15A×1×60s=13.5J；（5）电源电压为6V，定值电阻两端电压为2V，则滑动变阻器分压为6V﹣2V=4V，
当接入20Ω电阻时，由串联电路特点知：IR=I滑 ，
由欧姆定律有： = ，即： = ，解得：R滑=40Ω，即变阻器最大阻值应不小于40Ω．
故答案为：（1）如上图；（2）灯泡断路；（3）A；（4）0.5；13.5；（5）40．
分析：（1）由电路图可知，滑动变阻器与灯泡串联，电压表测量灯泡两端的电压；（2）电流表无示数，说明电路断路，电压表有示数，说明灯泡之外的电路完好，灯不亮说明灯泡断路；（3）灯泡两端电压小于额定电压，滑片应向A移动，直至灯泡电压为额定电压2.5V为止．（4）由图象求出额定电压U对应的电流I，由P=UI求出功率；根据灯丝的电阻随温度的升高而增大的特点分析电阻的变化原因．当加在小灯泡两端的电压为1.5V时，由图丙可知电流大小，再利用W=UIt可求电能；（5）应用串联电路特点与欧姆定律分析答题．
5. （1）20Ω1A
（2）
（3）2.5；0.6
（4）大
【解析】解答：(1)小灯泡额定电压为2.5V，灯泡电阻约10Ω，电源电压为6V，滑动变阻器两端电压为3.5V，由串联电路分压原理可得
滑动变阻器电阻至少为R′=14Ω
故应选用20Ω1A滑动变阻器。
(2)图中电压表负接线柱接到灯泡右接线柱这根导线多余，应拆掉，如下图所示：
(3)灯泡额定电压为2.5V，移动滑片，电压表示数调到2.5V，小灯泡正常发光。灯泡额定电压为2.5V，灯泡电阻约10Ω，电路中的电流约为
电流表量程应为0~0.6A，如图所示，示数为0.24A，小灯泡的额定功率为P=UI=2.5V×0.24A=0.6W
(4)电压表工作时，其内部有微弱电流通过，电流表示数大于灯泡中的电流，所测得的额定功率偏大。
分析：（1）定值电阻和滑动变阻器串联，滑动变阻器的规格大于定值电阻的阻值即可；
（2）电压表是测量电压的仪表，应并联在电路中，电压表与哪个用电器并联，就测量哪个用电器两端的电压；
（3）当灯泡两端的电压为额定电压时，功率为额定功率，利用公式P=UI求解即可；
（4）电流表外接，电压表的电阻有限，使得有电流流过电压表，测得的电流偏大。
6. （1）；左；变阻器断路；0.75
（2）分别将电压表的负接线柱接在C处和D处，分别记下电压表的示数和电流表的示数UC、IC ， UD、ID滑片，比较 与 的大小；若 ＞ ，说明电流表的分压较电压表的分流作用大，为避免电流表分得的电压对电压表测量的影响，要将电压表的负接线柱应该接D处； 若 ＜ ，说明电压表的分流较电流表的分压作用大，为避免电压表的分流对电流表测量的影响，要将电压表的负接线柱应该接C
（3）0.72
【解析】解答：解：（1）①因灯的电压为2.5V，电压表选用小量程与灯并联，如下所示：
②闭合开关前，应将滑动变阻器处在阻值最大处即最左端．③闭合开关后，发现无论怎样调节滑动变阻器的滑片，灯泡都不亮，电压表和电流表均无示数，说明电路断路；小明找来一根完好的导线，一端连在电源负极，当发现只有触碰接线柱C时，灯泡才发光，说明电源负极与C间发生断路，若电路中只有一处故障，则电路故障可能是变阻器断路；④移动滑动变阻器，当电压表为2.5V时，电流表示数如图乙所示，图中电流表选用小量程，分度值为0.02A，示数为0.3A，则小灯泡的额定功率为P=UI=2.5V×0.3A=0.75W．（2）在（1）①图中，分别将电压表的负接线柱接在C处和D处，分别记下电压表的示数和电流表的示数UC、IC ， UD、ID滑片，接到C时，电流表测量的电流大小等于通过灯的电流，而电压表测灯与电流表串联的电压；
接到D时，电压表测灯的电压是准确的，而电流表测通过电压表与灯的总电流；②若 ＞ ，说明电流表的分压较电压表的分流作用大，为避免电流表分得的电压对电压表测量的影响，要将电压表的负接线柱应该接D处；
若 ＜ ，说明电压表的分流较电流表的分压作用大，为避免电压表的分流对电流表测量的影响，要将电压表的负接线柱应该接C；（3）在上面的第2次操作中，保持持滑动变阻器滑片P位置不变，断开开关S1 ， 闭合开关S、S2 ， 读出电压表示数为2.6V；此时定值电阻与变阻器串联，根据串联电路的电压规律，变阻器的电压U滑=3.5V﹣2.6V=0.9V，根据分压原理， ，即 ，R滑= Ω；
故在第1次操作中，由串联电路的规律和欧姆定律，通过变阻器的电流即灯的额定电流：
IL= = A；
故灯的额定功率：PL=ULIL=2.5V× A≈0.72W．
故答案为：（1）①如上所示；②左；③变阻器断路；④0.75；（2）①分别将电压表的负接线柱接在C处和D处，分别记下电压表的示数和电流表的示数UC、IC ， UD、ID滑片，比较 与 ?的大小；
②若 ＞ ，说明电流表的分压较电压表的分流作用大，为避免电流表分得的电压对电压表测量的影响，要将电压表的负接线柱应该接D处；
若 ＜ ，说明电压表的分流较电流表的分压作用大，为避免电压表的分流对电流表测量的影响，要将电压表的负接线柱应该接C；（3）0.72．
分析：（1）①根据灯的额定电压确定电压表量程与灯并联；②闭合闭合开关前，应将滑动变阻器处在阻值最大处；③发现无论怎样调节滑动变阻器的滑片，灯泡都不亮，电压表和电流表均无示数，说明电路断路；找来一根完好的导线一端连在电源负极，另一端触碰接线柱A、B、C，当发现只有触碰接线柱C时，灯泡才发光，说明ABC处有断路；④根据图乙电流表小量程读数，根据P=UI求灯的额定功率；（2）①分析分别将电压表的负接线柱接在C处和D处时，电流表和电压表对测量灯的电流和电压的影响，确定通过比较 和 大小关系，确定是电压表还是电流表对测量的影响大；②若 ＞ ，说明电流表的分压较电压表的分流作用大，为避免电流表分得的电压对电压表测量的影响，要将电压表的负接线柱应该接D处；
若 ＜ ，说明电压表的分流较电流表的分压作用大，为避免电压表的分流对电流表测量的影响，要将电压表的负接线柱应该接C；（3）根据变阻器连入电路中电阻大小不变，由第2次操作，由串联电路的规律和欧姆定律可求变阻器连入电路 中的电阻大小，在第1次操作中，根据串联电路的规律和欧姆定律，求出通过变阻器的电流即灯的额定电流，根据P=UI求灯的额定功率．
7. （1）
（2）灯泡断路
（3）右
（4）1.444
【解析】解答：（1）要求滑片P向右移灯泡变亮，即电流变大，电阻变小，故滑片以右电阻丝连入电路中与灯串联，如下所示：
（2）闭合开关，移动滑动变阻器的滑片P，发现灯泡始终不亮，电流表示数几乎为零，电压表指针明显偏转，出现这种现象的原因可能是灯泡断路。（3）灯在额定电压下正常发光，示数为3V，小于灯的额定电压3.8V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压3.8V；（4）当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，则小灯泡的额定功率是：P＝UI＝3.8V×0.38A＝1.444W。
分析：测量小灯泡的电功率，涉及到滑动变阻器的正确连接（正确使用：A．应串联在电路中使用；B．接线要“一上一下”；C．通电前应把阻值调至最大的地方）和作用（a。保护电路；b.控制定值电阻两端的电压或电流大小）、实验操作的注意事项、电流表的使用（①电流表要串联在电路中；②接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出；③被测电流不要超过电流表的量程；④绝对不允许不经过用电器而把电流表连到电源的两极上）、额定功率的计算（灯在额定电压下正常发光，根据P=UI求额定功率）.
8. （1）
（2）断开；0.75；左
（3）小灯泡电阻
【解析】解答：解：（1）因灯正常工作时的电流为0.3A＜0.6A，所以电流表选用小量程，将变阻器、电流表串联接入电路，并注意变阻接线柱“一上一下”，如图所示：（2）为保障电路的安全，连接电路时开关应断开；①因小灯泡的额定电压来2.5V，对应的电流为0.3A，所以灯的额定电功率P额=U额I=2.5V×0.30A=0.75W；②由图知，变阻器滑片左边电阻丝连入电路，电压表示数是2.5V时，滑片位置如图所示，若要测量小灯泡两端电压为3.0V时的电功率，就要增大灯的电压，根据串联电路电压的特点，应减小变阻器的电压，由分压原理，减小变阻器连入电路中的电阻即可，故应向左移动滑片；（3）已知电压和电流，根据欧姆定律，还可计算对应的小灯泡的电阻值．
故答案为：（1）如上图所示；（2）断开；①0.75；②左；（3）小灯泡电阻．
分析：（1）根据灯正常工作时的电流确定电流表的量程，将电流表串联接入电路，注意变阻器接线柱的连接；（2）连接电路时，开关断开；①根据P额=U额I计算额定功率；②根据分压原理，确定滑片的移动方向；（3）由欧姆定律确定可以计算的另一个物理量．
9. （1）B
（2）2.4
（3）B
（4）0.5
【解析】解答： 电路连接完成后，闭合开关，他们发现小灯泡不亮，电压表没有示数，电流表指针有明显的偏转，
当小灯泡断路时，电流表不会有示数，A不符合题意；
小灯泡短路时，不会亮，电压表被短路没有示数，而电流表会有示数，符合题意；
滑动变阻器断路时，电压表和电流表都不会有示数，C不符合题意；选B。 故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，因为小灯泡的额定电压为2.5V，所以电压表应该使用的小量程，分度值为0.1V，读数此时小灯泡两端电压为2.4V； 在 的基础上，若要使小灯泡正常发光，即使小灯泡两端的电压升高，根据串联电路的分压特点，电压与电阻成正比，所以应调小滑动变阻器的阻值，则滑动变阻器两端分得电压会降低，灯泡两端的电压会升高，所以他们应将图甲中滑片P向B端移动； 他们移动滑片P ， 记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象，根据图象信息，可知小灯泡两端电压为2.5V时，电流为0.2A，所以额定功率为：
。
分析：测量小灯泡的电功率，涉及到滑动变阻器的正确连接（正确使用：A．应串联在电路中使用；B．接线要“一上一下”；C．通电前应把阻值调至最大的地方）和作用（a。保护电路；b.控制定值电阻两端的电压或电流大小）、实验操作的注意事项、电流表的使用（①电流表要串联在电路中；②接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出；③被测电流不要超过电流表的量程；④绝对不允许不经过用电器而把电流表连到电源的两极上）、额定功率的计算（灯在额定电压下正常发光，根据P=UI求额定功率）和故障分析（若断路，则电路中无电流，用电器不工作，断路处电压为电源电压；若短路，则被短路的不工作，两端无电压，其它电路完好，电路中有电流）.
10. （1）解：灯泡额定电压是2.5V，因此电压表选0～3V量程，滑动变阻器接A接线柱时，滑片向右移动时接入电路的电阻变大，滑动变阻器、开关串联接入电路，电压表与灯泡并联，注意滑动变阻器要一上一下接入电路
（2）小灯泡断路
（3）电压；0.5
（4）小灯泡的电阻随温度的变化而变化
（5）电能；光能
【解析】解答：解：（2）灯泡不亮可能断路，电压表有示数、电流表无示数说明电压表所测部分断路，即小灯泡断路；（3）测量小电灯额定功率，移动变阻滑的滑片P，眼睛应先注视电压表的示数，直到示数为2.5V；由图乙可知，灯泡两端电压为2.5V是，小灯泡中电流I=0.2A，则P=UI=2.5V×0.2A=0.5W；（4）灯丝的电阻是变化的，因为不同电压下灯泡中电流不同、灯丝的温度不同，小灯泡灯丝的电阻受温度的影响；（5）LED灯与小灯泡工作时都把电能转化为光能．
故答案为：（1）实物电路如图：（2）小灯泡断路；（3）电压、0.5；（4）小灯泡的电阻随温度的变化而变化；（5）电能、光能．
分析：（1）根据灯泡额定电压确定电压表量程，滑动变阻器、开关串联接入电路，电压表与灯泡并联，注意电压表正负接线柱不要接反，按要求连接滑动变阻器．（2）电路故障分两类：短路和断路．电路短路时，短路部分无电压，电流大；电路断路时，断路部分无电流，电压大；（3）要测量灯泡的额定功率，应使灯泡两端的电压等于额定电压；由图乙读出电流，根据P=UI计算出其电功率；（4）导体的电阻受温度影响；（5）LED灯与小灯泡工作时把电能转化为光能．
11. （1）解：如图所示：
（2）A；向右移动滑动变阻器滑片，观察小灯泡是否发光
（3）B；0.75
（4）C
（5）解：如图所示：
【解析】解答：解：（1）测量小灯泡额定功率的实验中，电压表应与灯泡并联，由图甲知，电压表测总电压，修改后电路如图所示：
；（2）由电路图知，滑动变阻器滑片在左端，即A端时，滑动变阻器接入电路的阻值最大，因此闭合开关前，滑动变阻器应调到滑动变阻器的A端；关闭合后，电压表、电流表均有示数，小灯泡不亮，电路连接无误，各元件完好．为了能能使小灯泡发光，应进行的操作是：移动滑动变阻器滑片，观察小灯泡是否发光；（3）由题意可知，电压表示数为2.3V＜2.5V，根据串联电路分压的规律可知，需减小滑动变阻器两端电压，即减小滑动变阻器接入电路的阻值，故将滑片向右移动，即B端；由图乙知，电流表使用0﹣0.6A量程，电流表的分度值为0.02A，灯泡正常发光时的电流为0.3，A，所以其额定功率P=UI=2.5V×0.3A=0.75W；（4）在探究灯的亮度与灯的实际功率的关系时，为避免实验的偶然性，得出具有普遍性的结论，应多次实验，即分别在测小灯泡在低于，等于，高于其额定电压下的电功率；故选C；（5）由分析可知：灯泡和定值电阻串联，电压表应先测量灯泡两端的电压，使灯泡两端的实际电压为额定电压值，即要求通过开关的闭合与断开，电压表先测灯泡正常工作时的两端电压U额 ， 保持滑片的位置不变，再测灯泡与定值电阻两端电压U，从而求出定值电阻的电压U﹣U额 ， 根据欧姆定律通过定值电阻的电流，即灯正常工作时的电流I= ，如图所示：
；
灯的额定电功率P额=U额I可求功率．故答案为：（1）如上图；（2）A??? 向右移动滑动变阻器滑片，观察小灯泡是否发光（3）B； 0.75；（4）C；（5）如上图．
分析：（1）本实验中，电压表应与灯泡并联；（2）闭合开关前，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值，根据滑动变阻器的接法确定滑片的位置；电压表与电流表均有示数说明，电路不存在断路，灯泡没有短路，灯泡不发光，可能是电路电流太小，灯泡实际功率太小，不足以引起灯泡发光造成的，可以调节滑动变阻器滑片，减小滑动变阻器接入电路的阻值，看灯泡能否发光；（3）根据电压表的示数，然后与灯泡的额定电压进行比较，再结合串联电路分压的特点确定滑片移动的方向；由P=UI计算其额定功率；（4）为得出具有普遍性的结论，应多次测量；（5）没有电流表，已知定值R0和电压表起到电流表的作用，那么为了让灯泡和定值电阻的电流相同，则应采取串联的方式，电压表应先测量灯泡两端的电压，使灯泡两端的实际电压为额定电压值，然后通过开关的转换，再测出此时灯和定值电阻两端的总电压，据此分析完成实验电路．
12. （1）50Ω 2A
（2）
（3）0.75
（4）不能；小灯泡的电阻是变化的
（5）不亮；6
【解析】解答：（1）根据题意知道，滑动变阻器要与小灯泡串联，若滑动变阻器的电阻最大为10Ω，则与灯泡的电阻相等，由串联分压的知识知道，小灯泡两端的电压最小为6V/2=3V，都是其额定电压为2.5V，所以不能选择“10Ω 1A”的滑动变阻器，故应选择“50Ω? 2A”的滑动变阻器；（2）将电流表串联在电路中，根据数据，应选择0～0.6A的量程；电压表应与灯泡并联，根据额定电压，应选择0～3V的量程
;（3）根据题意知道，当电压表的示数为2.5V时，小灯泡正常发光；由丙图知道，当小灯泡两端电压U=2.5V时，通过灯泡的电流是I=0.3A，所以灯泡的额定功率是：P=UI=2.5V×0.3A=0.75W（4）探究电流与电压的关系应控制电阻阻值不变，但由于灯泡电阻受温度影响，随温度升高而增大，灯泡电阻不是定值，所以不能采用图甲电路探究电流与电压的关系；（5）若电压表和电流表位置互换，电压表串联接入电路，电路相当于断路，电路中没有电流流过，灯泡不发光；由于电压表的正负接线柱与电源两极相连，电压表测量电源电压，所以电压表示数为6V。
分析：探究用电器的电功率时，要用电流表测量电流，电压表与用电器并联测量电压，通过调节滑动变阻器使用电器正常工作，利用电流和电压的乘积计算电功率.
13. （1）如图所示：
（2）B
（3）A；电压表；0.6
【解析】解答：解：（1）已知灯泡的额定电压为2.5V，所以电压表选3V的量程，灯正常工作时的电流I= = =0.25A，电流表选0.6A的量程，将滑动变阻器串联接入电路，注意接线柱要“一上一下”，如图所示：
；（2）A、灯泡短路，灯不亮，电压表示数为0，电流表有示数，不符合题意；
B、灯泡发生断路时，电压表的正负接线柱与电源正负极之间连接是连通的，电压表有示数；电压表的电阻很大，使得电路中的电流为0，电流表的示数为0，灯泡不亮，符合题意；
C、滑动变阻器断路，电流表和电压表都无示数，不符合题意．
故选B；（3）由于电压表示数为1.5V，说明小灯泡两端的电压小于额定电压，为增大灯泡的电压，应减小滑动变阻器两端的电压，应减小变阻器接入电路中的阻值，所以应向A端移动滑片，同时视线应注意观察电压表示数，直到使灯泡两端的电压为额定电压2.5V；
根据乙图，电流表的量程为0～0.6A，其分度值为0.02A，其读数为0.24A，则灯泡的额定功率：
P=UI=2.5V×0.24A=0.6W．
故答案为：（1）见上图；（2）B；（3）A；电压表；0.6．
分析：（1）根据灯的额定电压和灯正常工作时通过的电流确定电表的量程，注意电表正负接线柱和变阻器的接法；（2）灯泡不亮说明某处断路或灯短路，电压表有示数，电压表的正负接线柱与电源正负极之间连接是连通的，说明灯泡断路，电流表无示数说明是某处断路或电流表短路；（3）根据分压原理，在串联电路中，电阻越大分得的电压越多；当灯的实际电压等于额定电压时，灯正常发光；
进行电流表的读数时，注意量程和分度值，将电压值和电流值代入公式P=UI计算出额定功率．
14. （1）A
（2）小灯泡短路
（3）增大；0.48
（4）会改变；灯泡的电阻会随温度的改变而改变
【解析】解答：解：（1）为了保护电路，在闭合开关前，应将滑动变阻器的滑片移到阻值最大处，由图可知滑片应移到A处；（2）移动滑片，电流表的示数有明显变化，说明电路是通路，而小灯泡不亮，电压表无示数，原因可能小灯泡短路了，则电压表也被短路，导致电压表示数为0；（3）由小灯泡的I﹣U图象可知，随着灯泡两端的电压增大，通过灯泡的电流增大，
根据P=UI可知，灯泡的实际功率增大．
由I﹣U图象可知，当灯泡的电压为U额=2V时，所对应的电流I额=0.24A，
灯泡额定功率：P额=U额I额=2V×0.24A=0.48W；（4）由图可知，灯泡的I﹣U图象为曲线，即电压与电流的比值是变化的，可知灯泡的电阻是改变的，其原因是灯丝的电阻与温度有关，灯丝的电阻随温度的升高而增大．
故答案为：（1）A；（2）小灯泡短路；（3）增大；0.48；（4）会改变；灯泡的电阻会随温度的改变而改变．
分析：（1）在闭合开关前，为了保护电路，应将滑P移到阻值最大值处；（2）将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，说明电路为通路；当移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，说明电压表测量的用电器发生短路；（3）根据灯泡电流随电压的变化关系，由P=UI判断灯泡实际功率如何随电压变化；
由图象求出灯泡额定电压对应的电流，然后由P=UI求出灯泡额定功率；（4）灯丝的电阻随温度的变化而变化．
15. （1）断开
（2）解 :如图所示：
（3）断路
（4）1.4
（5）温度升高，灯丝电阻（或电阻率）增大
（6）1
【解析】解答：解：（1）在连接电路的过程中，开关必须处于断开状态，目的是保护电路；
（2）把电压表并联在灯泡两端，因为小灯泡的额定电压为2.5V，所以电压表应选择0﹣3V，如图所示：
；
（3）闭合开关，灯泡不亮，可能是灯泡短路或电路存在断路造成的，电流表无示数，说明电路存在断路；电压表有示数，说明电压表与电源相连通，测量电源电压，则与电压表并联的灯丝断了，电压表串联在电路中，即灯泡断路；
（4）由图乙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.56A，所以P=UI=2.5V×0.56A=1.4W；
（5）图中曲线弯曲的主要原因是随着灯丝中的电流增大，温度升高，灯丝的电阻率增大，电阻增大；
（6）两只这样的灯泡串联在U=4V电源上时，
U1=U2= ?U= ?4V=2V，
由图象知，通过的电流为I=0.5A，
灯泡消耗的功率为P=U1I=2V×0.5A=1W．
故答案为：（1）断开；（2）见解答图；（3）断路；（4）1.4；（5）温度升高，灯丝电阻（或电阻率）增大；（6）1．
分析：（1）为保护电路，连接实验电路时开关必须断开，滑动变阻器的滑片应放在阻值最大处；
（2）电压表应与灯泡并联，还要根据灯泡的额定电压选用适当的量程；
（3）断路时，小灯泡不亮、电流表无示数；电压表有示数说明电压表与电源相连，即电压表与并联的灯之外的电路是连通的；
（4）由图乙读出通过灯泡的电流，利用电功率公式P＝UI求灯的额定功率；
（5）灯丝的电阻随温度变化而变化，所以通过灯丝的电流与它两端的电压不成正比；
（6）两只同样的灯泡的电阻相同，串联时分得的电压相同，根据串联电路中电压的特点，得出灯泡两端的电压值；由图丙读出此电压时的电流值，利用电功率公式P＝UI求灯的实际功率 .
16. （1）解：实验电路图：
（2）解：实验步骤：
①按电路图将调好的电表及各元件连接电路；
②闭合开关S，调节滑动变阻器到适当位置，测出变阻箱两端的电压U和通过变阻箱的电流I1 ， 并把电阻箱接入电路的阻值R1和测量的电压U、电流I1记录在表格中；③断开开关S，改变电阻箱接入电路的电阻值为R2 ， 然后闭合开关S，调节滑动变阻器使电压表示数仍为U，测量电流I2 ， 并把电阻箱接入电路的阻值R2和测量的电流I2、电压表示数U记录在表格中；④仿照步骤③，分别测出通过电阻箱R3、R4、R5、的电流I3、I4、I5、和相应的电压U，并把数据记录在表格中；
⑤利用公式P=UI分别计算出电阻R1、R2、R3、R4、R5消耗的功率P1、P2、P3、P4、P5 ， 并把数据记录在表格中。
（3）解：实验数据记录表：
U/V
R/Ω
I/A
P/W
解析：测量用电器的电功率时，要测量其电压和电流，并计算电功率的大小，此题要求电压一定，所以可以通过改变电阻箱的阻值改变电流，通过移动滑片，保持电压表的示数不变，通过多次测量探究规律.
17. （1）
（2）小灯泡断路
（3）A；电压表；0.6
【解析】解答：解：（1）因灯的额定电压为2.5V，所以电压表选小量程，灯正常工作时的电流I= ? =0.25A，电流表也选小量程，将滑动变阻器串联接入电路，注意接线柱要“一上一下”，如图所示：（2）电压表有示数说明电压表两接线柱与电源之间是通路，灯泡不亮、电流表无示数说明电路断路，即电压表并联部分断路，电路中发生的故障可能是 小灯泡断路；（3）根据已知条件，电压表示数为2V，说明小灯泡两端的电压太小，应减小滑动变阻器两端的电压，所以，应向A端移动滑片，使灯泡两端的电压为额定电压2.5V；
要使灯正常发光，所以，向A端移动滑片，同时视线应注意观察电压表示数，直到灯泡正常发光；根据乙图，电流表的量程为0～0.6A，其分度值为0.02A，其读数为0.24A，所以小灯泡的额定功率P=UI=2.5V×0.24A=0.6W．
故答案为：（1）如上图所示；（2）小灯泡断路；（3）A；电压表；0.6．
分析：（1）根据灯的额定电压和灯正常工作时通过的电流确定电表的量程，注意电表正负接线柱和变阻器的接法；（2）灯泡不亮说明某处断路或灯短路，电压表有示数，电压表的正负接线柱与电源正负极之间连接是连通的，说明灯泡断路，电流表无示数说明是某处断路或电流表短路；（3）根据分压原理，在串联电路中，电阻越大分得的电压越多；当灯的实际电压为额定电压时，灯正常发光；进行电流表的读数时，注意量程和分度值，将电压值和电流值代入公式P=UI计算出额定功率．本题测量小灯泡电功率，考查电路的连接、常见故障的分析、实验的操作及功率的计算，是中考的常见题．
18. （1）解:如图所示:
（2）A；电压表；0.24；0.6
（3）大于
（4）不亮
【解析】解答：(1)根据电路图连接实物电路,先将串联的元件连接好,最后将电压表并联在灯泡两端。小灯泡的额定电压为2.5V,所以电压表应选择0?3V的量程;小灯泡正常发光电流约为I＝ ?＝0.25A，电流表可选择0?0.6A的量程；滑片P向C端滑动时，变阻器电阻变小，滑动变阻器的下接线柱接A，如图所示：
?；
(2)根据已知条件，电压表示数为1.8V，说明小灯泡两端的电压太小，需增大灯泡两端的电压，则应减小滑动变阻器两端的电压，减小滑动变阻器连入电路的电阻，所以应向A端移动滑片，同时观察电压表的示数，使灯泡两端的电压为额定电压2.5V.根据丙图，电流表的量程为0?0.6A，其分度值为0.02A，其读数为0.24A，所以小灯泡的额定功率P＝UI＝2.5V×0.24A＝0.6W.
(3)移动滑片时，小灯泡发出耀眼的亮光，说明小灯泡的实际功率大于额定功率；
(4)实验中若不慎将电压表和电流表互换了位置，即电压表串联在电路中，电流表与灯并联，因电流表内阻很小，所以电流表将灯短路了，灯不亮；因电压表内阻很大，根据欧姆定律，电路中电流几乎为0；根据分压原理，电压表示数接近电源电压。所以，实验中若不慎将电压表和电流表互换了位置，则小灯泡将不亮。
故答案为：（1）如上所示；（2）A；电压表；0.24；0.6；（3）大于；（4）不亮.
分析：灯在额定电压下正常发光，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确滑片移动的方向；根据图乙电流表选用的量程确定分度值读数，将电压值和电流值代入公式P=UI计算出额定功率；当小灯泡两端的电压高于额定电压时，实际功率大于额定功率.
