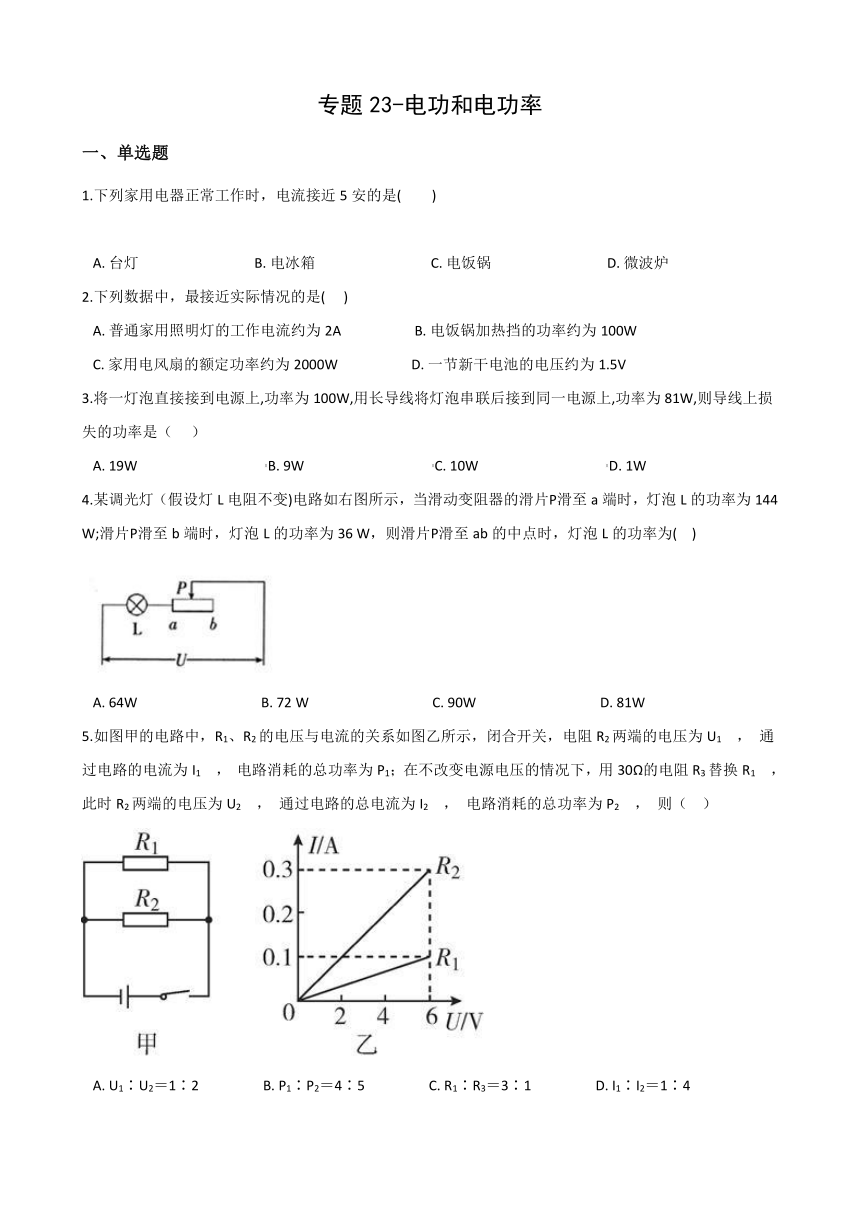

专题23-电功和电功率
一、单选题
1.下列家用电器正常工作时，电流接近5安的是(　　)
?
A.?台灯?????????????????????????????????B.?电冰箱?????????????????????????????????C.?电饭锅?????????????????????????????????D.?微波炉
2.下列数据中，最接近实际情况的是(???
)
A.?普通家用照明灯的工作电流约为2A?????????????????????B.?电饭锅加热挡的功率约为100W
C.?家用电风扇的额定功率约为2000W?????????????????????D.?一节新干电池的电压约为1.5V
3.将一灯泡直接接到电源上,功率为100W,用长导线将灯泡串联后接到同一电源上,功率为81W,则导线上损失的功率是（???
）
A.?19W?????????????????????????????????????B.?9W?????????????????????????????????????C.?10W?????????????????????????????????????D.?1W
4.某调光灯（假设灯L电阻不变)电路如右图所示，当滑动变阻器的滑片Р滑至a端时，灯泡L的功率为144
W;滑片Р滑至b端时，灯泡L的功率为36
W，则滑片Р滑至ab的中点时，灯泡L的功率为(?
?)
A.?64W????????????????????????????????????B.?72
W????????????????????????????????????C.?90W????????????????????????????????????D.?81W
5.如图甲的电路中，R1、R2的电压与电流的关系如图乙所示，闭合开关，电阻R2两端的电压为U1
，
通过电路的电流为I1
，
电路消耗的总功率为P1；在不改变电源电压的情况下，用30Ω的电阻R3替换R1
，
此时R2两端的电压为U2
，
通过电路的总电流为I2
，
电路消耗的总功率为P2
，
则（??
）
A.?U1∶U2＝1∶2??????????????????B.?P1∶P2＝4∶5??????????????????C.?R1∶R3＝3∶1??????????????????D.?I1∶I2＝1∶4
6.某校两同学通过实验研究小灯泡的电功率跟两端电压的关系，已知小灯泡的额定电压为2.5V、额定功率为0.75W．小明同学设计了如图甲所示的电路进行研究，他先测出若干组电压和电流值，再由公式P=UI，求得对应的功率，并作出功率随电压变化的图线a．小红同学设计了如图乙所示的电路进行研究，她先由
计算出小灯泡的电阻R，再测出若干个电压值，最后根据?
，
求得对应的功率，也作出功率随电压变化的图线b．则下列反映了他们的实验结果的图线是（??
）
A.??????????????????????????????????????????B.?
C.?????????????????????????????????????????D.?
7.额定电压为8V的甲，乙两个电阻，图象I-U如图所示，下说法正确的是（??
）
A.?若甲乙并联，两端电压0一8V范围内（不含0V），R甲总是大于R乙
B.?若甲乙并联，两端电压在0一8V范围内（不含0V），P甲是小于P乙
C.?若甲乙串联接在电压为9V的电源两端，R甲∶R乙=1∶2
D.?若甲乙并联接在电压为3V的电源两端，P甲∶P乙=3∶2

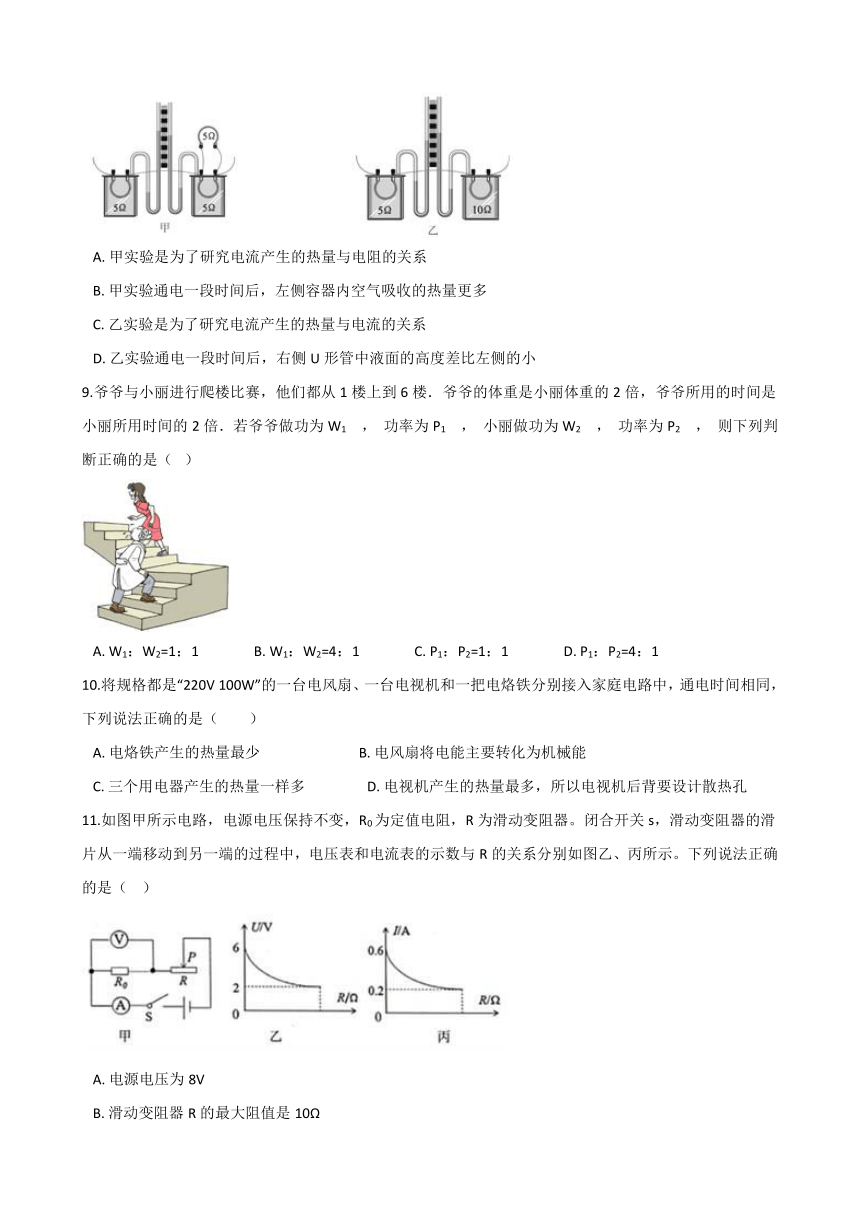

8.如图是探究电流产生热量与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化．下列说法正确的是（??
）
A.?甲实验是为了研究电流产生的热量与电阻的关系
B.?甲实验通电一段时间后，左侧容器内空气吸收的热量更多
C.?乙实验是为了研究电流产生的热量与电流的关系
D.?乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小
9.爷爷与小丽进行爬楼比赛，他们都从1楼上到6楼．爷爷的体重是小丽体重的2倍，爷爷所用的时间是小丽所用时间的2倍．若爷爷做功为W1
，
功率为P1
，
小丽做功为W2
，
功率为P2
，
则下列判断正确的是（?
）
A.?W1：W2=1：1????????????????B.?W1：W2=4：1????????????????C.?P1：P2=1：1????????????????D.?P1：P2=4：1
10.将规格都是“220V
100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（　　）
A.?电烙铁产生的热量最少????????????????????????????B.?电风扇将电能主要转化为机械能
C.?三个用电器产生的热量一样多??????????????????D.?电视机产生的热量最多，所以电视机后背要设计散热孔
11.如图甲所示电路，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关s，滑动变阻器的滑片从一端移动到另一端的过程中，电压表和电流表的示数与R的关系分别如图乙、丙所示。下列说法正确的是（??
）
A.?电源电压为8V
B.?滑动变阻器R的最大阻值是10Ω
C.?R0的最小电功率为0.2W
D.?当滑片P置于中点时，R的电功率为0.9W

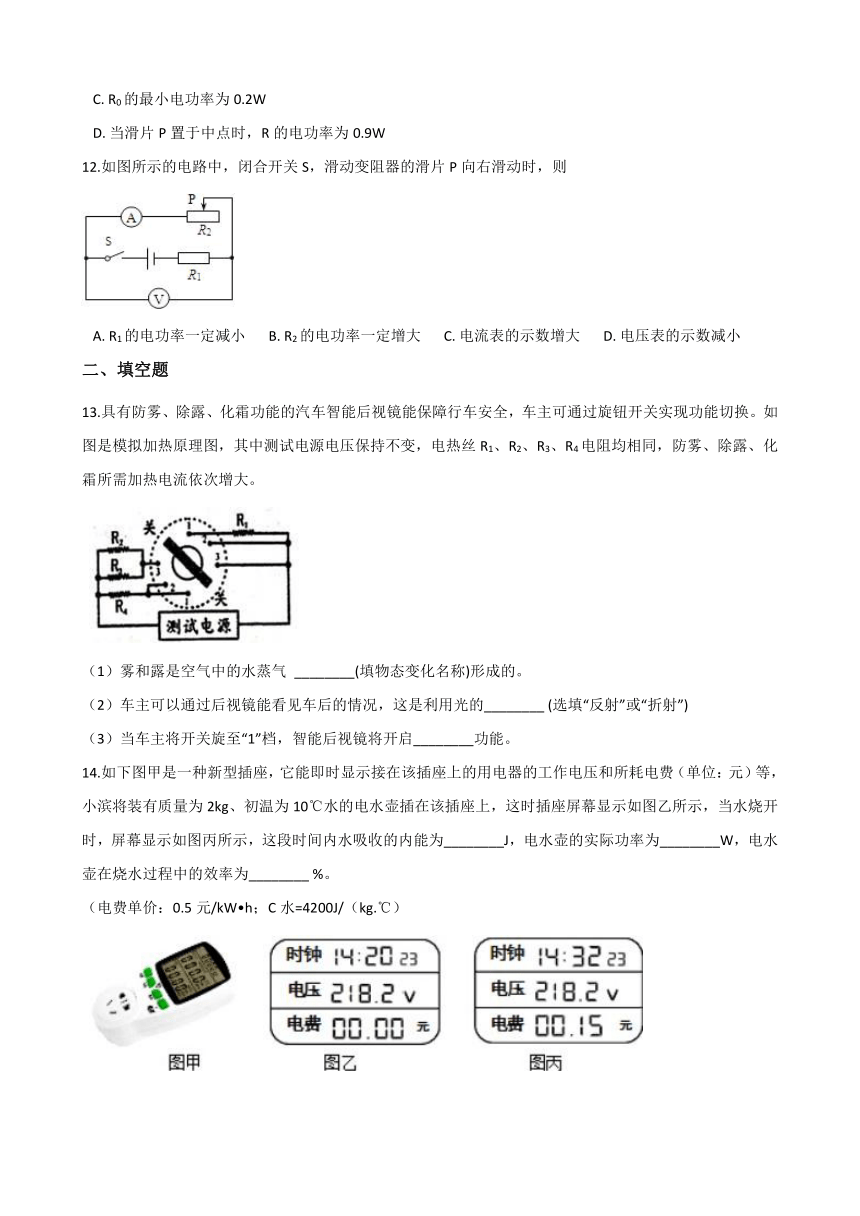

12.如图所示的电路中，闭合开关S，滑动变阻器的滑片P向右滑动时，则
A.?R1的电功率一定减小??????B.?R2的电功率一定增大??????C.?电流表的示数增大??????D.?电压表的示数减小
二、填空题
13.具有防雾、除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。如图是模拟加热原理图，其中测试电源电压保持不变，电热丝R1、R2、R3、R4电阻均相同，防雾、除露、化霜所需加热电流依次增大。
（1）雾和露是空气中的水蒸气
________(填物态变化名称)形成的。
（2）车主可以通过后视镜能看见车后的情况，这是利用光的________?(选填“反射”或“折射”)
（3）当车主将开关旋至“1”档，智能后视镜将开启________功能。
14.如下图甲是一种新型插座，它能即时显示接在该插座上的用电器的工作电压和所耗电费（单位：元）等，小滨将装有质量为2kg、初温为10℃水的电水壶插在该插座上，这时插座屏幕显示如图乙所示，当水烧开时，屏幕显示如图丙所示，这段时间内水吸收的内能为________J，电水壶的实际功率为________W，电水壶在烧水过程中的效率为________?%。
（电费单价：0.5元/kW?h；C水=4200J/（kg.℃）

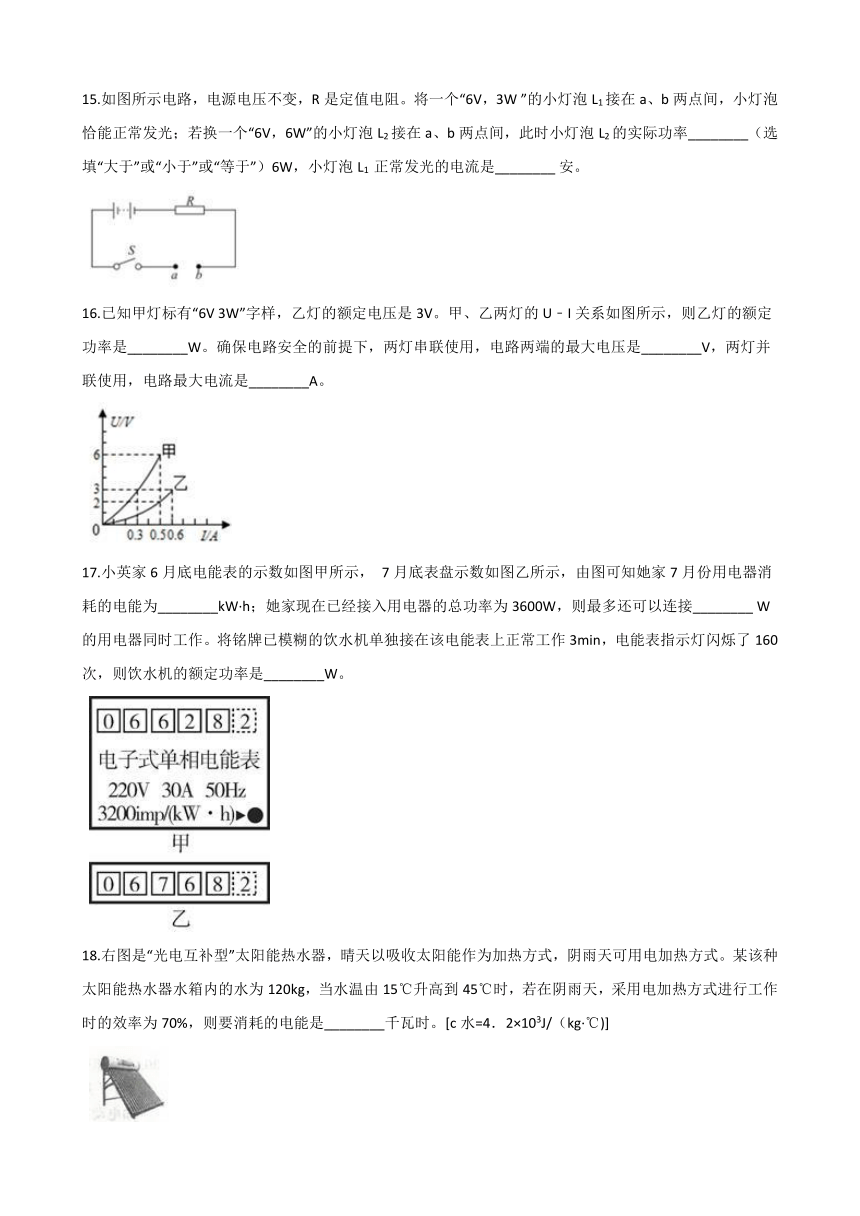

15.如图所示电路，电源电压不变，R是定值电阻。将一个“6V，3W
”的小灯泡L1接在a、b两点间，小灯泡恰能正常发光；若换一个“6V，6W”的小灯泡L2接在a、b两点间，此时小灯泡L2的实际功率________（选填“大于”或“小于”或“等于”）6W，小灯泡L1
正常发光的电流是________?安。
16.已知甲灯标有“6V
3W”字样，乙灯的额定电压是3V。甲、乙两灯的U﹣I关系如图所示，则乙灯的额定功率是________W。确保电路安全的前提下，两灯串联使用，电路两端的最大电压是________V，两灯并联使用，电路最大电流是________A。
17.小英家6月底电能表的示数如图甲所示，
7月底表盘示数如图乙所示，由图可知她家7月份用电器消耗的电能为________kW·h；她家现在已经接入用电器的总功率为3600W，则最多还可以连接________?W的用电器同时工作。将铭牌已模糊的饮水机单独接在该电能表上正常工作3min，电能表指示灯闪烁了160次，则饮水机的额定功率是________W。
18.右图是“光电互补型”太阳能热水器，晴天以吸收太阳能作为加热方式，阴雨天可用电加热方式。某该种太阳能热水器水箱内的水为120kg，当水温由15℃升高到45℃时，若在阴雨天，采用电加热方式进行工作时的效率为70%，则要消耗的电能是________千瓦时。[c水=4．2×103J/（kg·℃)]
?
三、实验探究题
19.某兴趣小组的同学利用甲图所示的电路进行了多个电学实验。实验中电源电压为6
V且恒定不变；滑动变阻器在电路中除了保护电表即保护电路以外，在不同的实验中作用各不相同。
（1）第一小组的同学要测量电阻Rx的阻值，他们在A、B间接入待测电阻Rx
，
请你用笔画线代替导线，将答题卡图乙中的实物图连接完整。
（2）第二小组的同学要测量额定电压为2.5V的小灯泡的额定功率。他们在A、B间接入额定电压为2.5V的小灯泡，正确连接电路，实验步骤及操作都正确。闭合开关后，发现电压表的示数始终大于小灯泡的额定电压，小灯泡发光较亮，出现这种现象的原因是________；
（3）第三小组的同学要研究“电流与电阻的关系”。该实验中滑动变阻器除了保护电路的作用外，另一个重要的作用是________；
实验步骤如下：
①按照电路图连接电路接入定值电阻R1
，
滑动变阻器滑片在阻值最大处，闭合开关；
②移动滑片，使电压表为某个固定值，记下此时电流表的电流I1；
③断开开关，摘下R1
，
接入阻值稍大的电阻R2；闭合开关，________，记下此时电流表的电流I2；
④改用R3
，
重复步骤③，记下此时电流表的电流I3；比较R1I1、R2I2、R3I3的数值，得出验证结论。
20.某兴趣小组利用图甲装置探究电流热效应的影响因素，实验步骤如下：
①将阻值为10欧和20欧的电阻丝分别置于A、B两个盛满煤油的烧瓶中，按图甲所示连接电路．
②闭合开关，将滑动变阻器的滑片移至某一位置，记录此时电流表的读数I，通电一段时间，记录A、B烧瓶的玻璃管内液面的变化高度分别为△h1、△h2
．
③断开开关，直至玻璃管中的液面降回各自初始位置．
④闭合开关，移动滑动变阻器的滑片，使电流表的读数为2I，当通电时间与步骤②相同时，记录A、B烧瓶的玻璃管内液面的变化高度分别为△h3、△h4
，
实验数据如表．
（1）步骤②中的电流表示数如图乙所示，此时电流为________安．
（2）本实验通过设计串联电路来研究电阻对电流产生热量的影响，可以控制哪些变量相同？________．
（3）小明认为：只要选择“△h1、△h2、△h3、△h4”四个量中的某两个量进行比较，就能说明“对电流产生热量多少的影响，电流比电阻更大”，请比较这两个量的大小关系：________．
电流大小
烧瓶玻璃管内液面的变化高度
A烧瓶（RA=10欧）
B烧瓶（RB=20欧）
I
△h1
△h2
2I
△h3
△h4
四、解答题
21.目前，氢能源汽车正在研制中。有一种氢能源汽车，能利用太阳能聚焦产生高温使水分解得到氢气，并以氢气作为汽车能源。
（1）已知2克氢气完全燃烧生成水蒸气放热280千焦。求氢气的热值。
（2）某氢能源试验汽车，质量为3吨，其最大输出功率为60千瓦，在某平直路段行驶时，阻力是车重的0.05倍，g取10N/kg，求汽车的最大速度。
22.小英家里有一个电吹风，该电吹风的工作原理如图甲所示，电吹风工作时可以吹出热风也可以吹出凉风．
（1）小英将电吹风插头接入家庭电路中，当电吹风吹热风时，电风扇与电热丝的连接方式是________?联．
（2）小英在某次用该电吹风将头发吹干的全过程中，为了知道这次使用电吹风时总共消耗的电能，她把电吹风的实际功率随时间的变化关系用图乙记录了下来，请你帮她算一算，她这次吹干头发的全过程电吹风总共消耗的电能是　________?
（3）该电吹风的电热丝在工作时电阻值是________?Ω（保留两位小数）．
（4）该电吹风使用几年后，发现其电热丝变细了，则电热丝的电阻值将________?．
答案解析部分
一、单选题
1.
D
【解析】分析：家用电器的额定电压为220V，根据可得
，
即可计算家用电器工作电流。
解答：A、台灯的正常工作电流在0.2A左右；故A不符合题意；
B、电冰箱的正常工作电流在1A左右；故B不符合题意；
C、电饭锅的功率800W左右，其正常工作电流在3A左右；故C符合题意；
D、微波炉的功率1000W左右，其正常工作电流在5A左右；故D符合题意；
故答案为：D。
2.
D
【解析】分析：根据对家用电器电压和功率的知识分析判断。
解答：A.普通家用照明灯的工作电流约为2A，那么它的功率为P=UI=220V×2A=440W，远远大于家用灯泡的功率，故A错误；
B.电饭锅加热挡的功率大约在1000W左右，故B错误；
C.家用电风扇的额定功率约为50~70W左右，故C错误；
D.一节新干电池的电压约为1.5V，符合实际，故D正确。
故选D。
?
3.
B
【解析】分析：（1）在串联电路中，电功率与电阻成正比，电压也与电阻成正比，因此；
（2）同一电阻，功率与电压的平方成正比，即：；
（3）首先根据计算出灯泡两端的实际电压，然后根据U线=U总-UL计算出导线上分担的电压，最后根据计算导线上损失的功率。
解答：根据公式得到：；
灯泡的实际电压为：UL=198V；
导线上损失的电压为：U线=U总-UL=220V-198V=22V；
根据公式得到：；
解得：P线=9W。
故选B。
4.
A
【解析】分析：滑动变阻器达到滑片P滑至a端时电路为L的简单电路，当滑片P滑至b端时电路为L与滑动变阻器的最大阻值R串联，分别根据和P=I2R列出灯泡实际功率的方程，计算得到滑动变阻器的最大阻值和RL的关系；当滑片P滑至ab的中点时，电路为L与串联，根据P=I2R表示出灯泡实际功率，并代入前面的计算结果得到此时灯泡的实际功率即可。
解答：当滑动变阻器达到滑片P滑至a端时，电路里只有灯泡L自己工作，
灯泡的功率为：----------------------①
当滑片P滑至b端时，灯泡L与滑动变阻器的最大阻值R串联，
此时灯泡的功率为P2=I22R=-------②
①÷②式得到：R变=RL…………③；
当滑片P滑至ab的中点时，电路为L与串联，
此时灯泡的功率为P3=I32×RL=?……④
将③代入④得到：P3=。
故选A。
5.
B
【解析】分析：（1）根据并联电路电压的特点解答；
（2）从图乙中分别找到对应的电压和电流，根据公式R＝
分别计算出R1和R2的阻值，再计算R1与R3的阻值之比；
（3）根据公式分别计算出通过每个电阻的电流，再根据并联电路I总=I1+I2的规律分别计算出总电流，最后作比即可；
（4）根据公式P总=U总I总计算总功率之比即可。
解答：由图甲可知，R2与R1或R3并联，不改变电源电压U，
所以U1＝U2＝U，即U1∶U2＝1∶1，故A错误；
根据R＝
，由图乙可知，
电阻
，
电阻
，
又R3＝30Ω，所以R1∶R3＝2∶1，故C错误；
根据并联电路的分流特点，当R2与R1并联时，
通过干路的总电流：；
当R3与R1并联时，；
那么电流之比：
，
故D错误；
总功率P1：P2=UI1：UI2=I1：I2=4：5，故B正确。
故选B。
?
6.
B
【解析】解答：（1）由
可得，灯泡正常发光时的电阻
；由题意知：
和
，由此可见，电功率P是关于电压U的二次函数（跟y=ax2+bx+c，且a＞0，b=0，c=0时相符合），故图象是经过原点开口向上的抛物线，故CD错误；（2）因为
和
，灯泡电阻R随温度升高而增大，所以①电压U＜2.5V时，小灯泡在低于额定电压下工作，它的电阻R＜8.3Ω，则P甲＞P乙
，
此时抛物线a在抛物线b的上方；②当电压U=2.5V时，小灯泡在额定电压下工作，它的电阻R=8.3Ω，则P甲=P乙=0.75W，且此时两抛物线相交；③当电压U＞2.5V，小灯泡在高于额定电压下工作，它的电阻R＞8.3Ω，则P甲＜P乙
，
此时抛物线a在抛物线b的下方；综上所述，B图中的图线反映了他们的实验结果。故选B
分析：灯泡电阻随灯泡温度的升高而变大，根据题干给出的两种情况，根据电功率公式应用数学知识分析答题。
7.
C
【解析】分析：（1）根据公式比较；
（2）根据P=UI比较；
（3）串联电路中各处电流都相等，总电压等于各处电压之和，据此确定甲和乙的电压，最后根据计算二者的比值；
（4）从图像中找到电压为3V时通过两个电阻的电流，然后根据P=UI计算它们的功率之比。
解答：若甲乙并联，那么它们的电压相等。根据图像可知，在0~8V的电压范围内，电流I甲>I乙
，
根据可知，电阻R甲，
故A错误；
若甲乙并联，那么它们的电压相等。根据图像可知，在0~8V的电压范围内，电流I甲>I乙
，
根据P=UI可知，功率P甲>P乙
，
故B错误；
根据图像可知，当电流为0.8A时，甲的电压为3V，乙的电压为6V，此时总电压为9V，根据得到，甲和乙的电阻之比：
，
故C正确；
若甲乙并联接在电压为3V的电源两端，通过甲的电流为0.8A，通过乙的电流为0.4A，根据P=UI可知，二者的功率之比P甲：P乙=U甲I甲：U乙I乙=I甲：I乙=0.8A：0.4A=2：1，故D错误。
故选C。
8.
B
【解析】解答：AB、装置甲中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即I右=I左
，
两个5Ω的电阻并联，根据并联电路的电流特点知I右=I1+I2
，
两电阻阻值相等，则支路中电流相等，I1=I2
，
所以右边容器中的通过电阻的电流是左侧通过电流的一半，即是研究电流产生的热量与电流的关系，由Q=I2Rt可知，左边容器中的电阻产生的热量多，温度升得较快；因此通电一段时间后，玻璃管左侧液面高度差更大，故A错误，B正确。CD、在乙装置中，将容器中的电阻丝串联起来接到电源两端，通过他们的电流I与通电时间t相同，左边容器中的电阻小于右边容器中的电阻，即是探究电流产生的热量与电阻大小的关系；故由Q=I2Rt可知，在相同时间内，电流相同的情况下，电阻越大，电流通过导体时产生的热量越多，右边容器中的电阻产生的热量多，温度升得较快，所以乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大，故CD均错误。故选B．
分析：由焦耳定律Q=I2Rt可知，Q与I、R及t有关，故应采用控制变量法进行分析。电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，体现的是转换思想。
9.
C
【解析】解答：（1）做功之比：
；（2）功率之比：
故选C．
分析：（1）爬楼比赛过程中，两人爬楼的高度相同，根据W=Gh求出做功之比；（2）根据
求出功率之比．
10.
B
【解析】解答：解：
由于U=220V，
则三种用电器的实际功率：P=P额=100W；
因为W=Pt，
所以三种用电器消耗的电能相同；
电视机将一部分电能转化为光能，电风扇中的电动机将电能大部分转化机械能，电烙铁将电能全部转化为内能．
故产生热量最多的是电烙铁；故B正确、ACD错误．
故选B．
分析：分别接入220V的电路中，三个用电器都正常工作，实际功率相同（等于额定功率）、通电时间相同，根据W=Pt可知消耗的电能相同，通过分析三种用电器使用时的能量转化情况，找出产生热量最多的用电器．
11.
D
【解析】分析：由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测R0两端的电压，电流表测电路中的电流。
（1）当变阻器接入电路中的电阻为零时，电路为R0的简单电路，此时电压表测R0两端的电压，其示数最大，根据图乙读出电压表的最大示数即为电源的电压；
（2）当变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，根据图乙和图丙读出电表的示数，根据串联电路的电压特点求出滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器的最大阻值；
（3）当变阻器接入电路中的电阻最大时，电路中的电流最小，R0的功率最小，根据P=I2R求出其大小；
（4）根据欧姆定律求出定值电阻的阻值，根据电阻的串联和欧姆定律求出滑片P置于中点时电路中的电流，根据P=UI=I2R求出R的电功率。
解答：由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测R0两端的电压，电流表测电路中的电流。
A.当变阻器接入电路中的电阻为零时，电路为R0的简单电路，此时电压表测R0两端的电压，其示数最大，
由图乙可知，电压表的示数最大为6V，则电源的电压U=6V，故A错误；
B.当变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，
由图乙可知电压表的最小示数U0=2V，由图丙可知电路中的最小电流I小=0.2A，
此时滑动变阻器两端的电压UR=U-U0=6V-2V=4V，
滑动变阻器的最大阻值
，
故B错误；
C.当变阻器接入电路中的电阻最大时，电路中的电流最小，R0的功率最小，
则R0的最小功率P0小=U0I小=2V×0.2A=0.4W，故C错误；
D.定值电阻的阻值
，
当滑片P置于中点时，通过电路的电流；
则R的电功率
，
故D正确。
故选D。
12.
A
【解析】分析：由电路图可知R1与R2串联，电压表测滑动变阻器R2两端的电压，电流表测电路中的电流；根据滑片的移动方向确定电阻R2的变化，从而确定电压表示数的变化和电路电流的变化以及定值电阻R1的电功率变化情况．对于滑动变阻器R2的电功率变化情况，则应该应用二次函数的△≥0分析解决。
解答：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；当滑动变阻器的滑片P向右移动时，接入电路的电阻变大，电路的总电阻变大；（1）由I=得，电路中的电流变小，所以电流表的示数变小，故C错误；（2）由U=IR可知，定值电阻R1两端的电压变小，U1变小，根据P=可知，定值电阻R1的电功率减小，故A正确；（3）由串联电路的分压特点知道，当滑动变阻器的电阻变大时，它分担的电压也变大，即电压表的示数增大，故D错误；（4）R2的电功率取决于通过的电流和它两端的电压．当滑片P向右移动时，R2的电阻变大，分担电压变大，而通过它的电流变小，那么它的电功率怎么变化呢？由二次函数知识△=b2﹣4ac≥0知道，当R2=R1时，P取最大值．所以如果R2＞R1
，
则滑动变阻器R2消耗的功率先变大后变小，故滑动变阻器R2消耗的电功率一定增大是错的，故B错。
故答案为：A
二、填空题
13.
（1）液化
（2）反射
（3）防雾
【解析】分析：（1）物质由气态变成液态叫液化；
（2）后视镜是凸面镜，后面物体的光线经过后视镜的反射后，在里面成正立、缩小的虚像，可以帮助司机观察后面两次的情况；
（3）根据公式比较三者状态下电流的大小即可。
解答：（1）雾和露是空气中的水蒸气液化而成的；
（2）
车主可以通过后视镜能看见车后的情况，这是利用光的反射；
（3）当车主将开关旋至“1”档，电阻R1和R4串联；
当车主将开关旋至“2”档，只有电阻R4单独工作；
当车主将开关旋至“3”档，电阻R2和R3并联；
因为它们每个电阻相等，
那么R串>R4>R并；
那么P串根据公式可知，当电压相同时，电流与电阻成反比。
那么I串因此当车主将开关旋至“1”档，为防雾；
因此当车主将开关旋至“2”档，为除露；
因此当车主将开关旋至“1”档，为化霜。
14.
7.56×105；1500；70
【解析】分析：（1）根据公式Q=cm△t计算出水吸收的内能；
（2）首先根据计算出消耗的电能，然后将两个时间相减得到加热时间t，最后根据公式计算出电水壶的实际功率；
（3）根据计算效率即可。
解答：（1）这段时间内水吸收的内能为：Q=cm△t=
4200J/（kg.℃
×2kg×（100℃-10℃）=
7.56×105
J；
（2）烧水消耗的电能为：；
加热时间为：t=14：32-14：20=12min=0.2h；
那么电水壶的实际功率为：；
（3）电水壶烧水过程中的效率为：。
15.
小于；0.5
【解析】分析：（1）在串联电路中，电压的分配与电阻成正比；根据公式分别计算出两个灯泡的电阻，根据前面的规律判断L2两端电压的变化，进而得到实际功率的大小；
（2）已知功率和电压根据公式计算灯泡L1的额定电流。
解答：（1）灯泡L1的电阻为：；
灯泡L2的电阻为：；
因为R2，
根据串联电路电压的规律可知，当接入L2后，ab两点之间的电压变小，即小于6V；
那么L2的实际功率小于6W；
（2）小灯泡L1
正常发光的电流是。
16.
1.8；8.5；0.85
【解析】分析：（1）根据图像确定乙灯电压为3V时的额定电流，然后根据P=UI计算它的额定功率；
（2）根据分别计算出两个灯泡的电阻，根据图像确定两灯的额定电流。如果两灯串联，那么最大电流等于其中较小的额定电流，然后根据U总=I总R总计算出最大电压；
（3）如果两灯并联，那么它们两端的电压肯定相等，据此确定最大电源电压，再根据欧姆定律计算出两个电流，最后根据I总=I甲+I乙计算最大电流。
解答：（1）根据图像可知，当乙的电压为3V时，乙的额定电流为0.6A，那么乙的额定功率：P=UI=3V×0.6A=1.8W；
（2）甲的电阻为：；
乙的电阻为：；
因为额定电流0.5A<0.6A，所以串联时最大电流为0.5A；
那么电路的最大电压：U总=I总R总=0.5A×（12Ω+5Ω）=8.5V；
（3）并联时二者的电压肯定相同，
因为额定电压6V>3V，
所以并联时的最大电压为3V；
此时通过甲灯的电流为：；
此时电路的最大电流：I总=I甲+I乙=0.25A+0.6A=0.85A。
17.
140；3000；1000
【解析】分析：（1）单项电能表上最后一个数字是小数部分，将前后两个数值相减即可；
（2）首先根据P=UI计算出允许接入的最大功率，然后减去已经接入的功率即可；
（3）首先根据计算出电能，再根据公式计算额定功率。
解答：（1）小英家7月份消耗的电能为：W=6768.2-6628.2=140kW·h；
（2）电能表允许接入的最大功率为：P=UI=220V×30A=6600W；
那么最多可以连接用电器的功率为：P=6600W-3600W=3000W；
（3）饮水机消耗的电能为：；
饮水机的额定功率为：。
18.
6
【解析】分析：首先根据：Q吸=cm△t计算出热水器里面的水吸收的热量，然后再根据计算需要消耗的电能。
解答：水吸收的热量：Q吸=cm△t=4.2×103J/（kg·℃）×120kg×（45℃-15℃）=1.512×107J，由
得：
?
。
三、实验探究题
19.
（1）
（2）选用滑动变阻器规格太小（或滑动变阻器的最大电阻太小）
（3）控制电阻两端的电压保持不变（或使电阻两端的电压保持2.5V）；移动滑动滑片使电压表的示数保持不变
【解析】分析：1、测量电阻阻值大小一般用伏安法测量，利用电压表测电阻两端电压，用电流表测量电流的大小，据此可连接电路；
2、串联电路中，分到的电压大小由用电器的电阻大小决定，电阻大分到的电压高，根据小灯泡的电压始终较高，考虑滑动变阻器的最大电阻较小；
3、在研究“电流与电阻的关系”实验中，需要控制电压不变。可利用滑动变阻器使电阻两端的电压保持相同。
解答：（1）测量电阻阻值大小一般用伏安法测量，利用电压表测电阻两端电压，用电流表测量电流的大小，所以可连接电路如图：
（2）串联电路中，分到的电压大小由用电器的电阻大小决定，电阻大分到的电压高，根据小灯泡的电压始终较高，可知原因是：选用滑动变阻器规格太小（或滑动变阻器的最大电阻太小）
；
（3）在研究“电流与电阻的关系”实验中，需要控制电压不变。所以滑动变阻器的另一个重要作用是：控制电阻两端的电压保持不变（或使电阻两端的电压保持2.5V）。
由于实验中要保证改变电阻后，两端电压保持不变。当电阻变大时，电阻分到的电压是变大的，此时可通过移动滑动变阻器使电压表的示数保持不变。
故答案为：（1）?
（2）选用滑动变阻器规格太小（或滑动变阻器的最大电阻太小）??
（3）控制电阻两端的电压保持不变（或使电阻两端的电压保持2.5V）；移动滑动滑片使电压表的示数保持不变
20.
（1）0.24
（2）电流和通电时间
（3）△h3＞△h2
【解析】分析：（1）电流表的读数，要先观察选用的量程及对应的分度值，再根据指针位置读数；（2）在串联电路中电流处处相等，串联的两个电阻同时工作、同时停止工作，通电时间相同；（3）由第一行、第二列数据，改变电流、电阻的倍数相同，观察玻璃管内液面的变化△h2、△h3的关系得出吸热关系，进而得出对电流产生热量影响较大的因素．本题为电流热效应的影响因素的实验探究题目，考查了电流表的读数方法、控制变量法的使用，以及分析实验数据得出结论的能力，有难度。
解答：解：（1）由图可知，电流表选用的是0﹣0.6A量程，分度值为0.02A，根据指针位置可得电流I=0.24A；（2）本实验通过设计串联电路来研究电阻对电流产生热量的影响，可以控制电流和通电时间相同；（3）由第一行数据可知，通过的电流相同，使电阻变为原来的2倍，观察玻璃管内液面的变化△h2可得吸收热量的变化；由第二列数据可知，电阻相同，使通过的电流变为原来的2倍，观察玻璃管内液面的变化△h3可得吸收热量的变化；电流和电阻都是变为原来的二倍，通过比较得出△h2＜△h3
，
可以得出对电流产生热量多少的影响，电流比电阻更大．
故答案为：（1）0.24；（2）电流和通电时间；（3）△h3＞△h2
．
四、解答题
21.
（1）氢气的热值为：；
（2）汽车受到的阻力为：f=0.05G=0.05×3000kg×10N/kg=1500N；
汽车匀速行驶时，它受到的牵引力和阻力相互平衡，
那么它受到的牵引力F=f=1500N；
那么汽车的最大速度为：。
【解析】分析：（1）根据公式计算氢气的热值；
（2）首先根据f=0.05G计算汽车受到的阻力，再根据二力平衡的知识计算出汽车的牵引力，最后根据计算汽车的最大速度。
22.
（1）并　
（2）1.02×105　
（3）69.14
（4）变大　
【解析】解答：解：（l）要让电吹风工作时吹出热风，需要电动机和电阻丝同时工作，即开关应置于图甲中的1位置，此时电风扇与电热丝是并列连接在电源上的，所以是并联连接．
（2）根据功率随时间的变化关系图象可知：
P热=800W，t1=2min=120s，
P凉=100W，t2=3min﹣2min=1min=60s，
W总=W热+W凉=P热t1+P凉t2=800W×120s+100W×60s=1.02×105J．
（3）电热丝的功率：P=P热﹣P凉=800W﹣100W=700W，
由P=UI，I=得，
R==≈69.14Ω；
（4）使用几年后，电热丝变细，但电热丝的材料、长度因素都不变，只有横截面积变小，电阻变大．
故答案为：
（1）并联；
（2）1.02×105；
（3）69.14；
（4）变大．
分析：（l）当电吹风机送出来的是热风时，说明电动机和电阻丝同时工作．
（2）由图象得出吹热风和吹凉风时的功率和时间，然后根据W=Pt分别计算出电吹风工作时吹热风和吹凉风时消耗的电能，求其和即可．
（3）由图象可知电热丝和电动机的总功率，计算出电热丝工作的时的功率，由R=计算出电热丝工作时的电阻．
（4）影响电阻的因素有材料、长度以及横截面积和温度，在其他条件一定时，导体的横截面积越小，导体的电阻越大．
