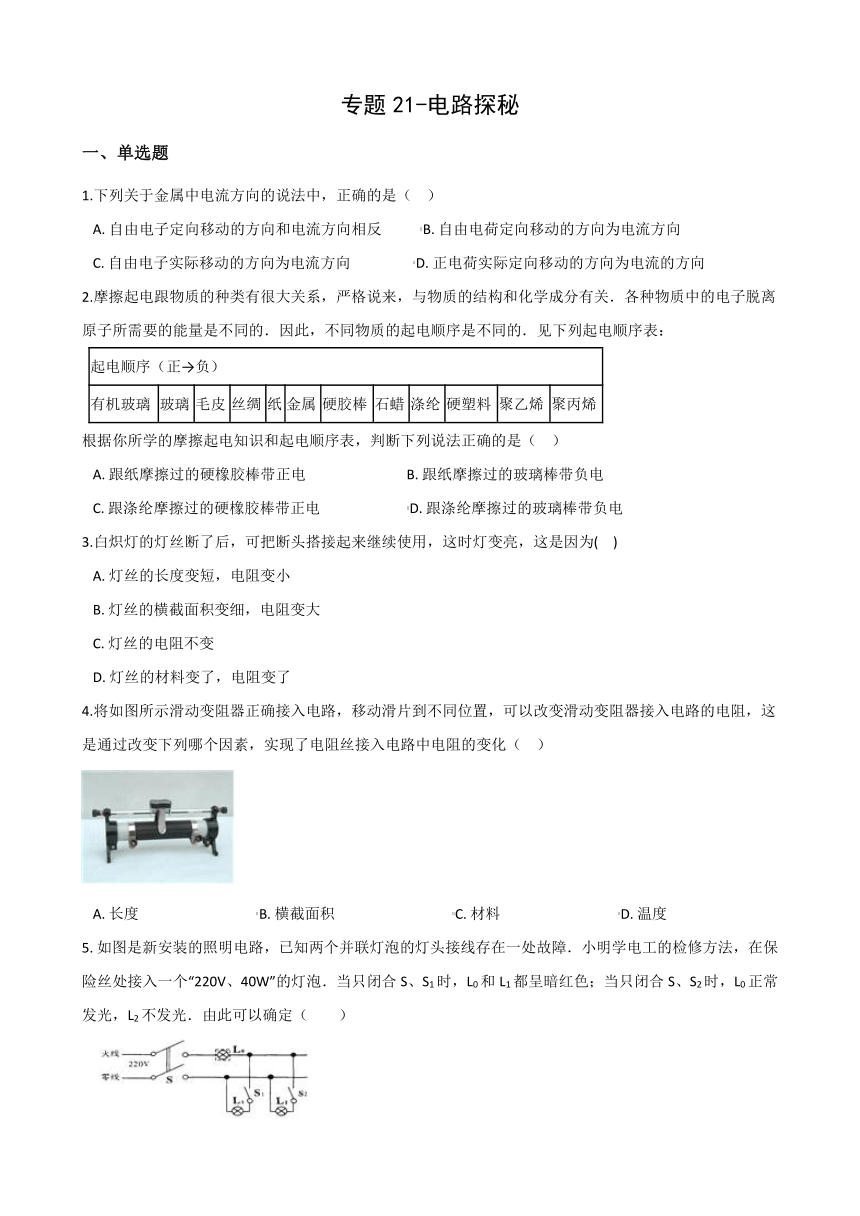

专题21-电路探秘
一、单选题
1.下列关于金属中电流方向的说法中，正确的是（??
）
A.?自由电子定向移动的方向和电流方向相反???????????B.?自由电荷定向移动的方向为电流方向
C.?自由电子实际移动的方向为电流方向??????????????????D.?正电荷实际定向移动的方向为电流的方向
2.摩擦起电跟物质的种类有很大关系，严格说来，与物质的结构和化学成分有关．各种物质中的电子脱离原子所需要的能量是不同的．因此，不同物质的起电顺序是不同的．见下列起电顺序表：
起电顺序（正→负）
有机玻璃
玻璃
毛皮
丝绸
纸
金属
硬胶棒
石蜡
涤纶
硬塑料
聚乙烯
聚丙烯
根据你所学的摩擦起电知识和起电顺序表，判断下列说法正确的是（??
）
A.?跟纸摩擦过的硬橡胶棒带正电?????????????????????????????B.?跟纸摩擦过的玻璃棒带负电
C.?跟涤纶摩擦过的硬橡胶棒带正电?????????????????????????D.?跟涤纶摩擦过的玻璃棒带负电
3.白炽灯的灯丝断了后，可把断头搭接起来继续使用，这时灯变亮，这是因为(??
)
A.?灯丝的长度变短，电阻变小
B.?灯丝的横截面积变细，电阻变大
C.?灯丝的电阻不变
D.?灯丝的材料变了，电阻变了
4.将如图所示滑动变阻器正确接入电路，移动滑片到不同位置，可以改变滑动变阻器接入电路的电阻，这是通过改变下列哪个因素，实现了电阻丝接入电路中电阻的变化（??
）
A.?长度??????????????????????????????????B.?横截面积??????????????????????????????????C.?材料??????????????????????????????????D.?温度
5.?如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S1时，L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光．由此可以确定（　　）

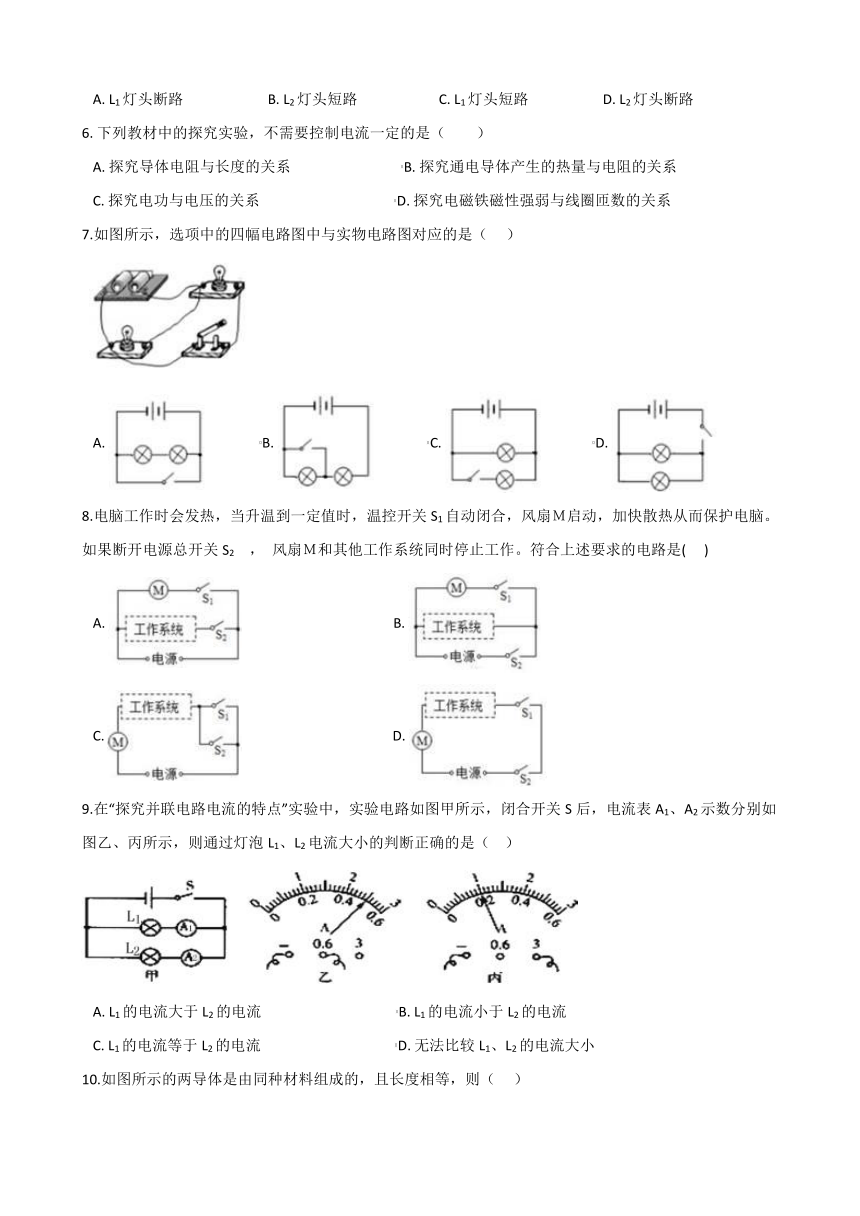

A.?L1灯头断路????????????????????????B.?L2灯头短路???????????????????????C.?L1灯头短路?????????????????????D.?L2灯头断路
6.?下列教材中的探究实验，不需要控制电流一定的是（　　）
A.?探究导体电阻与长度的关系????????????????????????????????B.?探究通电导体产生的热量与电阻的关系
C.?探究电功与电压的关系???????????????????????????????????????D.?探究电磁铁磁性强弱与线圈匝数的关系
7.如图所示，选项中的四幅电路图中与实物电路图对应的是（???
）
A.???????????????B.???????????????C.???????????????D.?
8.电脑工作时会发热，当升温到一定值时，温控开关S1自动闭合，风扇Ｍ启动，加快散热从而保护电脑。如果断开电源总开关S2
，
风扇Ｍ和其他工作系统同时停止工作。符合上述要求的电路是(???
)
A.?????????????????????????????????????????????B.?
C.?????????????????????????????????????????????D.?
9.在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（??
）
A.?L1的电流大于L2的电流???????????????????????????????????????B.?L1的电流小于L2的电流
C.?L1的电流等于L2的电流???????????????????????????????????????D.?无法比较L1、L2的电流大小
10.如图所示的两导体是由同种材料组成的，且长度相等，则（???
）
A.?R1＞R2??????
I1=I2??????????B.?R1＞R2??????
I1＞I2??????????C.?R1＜R2??????
I1＜I2??????????D.?R1＜R2??????
I1=I2
11.如图所示电路，闭合开关S时，灯泡L1、L2都不亮。若电路中的故障是灯L1断路，用一块电压表查找故障，闭合开关S，下列说法中正确的是（?
）
A.?电压表接在b、c两点间，电压表示数接近电源电压
B.?电压表接在a、b两点间，电压表示数高于电源电压
C.?电压表接在c、d两点间，电压表示数为0V
D.?电压表接在a、d两点间，电压表示数为0V
12.?如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（　　）
?
A.?电流表开路，并且L1、L2灯丝断了???????????B.?L1灯丝断了???????????C.?灯泡L2开路???????????D.?灯泡L1短路
13.如图所示，电路中电源两端的电压保持不变，闭合开关S，电流表A1、A2的示数分别为I1、I2
，
电压表A2的示数为U。某时刻，在滑动变阻器滑片P位置没有改变的情况下，突然出现电流表A2的示数减为I1
，
而电流表A1和电压表V示数不变的现象。对于此电路可能出现的故障，下列判断中正确的是（??
）
A.?电灯L出现断路??????????B.?电灯L出现短路??????????C.?滑动变阻器出现断路??????????D.?滑动变阻器出现短路
14.在收音机等电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是（??
）
A.?只把A和C接入电路，能够改变通过电位器的电流
B.?只把A和B接入电路，无法改变通过电位器的电流
C.?将A，B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
D.?将B，C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
15.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（??
）
A.????????????B.????????????C.????????????D.?
16.如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是(
??)
A.?电阻乙为定值电阻
B.?当电阻甲两端电压为2V时，R甲=0.4Ω
C.?如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω
D.?如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
17.如图所示，滑动变阻器有ABCD四个接线柱，将其中的两个接线柱接入电路，改变电路中电流的大小，正确的连接方式最多有（?
）
A.?一种???????????????????????B.?二种???????????????????????C.?三种???????????????????????D.?四种
二、填空题

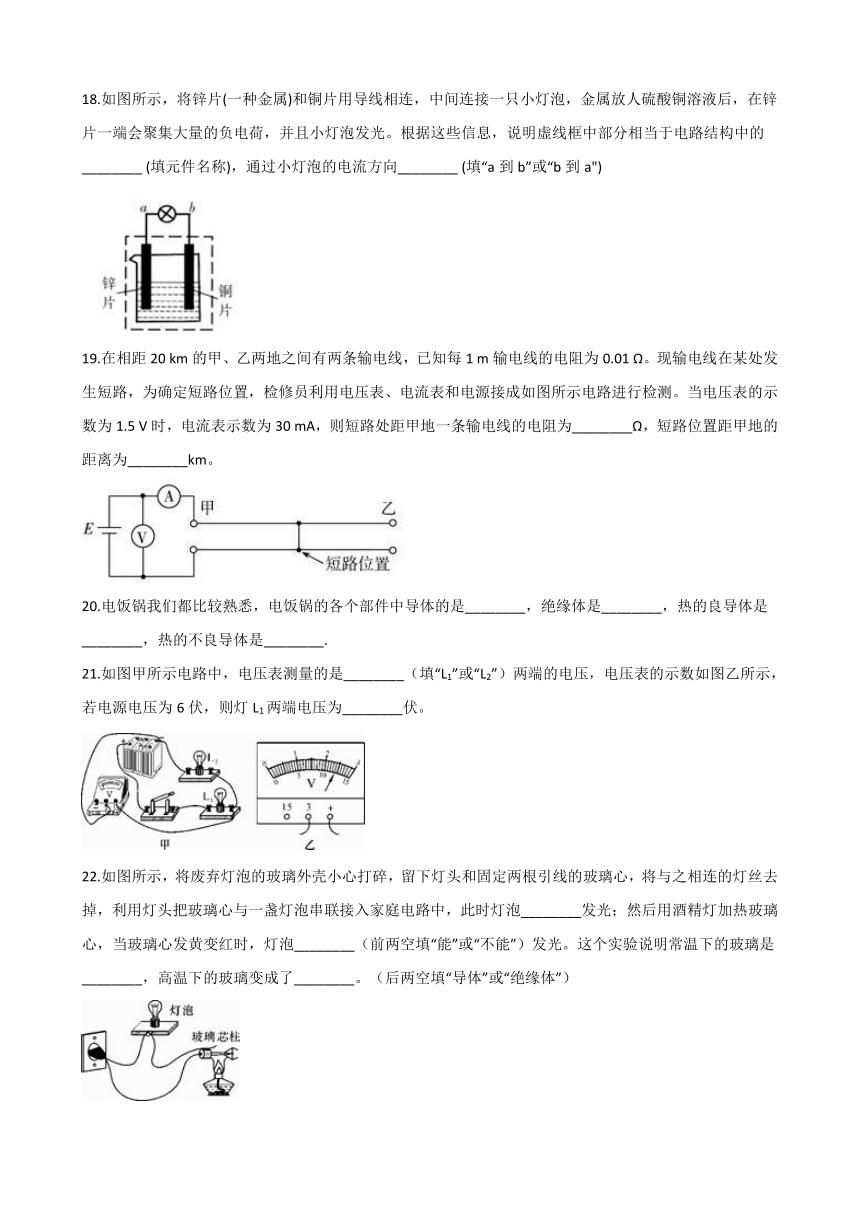

18.如图所示，将锌片(一种金属)和铜片用导线相连，中间连接一只小灯泡，金属放人硫酸铜溶液后，在锌片一端会聚集大量的负电荷，并且小灯泡发光。根据这些信息，说明虚线框中部分相当于电路结构中的________?(填元件名称)，通过小灯泡的电流方向________?(填“a到b”或“b到a")
19.在相距20
km的甲、乙两地之间有两条输电线，已知每1
m输电线的电阻为0.01
Ω。现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测。当电压表的示数为1.5
V时，电流表示数为30
mA，则短路处距甲地一条输电线的电阻为________Ω，短路位置距甲地的距离为________km。
20.电饭锅我们都比较熟悉，电饭锅的各个部件中导体的是________，绝缘体是________，热的良导体是________，热的不良导体是________.
21.如图甲所示电路中，电压表测量的是________（填“L1”或“L2”）两端的电压，电压表的示数如图乙所示，若电源电压为6伏，则灯L1两端电压为________伏。
22.如图所示，将废弃灯泡的玻璃外壳小心打碎，留下灯头和固定两根引线的玻璃心，将与之相连的灯丝去掉，利用灯头把玻璃心与一盏灯泡串联接入家庭电路中，此时灯泡________发光；然后用酒精灯加热玻璃心，当玻璃心发黄变红时，灯泡________（前两空填“能”或“不能”）发光。这个实验说明常温下的玻璃是________，高温下的玻璃变成了________。（后两空填“导体”或“绝缘体”）
23.?
（1）图甲中电阻箱显示的电阻值是
________?Ω．
（2）如图乙是实验室中常见的一种仪表的示意图，请你写出从图中得到的2条信息：
①
________?；②
________?．
（3）小华同学做“用滑动变阻器改变电流”实验（电源电压为3V，如图丙），他发现所用的滑动变阻器铭牌上标有“20Ω
2A”字样，则“20Ω”指的是
________?，“2A”指的是
________?．闭合开关S，他将滑动变阻滑片由最右端向左移动到图示位置过程中，小灯泡的亮度
________?（填“变暗”“变亮”或“不变”）．突然，他发现小灯泡不发光了，仔细一看是小灯泡灯丝烧断了（其它连接完好，开关S仍闭合），此时用电压表测得a、b两接线柱间电压值应是
________?V（填“0”或“3”）．
24.如图甲所示电路，开关闭合后两电流表的指针指在同一位置，两表的示数均如图乙所示，则灯L1的电流为________安，两灯电阻之比为R1∶R2为________。
25.小明在“探究串联电路电流特点”时，他应选择两个规格________的（填“相同”或“不相同”）小灯泡的．小明在连接电路时把一只开关和两只小灯泡连接后，刚把线路两端接到电源两极，两灯就亮了，他在实验操作中的不当之处是：________．利用电流表指针的偏转显示电流大小．
三、实验探究题
26.以下是明明同学对串联电路电压规律进行的探究实验．串联电路总电压等于各用电器两端的电压之和
按图所示的电路图连接电路；
闭合开关，用电压表测出L1两端的电压；在测L2两端的电压时，明明同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；测出AC间的电压．
UAB/V
UBC/V
UAC/V
2.4
1.4
3.75
（1）在拆接电路时，开关必须________．
（2）明明同学用上面的方法能否测出L2两端的电压？为什么？________．
（3）方法改进后，测出AB、BC、AC间的电压记录在下面表格中．分析明明同学的实验数据可以得出的结论是：串联电路总电压________各用电器两端的电压之和（填“等于”或“不等于”）．
（4）这个实验在设计方案上还存在的不足之处是：________．
四、解答题
27.如图甲所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都指在同一位置，示数如图乙所示。(设电源电压保持不变)求：
（1）电源电压U是多少？
（2）通过定值电阻R2的电流是多少？
（3）现用一个未知阻值的定值电阻Rx替换电阻R1或R2
，
替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1还是R2。
（4）此时替换后电流表示数减少了0.3A，求未知电阻Rx的阻值。
28.电梯为居民出入带来很大的便利,出于安全考虑,电梯都设置超载自动报警系统,其工作原理如图甲所示。己知控制电路的恒定的电源电压U=6伏，保护电阻R1=100欧，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。(g取10牛/千克)
（1）当压敏电阻R2受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强。电梯超载时,衔铁被电磁铁吸住,触点K与触点________接触,电铃发出警报声。
（2）当电磁铁线圈电流达到20毫安时,衔铁刚好被吸住。若该电梯厢内站立总质量为1000千克的乘客时，试通过计算说明电梯是否超载。
（3）如果想设置电梯最大乘客载重量为1000千克，计算得出
R1的阻值应该设置为多少。
答案解析部分
一、单选题
1.
A
【解析】解答：金属导体中的电流实际上是依靠自由电子的定向移动形成的，不是正电荷实际定向移动形成的。自由电子带负电，电流的方向与负电荷定向移动的方向相反。故选A
分析：电荷的定向移动形成电流，把正电荷的定向移动的方向规定为电流方向。电荷包括正电荷和负电荷。
2.
C
【解析】分析：摩擦起电的实质是电子发生了转移，不同物体对核外电子的束缚能力不同，有的容易得电子，有的容易失电子，得到电子的物体带负电，失去电子的物体带正电；根据表中不同物质的起电顺序可知，表中的两种物质相互摩擦后，左边的物质带正电，右边的物质带负电．
解答：解：
A、根据表中不同物质的起电顺序可知，跟纸摩擦过的硬橡胶棒带负电，故A错误；
B、根据表中不同物质的起电顺序可知，跟纸摩擦过的玻璃棒带正电，故B错误；
C、根据表中不同物质的起电顺序可知，跟涤纶摩擦过的硬橡胶棒带正电，故C正确；
D、根据表中不同物质的起电顺序可知，跟涤纶摩擦过的玻璃棒带正电，故D错误．
故选C．
3.
A
【解析】分析：根据导体的电阻和长度的关系分析即可。
解答：导体的电阻与长度成正比；白炽灯的灯丝断了后，把断头搭接起来继续使用，灯丝的长度变短了，电阻变小，而通过灯泡的电流变大了，因此灯变亮，故A正确，而B、C、D错误。
故选A。
4.
A
【解析】分析：滑动变阻器在移动滑片时，哪个因素发生变化，哪个就是正确选项。
解答：
滑动变阻器正确接入电路，移动滑片到不同位置，
电阻丝的材料、温度和横截面积都没有发生变化，只是接入电路里电阻丝的长度发生了变化，从而改变了接入电路的电阻，故A正确。
故选A。
5.
B
【解析】解答：解：当只闭合S、S1时L0和L1都呈暗红色，是因为L1与该灯串联接入电路，所分电压低于220V，所以L1正常；
当只闭合S、S2时，L0正常发光，L2不发光，是因为L2被短路，使L0直接接在电源上，正常发光．
故选B．
分析：将“220V、40W”的电灯按表格中提供的接法接入电路，是把此灯串联接入电路．
若电灯恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；
若电灯比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；
若电灯不发光，说明开关闭合的那条支路有开路．
据此分析判断．
6.
A
【解析】解答：解：A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A正确；
B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B错误；
C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C错误；
D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D错误．
故选A．
分析：若所探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．
7.
C
【解析】分析：根据实物图画电路图时，不但要保持串并联关系一致，还要保持电器元件的先后顺序一致，据此分析判断。
解答：根据实物图可知，两个灯泡并联，开关与一个灯泡串联，只控制这个灯泡。
A.两个灯泡串联，故A错误；
B.两个灯泡串联，开关与一个灯泡并联，故B错误；
C.两个灯泡并联，开关只控制一个灯泡，故C正确；
D.两个灯泡并联，开关在干路上控制所有灯泡，故D错误。
故选C。
8.
B
【解析】分析：（1）如果用电器相互影响，那么它们串联；否则，它们并联；
（2）在并联电路中，干路开关控制所有用电器，支路开关只能控制它所在支路上的用电器。
解答：（1）根据题目描述可知，当工作系统运行时，风扇可以工作也可以不工作，那么二者不相互影响，因此它们是并联关系；
（2）
如果断开电源总开关S2，
风扇Ｍ和其他工作系统同时停止工作，说明它控制所有用电器，即在干路上。只有温控开关S1闭合时，风扇才会启动，?那么它只能控制风扇，应该和风扇串联在同一支路上，如下图所示：
故选B。
9.
B
【解析】解答：观察图乙知电流表选用量程为0～0．6A，分度值为0．02A，A1的示数为0．5A；观察图丙知电流表选用量程为0～3A，分度值为0．1A，A2的示数为1A，所以通过L1的电流小于通过L2的电流，选项B正确。故选B
分析：本题考查电流表的使用和读数，是必备知识。
10.
D
【解析】分析：（1）电阻与导体的长度成正比，与导体的横截面积成反比；
（2）串联电路各处电流都相等。
解答：当导体的材料和长度相同时，横截面积越大，电阻越小；因为R1的横截面积大于R2
，
所以R1，
故D正确，而A、B、C错误。
故选D。
11.
C
【解析】分析：用电压表检查电路故障时，若电路出现断路，则电压表有示数，说明电压表与电源能相通；无示数，说明电压表与电源不能相通．在判断故障时，会根据电压表的示数的变化判断：若电压表有示数，说明电压表与电源能相通，电压表两接线柱之间有开路；若电压表无示数，说明电压表被短路或与电源不能相通．
解答：解：A、电压表接在b、c两点间时，电压表的负接线柱通过开关与电源负极相连，但电压表的正接线柱不能通过L1与电源正极相连，因此电压表示数为零；故A错误；
B、电压表接在a、b两点间时，电压表的负接线柱通过L2、开关与电源负极相连，但电压表的正接线柱电源正极相连，因此电压表示数接近电源电压；故B错误；
C、电压表接在c、d两点间时，电压表的负接线柱与电源负极相连，由于灯L1断路，所以电压表的正接线柱不能与电源正极相连，因此电压表示数为零；故C正确；
D、电压表接在a、d两点间时，电压表的正负接线柱与电源的正负极相连，故电压表示数接近电源电压，故D错误．
故选C．
12.
B
【解析】解答：解：
A、如果电流表开路，两只灯泡L1、L2灯丝断了不能发光，电压表、电流表无示数．不符合题意；
B、如果灯泡L1灯丝断了，两只灯泡都不发光，电流表无示数，电压表测量电源电压指针偏转．符合题意；
C、如果灯泡L2开路，两只灯泡都不发光，电压表、电流表都无示数．不符合题意；
D、如果灯泡L1短路不能发光，L2能够发光．不符合题意．
故选B．
分析：闭合开关两灯都不亮，原因有两个：断路或短路．已知两灯串联都不亮，所以不可能是一灯短路，只能是断路．
13.
A
【解析】分析：分析电路图可知，滑动变阻器R与灯泡L并联；在并联电路中，某支路断路时，电压表测断路两端电压、没断路的支路两端电压都等于电源电压；电流表测断路所在支路示数为零，测没断路的支路仍为原来的示数；某支路短路时，电源发生短路。
解答：A、电灯L出现断路时，电路为滑动变阻器R的简单电路，两电流表示数相同，电流表A1和电压表V示数不变，故A正确；
B、电灯L出现短路时，电源发生短路，电流表A2被烧坏，电流表A1和电压表V示数为0，故B错误；
C、滑动变阻器出现断路时，电流表A1示数为0，电流表A2测量通过灯L的电流，两电流表的示数不相同，故C错误；
D、滑动变阻器出现短路时，电源发生短路，烧坏两电流表，故D错误。
故答案为：A。
14.
C
【解析】分析：电位器是一个滑动变阻器，当把A、C接入电路时，相当于定值电阻，当把A、B接入电路时，接入了左半段，滑片顺时针转动时，连入电路的电阻增大，电流减小；当把C、B接入电路时，接入了右半段，滑片顺时针转动时，连入电路的电阻减小，电流增大．
解答：解：A、只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，电源电压不变，无法改变通过电位器的电流．故A错误．
B、把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路电阻增大，电源电压不变，电流变小．故B错误．
C、将A、B接入电路同一点，C接电路另一点，左半段被滑片短路，只接入右半段，移动滑片能改变电路中的电阻，电源电压不变，可以改变通过电位器的电流．故C正确．
D、只将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小．故D错误．
故选C．
15.
D
【解析】分析：滑动变阻器的连接方法是连接一上一下两个接线柱，其使用原理是通过改变连入电路中的电阻线的长度来改变电阻的大小，哪一段电阻线被连入电路要看电阻线的哪一个接线柱被连入电路，有电流通过的那段电阻线在电阻线上被连入电路的接线头与滑片P之间．
解答：A、当滑片P右移时，连入电路的电阻线长度变长，电阻变大，不符合题意；
B、当滑片P右移时，没有电阻线连入电路，不能改变电路中的电阻，不符合题意；
C、当滑片P右移时，连入电路的电阻线长度不变，不能改变电阻的大小，不符合题意；
D、当滑片P右移时，连入电路的电阻线长度变短，电阻变小，符合题意．
故答案为:D．
16.
C
【解析】分析：并联电路：并联电路是使在构成并联的电路元件间电流有一条以上的相互独立通路，为电路组成二种基本的方式之一。串并联电路，电路实物图画法口诀：首首连接，尾尾相连，首进尾出。
解答：A、由图1可知，乙电阻的伏安特性曲线是一条曲线，因此乙电阻是可变电阻；故A错误；
B、由图1可知，当甲两端的电压为2V时，通过甲的电流为0.4A，因此R甲=5Ω；故B错误；
C、图2是串联电路，当电路电流为0.2A时，甲两端的电压为1V，乙两端的电压为2V，因此电源电压为3V，故C正确；
D、图3所示电路为并联电路，电源电压为2V时，甲、乙电阻两端的电压均为2V，由图1可知，通过甲电阻的电流为0.4A，通过乙电阻的电流为0.2A，则电路的总电流为
0.4A+0.2A=0.6A；故D错误；
故答案为：C。
17.
D
【解析】解答：滑动变阻器的连接方法为“一上一下”，即ACADBCBD四种接法。故选D。
分析：本题考查滑动变阻器的连接方式。
二、填空题
18.
电源；b
到
a
【解析】分析：（1）基本电路包括：电源、导线、开关和用电器四个部分，根据各部分的作用分析解答；
（2）在电源外部，电流总是从电源的正极流向负极。
解答：（1）锌片上聚集大量的负电荷，铜片上聚集大量的正电荷，因此锌片、铜片和硫酸铜溶液组成的整体相当于电源；
（2）锌片相当于负极，铜片相当于正极，而电流从正极流向负极，即从b到a。
19.
25；2.5
【解析】分析：（1）首先根据计算出短路处到甲地的两根导线的电阻，再除以2得到一条导线的电阻；
（2）根据公式计算短路位置到甲地的距离。
解答：（1）短路处到甲地的两根导线的电阻；
其中一根导线的电阻。
（2）短路位置到甲地的距离。
20.
锅体；外壳；锅体；外壳
【解析】解答：根据题意，电饭锅中锅体是导体也是发热体，外壳是绝缘体，也是热的不良导体。
分析：考查关于导电性理解
21.
L2；3.6
【解析】分析：电压表是与被测电路并联的，判断出电压表与哪个电灯并联，再根据串联电路的特点求得L1的电压．
解答：电压表并联在了L2的两端，读数为2.4V，则L1的电压U1=U-U2=6V-2.4V=3.6V．
故本题答案为：L2；3.6．
22.
不能；能；绝缘体；导体
【解析】分析：容易导电的物体叫导体，不容易导电的物体叫绝缘体。导体和绝缘体没有绝对的界限，在一定条件下可以相互转化．
解答：常温下，玻璃是绝缘体，利用灯头把玻璃心与灯泡串联接入家庭电路中，此时灯泡不发光；被加热到白炽状态时，温度达到2000℃左右，玻璃处于高温时变为导体，使电路连通，灯泡能发光；说明常温下的玻璃是绝缘体，高温下的玻璃变成了导体。
故答案为：不能；能；绝缘体；导体.
23.
（1）9132
（2）①该仪表为电压表；②刻度盘上有两排刻度，表明电压表的量程有两个：有0～3V和0～15V；分度值分别是0.1V和0.5V；
（3）最大阻值为20Ω；允许通过的最大电流为2A；变亮；3
【解析】解答：（1）由图示电阻箱可知，电阻箱的阻值是：
R=9×1000Ω+1×100Ω+3×10Ω+2×1Ω=9132Ω；
答案：9132；（2）因为仪表上表示有电流的单位V，所以该仪表为电压表；刻度盘上有两排刻度，表明电压表的量程有两个：有0～3V和0～15V；分度值分别是0.1V和0.5V；因为接入电路的接线柱为“﹣”、“15”，所以电压表所选量程为0～15V，分度值为0.5V，电压表的示数是13V；
答案：该仪表为电压表；刻度盘上有两排刻度，表明电压表的量程有两个：有0～3V和0～15V；分度值分别是0.1V和0.5V；（3）滑动变阻器铭牌上标有“20Ω
2A”字样，则“20Ω”指的是最大阻值为20Ω，“2A”指的是允许通过的最大电流为2A；
因为是串联电路，当滑动变阻器的滑片向左移动过程中，滑动变阻器接入的阻值变小，在电源电压不变时，电路中的电流变大，则由P=UI可知小灯泡的实际功率变大，所以灯的亮度变亮；
若小灯泡灯丝烧断了（其它连接完好，开关S仍闭合），此时用电压表测得a、b两接线柱的电压，则由于电压表串联在电路中了，所以电压表的示数接近电源电压应为3V．
答案：最大阻值为20Ω；允许通过的最大电流为2A；变亮；3．
分析：（1）电阻箱的读数方法：用“△”所对的数字乘以下面的倍数，然后把他们相加，即得连入的电阻值；（2）根据仪表上标示的单位确定仪表的种类；根据接线柱确定仪表的量程；根据量程确定仪表的分度值；（3）滑动变阻器上的铭牌含义是最大阻值和允许通过的最大电流；分析滑片的移动，接入的电阻之大小的变化得出电流的变化，利用P=UI得出灯的亮度变化；根据电路的现象分析得出结论．
24.
2；1∶4
【解析】分析：首先根据甲图比较两个电流表的示数大小，然后根据乙图读出两个电流表的示数，再根据I1=I总-I2计算通过灯泡L1的电流，最后根据“并联电路电流与电阻成反比”计算出对应的电阻之比。
解答：根据甲图可知，灯泡L1与L2并联，电流表A1测灯泡L2的电流，A2测干路电流。
根据并联电路的电流规律可知，A2的示数肯定大于A1.
根据乙图可知，当选择量程0~3A时，分度值为0.1A，那么电流表A2的示数为2.5A；
当选择量程0~0.6A时，分度值为0.02A，那么电流表A1的示数为0.5A；
因此通过灯泡L2的电流为0.5A；
通过灯泡L1的电流为：I1=I总-I2=2.5A-0.5A=2A；
根据并联电路电流与电阻的反比关系得到：。
25.
不相同；连接电路时没有断开开关
【解析】分析：探究实验中，为了使结果有普遍性，减少偶然性，应选用不同规格的灯泡做实验．
为防止电路连接过程中出现短路，连接电路时开关应该断开．
解答：解：为了使实验结论具有普遍性，实验时应使用不同规格的灯泡；
把一只开关和两只小灯泡连接后，刚把线路两端接到电源两极，两灯就亮了，说明电路是通路，连接电路时开关没有断开．
故答案为：不相同；连接电路时没有断开开关．
三、实验探究题
26.
（1）断开
（2）不能，电压表正负接线柱接反了
（3）等于
（4）只进行一次实验就得出结论，结论不具有普遍性。
【解析】解答：（1）在拆接电路时，开关必须断开；（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（3）由表中实验数据可知，在实验误差允许范围内，UAC=UAB+UBC
，
串联电路总电压
等于各用电器两端的电压之和．（4）不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．为了得出普遍结论，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后得出结论．
分析：（1）连接电路时，开关必须要断开，断开的目的是为了保护电路，以防止由于接错出现短路烧坏电源；（2）电压表要准确的测量用电器两端的电压，必须严格按照电压表的使用规则进行操作，所以判断李瑞同学能不能用此方法测出L2两端的电压，就看电压表此时是否与L2并联，正负接线柱的接法是否正确；（3）分析表中实验数据，根据实验数据得出结论．（4）通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数据，从而可以对数据进行归纳分析，以此获得结论．
四、解答题
27.
（1）解：由图甲知，R1与R2并联，电流表A1测R1的电流I1
，
电流表A测干路电流I总，根据图乙得I1＝0.3A，I总＝1.5A。R1两端的电压U1＝I1R1＝0.3A×30Ω＝9V，由于并联电路支路电压等于电源电压，所以电源电压U＝U1＝9V。
（2）解：根据并联电路的电流规律有I总＝I1＋I2
，
所以通过R2的电流I2＝I总－I1＝1.5A－0.3A＝1.2A。
（3）解：如果A1的示数发生变化，则A的示数也一定变化，这显然不符合题意，可见，示数发生变化的一定是电流表A，而电流表A1的示数不变，由此推断未知电阻Rx替换的是R2。
（4）解：当Rx替换R2后，设此时总电流为I′总，据题意得I′总＝I总－0.3A＝1.5A－0.3A＝1.2A，则通过Rx的电流Ix＝I′总－I1＝1.2A－0.3A＝0.9A，根据欧姆定律可求出Rx＝
＝
＝10Ω。
【解析】分析：（1）由图甲知，R1与R2并联，电流表A1测R1的电流I1
，
电流表A测干路电流I总
，
根据并联电路的电流规律可知，A的示数肯定大于A1的示数，根据乙图分别读出两个电流表的示数，然后根据U1＝I1R1计算出R1的电压，再根据并联电路电压规律计算出电源电压；
（2）根据并联电路I总＝I1＋I2计算出通过电阻R2的电流；
（3）因为电流表A测量的是干路电流，所以无论哪个支路的电流改变，它的示数都会发生改变。既然只有一个电流表的示数改变，那么肯定是干路上的A，即支路上的A1不变，据此判断被替换的电阻即可。
?
28.
（1）B
（2）电梯超载
（3）解：R=U/I=6V/20mA=6V/0.02A=300欧
F=G=mg=1000Kg×10N/Kg=10000N
由图乙可知R2=100欧
R1=R-R2=300欧-100欧=200欧
【解析】分析：分析可知，此电梯控制电路为串联电路，根据串联电路的特点和图中所给的信息分析解答。
?解答：（1）电梯超载时，压敏电阻R2受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强，磁性达到一定程度时，衔铁被电磁铁吸住，故触点K与触点B接触，电铃报警，电梯不工作.
（2）—电梯厢内站立总质量为1000千克的乘客时，电梯受到的压力等于乘客的重力，即F=G=mg=1000kg×10N/kg=10000N
由图乙可知，当压力F=10000N，对应的压敏电阻阻值R2=100Ω，此时控制电路中的电流
，
所以此时电梯超载。
?（3）先求出为1000千克的乘客对电梯的压力F=G=mg=1000Kg×10N/Kg=10000N，由图乙可知此时R2=100欧，再计算出电梯超载临界情况时的总电阻R=U/I=6V/20mA=6V/0.02A=300欧，根据电路图可知R1和R2是串联，所以R1=R-R2=300欧-100欧=200欧。
故答案为：（1）B；（2）超载；（3）200欧
