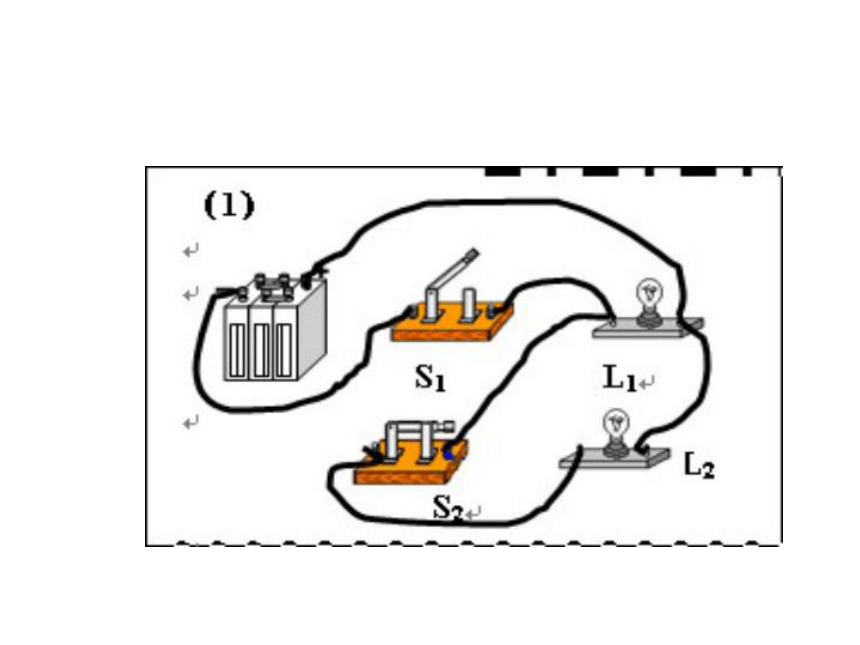

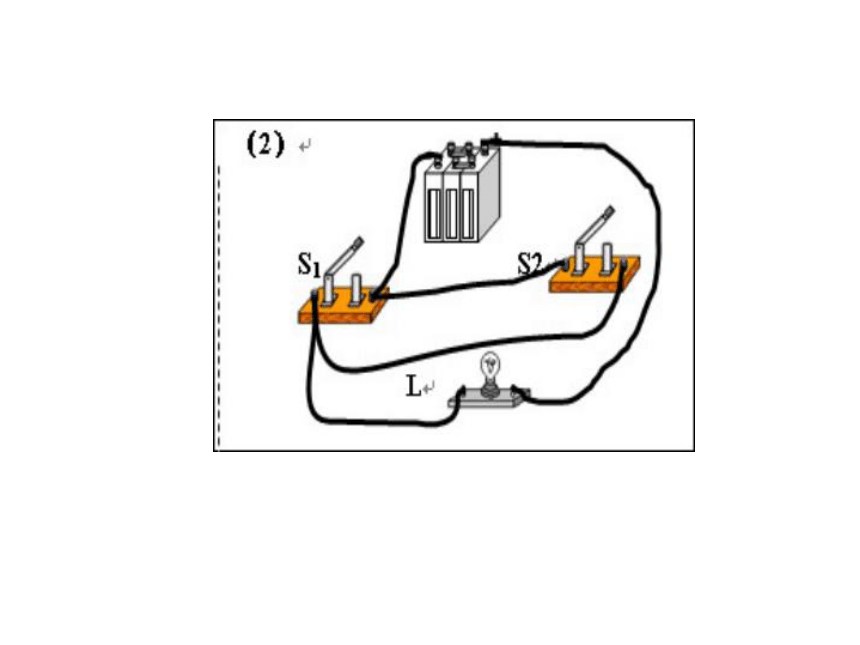

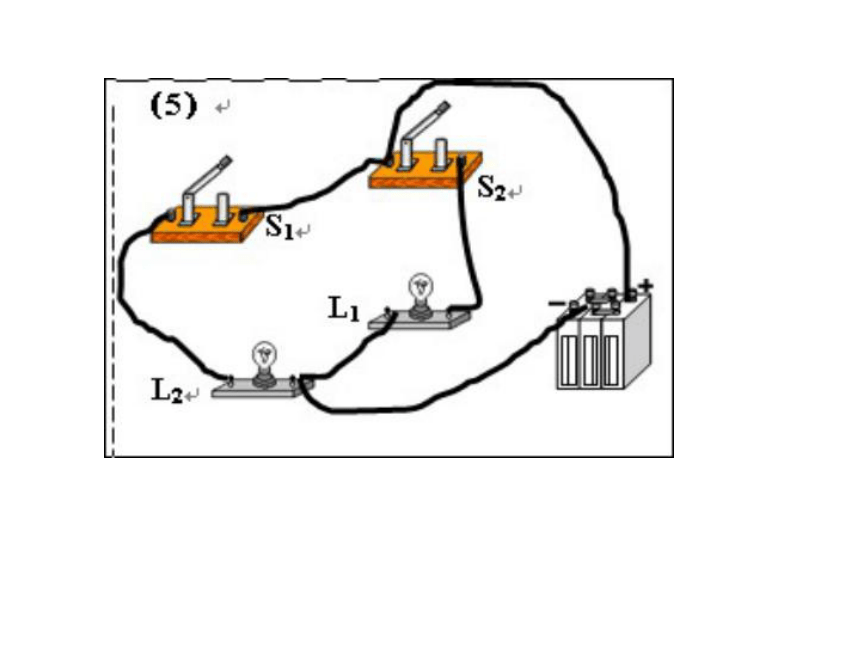

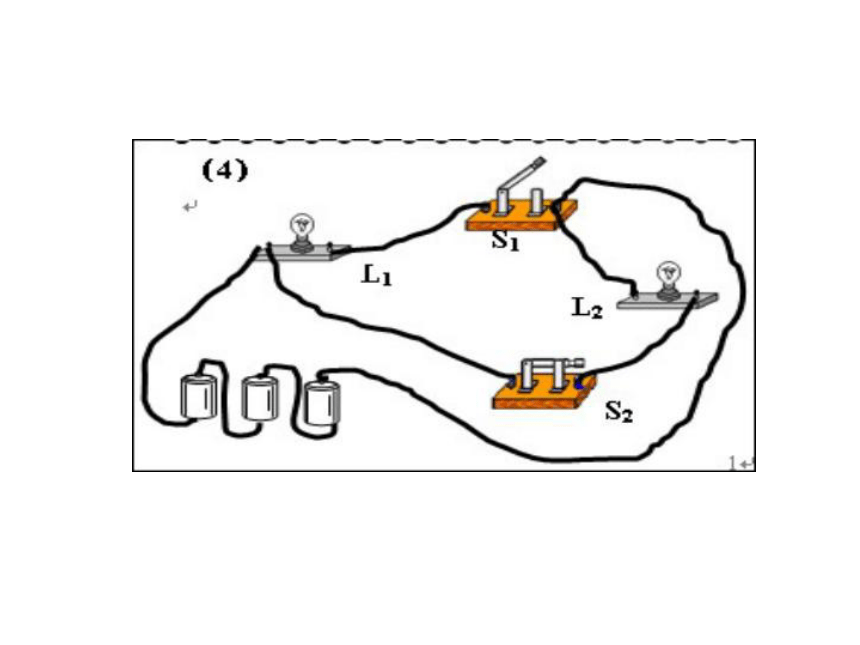

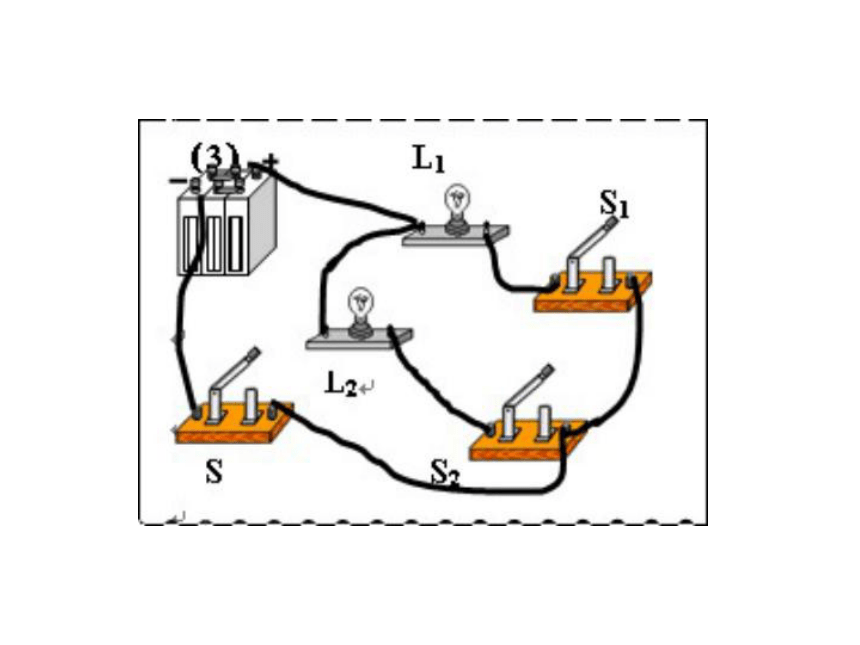

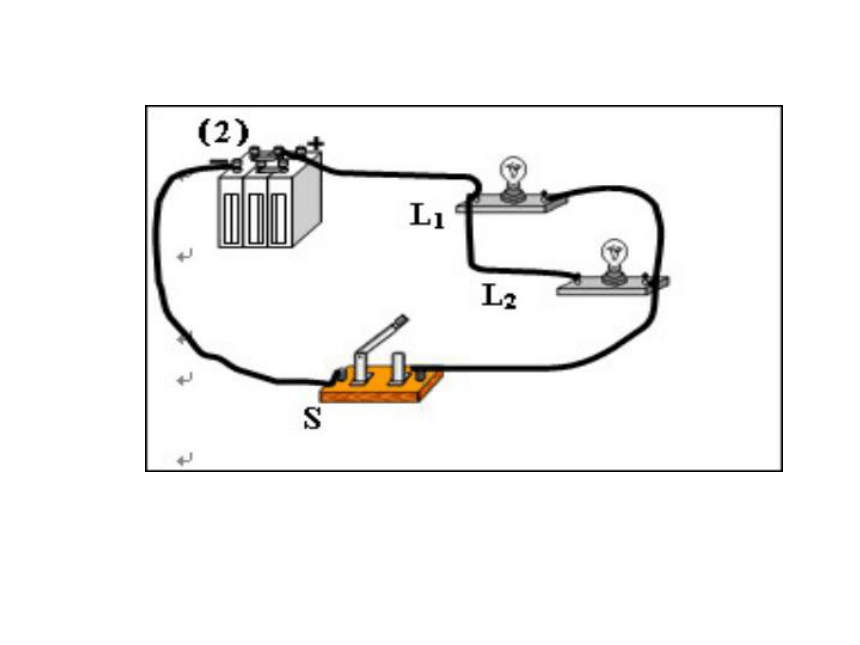

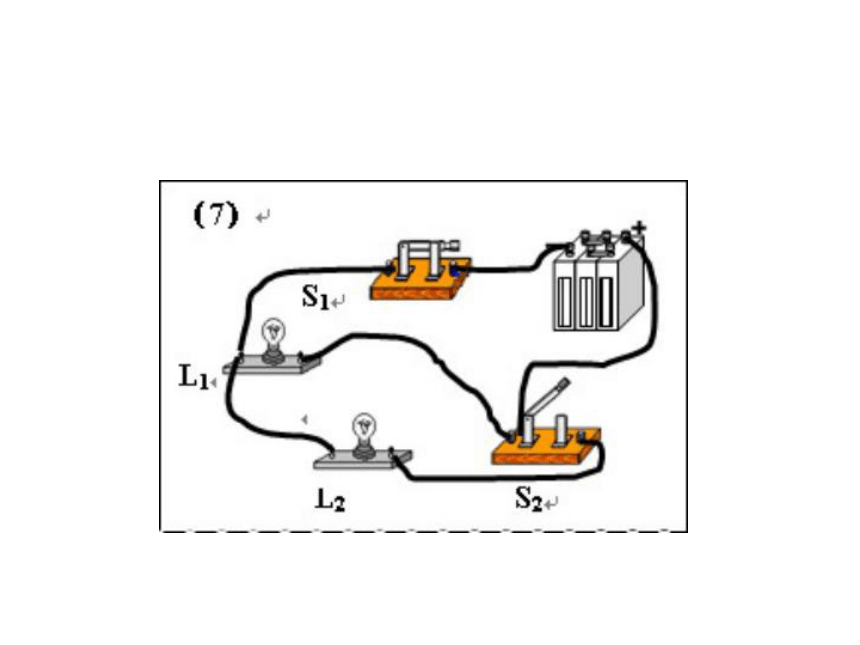

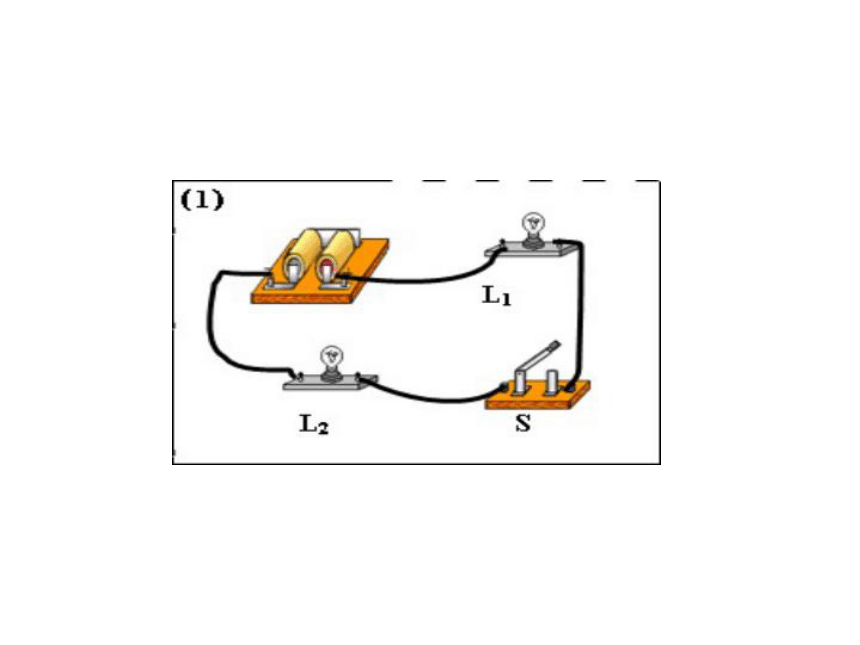

电路图专题训练

(共30张PPT)

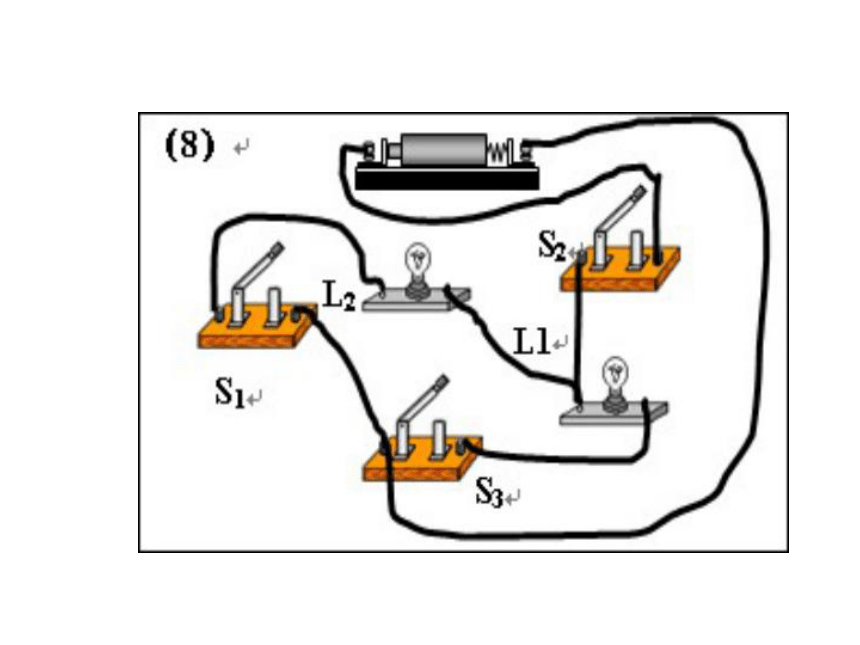

21．在图1所示的电路中，当开关S2、S3闭合，S1断开时，灯L1、L2是______联，当S2、S3断开，S1闭合时，L1、L2是______联。当S2断开，S1、S3闭合时，灯______亮，当S1、S2闭合时，会发生______
13在上图所示的电路中，闭合开关后将出现 （填“通路”、“开路”或“短路”），要使电路重两灯串联，只要拆除导线 ；要使电路中良等并联，只要将导线 接到 。
A
B
C
D
a
b
c
d

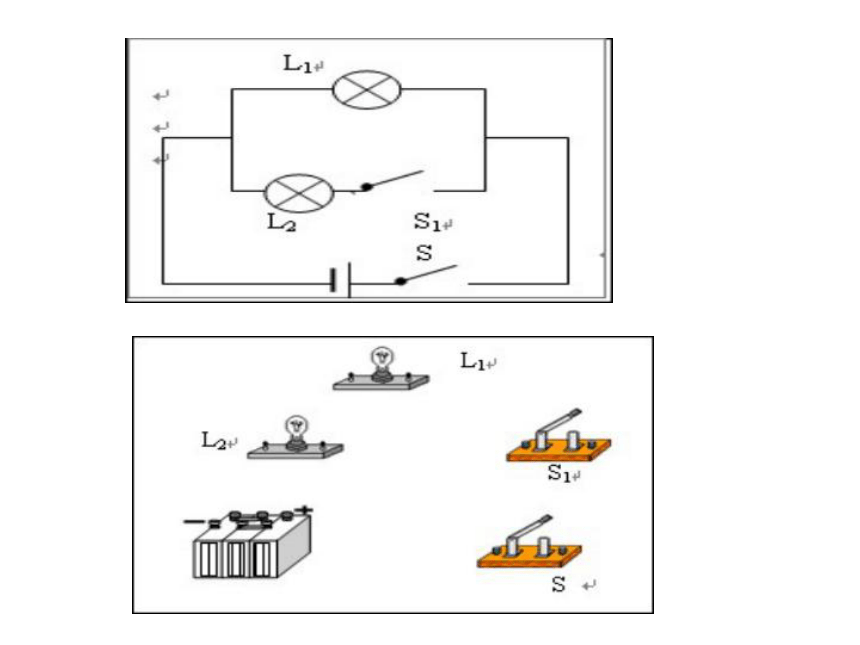

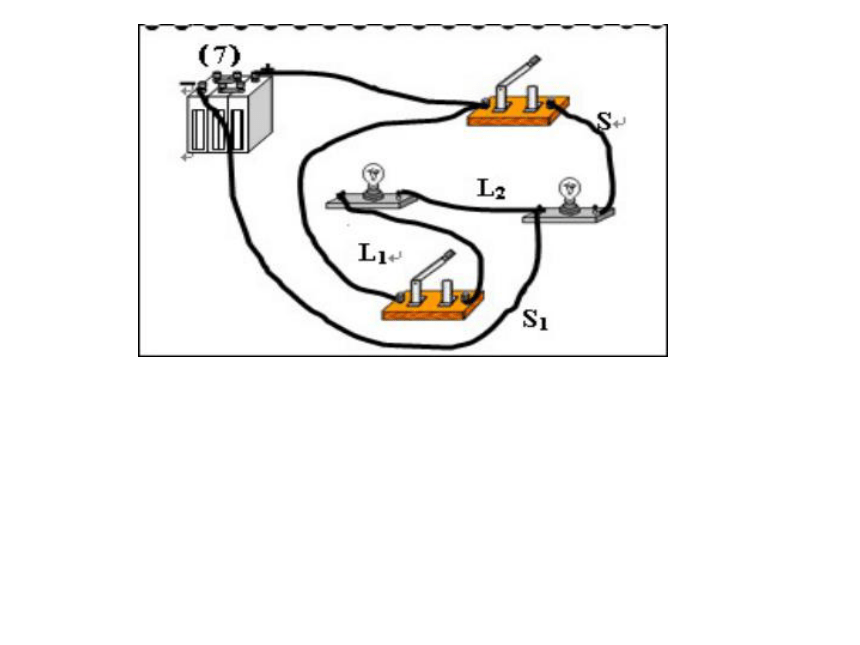

19、请把图4-9中的电路元件连成电路图。要求：S只控制L1，S2控制干路。
15.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路.
(1)只闭合开关S1,L1、L2两灯都亮;
(2)只闭合开关S2,L1、L2两灯都不亮;
(3)开关S1、S2都闭合,L1灯不亮,L2灯亮.
15.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路.
(1)只闭合开关S1,L1、L2两灯都亮;
(2)只闭合开关S2,L1、L2两灯都不亮;
(3)开关S1、S2都闭合,L1灯不亮,L2灯亮.
图4
[2011湛江]9．中考期间某考场保密室有两把不同的钥匙，分别由两名保密工作人员保管，只有当两把钥匙都插入钥匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开．图4中符合要求的电路是
A
[2011浙江衢州]20．为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是
B
[2011北京]
A B C D
图5
M
L
S2
S1
S1
M
S2
L
S2
M
S1
L
M
S2
S1
L
10．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在图5所示的四个电路图中，符合上述要求的是
D
图2
[2011河池]
11．保密室有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就会发光报警。如图2所示的四个电路图中，能体现该装置工作原理的是
B
[2011重庆]5．在图3所示的电路中，闭合开关后两盏灯都可能发光的是( )
图3
A．只闭合开关S1
B．只闭合开关S2
C．只闭合开关S1、S2
D．开关S1、S2、S3都闭合
B
[2011娄底]11．如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是
A．电灯亮，电铃响
B．电灯亮，电铃不响
C．电灯不亮，电铃响
D．电灯不亮，电铃不响
B
[2011日照]15.如下图所示，四个电路图中与右边实物图对应的是
S
A
S
B
S
C
S
D
图3
C
指示灯L1
开关S1
（第20题图）
B．
A．
C．
D．
电源
S1
S2
L1
L2
电源
·
·
S1
S2
L1
L2
电源
·
S1
S2
L1
L2
·
电源
S1
S2
L1
L2
·
·
2．（２０１０年浙江嘉兴，20题）小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于电阻很大的灯泡）。若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示。小明断开或闭合S1、S2时，记录现象如下表。则符合事实的电路图是
开关状态 插座指示灯（L1） 台灯（L2）
闭合S1，断开S2 亮 不亮
闭合S2，断开S1 不亮 不亮
S1和S2都闭合 亮 亮
开关状态 插座指示灯（L1） 台灯（L2）
闭合S1，断开S2 亮 不亮
闭合S2，断开S1 不亮 不亮
S1和S2都闭合 亮 亮
指示灯L1
开关S1
（第20题图）
C
9. （2010江苏泰州，5题）图1所示是一个简易“选答器”．一个问题有两个可选择的答案(a)和(b)，与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么图2所示各电路图中符合要求的是
甲 乙
21世纪教育网
C
11．（2010年广西桂林，8题）明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（ ）
A．开关处出现短路 B．小灯泡灯丝断了
C．小灯泡接触不良 D．电池两端电压过低
20．（2010云南楚雄州，3题）如图1所示，当闭合开关S后看到灯L1发光，灯L2不发光，则可能的原因是
A. 灯L1断路 B. 灯L1短路
C. 灯L2断路 D. 灯L2短路
A
C
35．（2011山西）请在图9的两个虚线框内，选填 “电源”和 “开关”的符号，并满足当开关都闭合时两灯组成并联电路。
9．（2010年广东梅州，20题）火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。请你把图8中的各元件符号连接成符合上述设计要求的电路图。（在答题卡中画出原图并作图）
