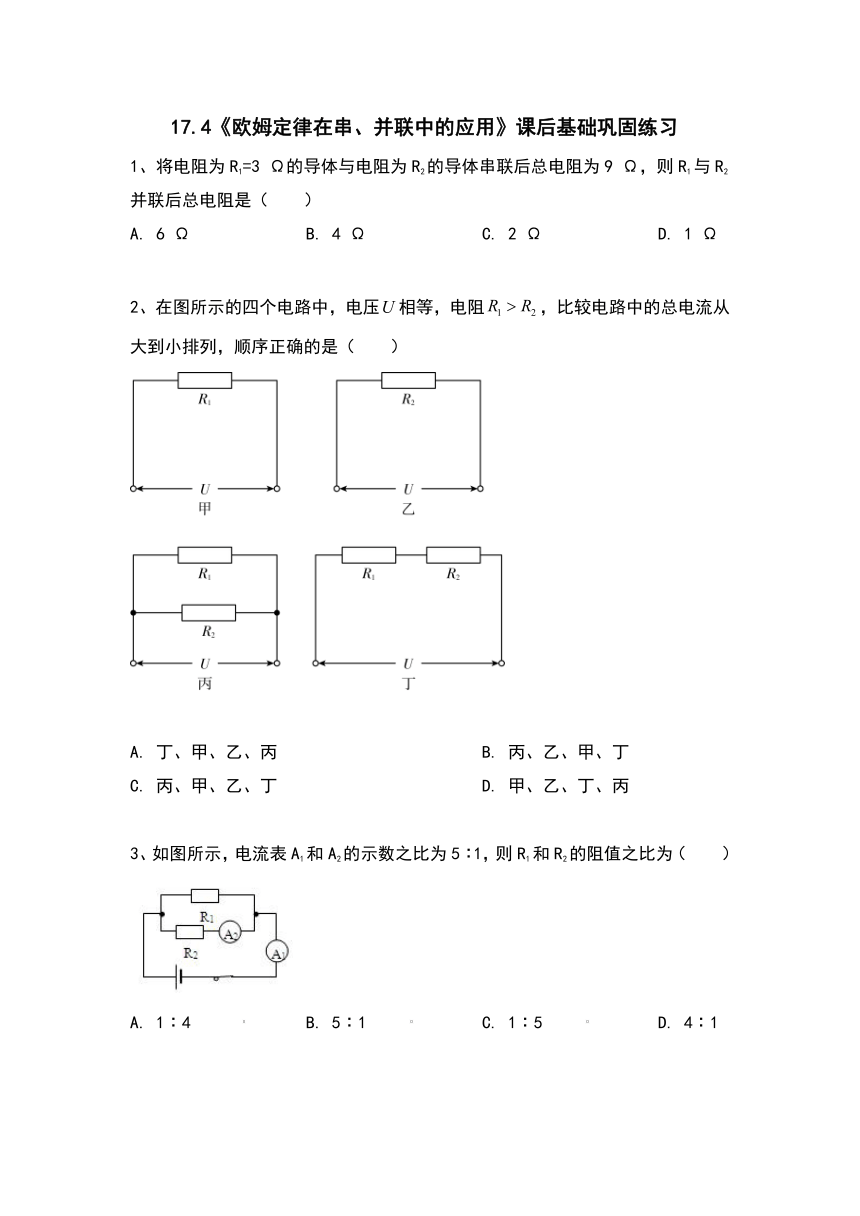

17.4《欧姆定律在串、并联中的应用》课后基础巩固练习
1、将电阻为R1=3
Ω的导体与电阻为R2的导体串联后总电阻为9
Ω，则R1与R2并联后总电阻是（
）
A.
6
Ω
B.
4
Ω
C.
2
Ω
D.
1
Ω
2、在图所示的四个电路中，电压相等，电阻，比较电路中的总电流从大到小排列，顺序正确的是（
）
A.
丁、甲、乙、丙
B.
丙、乙、甲、丁
C.
丙、甲、乙、丁
D.
甲、乙、丁、丙
3、如图所示，电流表A1和A2的示数之比为5∶1，则R1和R2的阻值之比为（
）
A.
1∶4
B.
5∶1
C.
1∶5
D.
4∶1

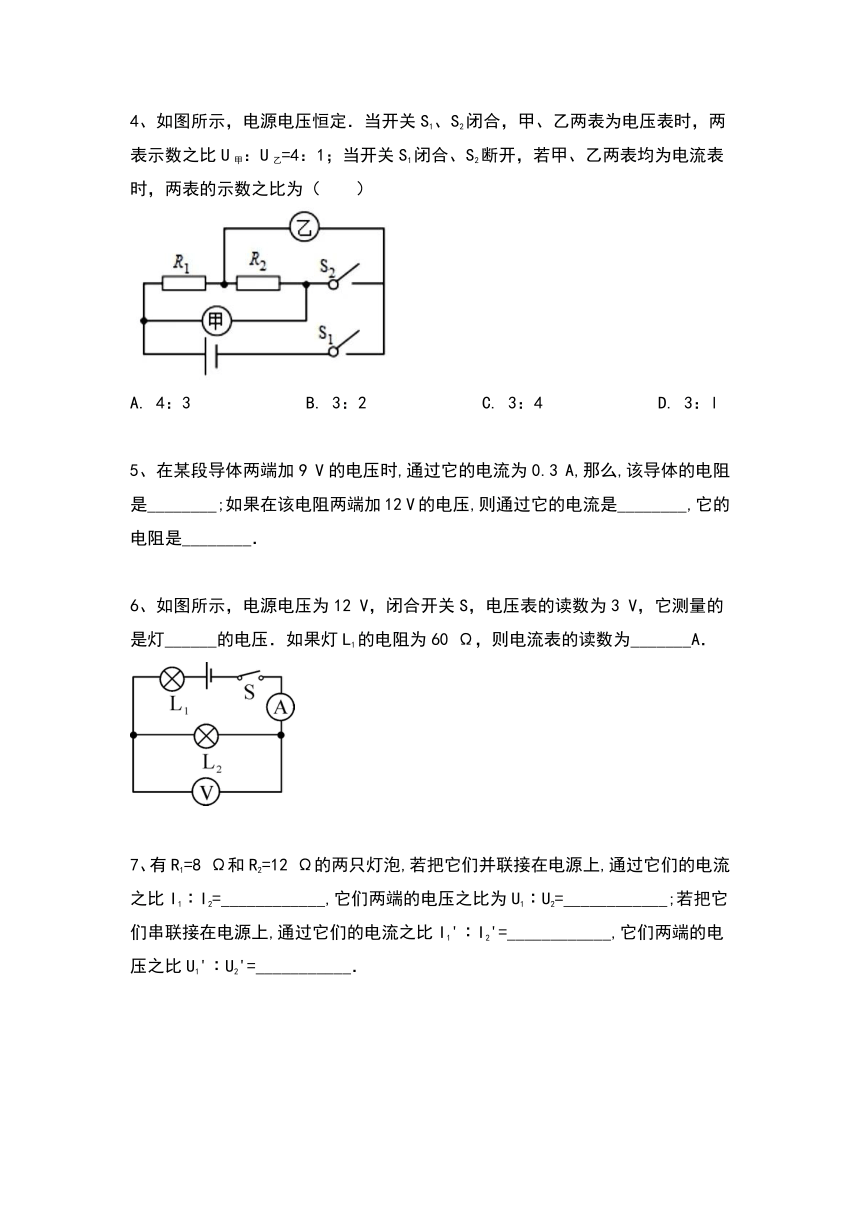

4、如图所示，电源电压恒定．当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙=4：1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为（
）
A.
4：3
B.
3：2
C.
3：4
D.
3：l
5、在某段导体两端加9
V的电压时,通过它的电流为0.3
A,那么,该导体的电阻是________;如果在该电阻两端加12
V的电压,则通过它的电流是________,它的电阻是________．
6、如图所示，电源电压为12
V，闭合开关S，电压表的读数为3
V，它测量的是灯______的电压．如果灯L1的电阻为60
Ω，则电流表的读数为_______A．
7、有R1=8
Ω和R2=12
Ω的两只灯泡,若把它们并联接在电源上,通过它们的电流之比I1∶I2=____________,它们两端的电压之比为U1∶U2=____________;若把它们串联接在电源上,通过它们的电流之比I1'∶I2'=____________,它们两端的电压之比U1'∶U2'=___________．

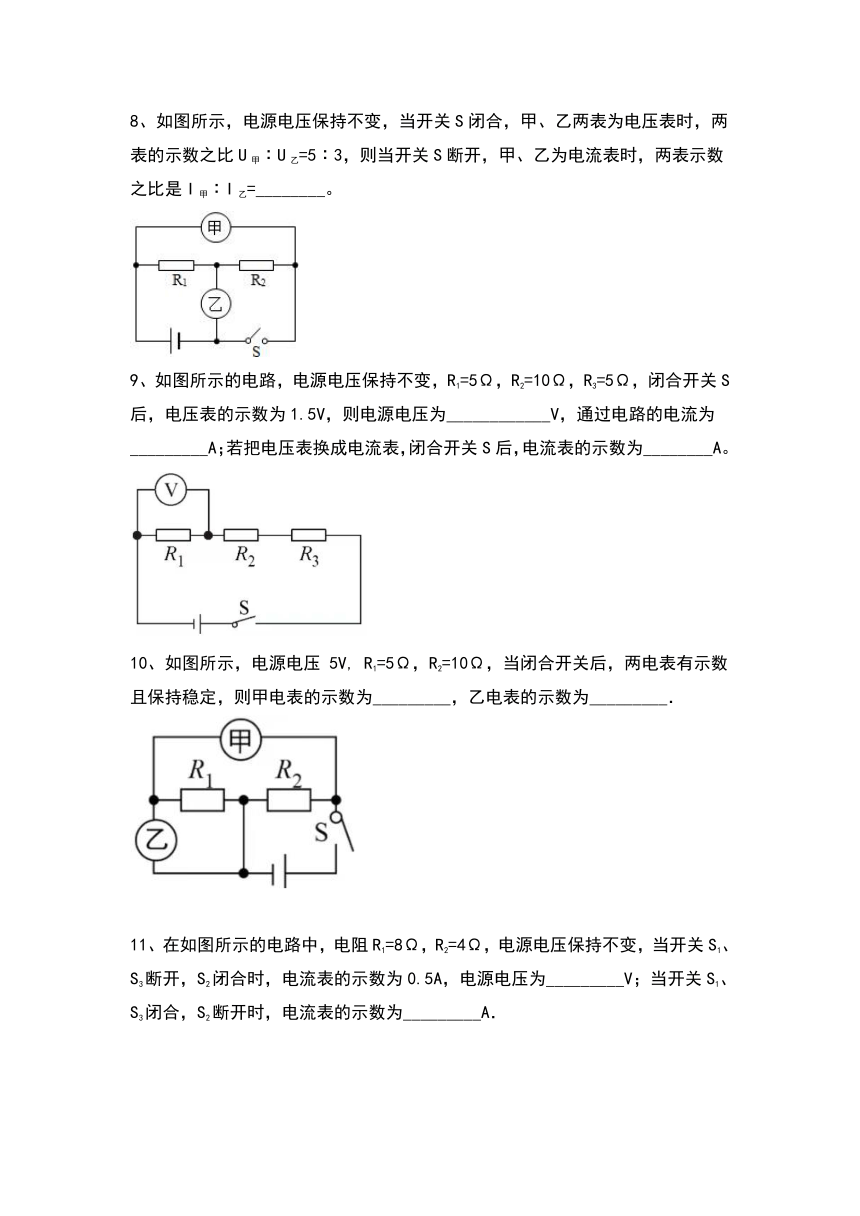

8、如图所示，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲∶U乙=5∶3，则当开关S断开，甲、乙为电流表时，两表示数之比是I甲∶I乙=________。
9、如图所示的电路，电源电压保持不变，R1=5Ω，R2=10Ω，R3=5Ω，闭合开关S后，电压表的示数为1.5V，则电源电压为____________V，通过电路的电流为_________A；若把电压表换成电流表，闭合开关S后，电流表的示数为________A。
10、如图所示，电源电压
5V,
R1=5Ω，R2=10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为_________，乙电表的示数为_________．
11、在如图所示的电路中，电阻R1=8Ω，R2=4Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.5A，电源电压为_________V；当开关S1、S3闭合，S2断开时，电流表的示数为_________A．
12、一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示．由图可得定值电阻R的阻值为
______
Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是
______
Ω，小灯泡L的I-U图线是曲线，其原因是
________________________________
．
13、如图所示是分别通过A、B两个导体的电流与其两端电压的关系图．由图可知，若将A、B两导体串联后接入电路，当通过A的电流为0.1A时，A和B两端的总电压是
_________
V；将A、B并联后接入电路，当通过B的电流为0.2A时，通过A的电流是
_________
A．
14、如图是灯L和电阻R的电流随电压变化的图像，电阻R的阻值为______Ω。若将它们串联接在电压为2.5
V的电源两端，则灯L的电阻为______Ω。
15、如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：
（1）电流表的示数I；
（2）电源两端的电压U．
16、如图所示电路中，电源电压恒为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值．
答案：
1、C
2、B
3、A
4、C
5、
(1).
30
Ω　　
(2).
0.4
A
(3).
30
Ω
6、
(1).
L2
(2).
0.15
7、
(1).
3:2
(2).
1:1
(3).
1:1
(4).
2:3
8、2：5
9、
(1).
6
(2).
0.3
(3).
0.4
10、
(1)
1A
(2).
5V
11、
(1).
6
(2).
2.25
12、
(1).
10
(2).
2.5
(3).
灯泡的电阻随温度的升高而增大
13、
(1).
1.5
(2).
0.4
14、
(1).
20
(2).
5
15、（1）0.5A（2）12V
解：（1）开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，电路中的电流II10.5A，即电流表示数为0.5A；
（2）根据欧姆定律可得，R2两端的电压U2IR20.5A×18Ω9V，则电源电压UU1U23V9V12V．
16、（1）2A（2）60Ω
解：（1）因并联电路中各支路两端的电压相等，所以，通过电阻R1的电流：
；
（2）因并联电路中干路电流等于各支路电流之和，所以，通过电阻R2的电流：
I2=I-I1=2.5A-2A=0.5A，
则电阻R2的阻值：．
