三[1].平面镜成像

(共58张PPT)
漂亮的山水图，你发现什么共同点吗？
导入新课
我们来欣赏一只可爱的小狗——
视频：小狗照镜子

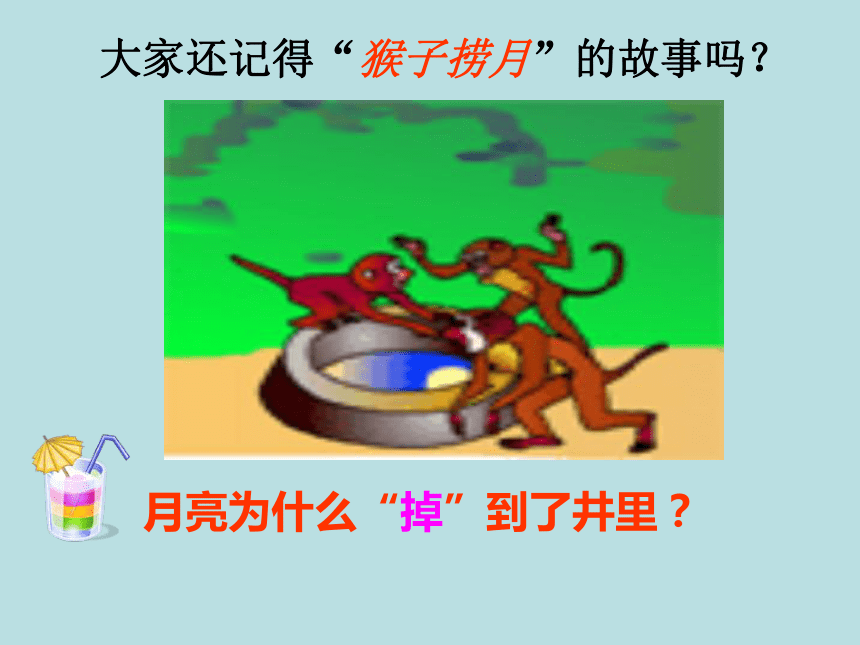

大家还记得“猴子捞月”的故事吗？
月亮为什么“掉”到了井里？

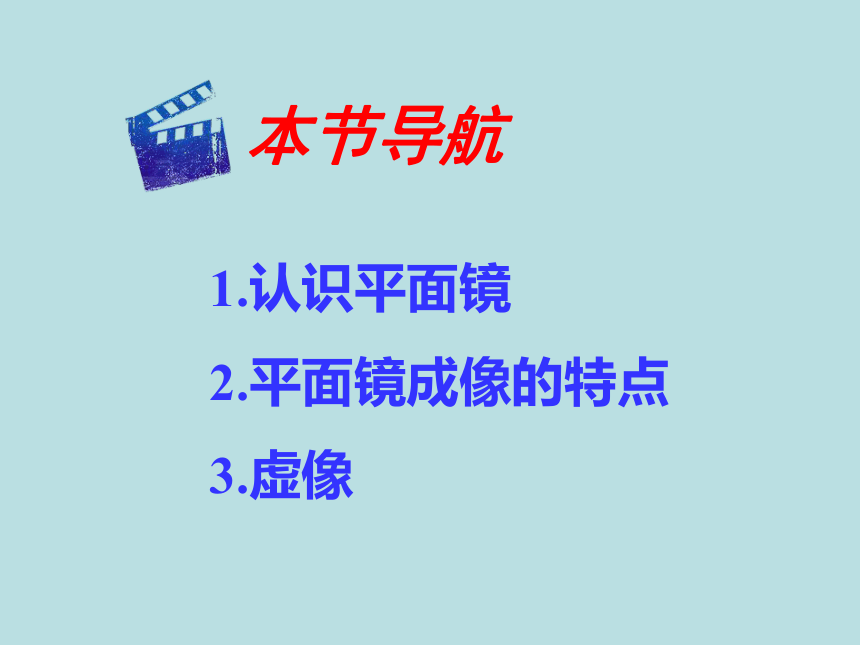

1.认识平面镜
2.平面镜成像的特点
3.虚像
本节导航

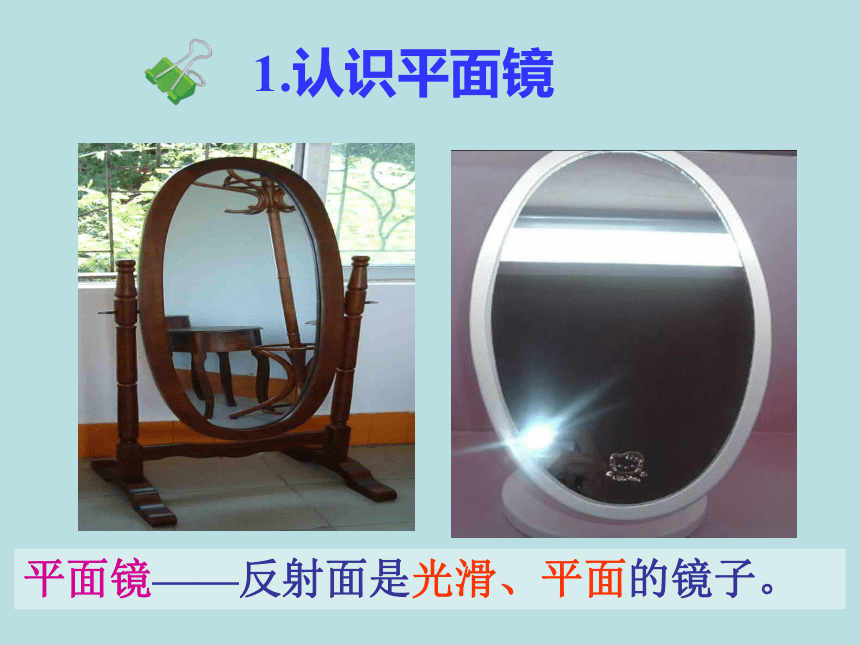

1.认识平面镜
平面镜——反射面是光滑、平面的镜子。

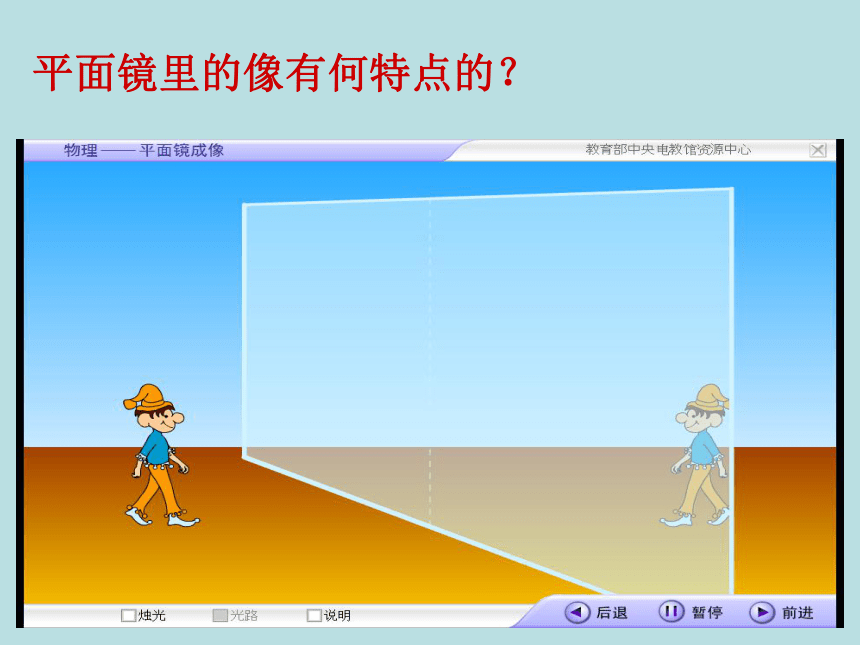

平面镜里的像有何特点的？
（1）提出问题
（2）猜想与假设
（3）设计实验、进行实验
（4）分析论证、得出结论
（5）交流讨论

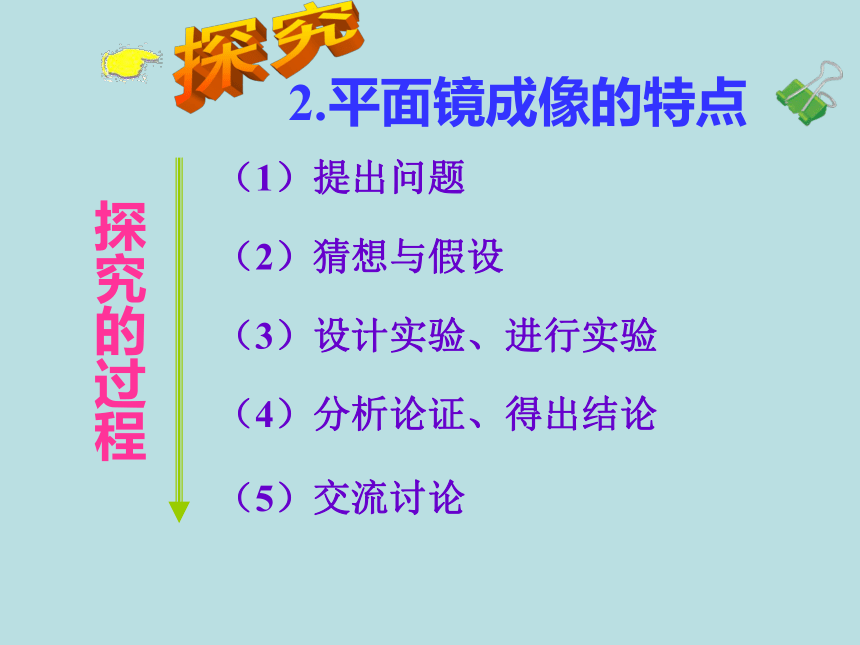

2.平面镜成像的特点
探究的过程

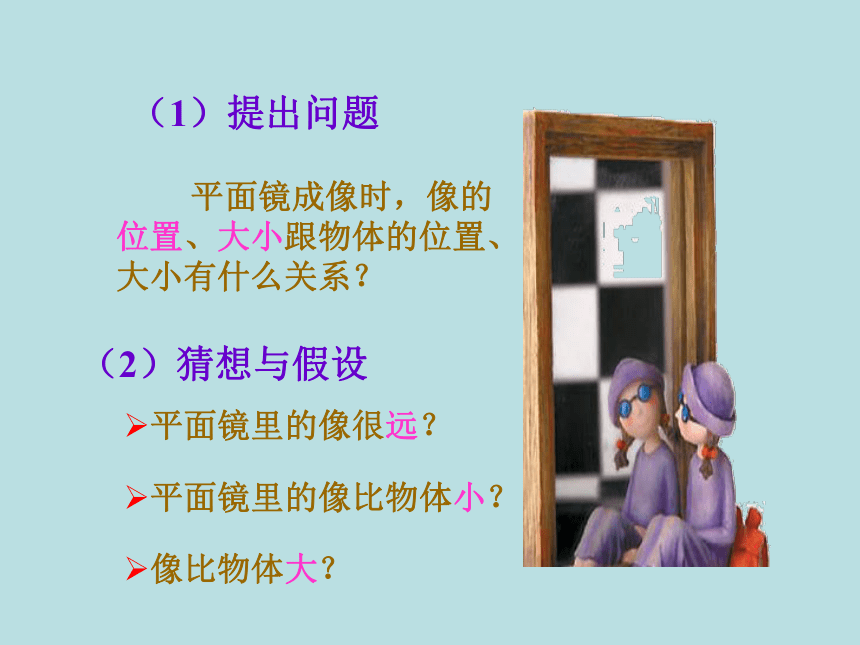

（1）提出问题
平面镜成像时，像的位置、大小跟物体的位置、大小有什么关系？
（2）猜想与假设
平面镜里的像很远？
平面镜里的像比物体小？
像比物体大？

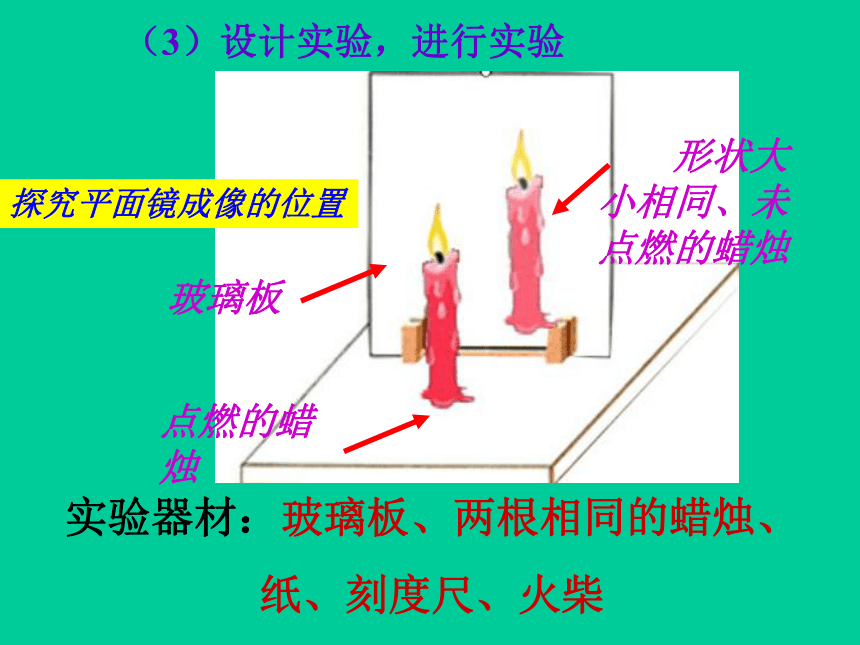

（3）设计实验，进行实验
玻璃板
点燃的蜡烛
形状大小相同、未点燃的蜡烛
探究平面镜成像的位置
实验器材：玻璃板、两根相同的蜡烛、
纸、刻度尺、火柴
像与物的大小相等吗？
未点燃的蜡烛与像重合。
像与物到镜面的距离相等吗？
0
1
2
3
4
5
6
7
8
9
10
像到平面镜的距离等于物体到平面镜的距离。
物到平面镜的距离/cm
（物距） 像到平面镜的距离/cm
（像距） 像与物大小比较
（放大或缩小）
第一次
第二次
第三次
记录数据
10
10
20
20
30
30
相等
相等
相等
①像与物的大小相等。
②像到镜面的距离等于物到平面镜的距离。
③像与物的连线与镜面垂直。
④平面镜成的像是虚像。
（4）分析论证、得出结论——
平面镜成像的特点
物、像关于平面镜轴对称
①为什么要用玻璃板代替平面镜？
（5）交流讨论
因为平面镜无法确定像的位置，而透明又有反射性的玻璃板正好可以看到虚像的相对位置。
找两个完全相同的物体，分别放在玻璃板的两侧，并移动放在玻璃板后的物体，直到该物体和玻璃板前物体的像完全重合为止，此时该物体的位置即玻璃板前物体的像的位置。
②实验中如何确定像的位置？
③为什么要用两个完全相同的物体？
因为平面镜成像实验中需要探究物与像的关系，所以需要在像的位置有替代品来替代虚像，得出像与物的大小相等……
3. 虚像
（1）人眼是怎样确定物体的？
（2）人眼是怎样看见平面镜中的像的？
S
S′
虚像
虚像不是由实际光线会聚而成，
是由反射光线的反向延长线相交而成。
由于平面镜后并不存在光源S′，进入眼睛的光并非真正来自那里，所以把S′叫做虚像（virtual image）。
视频：平面镜成像规律 全程演示
平面镜的作用：
（1）改变或控制光路；
潜望镜原理图　
潜望镜
(2) 成像
我国古代妇女对着铜镜梳妆。
整容镜
舞蹈演员观察和矫正自己的姿势
扩大视觉空间
整容镜
牙医借助平面镜看清牙齿的背面
玻璃墙造成眩光污染
岸边的树木和房屋在水中的像看上去都是倒立的，你能说出其中的道理吗？
因为平静的水面就好像是一个平面镜，它可以成像。根据成像的特点是物距等于像距，所以岸边的树木和房屋在水中的像看上去都是倒立的。
如何根据平面镜成像原理作图？
（一）作图依据的原理
1. 光的反射定律：（1）反射光线与入射光线、法线在同一平面上；（2）反射光线和入射光线分居在法线的两侧；（3）反射角等于入射角。
2. 平面镜成像的特点：（1）平面镜所成的像和物体到镜面的距离相等；（2）像与物体的大小相等；（3）像与物体的连线与镜面垂直；（4）像与物左右相反；（5 ）成虚像。
（二）作图的规范化要求
1. 平面镜的反射面和非反射面不能混淆，平面镜的非反射面要画上短斜线。
2. 实际光线（入射光线和反射光线）要画成实线，并用箭头表示光行进的方向。实物用实线表示。
3. 虚像、法线和光的反向延长线要用虚线表示。
4. 为了表示实物和虚像的对称点，实物和虚像都要标上箭头或字母。
5. 要符合光的反射定律和平面镜成像的特点。
（三）平面镜作图题的类型和解法
1、确定平面镜的位置
（1）根据入射光线和反射光线位置确定平面镜的位置：
①找到入射光线和反射光线及其交点。
②画法线。根据光的反射定律知，反射角等于入射角，所以反射光线与入射光线的角平分线即为法线。
③画平面镜。平面镜与法线垂直。
（2）根据像与物的位置确定平面镜的位置
①将像与物的对应点连接（虚线）。
②作此虚线的垂直平分线，即平面镜的位置。
③在平面镜的一侧画上短斜线。
例一
如图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。
例二
为了观察井的深度，让与水平面成30度角的一束光能竖直照射到井底，如何放置平面镜？画出其中一条光线的光路图。
2. 确定平面镜所成像的位置
（1）根据反射光线位置确定像的位置
①画出物体上一点发出的任意两条光线，并分别划出反射光线。
②将反射光线延长，并找到交点，交点即为物体上那点的像。
（2）根据像与物到平面镜的距离相等确定像的位置
①在物上取任意两点A，B分别过这两点作到平面镜的垂线，并延长。
②在延长线上取点A'到平面镜的距离与A 到平面镜的距离相等。同理找到B'点。
③根据这两个对应点的位置就可以大致画出像的形状和位置了，如果还画不出来，可以多选几个对应点。
根据平面镜成像的特点,画出物体AB经平面镜MN成的像.
3. 确定物的位置
（1）根据反射定律分别作出反射光线对应的入射光线。这两条直线的交点即入射光线的交点，为发光点S的位置。
（2）可利用反射光线先确定像的位置，再由像确定物的位置
某发光点S所发出的两条光线经平面镜反射后形成的光线如图所示,请完成光路图并确定发光点S的位置.
能力拓展
巧解时钟问题
“在平面镜中看到时钟的指针如图所示，那么此时是什么时刻？”对此问题许多同学感到有一定困难。
作业
作出以下物体在平面镜中所成的像
（1）
（2）
（3）
平面镜前有一点光源S，S 发出的一束光线被平面镜反射后经 过A点，请作出该光线的光路图．
如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。
平面镜成像原理
平面镜成像特点
光的反射定律
平面镜
反射面是平面的镜叫平面镜。
平面镜成像
像和物大小相等
平面镜成虚像
像和物到镜面的距离相等
像和物的连线垂直于镜面
小 结
作图方法
根据成像原理
应用
成像
改变光的传播方向（如：潜望镜）
根据成像特点
利用平面镜增加视野
凸面镜和凹面镜
1.凸面镜对光线有 作用
发散
物体在凸面镜中成正立缩小的虚象.
利用凸面镜可以观察到更大的范围.
应用:
汽车观后镜
弯道观察镜
2.凹面镜对光线有 作用
会聚
可以把平行的光会聚在一点上
应用:太阳灶
可以把焦点处发出的光变成平行光
应用:手电筒,汽车灯,探照灯的反光装置
巩固练习
S
S′
1.将一点光源S放在平面镜前，用平面镜的
成像特点作出点光源S的像。
距离相等
2.小丑在平面镜中的像，图中正确的是（ ）
A
A
B
C
D
3.小猫在平面镜前欣赏自己的全身像，它看到的全身像应是（ ）
A B C D
C
4.在很多超市，墙上挂 一个与墙等大的平面镜，这样做的目的是_______________。
夜间，驾驶员要关掉车箱内照明灯，这是因为_ __________________________________________________________________。
5.身高1.8 m的学生站在穿衣镜前离镜0.5 m，他在镜中像的高度是_____ m，像到镜面的距离是____ m，当他后退0.5 m后，人和像的距离是____ m，像的大小____。（变大、变小或不变）
扩大视野空间
若开车内灯，车内景物在挡风玻璃上成像，干扰驾驶员的视线
1.8
0.5
2
不变
6.两面互成直角的平面镜可以成几个像？
3个像
10点35分
7.你知道现在几点了吗？
1.D
3. 4.6m，可以在较小的房间内检查视力，节省空间。
2.如图
4.如图
5.如图
A
O
O’
A’
