2020-2021学年度人教版初中物理随堂达标真题训练——17.4欧姆定律在串、并联电路中的应用

2020-2021学年度人教版初中物理随堂达标真题训练
——17.4欧姆定律在串、并联电路中的应用

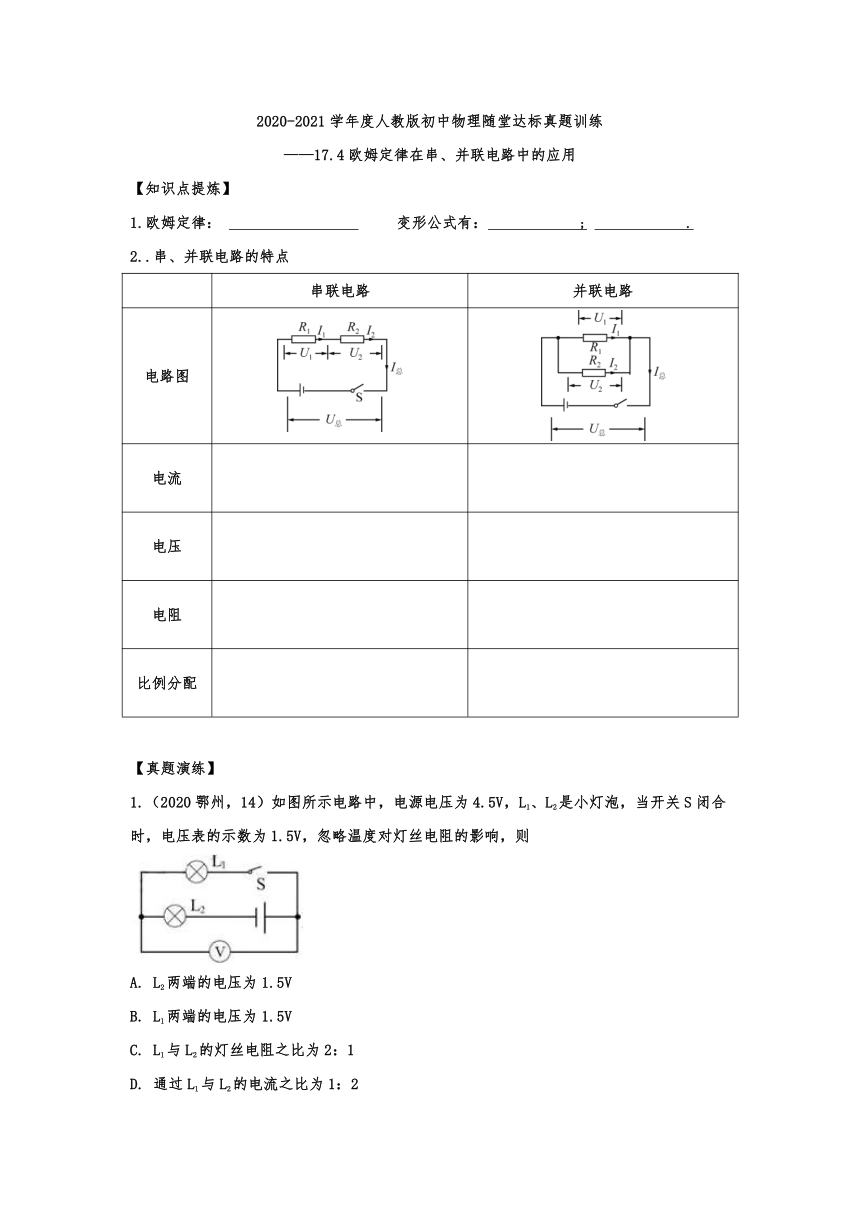

【知识点提炼】
1.欧姆定律： 变形公式有： ; .
2..串、并联电路的特点
串联电路 并联电路
电路图

电流

电压

电阻

比例分配

【真题演练】
1.（2020鄂州，14）如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则
A. L2两端的电压为1.5V
B. L1两端的电压为1.5V
C. L1与L2的灯丝电阻之比为2：1
D. 通过L1与L2的电流之比为1：2
2.（2020贵港，10）如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是（ ）
A. 在甲图中，电压表V示数不变，电流表A1、A2示数均变大
B. 在甲图中，电流表A1示数变小，电压表V、电流表A2示数均不变
C. 在乙图中，电压表V1示数不变，电流表A、电压表V2示数均变小
D. 在乙图中，电压表V2示数变大，电流表A示数变小，电压表V1示数不变
3.（2020自贡，17）在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（ ）
A. 变大 B. 变小
C. 不变 D. 先变小后变大
4.（2020武汉，19）如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5A，保持滑片P不动，闭合开开开关S2,断开开关S1时，电流表的示数是0.2A.则电阻R3的阻值是
A.20Ω B.30Ω C.45Ω D.50Ω
5.(2019邵阳，20)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（　　）
A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：1
6.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。电源电压恒为6V，定值电阻R为l5Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（　　）
A. 电流表示数变大，R0两端的电压变大
B. 电压表示数与电流表示数的比值不变
C. 通过R0的最大电流为0.24A
D. R0在电路中的最小电阻值为15Ω
7.（2020河池，20）如图所示的电路中，电源电压不变，定值电阻R1＝10Ω，滑动变阻器R2标有“50Ω1A”的字样，电压表的量程为0～3V，电流表的量程为0～0.6A。当闭合开关S，P位于R2的某一位置时，电压表示数为3V，电流表示数为0.4A，则流过滑动变阻器R2的电流为______A；为确保电路的安全，R2的取值范围是______Ω。
8．（2020娄底，18）如图所示的电路中，电源电压为13.5V，调节滑动变阻器滑片P从最右端b移动到最左端a，电流表示数由0.18A变为0.54A，则定值电阻R0＝　 　Ω，滑片位于b点时电压表示数为　 　V。
9.（2020云南，23）如图所示，电源电压6V恒定不变，R1阻值为15Ω，电流表量程为0~0.6A。
（1）开关S、S1都闭合，滑片P不能移到a端的原因是会造成电路_____ （ 选填“通路”、“短路”或“断路”）；
（2）开关S闭合、S1断开时，求电流表示数；_____
（3）开关S、S1都闭合时，为了电流表不超量程，求变阻器R2连入电路的最小阻值。_____
10.（2020贵港，20）小亮设计了一个水位监测报警装置，其电路如图甲所示，电源电压3V不变，报警器（电阻不计）中通过的电流达到或超过10mA时会报警。监测头是一个放置于水底的压敏电阻，受力面积为2，其阻值R随压力F的变化规律如图乙所示。监测头在压力超过28N时不能正常工作，该装置能监测的最大水深是______m。若要该装置在水深达到11m时开始报警，则电阻箱接入电路的阻值应为______Ω。（g取10，）
11.（2020呼和浩特，19）用如图所示的电路测量小灯泡的功率，电源电压恒定为12V，电压表量程为0~ 15V，电流表量程为0 ~ 0.6A，滑动变阻器规格为“44Ω，1A”，灯泡L标有“8V ，0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，求：
(1)灯泡L的电阻值；
(2)滑动变阻器允许的取值范围；
(3)电流表示数的变化范围；
(4)电压表示数的变化范围。
12．（2020眉山，21）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从a端滑到b端，电流表示数I与电压表示数U的变化关系如图乙所示。求：电源电压。
2020-2021学年度人教版初中物理随堂达标真题训练
——17.4欧姆定律在串、并联电路中的应用参考答案
【知识点提炼】
1.欧姆定律： 变形公式有： ; .
【答案】I =U/R ; U=IR ， R=U/I
2..串、并联电路的特点
串联电路 并联电路
电路图

电流

电压

电阻

比例分配

【答案】
串联电路 并联电路
电路图

电流

电压

电阻 （若n个相同的电阻R串联，则） ，（若n个相同的电阻R并联 ，则）
比例分配

【真题演练】
1.（2020鄂州，14）如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则
A. L2两端的电压为1.5V
B. L1两端的电压为1.5V
C. L1与L2的灯丝电阻之比为2：1
D. 通过L1与L2的电流之比为1：2
【答案】B

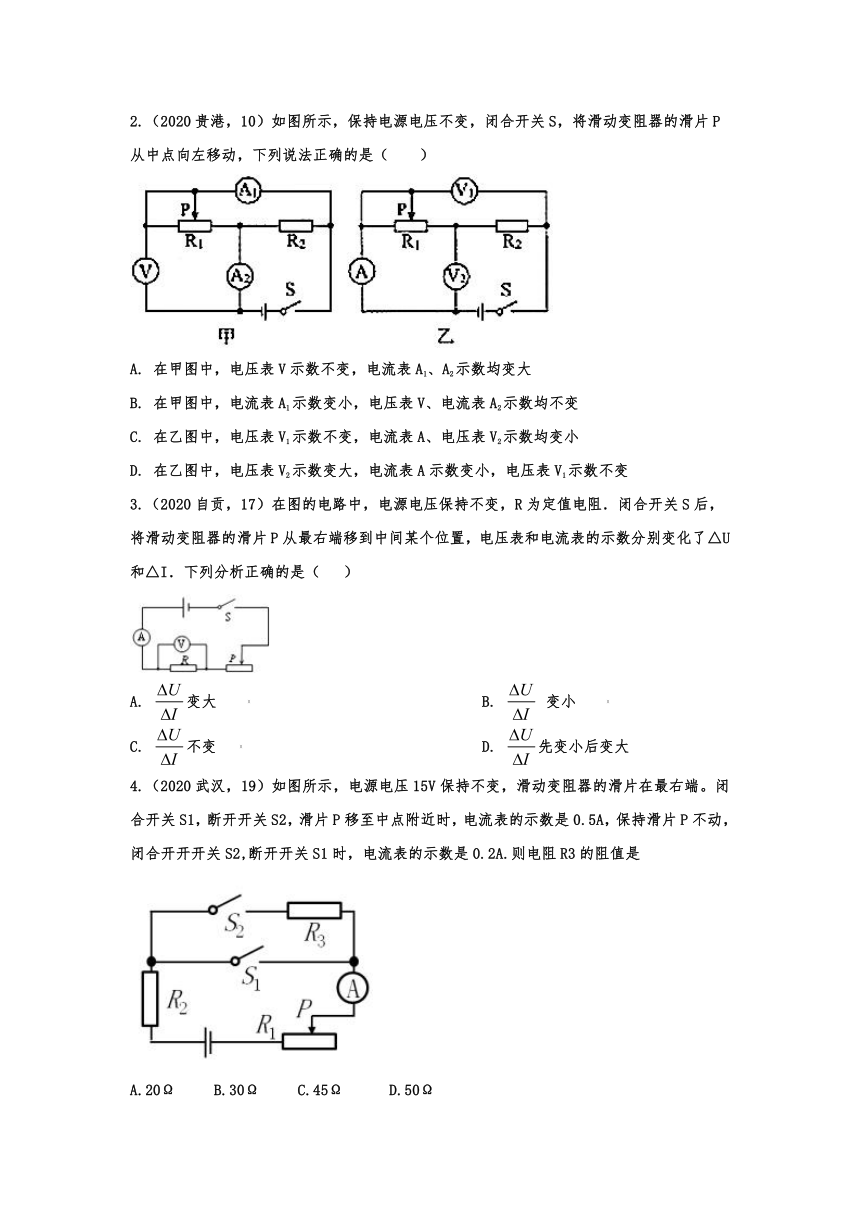

2.（2020贵港，10）如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是（ ）
A. 在甲图中，电压表V示数不变，电流表A1、A2示数均变大
B. 在甲图中，电流表A1示数变小，电压表V、电流表A2示数均不变
C. 在乙图中，电压表V1示数不变，电流表A、电压表V2示数均变小
D. 在乙图中，电压表V2示数变大，电流表A示数变小，电压表V1示数不变
【答案】D
3.（2020自贡，17）在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（ ）
A. 变大 B. 变小
C. 不变 D. 先变小后变大
【答案】C
4.（2020武汉，19）如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5A，保持滑片P不动，闭合开开开关S2,断开开关S1时，电流表的示数是0.2A.则电阻R3的阻值是
A.20Ω B.30Ω C.45Ω D.50Ω
【答案】B

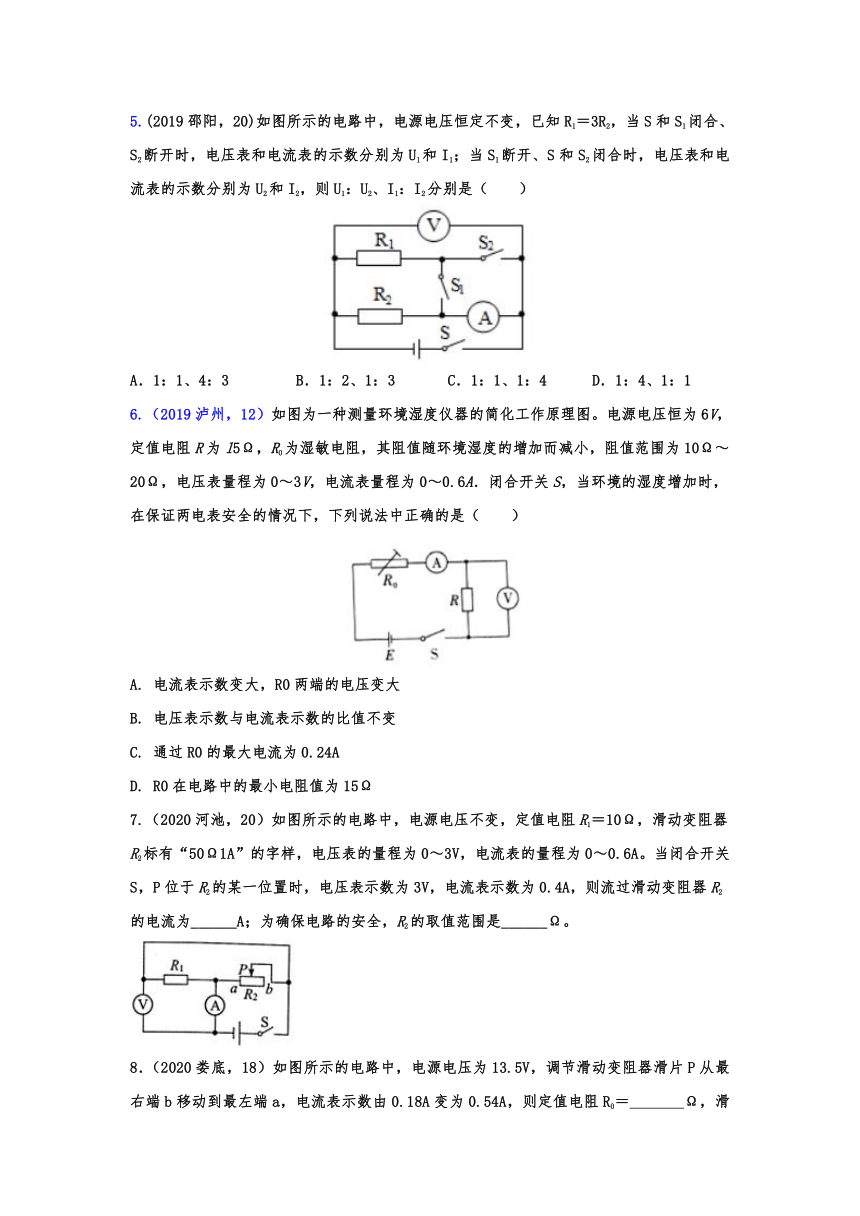

5.(2019邵阳，20)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（　　）
A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：1
【答案】A。
6.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。电源电压恒为6V，定值电阻R为l5Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（　　）
A. 电流表示数变大，R0两端的电压变大
B. 电压表示数与电流表示数的比值不变
C. 通过R0的最大电流为0.24A
D. R0在电路中的最小电阻值为15Ω
【答案】BC

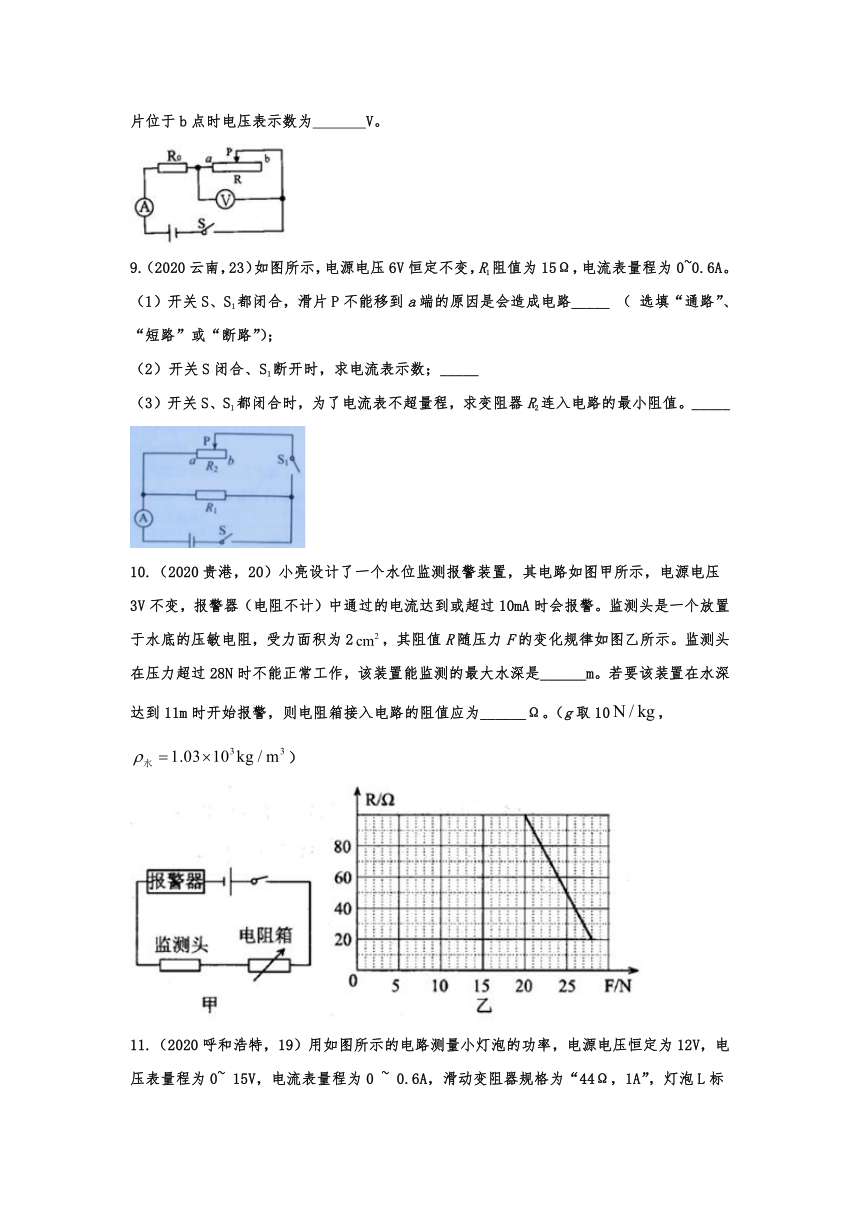

7.（2020河池，20）如图所示的电路中，电源电压不变，定值电阻R1＝10Ω，滑动变阻器R2标有“50Ω1A”的字样，电压表的量程为0～3V，电流表的量程为0～0.6A。当闭合开关S，P位于R2的某一位置时，电压表示数为3V，电流表示数为0.4A，则流过滑动变阻器R2的电流为______A；为确保电路的安全，R2的取值范围是______Ω。
【答案】 (1). 0.1 (2).
8．（2020娄底，18）如图所示的电路中，电源电压为13.5V，调节滑动变阻器滑片P从最右端b移动到最左端a，电流表示数由0.18A变为0.54A，则定值电阻R0＝　 　Ω，滑片位于b点时电压表示数为　 　V。
【答案】25；9。
9.（2020云南，23）如图所示，电源电压6V恒定不变，R1阻值为15Ω，电流表量程为0~0.6A。
（1）开关S、S1都闭合，滑片P不能移到a端的原因是会造成电路_____ （ 选填“通路”、“短路”或“断路”）；
（2）开关S闭合、S1断开时，求电流表示数；_____
（3）开关S、S1都闭合时，为了电流表不超量程，求变阻器R2连入电路的最小阻值。_____
【答案】 (1). 短路 (2). 0.4A (3). 30Ω
10.（2020贵港，20）小亮设计了一个水位监测报警装置，其电路如图甲所示，电源电压3V不变，报警器（电阻不计）中通过的电流达到或超过10mA时会报警。监测头是一个放置于水底的压敏电阻，受力面积为2，其阻值R随压力F的变化规律如图乙所示。监测头在压力超过28N时不能正常工作，该装置能监测的最大水深是______m。若要该装置在水深达到11m时开始报警，则电阻箱接入电路的阻值应为______Ω。（g取10，）
【答案】 (1). 14 (2). 220

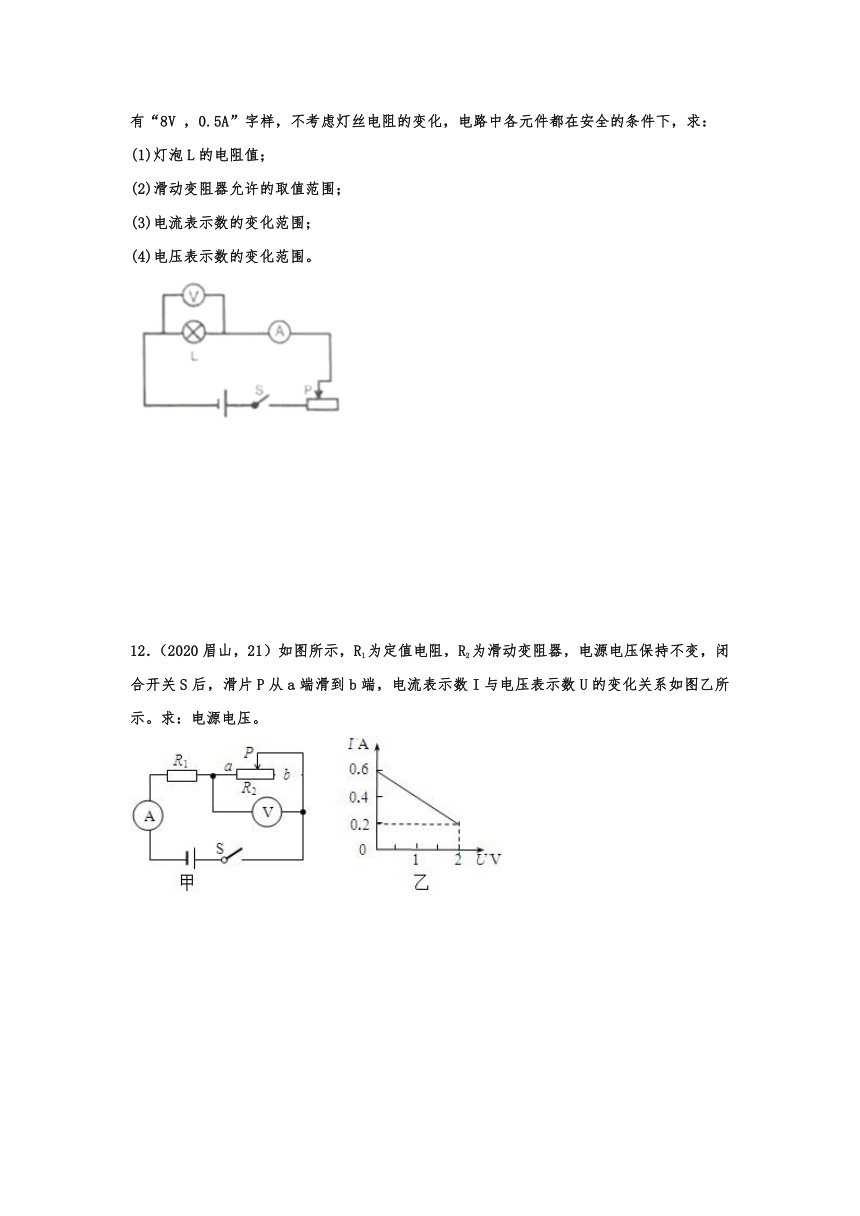

11.（2020呼和浩特，19）用如图所示的电路测量小灯泡的功率，电源电压恒定为12V，电压表量程为0~ 15V，电流表量程为0 ~ 0.6A，滑动变阻器规格为“44Ω，1A”，灯泡L标有“8V ，0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，求：
(1)灯泡L的电阻值；
(2)滑动变阻器允许的取值范围；
(3)电流表示数的变化范围；
(4)电压表示数的变化范围。
【答案】(1)16Ω；(2)；(3)；(4)
12．（2020眉山，21）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从a端滑到b端，电流表示数I与电压表示数U的变化关系如图乙所示。求：电源电压。
【答案】解：定值电阻与滑动变阻器串联，电压表测变阻器的电压，电流表测电路的电流，滑片P在a端时，只有定值电阻连入电路中，此时的电流最大，由图乙知：I1＝0.6A，由欧姆定律，电源电压：
U＝I1R1＝0.6A×R1，﹣﹣﹣﹣﹣①，
当滑片在b端时，变阻器的最大电阻与定值电阻串联，电路的电流最小，由图乙知，I2＝0.2A，电压表示数为：UV＝2V，
根据串联电路的规律及欧姆定律，电源电压：
U＝I2R1+UV＝0.2A×R1+2V﹣﹣﹣﹣﹣②，
由①②得：R1＝5Ω，代入①得：
电源电压：
U＝3V。
答：电源电压U＝3V。
