18.2电功率 课件（31张）

练一练:
3. 把标有“36V 15W” 的甲灯和标有“36V 5W ”的乙灯串联后接在电压是36V的电路中，则( )
A. 因为甲灯额定功率较大，所以甲灯较亮
B. 因为通过它们的电流相等，所以一样亮
C. 因为甲灯的电阻较小，所以甲灯较亮
D. 因为乙灯实际功率较大，所以乙灯较亮
6.标有“6V 3W”的甲灯和“12V 12W”的乙灯，并联接在6V的电源上（假设灯丝的电阻不变），下列说法正确的是（ ）
A．甲、乙两灯消耗的电能之比是1∶4
B．甲、乙两灯的电阻之比是1∶2
C．通过甲、乙两灯的电流之比是1∶2
D．甲、乙两灯的实际电功率之比是1∶1
单击此处编辑母版标题样式
单击此处编辑母版副标题样式
*
*
*
单击此处编辑母版标题样式
单击此处编辑母版副标题样式
*
*
*
（二课时完成）

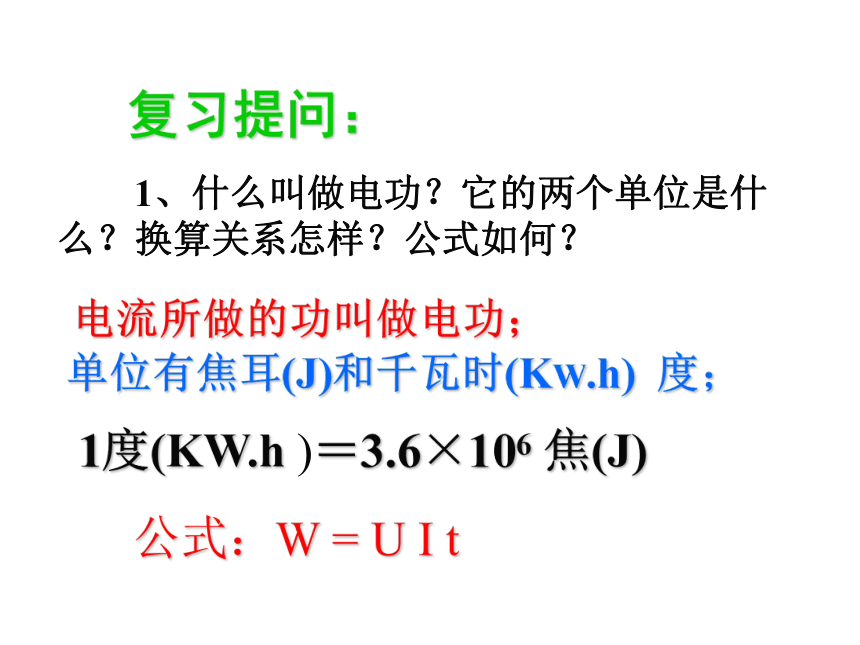

复习提问：
1、什么叫做电功？它的两个单位是什么？换算关系怎样？公式如何？
电流所做的功叫做电功；
单位有焦耳(J)和千瓦时(KW.h) 度；
公式：W = U I t
1度(KW.h )＝3.6×106 焦(J)

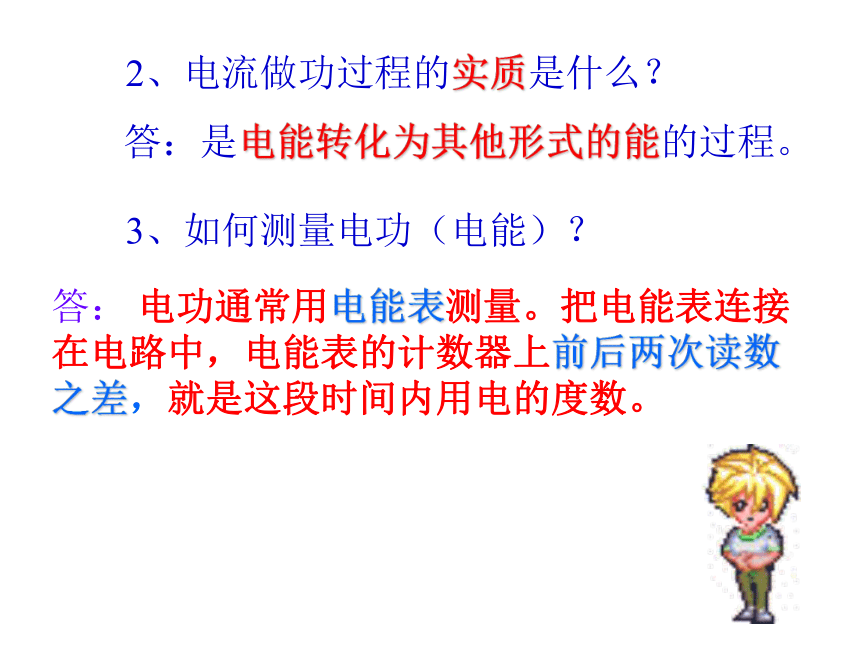

2、电流做功过程的实质是什么？
答：是电能转化为其他形式的能的过程。
3、如何测量电功（电能）？
答： 电功通常用电能表测量。把电能表连接 在电路中，电能表的计数器上前后两次读数之差，就是这段时间内用电的度数。

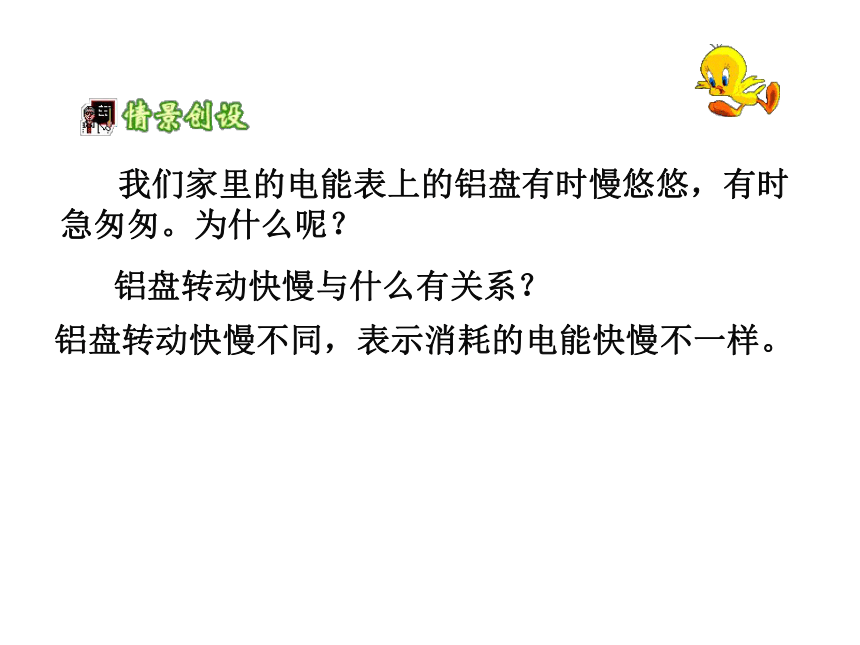

我们家里的电能表上的铝盘有时慢悠悠，有时急匆匆。为什么呢？
铝盘转动快慢与什么有关系？
铝盘转动快慢不同，表示消耗的电能快慢不一样。

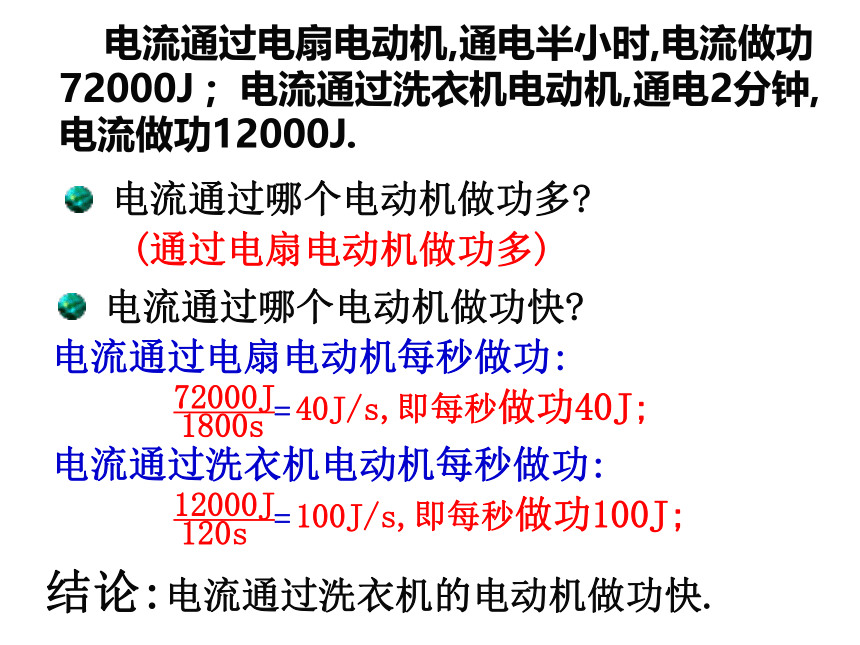

电流通过电扇电动机,通电半小时,电流做功72000J ; 电流通过洗衣机电动机,通电2分钟,电流做功12000J.
电流通过哪个电动机做功多?
(通过电扇电动机做功多)
电流通过哪个电动机做功快?
电流通过电扇电动机每秒做功:
72000J
1800s
=
40J/s,即每秒做功40J;
电流通过洗衣机电动机每秒做功:
12000J
120s
=
100J/s,即每秒做功100J;
结论:电流通过洗衣机的电动机做功快.
从计算结果可以看出,电流做功的快慢可以用电流在 单位时间内所做的功 来表示。
一、电功率
1.定义:
2.意义：
3.公式：
P=
W=UIt
P=UI
(电功率等于电压与电流的乘积)
4.单位：
瓦特（W）
千瓦（KW）
1KW=10 3W
第二节 电功率
电流在单位时间内所做的功—电功率（P）
电功率是表示电流做功快慢的物理量。
J
S
KW.h
h
t
w

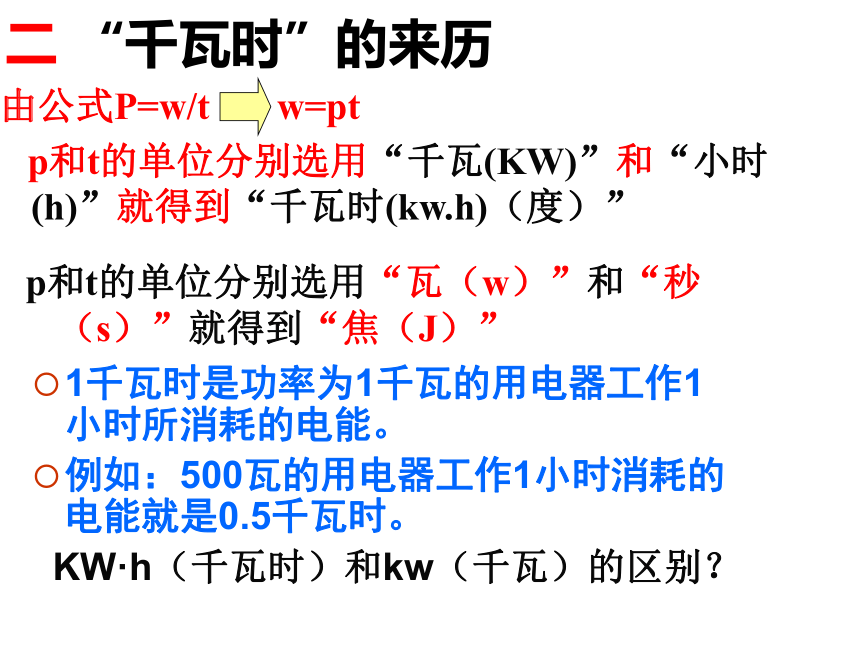

二 “千瓦时”的来历
1千瓦时是功率为1千瓦的用电器工作1小时所消耗的电能。
例如：500瓦的用电器工作1小时消耗的电能就是0.5千瓦时。
p和t的单位分别选用“瓦（w）”和“秒（s）”就得到“焦（J）”
由公式P=w/t w=pt
p和t的单位分别选用“千瓦(KW)”和“小时(h)”就得到“千瓦时(kw.h)（度）”
KW·h（千瓦时）和kw（千瓦）的区别？

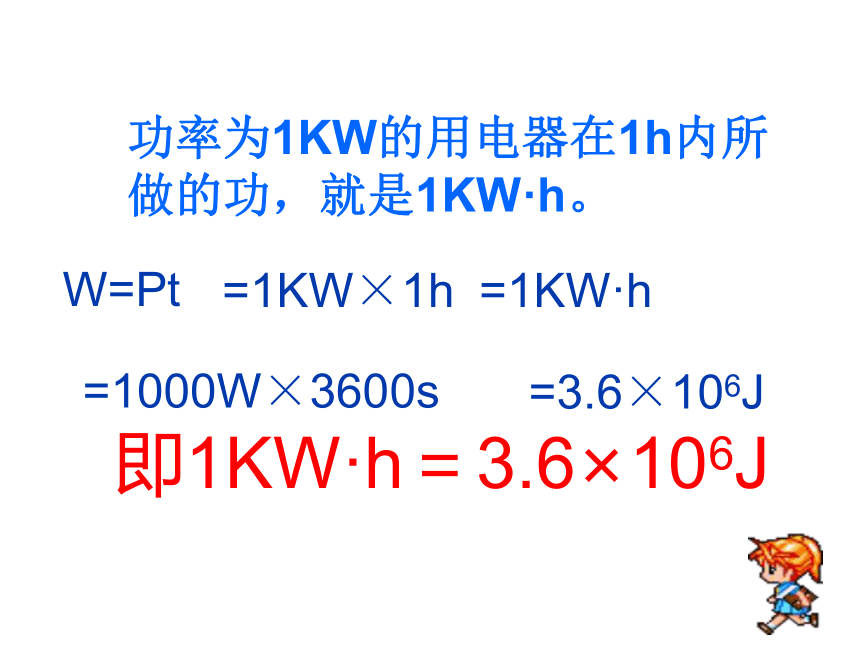

功率为1KW的用电器在1h内所做的功，就是1KW·h。
W=Pt
=1KW×1h
=1KW·h
=1000W×3600s
=3.6×106J
即1KW·h＝3.6×106J

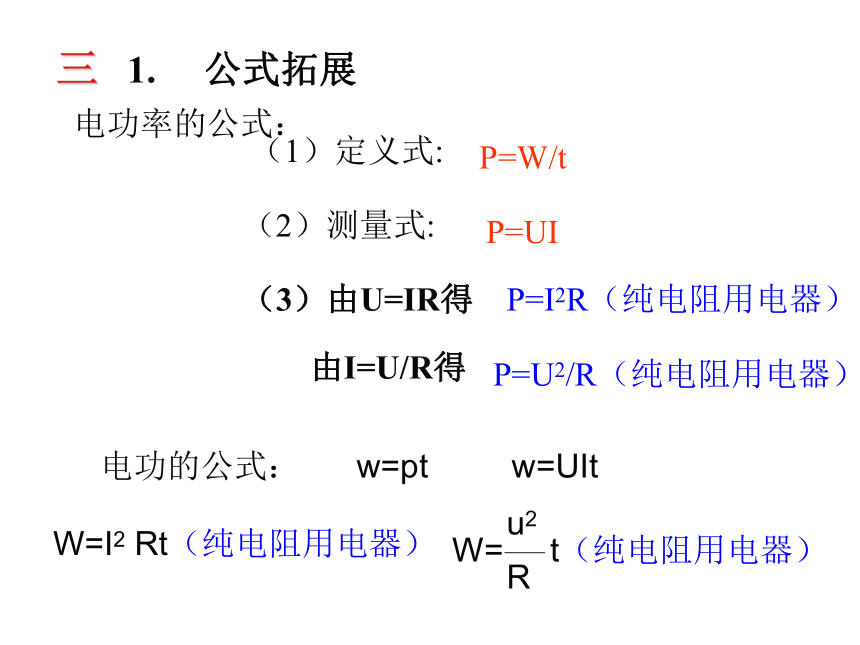

电功率的公式：
（2）测量式:
P=W/t
P=UI
（1）定义式:
P=I2R（纯电阻用电器）
P=U2/R（纯电阻用电器）
（3）由U=IR得
由I=U/R得
三 1. 公式拓展
电功的公式： w=pt w=UIt
W=I2 Rt（纯电阻用电器）
W= t（纯电阻用电器）
u2
R

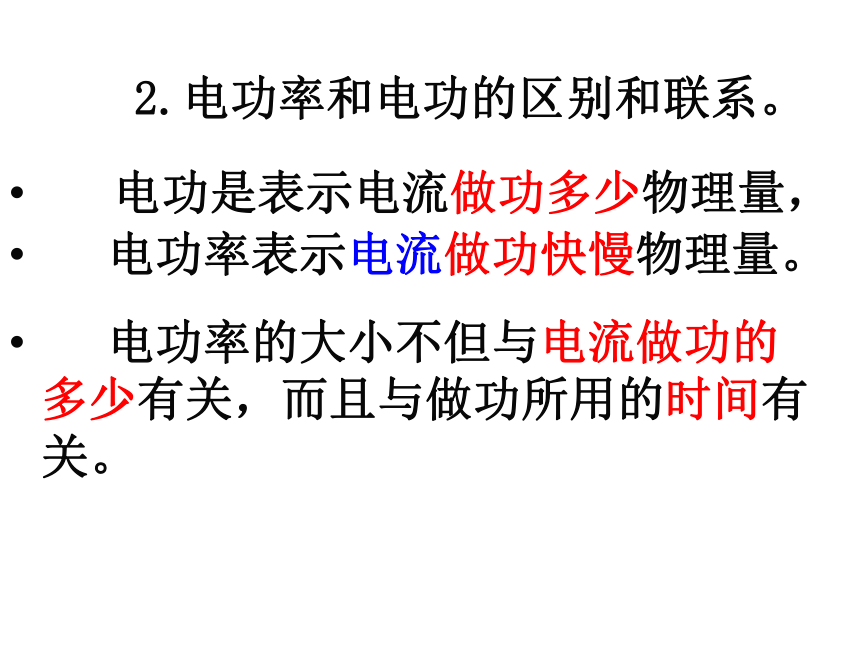

2.电功率和电功的区别和联系。
电功是表示电流做功多少物理量，
电功率表示电流做功快慢物理量。

电功率的大小不但与电流做功的多少有关，而且与做功所用的时间有关。

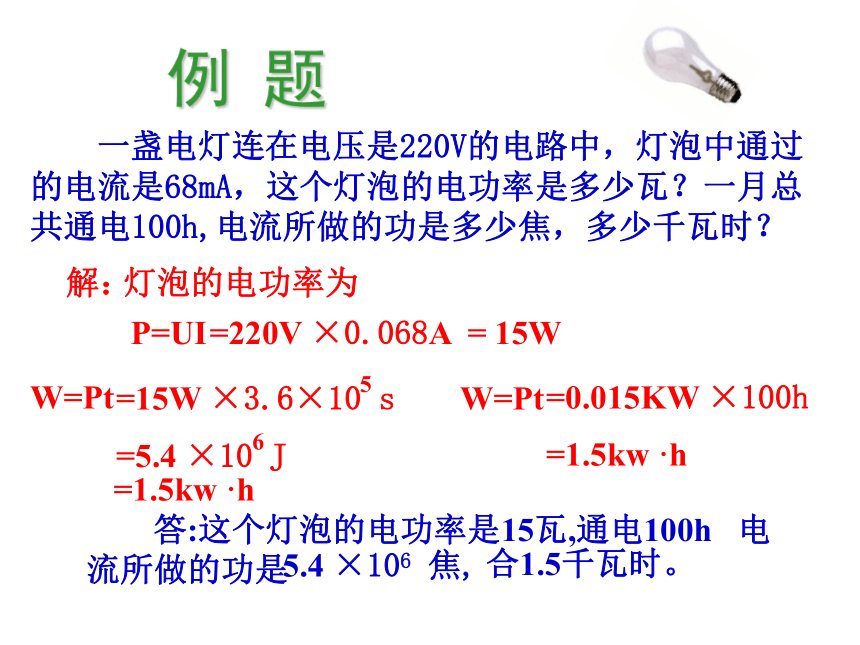

例 题
一盏电灯连在电压是220V的电路中，灯泡中通过的电流是68mA，这个灯泡的电功率是多少瓦？一月总共通电100h,电流所做的功是多少焦，多少千瓦时？
解：
灯泡的电功率为
P=UI
=220V ×0.068A
= 15W
W=Pt
=15W ×3.6×10 s
5
=5.4 ×10 J
6
W=Pt
=0.015KW ×100h
=1.5kw ·h
答:这个灯泡的电功率是15瓦,通电100h 电流所做的功是
5.4 ×106 焦,
合1.5千瓦时。
=1.5kw ·h

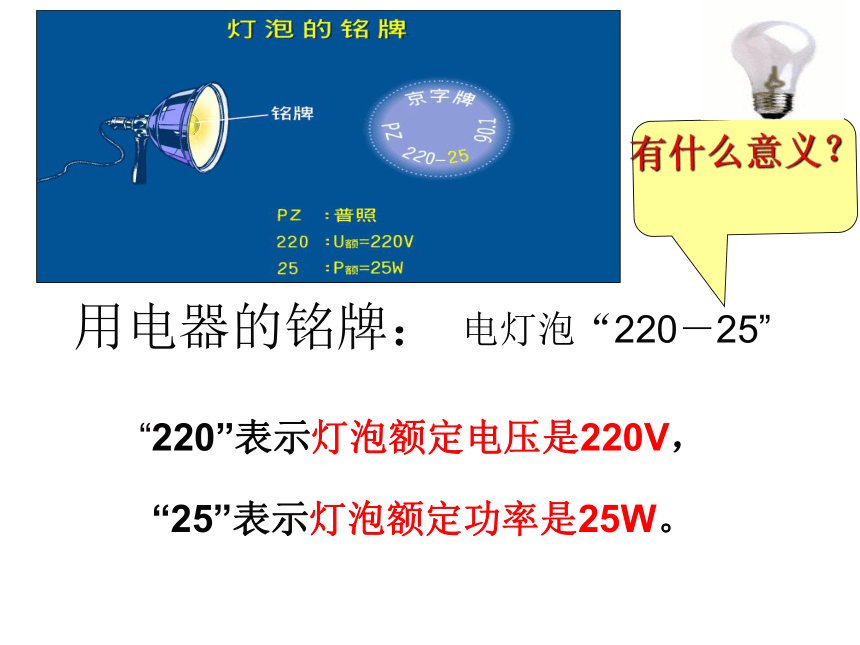

用电器的铭牌：
电灯泡“220－25”
“220”表示灯泡额定电压是220V，
“25”表示灯泡额定功率是25W。
有什么意义？
四.额定电压和额定功率：
额定电压：用电器正常工作时的电压
额定功率：用电器在额定电压下的功率 （正常工作时的功率）
问：额定电压、额定功率和实际电压、实际功率的区别？
额定电压、额定功率对一个用电器来说是固定不变的，而实际电压、实际功率在工作时的。
（1）不同的电压下，同一个电器消耗的实际功率是否
一样大？
（不一样大）
（3）用电器工作时的实际功率和电压有什么关系？
当U实=U额时，P实=P额 用电器正常工作；（正常发光 ）
当U实（发光暗淡）
当U实>U额时，P实>P额 用电器容易烧坏；
（强烈发光）
讨 论
（2）不同的电压下，同一个电器消耗的额定功率是否
一样大？
（一样大）
1、电功率
（1）定义:
（2）意义：
（3）公式：
P=
W=UIt
P=UI
(电功率等于电压与电流的乘积)
（4）单位：
瓦特（W）
千瓦（KW）
1KW=103 W
电流在单位时间内所做的功—电功率（P）
电功率是表示电流做功快慢的物理量。
J
S
KW.h
h
t
w
一、复习：
第二课时
2.电功和电功率的区别和联系。
电功是表示电流做功多少物理量，
电功率表示电流做功快慢物理量。

电功率的大小不但与电流做功的多少有关，而且与做功所用的时间有关。
电功率的公式：
（2）测量式:
P=W/t
P=UI
（1）定义式:
P=I2R（纯电阻用电器）
P=U2/R（纯电阻用电器）
（3）由U=IR得
由I=U/R得
3. 公式拓展
电功的公式： w=pt w=UIt
W=I2 Rt（纯电阻用电器）
W= t（纯电阻用电器）
u2
R
4.额定电压和额定功率：
额定电压：用电器正常工作时的电压
额定功率：用电器在额定电压下的功率 （正常工作时的功率）
问：额定电压、额定功率和实际电压、实际功率的区别？
额定电压、额定功率对一个用电器来说是固定不变的，而实际电压、实际功率在工作时的。
二、例题1 一只灯标有“PZ220-100”，它表示什么意思？根据上述信息，可以求得哪些量？
②灯泡的额定电流，利用的公式是：
因为：
额
额
额
I
U
P
=
所以：
=
额
I
①灯泡的电阻，利用的公式是：
∵
R
2
U
P
额
额
=
∴
额
=
R
额
P
U
2
额
额
U
P
=
（220v）2
100w
=484 Ω
=
100w
220v
=0.45A
“220”表示灯泡的额定电压为220v “100”表示灯泡的额定功率为100w
有关电功率的计算
例2 :一只标有 “PZ220－100”的灯泡，若现测得它两端得电压为200V的，则这只灯泡得实际功率是多少？
分析： “PZ220－100”表示额定电压为220伏，额定功率为100瓦，而现在灯泡实际电压为200伏，不等于额定电压。则实际功率也不等于额定功率了。只有灯得电阻不变，所以先算电阻R。
解：
R=
U 2额
P
=
（220v）2
100w
= 484Ω
∵
∴
U2实
P实=
R
=
（200v）2
484Ω
=82.6w
答：这只灯泡得实际功率是82.6w
2、测额定功率：
通过电流和电压的测量，间接得知用电器的电功率
P=UI
使用电器在额定电压下工作时,测出此时的功率，即为额定功率
1、测量的方法：
U实 ＝ U额
P实＝ P额　　正常工作
三．怎么测量电功率
N.t
3.另外还可以用电能表间接测量用电器的电功率，使用公式：
注意：用n表示电能表在t时间内的转数；
用N表示电能表每消耗1千瓦时电能的转数；
时间t的单位是小时；P的单位是千瓦。
P=
n
例3、一只标有“20V、4W”的灯泡，它的额定电压是_____V，额定功率是_____W,额定电流是_____A，电阻是______Ω。如果将这个灯泡接到10V的电源两端，它的电阻是______ Ω,灯泡两端的电压是_____V,通过它的电流是_______A,它的实际功率是_____W。
4
0.2
100
100
10
1
0.1
20
设计实验1. 选用两个不同的小灯泡串联起来，
按下图所示接入电路。通电后观察现象，并进行分析。
通过灯L甲和灯L乙的电流相等,因为 p=I2R
所以L甲的电阻较大。
实验现象：
实验分析：
灯L甲较亮
灯L乙较暗
（P甲）较大
（P乙）较小
S
V1
V2
L甲
L乙
2
设计实验2：选用上面两个不同的小灯泡，将它们并 联起来，按下图所示接入电路。
通电后观察现象，并进行分析。
灯L甲和灯L乙两端的电压相等，因为 P=U2/R
所以L乙的电阻较小.
灯L甲较暗
灯L乙较亮
（P甲）较小
（P乙）较大
实验现象：
实验分析：
R甲? R乙
S
A
A
L甲
L乙
串联电路的特点：
并联电路的特点：
=
他们与电功率的关系呢？
=
u1
u2
R1
R2
P1
P2
=
R1
R2
P1
P2
=
R1
R2
1.如图所示的四个电路中， 电源电压U相同，R1＜R2，电路消耗的总功率由大到小的顺序是（ ）
A．甲、乙、丙、丁 B．丁、丙、乙、甲
C．丁、甲、乙、丙 D．丙、乙、甲、丁
c
2．如图所示电路，阻值为6Ω的电阻与一个“6V 3W”的小灯泡串联后接到9V的电路中，小灯泡恰能正常发光；如果在此电路中将“6V 3W”的小灯泡换成“6V 4.5W”的小灯泡，那么该小灯泡的实际功率（设电源电压不变）（ ）
A．等于4.5W B．小于4.5W
C．大于4.5W D．等于3W
B
D
4.L1、L2两只灯额定电压相同均为U，额定功率P额1>P额2,把它们接入电压为U的电路中,下列说法中错误的是(???? )
A.两灯串联使用时,实际功率P1B.两灯并联使用时,实际功率P1>P2
C.串联时两灯消耗的总功率P总>P额2
D.并联使用时两灯消耗的总功P总C D
1.如图所示的四个电路中， 电源电压U相同，R1＜R2，电路消耗的总功率由大到小的顺序是（ ）
A．甲、乙、丙、丁 B．丁、丙、乙、甲
C．丁、甲、乙、丙 D．丙、乙、甲、丁
2．小灯泡L1、L2上分别标有“6V 3W”和“12V 3W”，把它们连入电路后，实际功率分别为P1和P2，则下列说法中正确的是（ ）
A．并联时，P1=P2 B．并联时，P1＜P2
C．串联时，P1=P2 D．串联时，P1＜P2
练一练
c
D
3．如图所示电路，阻值为6Ω的电阻与一个“6V 3W”的小灯泡串联后接到9V的电路中，小灯泡恰能正常发光；如果在此电路中将“6V 3W”的小灯泡换成“6V 4.5W”的小灯泡，那么该小灯泡的实际功率（设电源电压不变）（ ）
A．等于4.5W B．小于4.5W
C．大于4.5W D．等于3W
4.L1、L2两只灯额定电压相同均为U，额定功率P额1>P额2,把它们接入电压为U的电路中,下列说法中错误的是(???? )
A.两灯串联使用时,实际功率P1B.两灯并联使用时,实际功率P1>P2
C.串联时两灯消耗的总功率P总>P额2
D.并联使用时两灯消耗的总功P总B
C D
5. 把标有“36V 15W” 的甲灯和标有“36V 5W ”的乙灯串联后接在电压是36V的电路中，则( )
A. 因为甲灯额定功率较大，所以甲灯较亮
B. 因为通过它们的电流相等，所以一样亮
C. 因为甲灯的电阻较小，所以甲灯较亮
D. 因为乙灯实际功率较大，所以乙灯较亮
D
D
