人教版九年级物理课件：18.1 电能 电功（30张）

玩具电动车
电动火车
电灯
电饭锅
电风扇
*

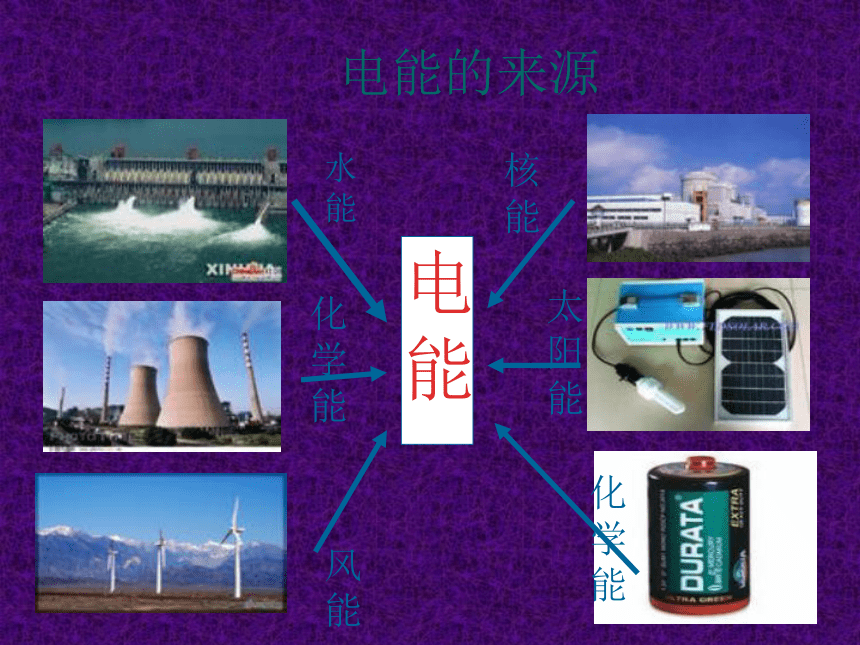

电能的来源

电能
电能
水能
化学能
风能
核能
太阳能
化学能
1、电能的来源：由发电厂、电池将各种形式的能转化为电能。
发电机
干电池
蓄电池
太阳能电池
纽扣电池
电池
电能
风力
水力
化学能
太阳能
核能
还有潮汐发电，地热发电等
*
电风扇转动
电饭煲煮饭
电吹风工作
电灯照明

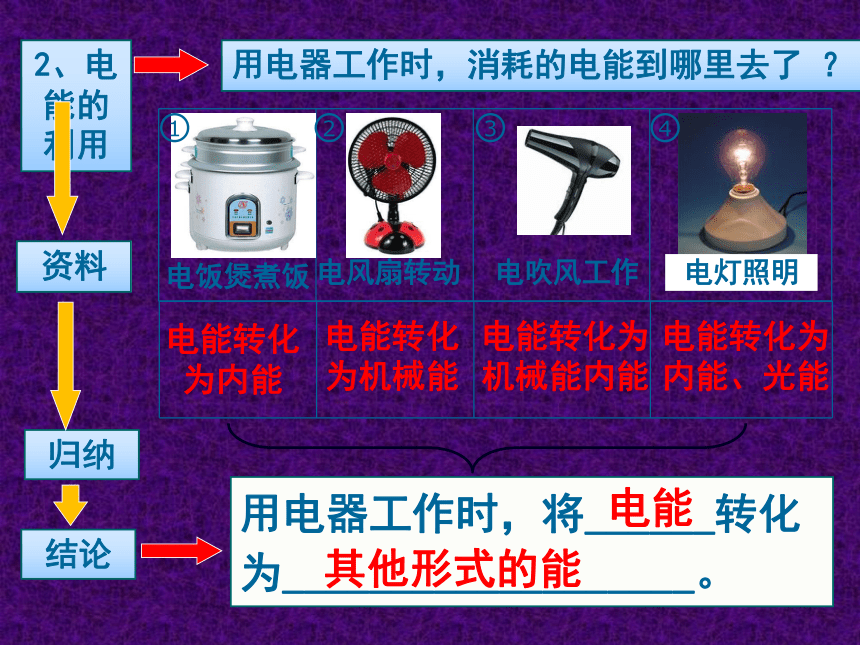

2、电能的利用
用电器工作时，消耗的电能到哪里去了 ？
资料
结论
归纳
用电器工作时，将______转化为___________________。
电能转化为内能
电能转化为机械能
电能转化为 机械能内能
电能转化为内能、光能
其他形式的能
电能
1
2
3
4
电能的常用单位：
千瓦时（KW·h）； 度
电能的国际单位：
焦耳 简称焦 符号：J

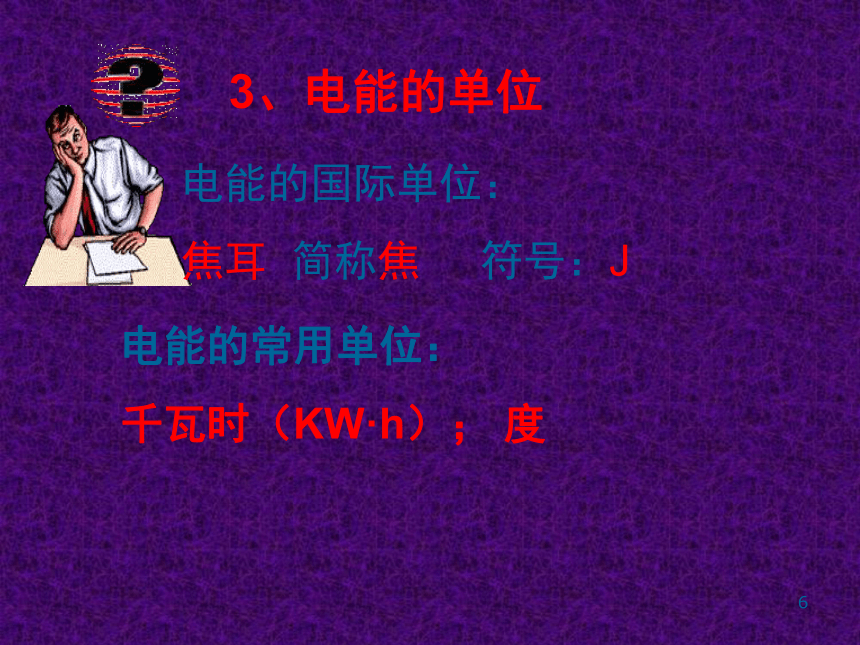

3、电能的单位
*
(kw· h)
度
电能的单位：
1度
焦
3.6X106
电能单位的换算关系
＝
1kw· h
＝
3.6×106 J
*
以后注意节约用电呀!
1度（1KW·h）电的作用
电脑工作约5小时
采掘原煤约100Kg
电炉炼钢约1.6Kg
洗衣机工作约2.7小时
电车行驶约0.85千米
灌溉农田约330平方米
*
他们耗电情况一样吗？
电能的测量
*

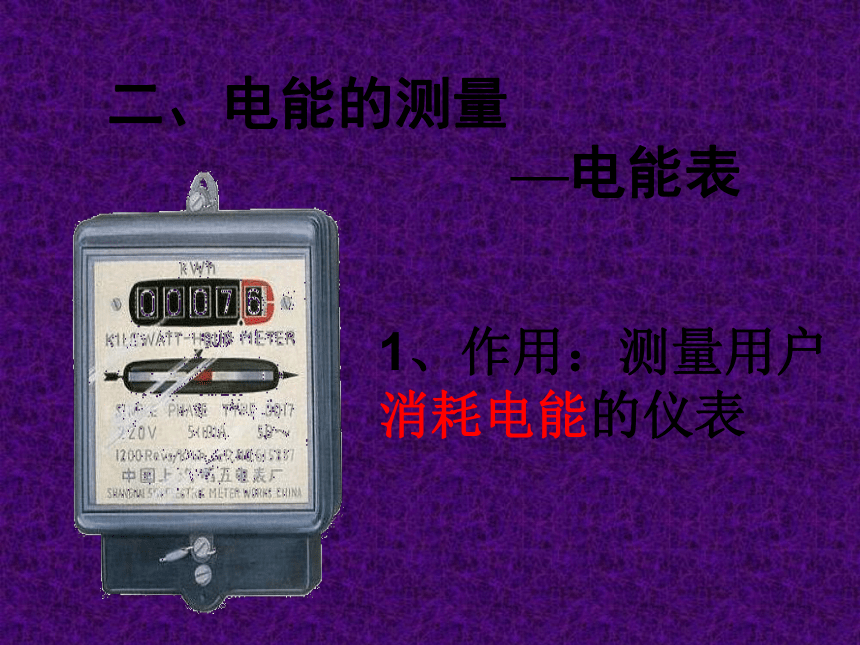

二、电能的测量
—电能表
1、作用：测量用户消耗电能的仪表

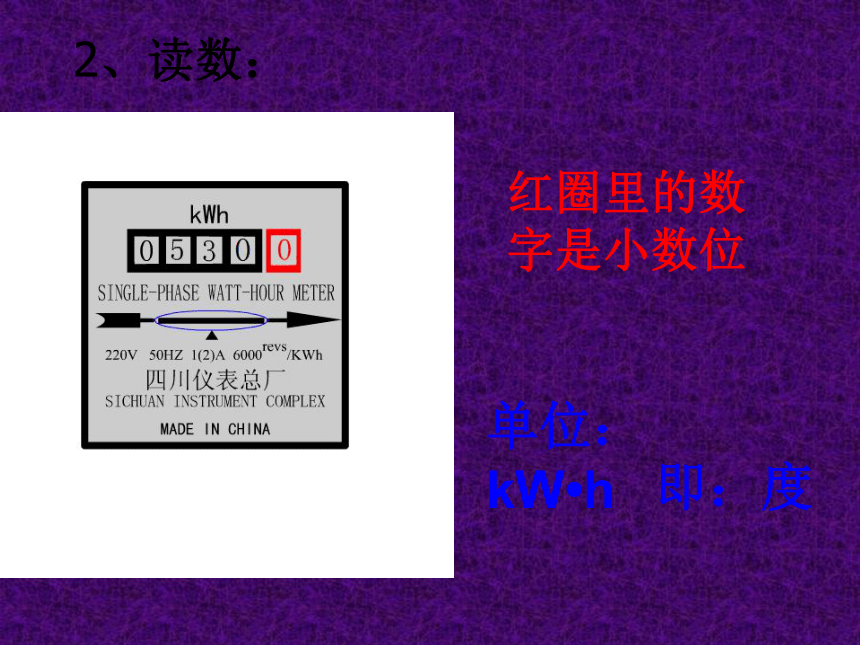

2、读数：
红圈里的数字是小数位
单位：kW?h
即：度
●“220 V” 表示
这个电能表应该在
220 伏的电路中使
用。

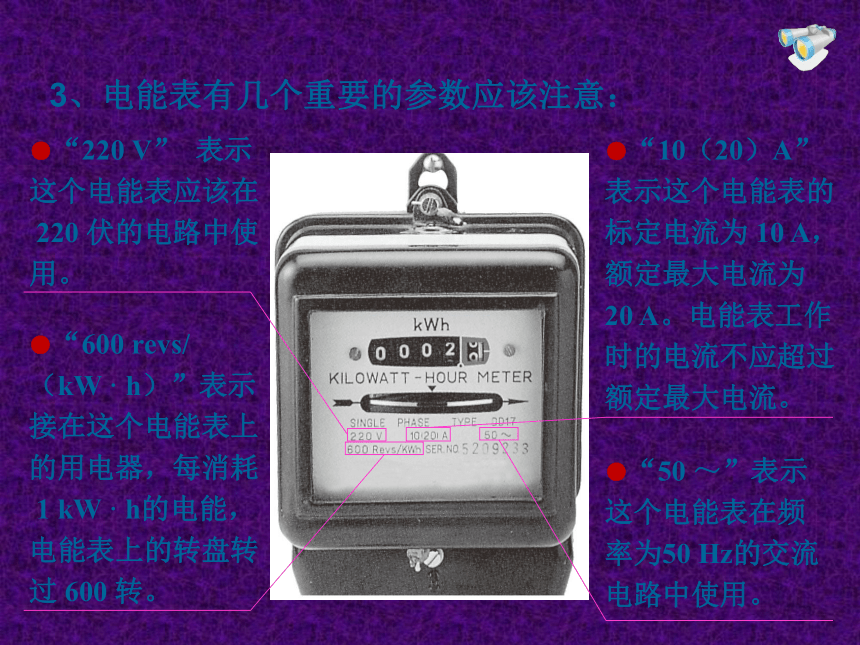

3、电能表有几个重要的参数应该注意：
●“10（20）A”
表示这个电能表的
标定电流为 10 A，
额定最大电流为
20 A。电能表工作
时的电流不应超过
额定最大电流。
●“50 ～”表示
这个电能表在频
率为50 Hz的交流
电路中使用。
●“600 revs/
（kW · h）”表示
接在这个电能表上
的用电器，每消耗
1 kW · h的电能，
电能表上的转盘转
过 600 转。
4.电能表计量电能公式
W=W末-W初或W=W大-W小
W=N/C，其中N指铝盘转数，C指电能表常数
　　小明家中1 月底与 2 月底电能表的示数如图所示，小明家所在地区每度电的电费是0.60元，请估算他家 2 月份需要付多少电费。
3
2
8
7
5
3
3
9
4
5
2 月底
1 月底
　　2 月份消耗的电能为：
　　　　3 394.5 kW·h －3 287.5 kW·h = 107 kW·h
　　应支付的电费为：
　　　　107 kW·h×0.60 元/(kW·h) = 64.2 元
解析：
练一练
电能表计数器上两次读数之差，
就是这段时间内用电的度数。
4.小明一次观察班上安装的电能表有“600revs/(KW·h)”的字样。他观察电能表的转盘在2min内转动了60转。请你计算这2min内小明班上消耗多少千瓦时的电能？合多少焦？
解：根据题意有：
每转一转的电能： ×1kw·h
W= ×1kw·h=0.1 KW·h
W=0.1×3.6×106J =360000J
答：这2min内小明班上消耗电0.1 KW·h，
合 360000J 。
练一练：
*
各种电能（度）表

*
问题
这是一个什么物理过程？
电
能
转化
其他形式的能
类比
推理
做功
实验检验
得出结论
转化
机械能
内能
做功
电流做功
电风扇转动
电饭煲煮饭
电吹风工作
电灯照明
电能转化为内能
电能转化为机械能
电能转化为 机械能内能
电能转化为内能、光能
1
2
3
4
________的过程
电流做功
转化
其他形式的能
电流做功
500J
500J
500J
进一步
电能与电功的大小关系
三、电功
1、电功：电流所做的功叫电功。
电流做功的过程就是电能转化为其他形式的能的过程。
2、电功的符号：W
3、电功的单位：
焦耳，简称焦，符号：J
*

问题
电功的大小与哪些因素有关呢?
事例
假说
小组合作，探寻问题的答案
电功大小可能与什么有关？
实验室用小灯泡和家庭电路中电灯工作时,电流差不多，亮度相同吗？工作相同时间，哪个消耗电能多？电流通过哪个做功多？电功大小可能与什么有关？
家庭电路中，一盏电灯和一台空调工作相同时间，哪个消耗电能多？电功大小可能与什么有关？
提倡人走灯灭，说明电功大小与什么有关？
电压
电流
通电时间有关
实验检验
研究方法
如：研究电功大小与电压关系时，应使电流和通电时间________，电压________，比较电功的大小。
相同
不同
？
4、电功的计算
公式 W=UIt
单位 W —焦，J
U —伏，V
I —安， A
t — 秒，s
*
例：家中的电熨斗工作时，通过的电流为2A，通电10min，电流做了多少功？
已知：U=______ I=_____ t=___________
求：W=？
解： W=UIt
= 220 V × 2 A × 600 s
=264000J
答：电流做功264000J。
220V
2A
10min=600s
一个小灯泡接在电压为3V的电路中，通过的电流为0.2A，通电1min，电流做功多少？
本课总结
一、电能
1、电能的来源 2、电能的利用
3、电能的单位
二、电能的计量——电能表
1、电能表的用途 2、电能表读数
3、电能表上的参数 4、电能的计量
三、电功
1、电功，电功与电能的关系
2、电功的符号和单位
3、电功大小的影响因素
4、电功的计算
*
1. 电能转化为其他形式的能的过程，实质就是____________的过程。电流做了多少功，就消耗多少 ________。
2.电视机工作1分钟，消耗电能6000J，则这个过程电流做功_______J。
电流做功
电能
6000
3. 关于电功下列说法不正确的是： （ ）
A.电功的单位与电能的单位不同
B.用电器消耗的电能越多，电流做的功越多
C.消耗多少电能，电流就做多少功
D.电能转化为其他形式能的过程，就是电流做功的过程
A
4、一用电器消耗了3.5kW?h的电能，合为 J。
5．下列电器工作过程中，把电能转化为动能的是（ ）
A．手电筒 B．发电机
C．电饭煲 D．电动机
D
1.26×107
6、下表为某用户月初和月底的电能表示数，用户本月的用电是 kW·h；
若每度电0.5元，则应交电费 元。
70
35
7、一只电能表标着“3000r/(kW·h)”这表示 ，现在室
内只接了一只灯泡，测出转盘3min转了15转，则这只灯泡在这3min消耗的电能是 kW·h= J．
0.005
1.8×104
每消耗1kW·h的电能，电能
表的转盘转3000转
