凸透镜成像规律复习课件

(共28张PPT)

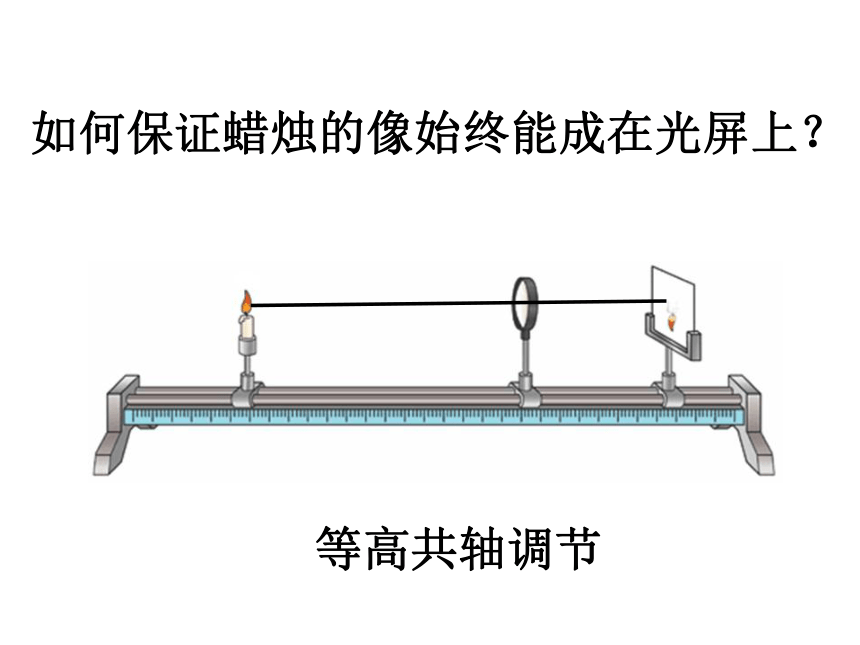

如何保证蜡烛的像始终能成在光屏上？
等高共轴调节
F
F
2F
2F
F
F
2F
2F
F
F
2F
2F

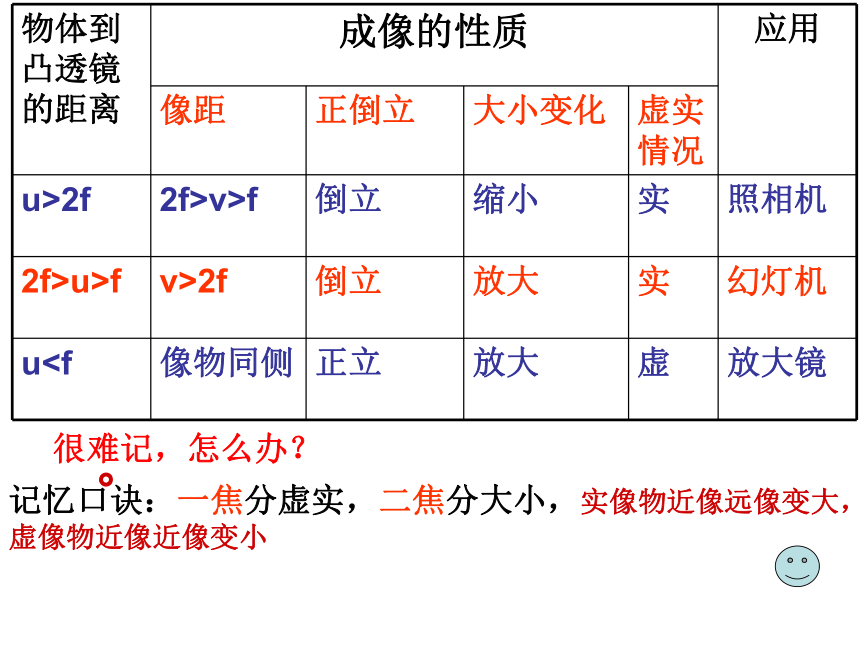

物体到凸透镜的距离 成像的性质 应用
像距 正倒立 大小变化 虚实情况
u>2f 2f>v>f 倒立 缩小 实 照相机
2f>u>f v>2f 倒立 放大 实 幻灯机
u记忆口诀：一焦分虚实，二焦分大小，实像物近像远像变大， 虚像物近像近像变小
很难记，怎么办？
。
学以致用
例1：
(05年天津)如图1所示，凸透镜的焦距为8cm，当物体AB放在该凸透镜主轴上距离凸透镜12cm的位置处时，调整光屏的位置使光屏上出现该物体清晰的像，则在光屏上得到一个 ( )
A、倒立放大的实像 B、倒立缩小的实像
C、正立放大的实像 D、正立放大的虚像
分析：物体处于哪个位置？
先画出f和2f点
F
2F
A
再思考：做题之前可以排除哪一项？
典型习题
某同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像．当蜡烛距透镜9cm时，在光屏上得到一个放大的像．这个凸透镜的焦距可能是　（　　）
　　A．10 cm　 　B．8 cm C．6 cm　 　D．4 cm
　　解　u＝15cm时，是缩小实像　　
　　∴　u＞2f　15 cm＞2f　f＜7.5 cm　　
　　又知u＝9cm时，是放大实像
　　∴　f＜9 cm＜2f　9cm＞f＞4.5 cm
　　综合两个不等式得：4.5cm＜f＜7.5 cm　
　　
答案：C
学以致用
例2：
如图1所示，凸透镜的焦距为7cm，当物体AB放在该凸透镜主轴上距离凸透镜21cm的位置处时，调整光屏的位置使光屏上出现该物体清晰的像，则在光屏上得到一个 ( )
A、倒立放大的实像 B、倒立缩小的实像
C、正立放大的实像 D、正立放大的虚像
分析：物体处于哪个位置？
先画出f和2f点
F
2F
B
1、无限远处的太阳光垂直射在凸透镜上，则（ ）
A．成像在2倍焦距处　　　　　
B．成像在焦点上
C．成像在焦点内　　　　　 　　
D．不成像
B
图2
7.(扬州课改区)在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如2图所示的位置时，恰能在光屏上得到一个清晰的像。利用这一成像原理可以制成
A、照相机 B、幻灯机 C、放大镜 D、潜望镜
B
6.(桂林课改区)如图2所示，是“研究凸透镜成像”实验的原理图，若在光屏上(光屏未画出)能得到清晰放大的烛焰实像，则蜡烛可能置于透镜左边a、b、c、d四点中的_______点上，此成像特点可应用在__________机上。
c
幻灯机
3、用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（ ）
A．实物 　　　　　　　　　　 　
B．等大的实像
C．放大的实像　　　　　　　　
D．放大的虚像
D
4、将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（ ）
A．f<6cm　　　　　　　　　
B．6cmC．9cmD．18cmC
4、如图1所示，蜡烛放在距离凸透镜2倍焦距以外，在透镜的另一侧调节光屏找到清晰的像，这个像是下图中的
B
5.普通照相机的镜头相当于一个_____透镜，一架普通照相机镜头的焦距为40cm，当被拍照的人到镜头的距离大于_____cm时，底片上会得到一个倒立、缩小的_____像(选填：实或虚)。
凸
80
实
用照相机拍照时，被拍摄景物到镜头的距离（ ）
A. 小于焦距 B. 在1倍焦距和2倍焦距之间
C. 大于2倍焦距 D. 以上说法都不对
C
用照相机照相时，物体在胶卷上形成
A、缩小的倒立实像 B、放大的正立实像
C、缩小的正立实像 D、缩小的倒立虚像
A
实像和虚像
实像：实际光线会聚而形成的,能呈现在光屏上.：
虚像：是反射光线或折射光线的反向延长线相交而形成的,不能呈现在光屏上.
A
B
A’
B’
A
B
A‘
B‘
例6、医用体温计的刻度部分为三棱体，横截面如图，
其正面呈圆弧形，这样就可看清体温计内极细的汞
柱，以便于读数，这是因为圆弧形玻璃的作用相当
于________________，我们用它能看到汞柱被放
大后正立的_________像。
6图
5图
凸透镜（放大镜）
虚
