阶段强化专题训练（五）
LK版 八年级下
专训2 简单机械的计算
1
2
提示：点击 进入习题
3
4
5
6
7
8

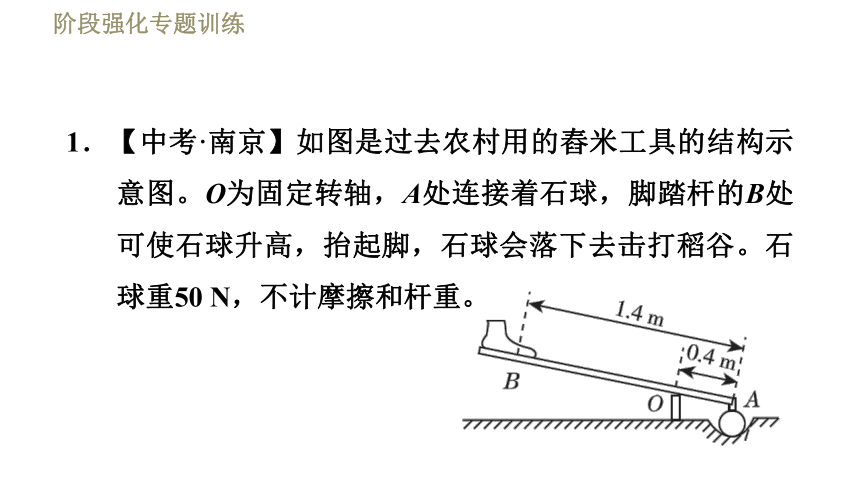

1．【中考·南京】如图是过去农村用的舂米工具的结构示意图。O为固定转轴，A处连接着石球，脚踏杆的B处可使石球升高，抬起脚，石球会落下去击打稻谷。石球重50 N，不计摩擦和杆重。

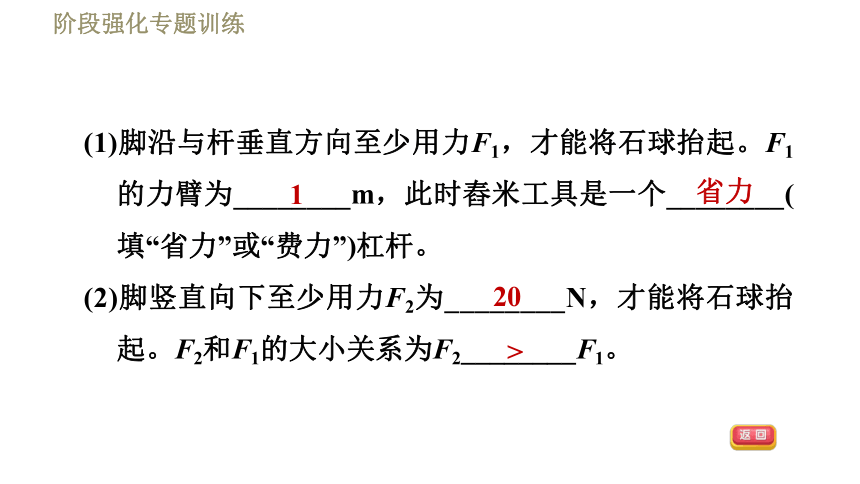

(1)脚沿与杆垂直方向至少用力F1，才能将石球抬起。F1的力臂为________m，此时舂米工具是一个________(填“省力”或“费力”)杠杆。
(2)脚竖直向下至少用力F2为________N，才能将石球抬起。F2和F1的大小关系为F2________F1。
1
省力
20
>
2．【中考·杭州】如图甲，有一轻质杆，左右两端各挂由同种金属制成、质量分别为m1和m2(m1＞m2)的实心物块后恰好水平平衡。

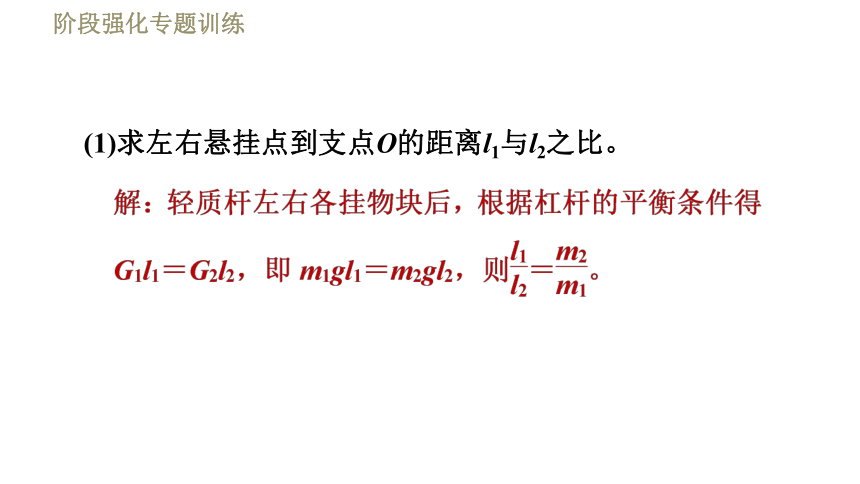

(1)求左右悬挂点到支点O的距离l1与l2之比。

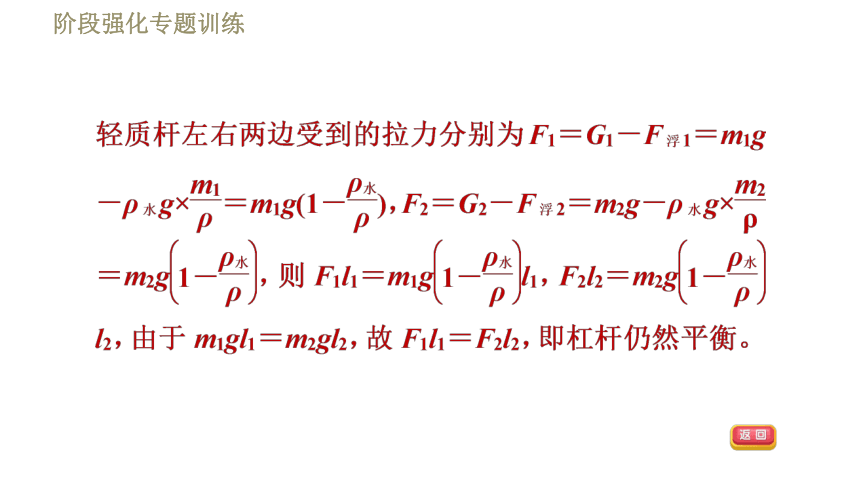

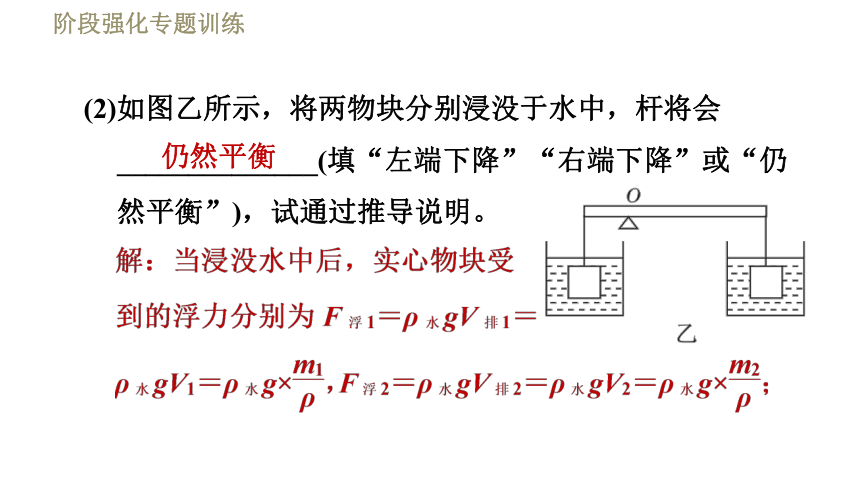

(2)如图乙所示，将两物块分别浸没于水中，杆将会______________(填“左端下降”“右端下降”或“仍然平衡”)，试通过推导说明。
仍然平衡

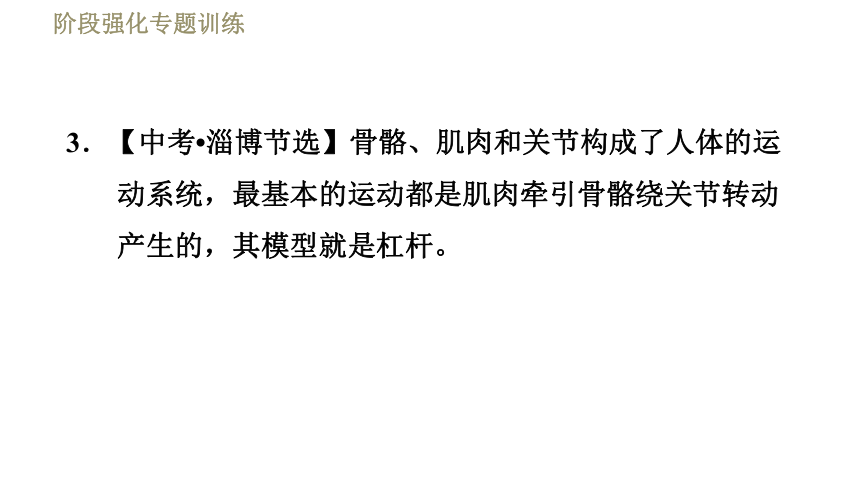

3．【中考?淄博节选】骨骼、肌肉和关节构成了人体的运动系统，最基本的运动都是肌肉牵引骨骼绕关节转动产生的，其模型就是杠杆。

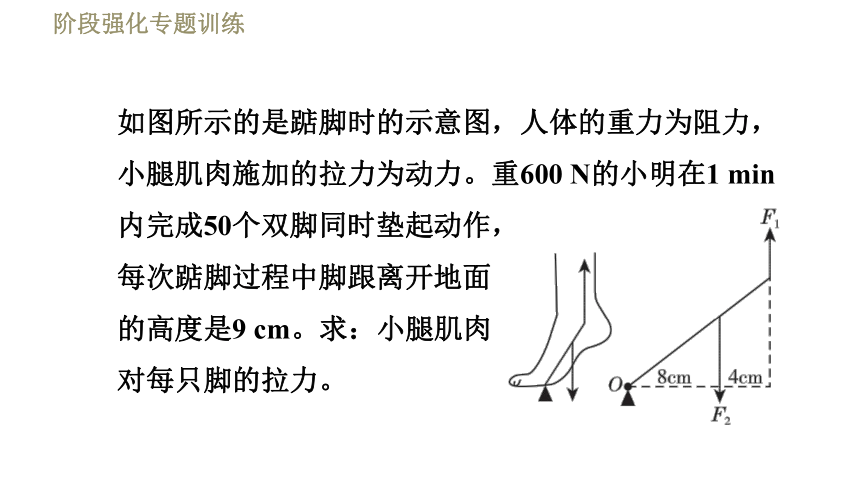

如图所示的是踮脚时的示意图，人体的重力为阻力，小腿肌肉施加的拉力为动力。重600 N的小明在1 min内完成50个双脚同时垫起动作，
每次踮脚过程中脚跟离开地面
的高度是9 cm。求：小腿肌肉
对每只脚的拉力。

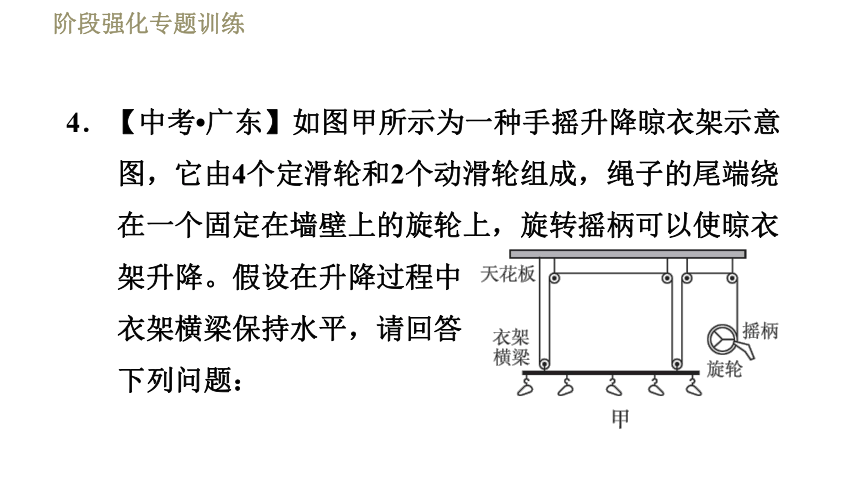

4．【中考?广东】如图甲所示为一种手摇升降晾衣架示意图，它由4个定滑轮和2个动滑轮组成，绳子的尾端绕在一个固定在墙壁上的旋轮上，旋转摇柄可以使晾衣架升降。假设在升降过程中
衣架横梁保持水平，请回答
下列问题：
(1)假设衣服和晾衣架(含动滑轮)等的总重是50 N，则静止时绳子拉力是多少？(各种摩擦忽略不计)
(2)要使衣架横梁上升1 m，则绕进旋轮的绳子长度是多少？
解：绕进旋轮的绳子长度s＝nh＝4×1 m＝4 m。
(3)通过增加滑轮，可以使此装置更省力，请你在图乙上画出正确的绕线方法。
解：如图所示。
5．【中考?聊城】考古工作者在河底发现了古代的石像，经潜水者测量它的体积约为2 m3。如图所示，在打捞石像的过程中，考古工作者用动滑轮将石像匀速提升，需要竖直向上的拉力F＝1.6×104 N。
在没有将石像提出水面前，若
不计摩擦和滑轮重力，ρ水＝1.0×
103 kg/m，g取10 N/kg。求：
(1)石像受到的浮力。
解：石像受到的浮力F浮＝G排＝ρ水gV排＝1×103 kg/m3×10 N/kg×2 m3＝2×104 N。
(2)石像的重力。
解：不计摩擦和滑轮重力，石像的重力G＝2F＋F浮＝2×1.6×104 N＋2×104 N＝5.2×104 N。
(3)石像的密度。
(4)若将石像提升了3 m，石像受到水的压强减少了多少？
解：石像受到水的压强减小了Δp＝ρ水gΔh＝1×103 kg/m3×10 N/kg×3 m＝3×104 Pa。
6．【中考?湖州改编】在拓展课上，小泉同学模拟某建筑工地上拉动工件的情景，设置了如图所示的滑轮组。他用该滑轮组在4 s内将一个重为100 N的物体，沿着水平地面匀速拉动了2 m。人的拉力为18 N，
物体移动时受到地面的摩擦力为物重的
0.35倍，不计绳重及机械的摩擦。求：
(1)物体移动的速度。
(2)绳端移动的距离。
解：由图知，n＝2，则绳端移动的距离
s绳＝ns物＝2×4 m。
(3)动滑轮受到的重力。
解：物体受到的摩擦力f＝0.35G＝0.35×100 N＝35 N。
滑轮组对物体的拉力F拉＝f＝35 N。
不计绳重及机械的摩擦，动滑轮的重力G动＝nF－F拉＝2×18 N－35 N＝1 N。
7．【中考?嘉兴节选】如图甲为塔式起重机的简易示意图，塔式起重机主要用于房屋建筑中材料的输送及建筑构件的安装。(动滑轮重、绳重及摩擦均不计，g取10 N/kg)
(1)为保持平衡，起重臂的长度越长的塔
式起重机，配备的平衡重的质量应越
________。
【答案】大
(2)图乙为起重机钢丝绳穿绳简化示意图，滑轮a的作用是_____________。若钢丝绳能
承受的最大拉力为3×104 N，则
能吊起货物的质量不能超过多少
千克？
改变力的方向
8．如图是一个上肢力量健身器示意图。D是动滑轮，配重A的质量为140 kg，底面积是8.0×10－2 m2，杠杆EH可绕O点在竖直平面内转动，EO：OH＝1：2。假定运动员体重是600 N，动滑轮重300 N，
人的一只脚与地面接触面积为2×
10－2 m2，不计杠杆重、绳重及摩擦，
g取10 N/kg。问：
(1)配重A自由放置时对地面的压强是多大？
(2)若A未提离地面，当配重A和人对地面的压强相等且杠杆在水平位置平衡时，人对绳的拉力为多大？为多少？
LK版 八年级下
专训2 简单机械的计算
1
2
提示：点击 进入习题
3
4
5
6
7
8
1．【中考·南京】如图是过去农村用的舂米工具的结构示意图。O为固定转轴，A处连接着石球，脚踏杆的B处可使石球升高，抬起脚，石球会落下去击打稻谷。石球重50 N，不计摩擦和杆重。
(1)脚沿与杆垂直方向至少用力F1，才能将石球抬起。F1的力臂为________m，此时舂米工具是一个________(填“省力”或“费力”)杠杆。
(2)脚竖直向下至少用力F2为________N，才能将石球抬起。F2和F1的大小关系为F2________F1。
1
省力
20
>
2．【中考·杭州】如图甲，有一轻质杆，左右两端各挂由同种金属制成、质量分别为m1和m2(m1＞m2)的实心物块后恰好水平平衡。
(1)求左右悬挂点到支点O的距离l1与l2之比。
(2)如图乙所示，将两物块分别浸没于水中，杆将会______________(填“左端下降”“右端下降”或“仍然平衡”)，试通过推导说明。
仍然平衡
3．【中考?淄博节选】骨骼、肌肉和关节构成了人体的运动系统，最基本的运动都是肌肉牵引骨骼绕关节转动产生的，其模型就是杠杆。
如图所示的是踮脚时的示意图，人体的重力为阻力，小腿肌肉施加的拉力为动力。重600 N的小明在1 min内完成50个双脚同时垫起动作，
每次踮脚过程中脚跟离开地面
的高度是9 cm。求：小腿肌肉
对每只脚的拉力。
4．【中考?广东】如图甲所示为一种手摇升降晾衣架示意图，它由4个定滑轮和2个动滑轮组成，绳子的尾端绕在一个固定在墙壁上的旋轮上，旋转摇柄可以使晾衣架升降。假设在升降过程中
衣架横梁保持水平，请回答
下列问题：
(1)假设衣服和晾衣架(含动滑轮)等的总重是50 N，则静止时绳子拉力是多少？(各种摩擦忽略不计)
(2)要使衣架横梁上升1 m，则绕进旋轮的绳子长度是多少？
解：绕进旋轮的绳子长度s＝nh＝4×1 m＝4 m。
(3)通过增加滑轮，可以使此装置更省力，请你在图乙上画出正确的绕线方法。
解：如图所示。
5．【中考?聊城】考古工作者在河底发现了古代的石像，经潜水者测量它的体积约为2 m3。如图所示，在打捞石像的过程中，考古工作者用动滑轮将石像匀速提升，需要竖直向上的拉力F＝1.6×104 N。
在没有将石像提出水面前，若
不计摩擦和滑轮重力，ρ水＝1.0×
103 kg/m，g取10 N/kg。求：
(1)石像受到的浮力。
解：石像受到的浮力F浮＝G排＝ρ水gV排＝1×103 kg/m3×10 N/kg×2 m3＝2×104 N。
(2)石像的重力。
解：不计摩擦和滑轮重力，石像的重力G＝2F＋F浮＝2×1.6×104 N＋2×104 N＝5.2×104 N。
(3)石像的密度。
(4)若将石像提升了3 m，石像受到水的压强减少了多少？
解：石像受到水的压强减小了Δp＝ρ水gΔh＝1×103 kg/m3×10 N/kg×3 m＝3×104 Pa。
6．【中考?湖州改编】在拓展课上，小泉同学模拟某建筑工地上拉动工件的情景，设置了如图所示的滑轮组。他用该滑轮组在4 s内将一个重为100 N的物体，沿着水平地面匀速拉动了2 m。人的拉力为18 N，
物体移动时受到地面的摩擦力为物重的
0.35倍，不计绳重及机械的摩擦。求：
(1)物体移动的速度。
(2)绳端移动的距离。
解：由图知，n＝2，则绳端移动的距离
s绳＝ns物＝2×4 m。
(3)动滑轮受到的重力。
解：物体受到的摩擦力f＝0.35G＝0.35×100 N＝35 N。
滑轮组对物体的拉力F拉＝f＝35 N。
不计绳重及机械的摩擦，动滑轮的重力G动＝nF－F拉＝2×18 N－35 N＝1 N。
7．【中考?嘉兴节选】如图甲为塔式起重机的简易示意图，塔式起重机主要用于房屋建筑中材料的输送及建筑构件的安装。(动滑轮重、绳重及摩擦均不计，g取10 N/kg)
(1)为保持平衡，起重臂的长度越长的塔
式起重机，配备的平衡重的质量应越
________。
【答案】大
(2)图乙为起重机钢丝绳穿绳简化示意图，滑轮a的作用是_____________。若钢丝绳能
承受的最大拉力为3×104 N，则
能吊起货物的质量不能超过多少
千克？
改变力的方向
8．如图是一个上肢力量健身器示意图。D是动滑轮，配重A的质量为140 kg，底面积是8.0×10－2 m2，杠杆EH可绕O点在竖直平面内转动，EO：OH＝1：2。假定运动员体重是600 N，动滑轮重300 N，
人的一只脚与地面接触面积为2×
10－2 m2，不计杠杆重、绳重及摩擦，
g取10 N/kg。问：
(1)配重A自由放置时对地面的压强是多大？
(2)若A未提离地面，当配重A和人对地面的压强相等且杠杆在水平位置平衡时，人对绳的拉力为多大？为多少？
