阶段强化专题训练（二）
LK版 八年级下
专训2 力的综合作图
1
2
提示：点击 进入习题
3
4
5
6
7
8
9
10
提示：点击 进入习题
11
12
13

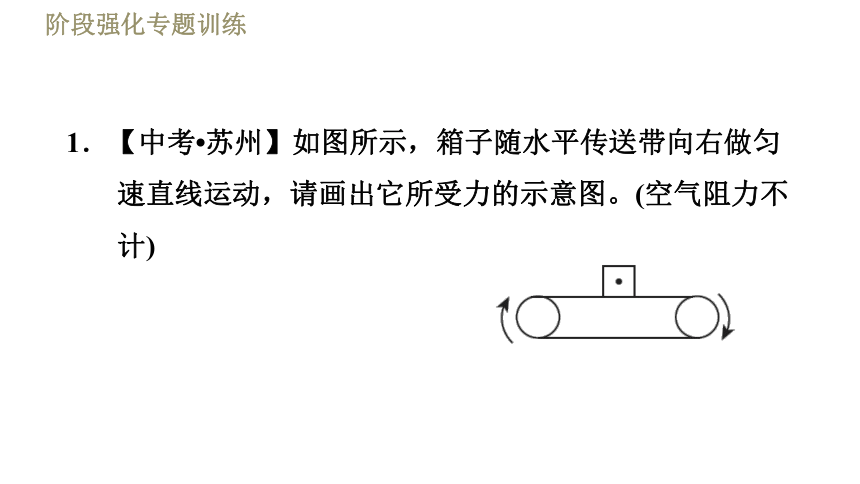

1．【中考?苏州】如图所示，箱子随水平传送带向右做匀速直线运动，请画出它所受力的示意图。(空气阻力不计)

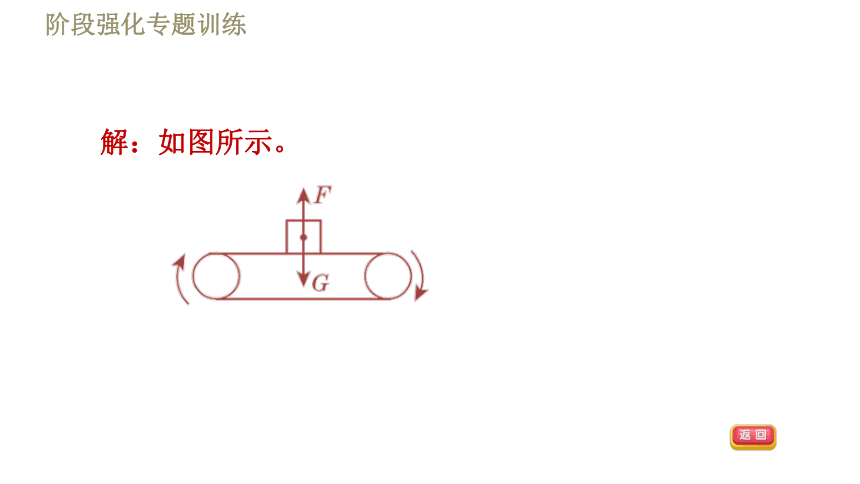

解：如图所示。

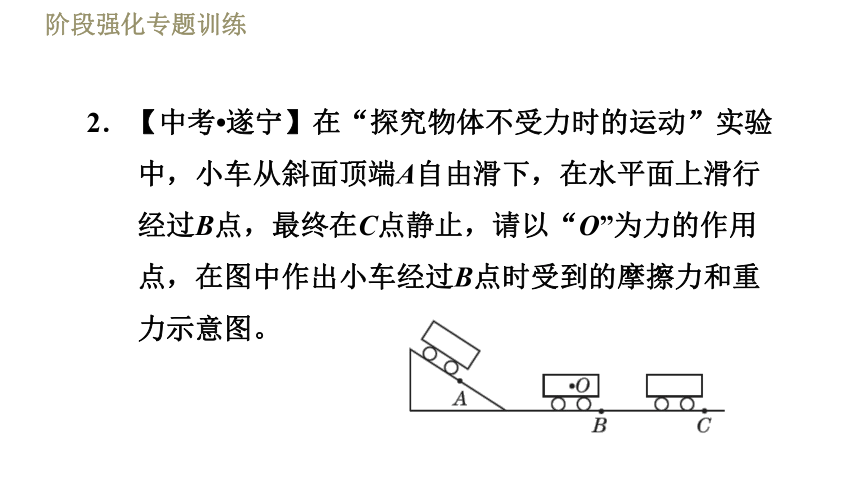

2．【中考?遂宁】在“探究物体不受力时的运动”实验中，小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止，请以“O”为力的作用点，在图中作出小车经过B点时受到的摩擦力和重力示意图。

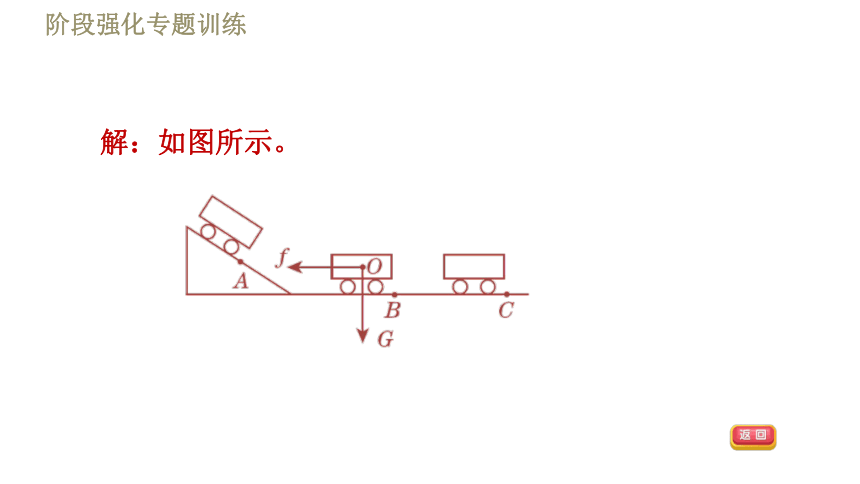

解：如图所示。

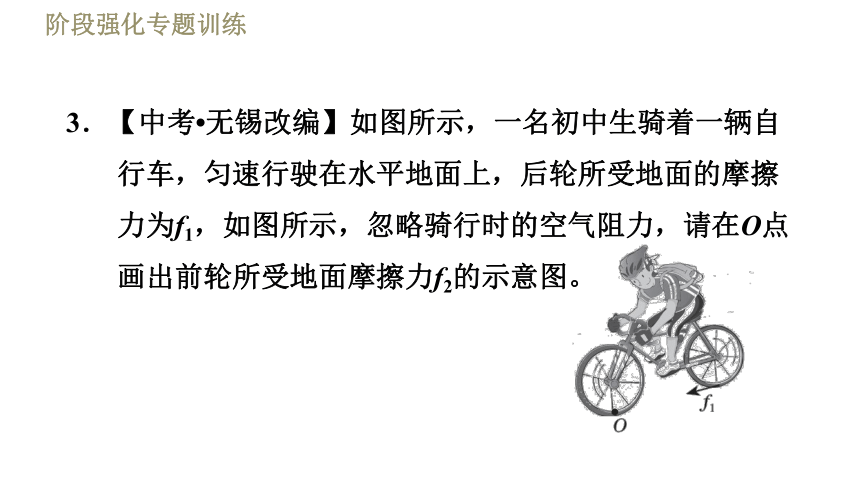

3．【中考?无锡改编】如图所示，一名初中生骑着一辆自行车，匀速行驶在水平地面上，后轮所受地面的摩擦力为f1，如图所示，忽略骑行时的空气阻力，请在O点画出前轮所受地面摩擦力f2的示意图。

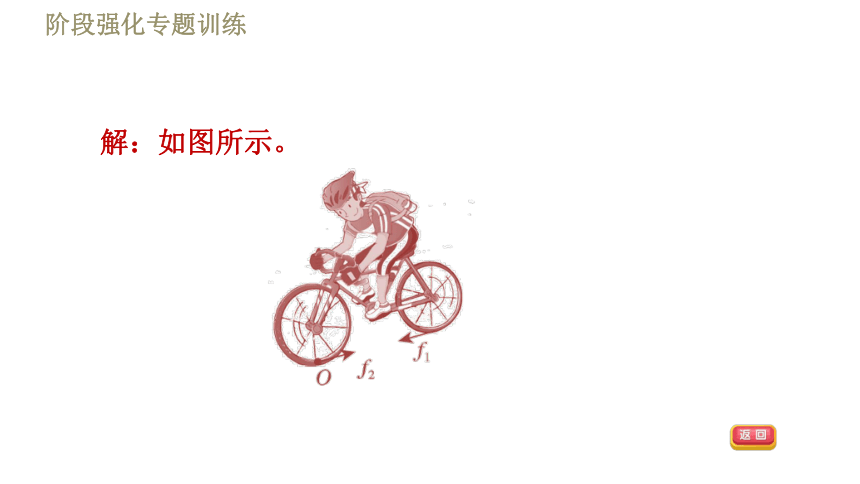

解：如图所示。

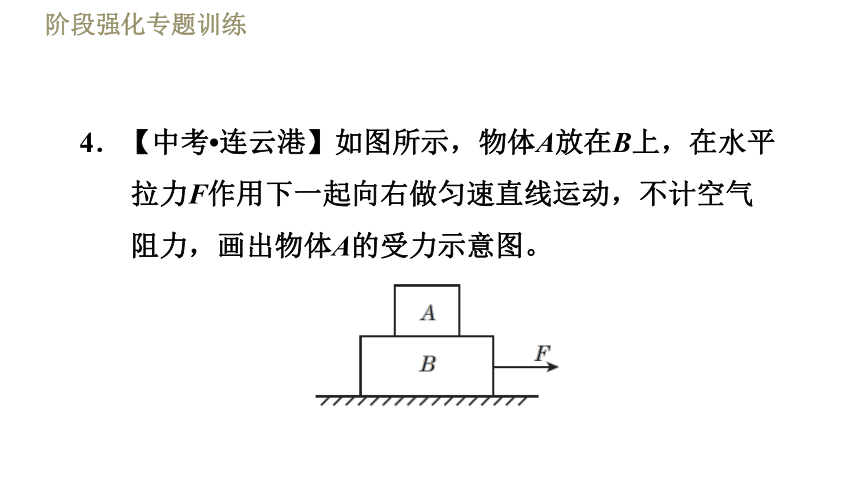

4．【中考?连云港】如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。

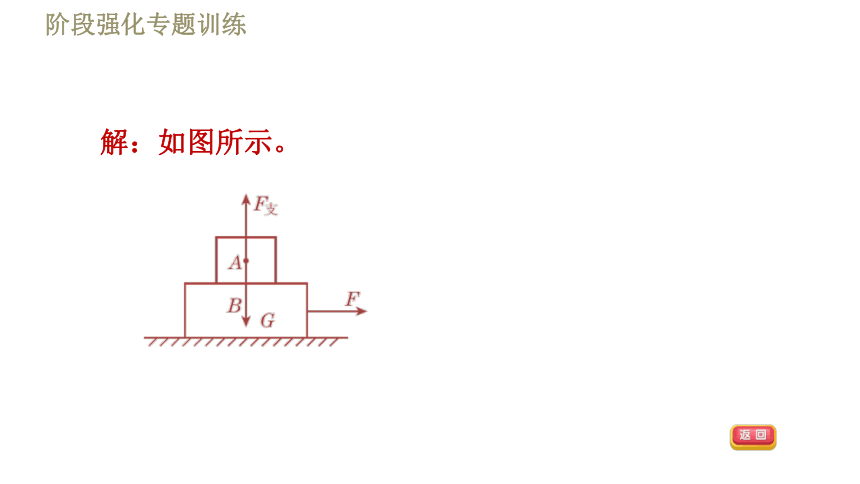

解：如图所示。

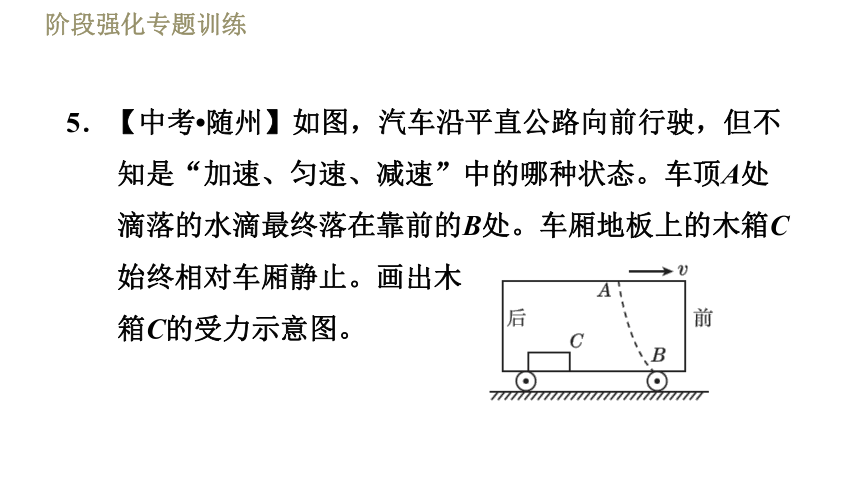

5．【中考?随州】如图，汽车沿平直公路向前行驶，但不知是“加速、匀速、减速”中的哪种状态。车顶A处滴落的水滴最终落在靠前的B处。车厢地板上的木箱C始终相对车厢静止。画出木
箱C的受力示意图。
【点拨】由题知，车顶A处滴落的水滴最终落在靠前的B处，相对于A的位置，B的位置更靠前，由此可知汽车做减速运动；木箱C在竖直方向上受到重力和支持力的作用，这两个力是一对平衡力；由于汽车做减速运动，木箱C有向前运动的趋势，故地板对木箱C的摩擦力的方向水平向后。
解：如图所示。
6．【中考?随州】如图所示，在体育课上小明从被竖直的绳子吊着的爬杆上匀速下滑，请画出此时人在竖直方向的受力示意图。
解：如图所示。
7．【中考?孝感】如图所示，磁铁A紧贴在电梯壁上，随电梯一起竖直向上做匀速直线运动，请画出磁铁A在竖直方向上的受力示意图。
解：如图所示。
8．【中考?安顺】如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。请在图中画出长木板对物块作用力的示意图。(O点为力的作用点)
【点拨】画力的示意图的一般步骤：一画简图，二定点，三画线，四画尖，五把力的符号标尖边。按照这个作图步骤，很容易能够画出指定力的示意图。
解：如图所示。
9．【中考?安徽】如图甲所示，物块A在一固定的斜面上保持静止，可将物块A看成一个有质量的点(如图乙)。请在图乙中画出物块的受力示意图。
解：如图所示。
10．【中考?乐山】如图所示，物体在表面粗糙的固定斜面上以速度v向下匀速运动，请在图中画出此过程中物体所受力的示意图。(力的作用点画在物体的重心上)
解：如图所示。
11．【中考?内江】如图所示，小明用一个沿斜面的力将大箱子推进车厢，请画出箱子沿斜面向上运动时的受力示意图。(点O为箱子的重心)
解：如图所示。
12．如图所示，一个木块在光滑水平面上以v0的速度做匀速直线运动，冲上粗糙斜面后最终静止在C点。请作出物体在B、C两处所受摩擦力的示意图。
解：如图所示。
13．【中考?连云港】如图所示，小球在竖直细绳的拉力作用下在光滑斜面上处于平衡状态，请画出小球的受力示意图。
【点拨】小球在竖直方向受到竖直向下的重力和竖直向上的拉力这一对平衡力的作用；斜面是光滑的，没有摩擦力，则小球在沿斜面方向不受力。
解：如图所示。
