沪粤版八年级下册物理课件 第6章 全章高频考点专训 专训3 与机械相关的计算(习题课件，18张PPT0

全章高频考点专训
HY版 八年级下
专训3 与机械相关的计算
1
2
3
4
5
习题链接
提示：点击 进入习题
答案呈现
D；6；24　

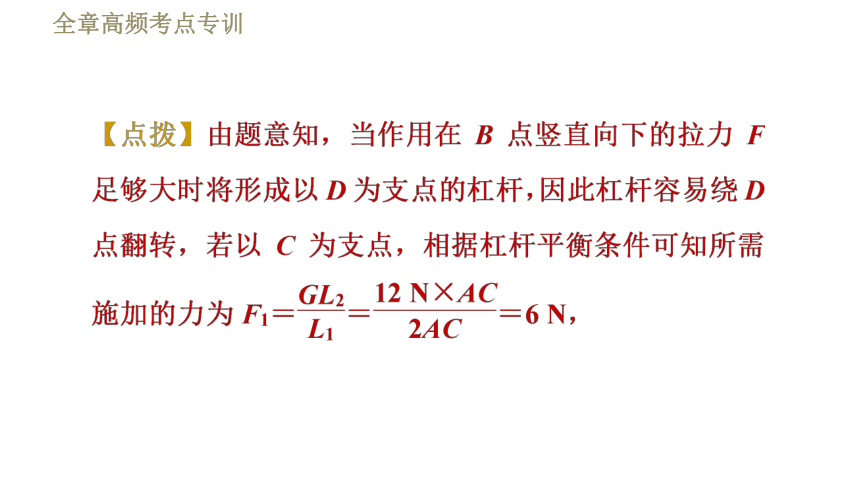

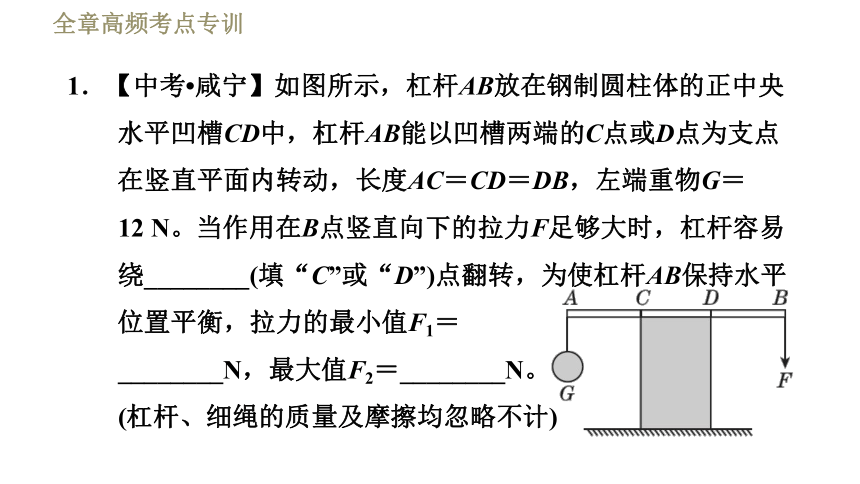

1．【中考?咸宁】如图所示，杠杆AB放在钢制圆柱体的正中央水平凹槽CD中，杠杆AB能以凹槽两端的C点或D点为支点在竖直平面内转动，长度AC＝CD＝DB，左端重物G＝
12 N。当作用在B点竖直向下的拉力F足够大时，杠杆容易绕________(填“C”或“D”)点翻转，为使杠杆AB保持水平位置平衡，拉力的最小值F1＝
________N，最大值F2＝________N。
(杠杆、细绳的质量及摩擦均忽略不计)
全章高频考点专训
全章高频考点专训
全章高频考点专训

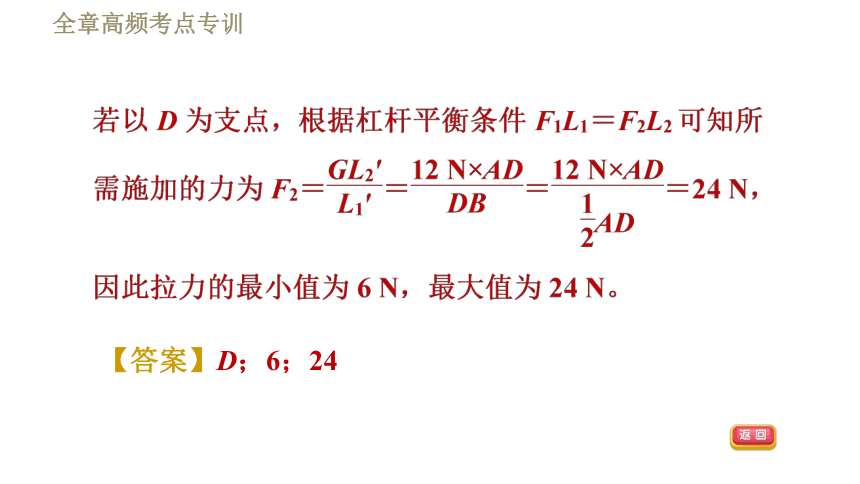

【答案】D；6；24

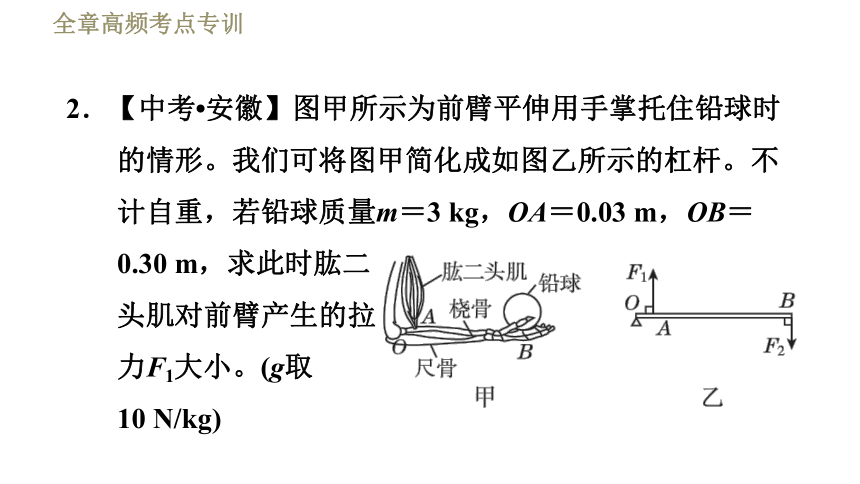

2．【中考?安徽】图甲所示为前臂平伸用手掌托住铅球时的情形。我们可将图甲简化成如图乙所示的杠杆。不计自重，若铅球质量m＝3 kg，OA＝0.03 m，OB＝0.30 m，求此时肱二
头肌对前臂产生的拉
力F1大小。(g取
10 N/kg)
全章高频考点专训
全章高频考点专训

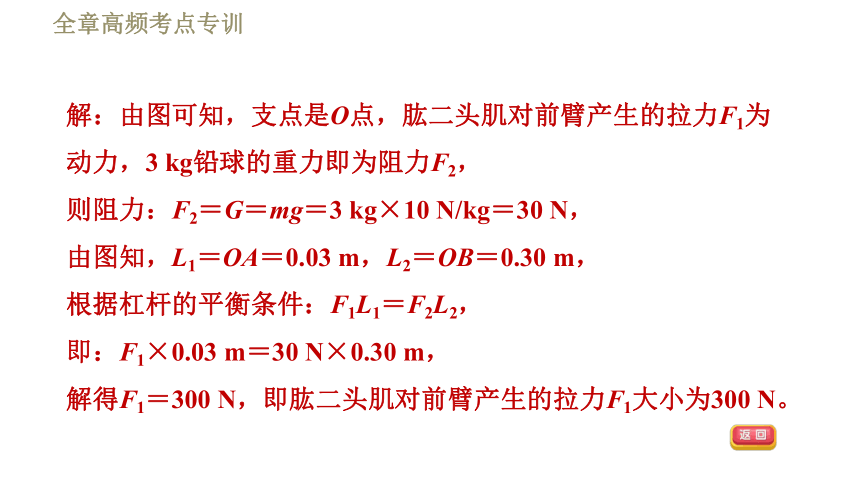

解：由图可知，支点是O点，肱二头肌对前臂产生的拉力F1为动力，3 kg铅球的重力即为阻力F2，
则阻力：F2＝G＝mg＝3 kg×10 N/kg＝30 N，
由图知，L1＝OA＝0.03 m，L2＝OB＝0.30 m，
根据杠杆的平衡条件：F1L1＝F2L2，
即：F1×0.03 m＝30 N×0.30 m，
解得F1＝300 N，即肱二头肌对前臂产生的拉力F1大小为300 N。
全章高频考点专训
3．【中考?广东】如图甲所示为一种手摇升降晾衣架示意图，它由四个定滑轮和两个动滑轮组成，绳子的尾端绕在一个固定在墙壁上的旋轮上，旋转摇柄可以使晾衣架升降。假设在升降过程
中衣架横梁保持水平，请回
答下列问题：
全章高频考点专训
(1)假设衣服和晾衣架(含动滑轮)等的总重是50 N，则静止时绳子拉力是多少？(各种摩擦忽略不计)
全章高频考点专训
(2)要使衣架横梁上升1 m，则绕进旋轮的绳子长度是多少？
解：绕进旋轮的绳子长度s＝nh＝4×1 m＝4 m。
全章高频考点专训
(3)通过增加滑轮，可以使此装置更省力，请你在图乙上画出正确的绕线方法。
全章高频考点专训
解：如图所示。
4．如图所示，站在小车上的男孩在绳子末端施加50 N的水平拉力F，物体M和小车在水平地面上做相向的匀速直线运动，物体M的速度为0.2 m/s，小车的速度为0.3 m/s。不计绳重、滑轮重以及绳与滑轮的摩擦。求：
全章高频考点专训
(1)地面对物体M的摩擦力是多少？
全章高频考点专训
(2)2 s后绳子自由端移动的距离是多少？
全章高频考点专训
解：由题知，物体M速度v物＝0.2 m/s，小车速度v车＝0.3 m/s，假定物体M静止，小车相对于物体的速度v＝v车＋v物＝0.3 m/s＋0.2 m/s＝0.5 m/s，2 s后物体M相对于人移动距离s1＝vt＝0.5 m/s×2 s＝1 m，绳子自由端移动距离s2＝3s1＝3×1 m＝3 m。
5．如图是举重运动员小宇自制的训练器械，轻杆AB长1.5 m，可绕固定点O在竖直平面内自由转动，A端用细绳通过滑轮悬挂着体积为0.015 m3的沙袋，其中OA＝1 m，在B端施加竖直向上600 N的作用力时，轻杆AB
在水平位置平衡。试求沙子的密度。
(g取10 N/kg，装沙的袋子体积和质
量、绳重及摩擦不计)
全章高频考点专训
全章高频考点专训
解：人施加在B点的向上的力是杠杆的动力F1，沙袋通过定滑轮施加在A点的向上的力是阻力F2。
根据F1L1＝F2L2，即F1?OB＝F2?OA，
全章高频考点专训
