阶段强化专题训练（二）
HY版 八年级下
专训1 力的作图
1
2
提示：点击 进入习题
3
4
5
6
7
8
9
10
提示：点击 进入习题
11
12
13
14
15

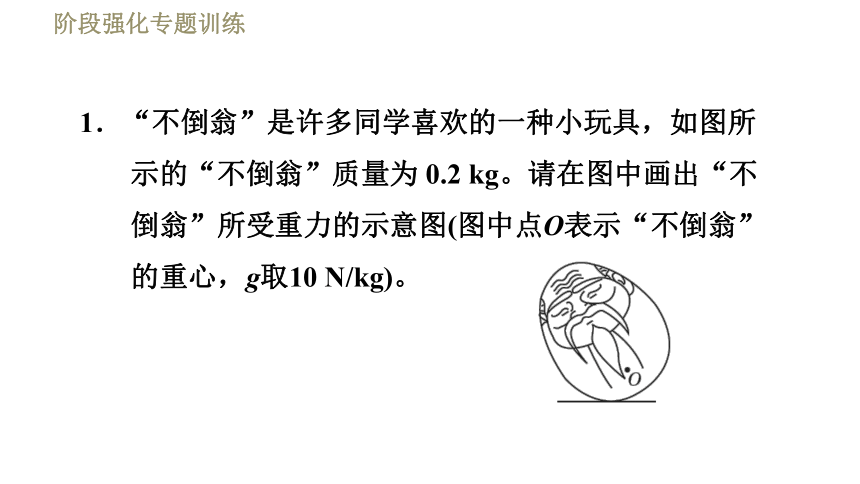

1．“不倒翁”是许多同学喜欢的一种小玩具，如图所示的“不倒翁”质量为 0.2 kg。请在图中画出“不倒翁”所受重力的示意图(图中点O表示“不倒翁”的重心，g取10 N/kg)。
解：不倒翁的重力G＝mg＝0.2×10 N＝2 N，如图所示。
2．【中考?扬州】如图所示，小红站在上升的电梯上，作出她所受重力的示意图。(O点为其重心)
解：如图所示。
3．【中考?贵港】用手把小球压在弹簧上，弹簧被压缩到A点，松手后小球向上运动，如图所示。请在图中画出小球离开弹簧后所受到的力的示意图
(O为小球的重心，空气对小球的作用力
忽略不计)。
【点拨】小球离开弹簧后，在空中继续向上运动的过程中，它只受到重力的作用。
解：如图所示。
4．【中考?淮安】画出图中静止在水平桌面上的茶杯对桌面的压力。
解：如图所示。
5．如图所示，铁块静止在斜面上，画出铁块对斜面压力的示意图。
解：如图所示。
6．画出图中墙受到手指的压力F的示意图。
解：如图所示。
7．如图所示，物体在粗糙斜面上自由滑下，请画出物体所受摩擦力的示意图。
解：如图所示。
8．一块重为10 N的砖被F＝50 N的压力压在竖直的墙壁上处于静止，如图所示，请你画出砖块所受摩擦力的示意图。
解：如图所示。
9．【中考?福建】如图，水杯静止在水平桌面上，O是水杯的重心，在图中画出水杯受力示意图。
解：如图所示。
10．【中考?资阳】如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F。
解：如图所示。
11．在图中画出此时小球受力的示意图。
解：如图所示。
12．【中考?河南】如图所示，一物块沿固定的光滑斜面下滑，请画出物块的受力示意图。
解：如图所示。
13．【中考?大庆】如图，小球静止，墙壁光滑，以球心为各力的作用点，作出小球所受各力的示意图。
解：如图所示。
14．如图所示，物块A随传送带一起水平向右匀速运动，请画出物块A所受力的示意图。(不计空气阻力)
解：如图所示。
15．如图所示，A处于静止状态，B在拉力作用下向右加速运动。请在图中画出A物体所受的摩擦力f和支持力N的示意图(力的作用点在图中已标出)。
解：如图所示。
