阶段强化专题训练（三）
HK版 八年级下
专训1 关于简单机械的作图题
1
2

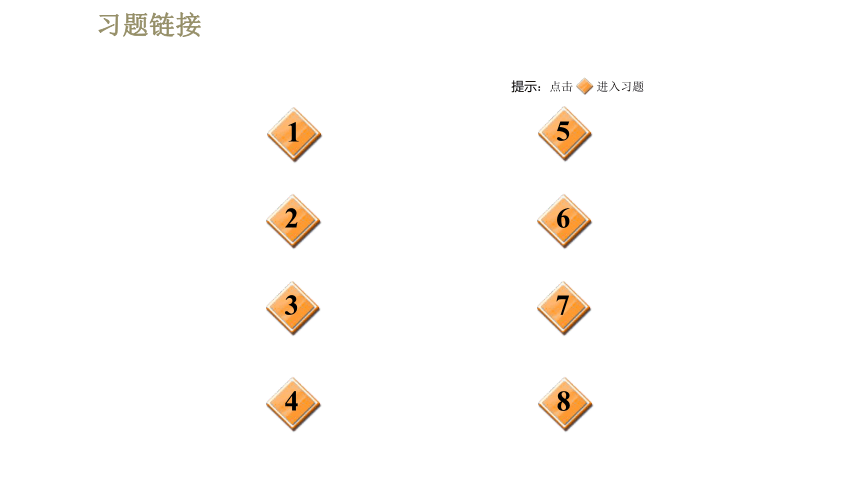

提示：点击 进入习题
3
4
5
6
7
8
9
10
提示：点击 进入习题
11
12
13

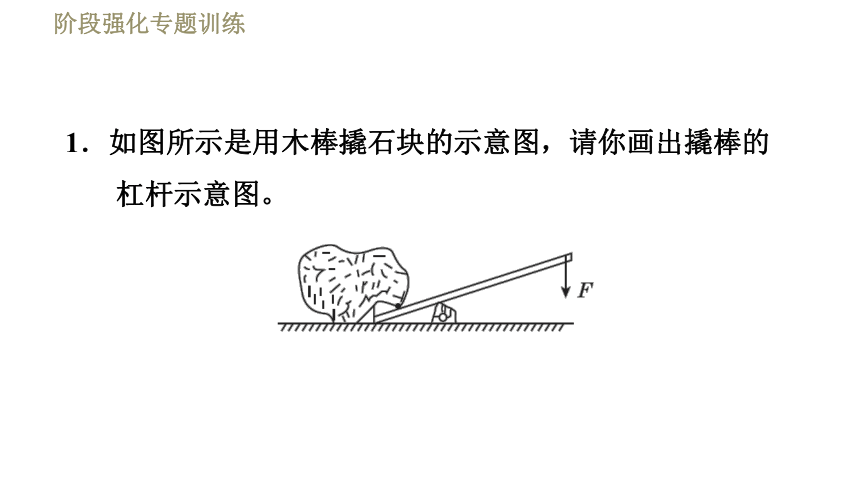

1．如图所示是用木棒撬石块的示意图，请你画出撬棒的杠杆示意图。

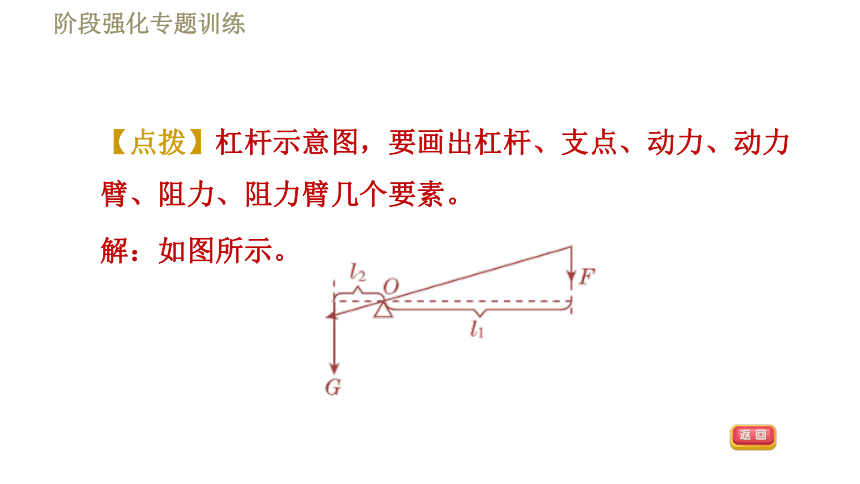

【点拨】杠杆示意图，要画出杠杆、支点、动力、动力臂、阻力、阻力臂几个要素。
解：如图所示。

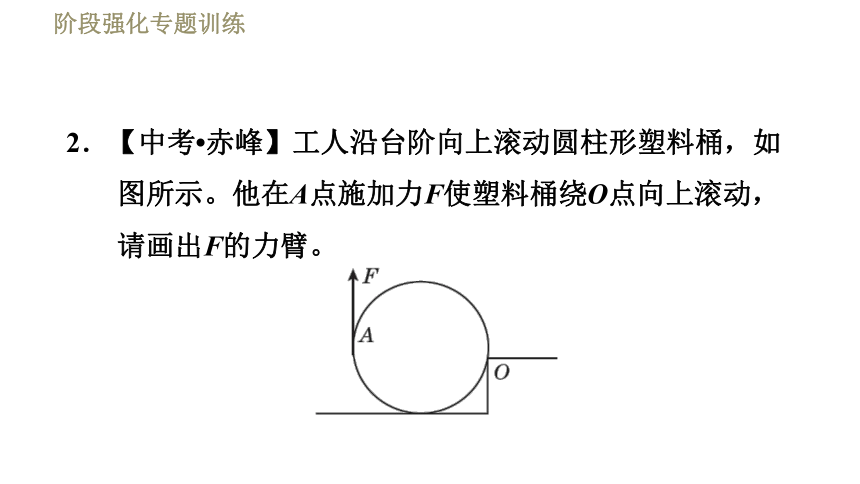

2．【中考?赤峰】工人沿台阶向上滚动圆柱形塑料桶，如图所示。他在A点施加力F使塑料桶绕O点向上滚动，请画出F的力臂。

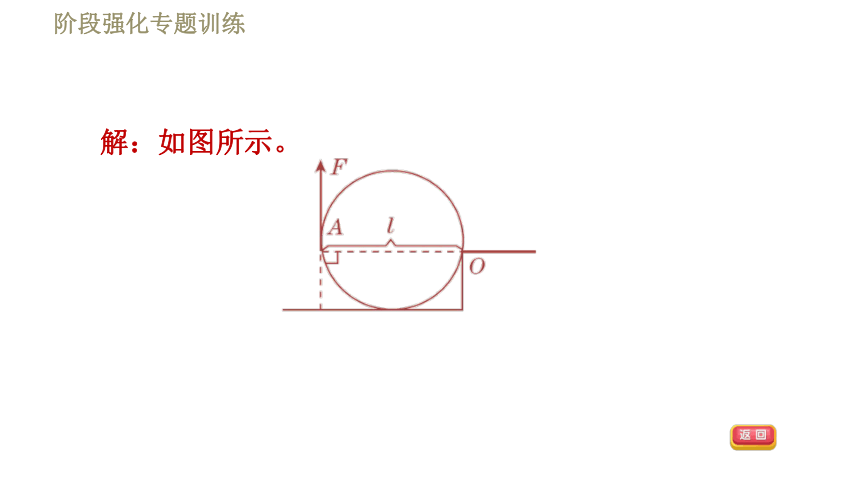

解：如图所示。

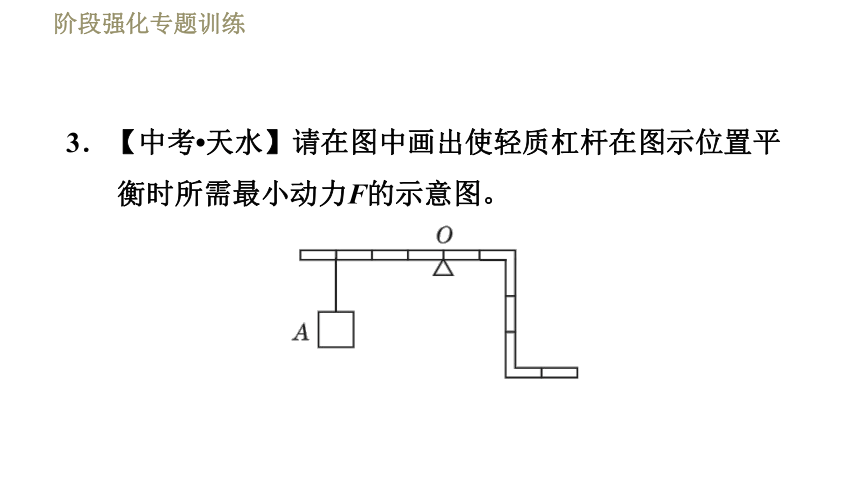

3．【中考?天水】请在图中画出使轻质杠杆在图示位置平衡时所需最小动力F的示意图。

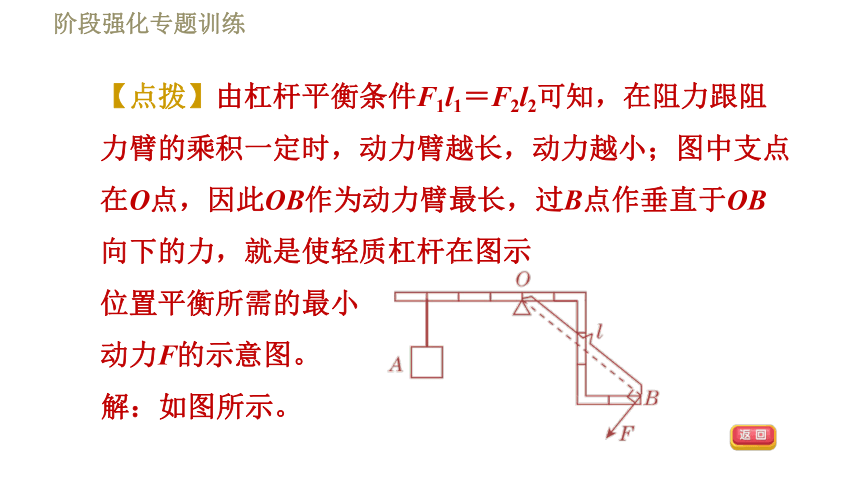

【点拨】由杠杆平衡条件F1l1＝F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OB作为动力臂最长，过B点作垂直于OB向下的力，就是使轻质杠杆在图示
位置平衡所需的最小
动力F的示意图。
解：如图所示。
4．如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置。图中的l为动力F的力臂，请作出动力F的示意图(温馨提示：注意标明力F的方向和作用点)。
解：如图所示。
5．【中考?南充】如图所示，轻质杠杆AB可绕O点在竖直平面内旋转，请在图中画出物体M所受重力G和使杠杆保持平衡的最小力F的示意图。
【点拨】由杠杆平衡条件F1l1＝F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，由图可知动力的方向应该垂直杠杆向上，
如图所示。
解：如图所示。
6．在西昌到成都的某次列车上，一乘务员需要把如图所示的手推车前轮推上一个小台阶，请画出他施加在把手E处的最小力F和其力臂l。
【点拨】要把小推车推上台阶，应该用力向下压车把。此时小推车相当于杠杆，支点在后轮触地处，即A点处，连接AE，过E点作AE的垂线，动力沿该垂线斜向下，用力最小。
解：如图所示。
7．定滑轮的实质是一个等臂杠杆。请你画出如图中定滑轮的杠杆示意图。
解：如图所示。
8．动滑轮的实质是一个动力臂为阻力臂二倍的杠杆。请你画出如图中动滑轮的杠杆示意图。
解：如图所示。
9．如图所示，某人站在A处通过一根绳和两个滑轮匀速提起物体B，所用的拉力F＝100 N，物
体B重300 N(不计滑轮重和绳重，不
计摩擦力)，画出滑轮组的绕线。
【点拨】由F和G的关系可知，该滑轮组的物重应由3股绳承担，因此绳的固定
端应在动滑轮上。
解：如图所示。
10．根据题中所给出的滑轮，请在图中用画线方法画出绕法。(要求所给的滑轮都利用)
【点拨】绕绳过程中有几点需要注意，一是要利用每一只滑轮，二是要注意最终拉力的方向，三是绕绳时要先绕内侧的小滑轮再绕
外侧的大滑轮。
解：如图所示。
11．如图所示，用滑轮组提升物体，请画出最省力的绳子绕法。
【点拨】由两个定滑轮和两个动滑轮组成的滑轮组，最省力的绕法应由5股绳承担
物重，绳的固定端应固定在
动滑轮上。
解：如图所示。
12．用如图所示的滑轮组移动重物，要求绳子自由端移动的速度是物体移动速度的2倍，请在图中画出绕线。
解：如图所示。
13．如图所示，有一根绳子从一黑箱的左侧穿进去，又从箱子右侧孔中穿出。左侧的绳上拴一个玩具卡车，右侧的绳上拴一个玩具汽车，用手拉右侧的玩具汽车，左侧的玩具卡车也向前动了一动，当继续把汽车向前拉时，汽车才走出约10 cm，卡车已前进了20 cm。黑箱里有什么神秘的东西使卡车走得比汽车
快？试画出该装置
的示意图。
【点拨】由汽车和卡车移动距离的关系，可以判断黑箱内应该是动滑轮，拉汽车的绳应该在动滑轮的轴上。
解：如图所示。
