2020-2021学年人教版八年级下册物理 12.1杠杆 同步练习（含答案）

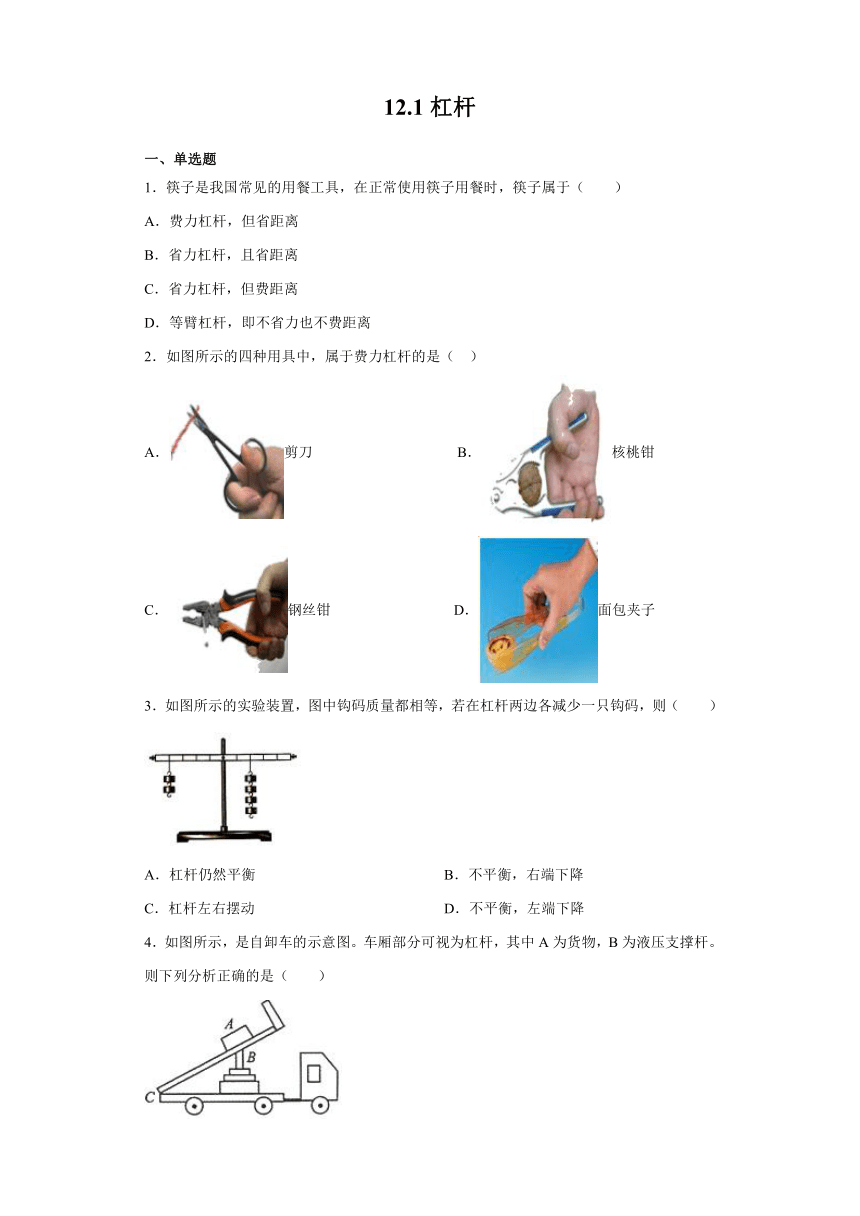

12.1杠杆
一、单选题
1．筷子是我国常见的用餐工具，在正常使用筷子用餐时，筷子属于（　　）
A．费力杠杆，但省距离
B．省力杠杆，且省距离
C．省力杠杆，但费距离
D．等臂杠杆，即不省力也不费距离
2．如图所示的四种用具中，属于费力杠杆的是（
）
A．剪刀
B．核桃钳
C．钢丝钳
D．面包夹子
3．如图所示的实验装置，图中钩码质量都相等，若在杠杆两边各减少一只钩码，则（　　）
A．杠杆仍然平衡
B．不平衡，右端下降
C．杠杆左右摆动
D．不平衡，左端下降
4．如图所示，是自卸车的示意图。车厢部分可视为杠杆，其中A为货物，B为液压支撑杆。则下列分析正确的是（　　）
A．C点是支点，物体A放在车厢后部可省力
B．C点是支点，物体A放在车厢前部可省力
C．B点是支点，液压支撑杆施加的力是动力，货物重力是阻力
D．B点是支点，物体A放在车厢前部可省力

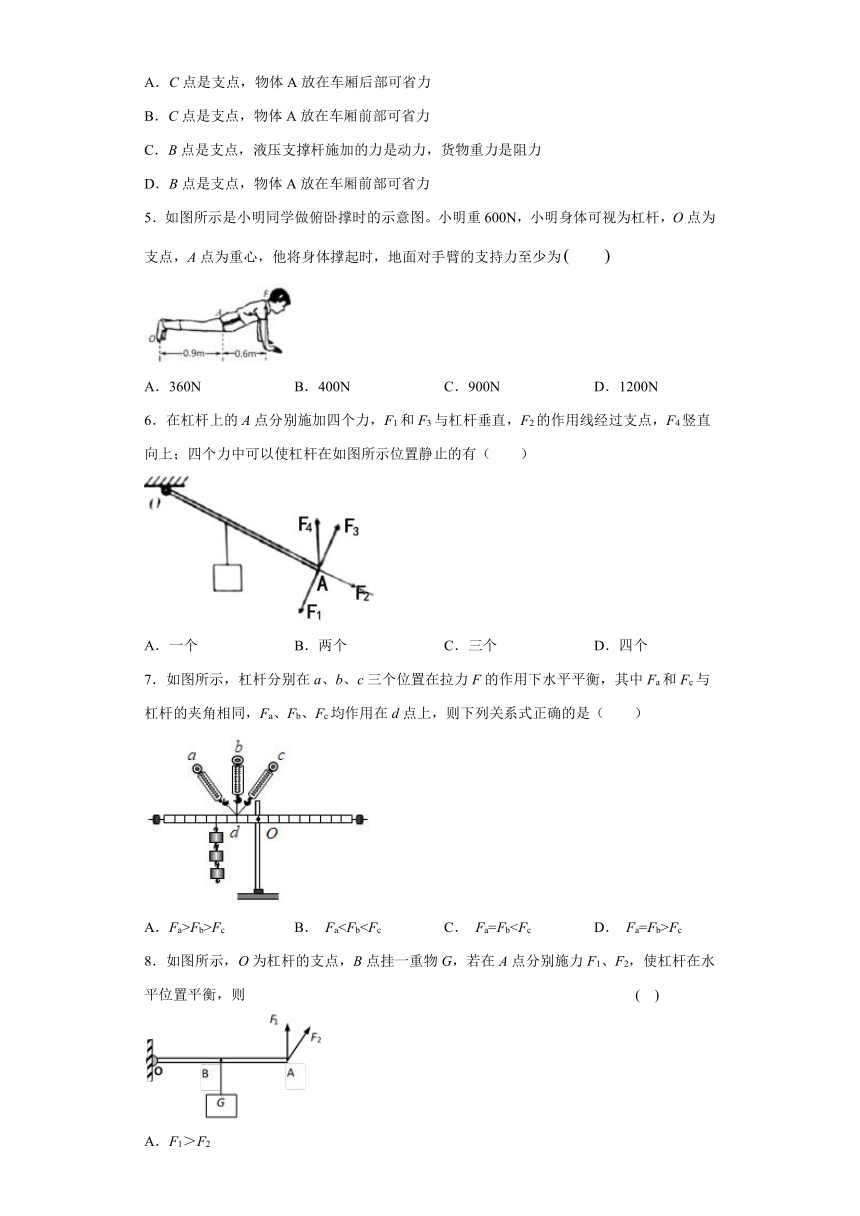

5．如图所示是小明同学做俯卧撑时的示意图。小明重600N，小明身体可视为杠杆，O点为支点，A点为重心，他将身体撑起时，地面对手臂的支持力至少为　　
A．360N
B．400N
C．900N
D．1200N
6．在杠杆上的A点分别施加四个力，F1和F3与杠杆垂直，F2的作用线经过支点，F4竖直向上；四个力中可以使杠杆在如图所示位置静止的有（　　）
A．一个
B．两个
C．三个
D．四个
7．如图所示，杠杆分别在a、b、c三个位置在拉力F的作用下水平平衡，其中Fa和Fc与杠杆的夹角相同，Fa、Fb、Fc均作用在d点上，则下列关系式正确的是（　　）
A．Fa>Fb>Fc
B．
FaC．
Fa=FbD．
Fa=Fb>Fc
8．如图所示，O为杠杆的支点，B点挂一重物G，若在A点分别施力F1、F2，使杠杆在水平位置平衡，则
(
)
A．F1＞F2
B．F1＝F2
C．F1＜F2
D．F1≥F2

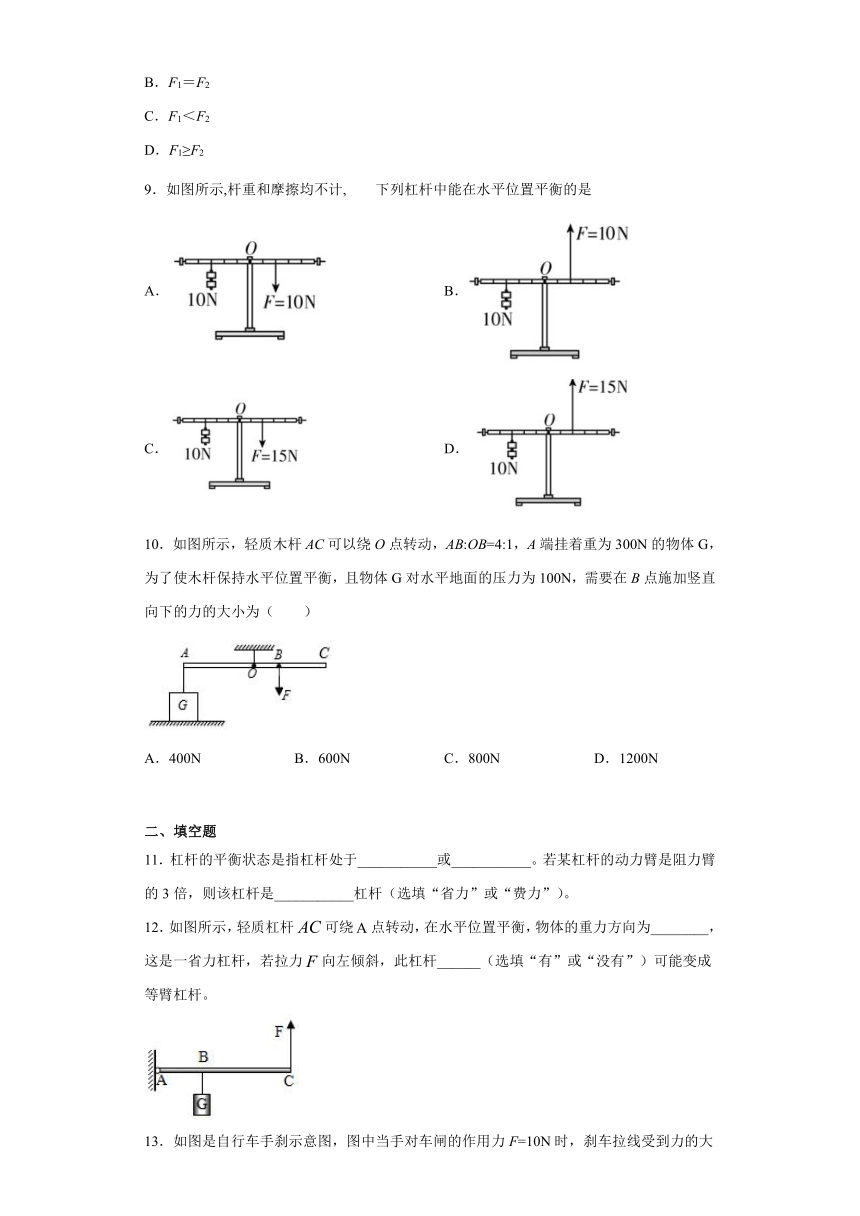

9．如图所示,杆重和摩擦均不计,下列杠杆中能在水平位置平衡的是
A．
B．
C．
D．
10．如图所示，轻质木杆AC可以绕O点转动，AB:OB=4:1，A端挂着重为300N的物体G，为了使木杆保持水平位置平衡，且物体G对水平地面的压力为100N，需要在B点施加竖直向下的力的大小为（　　）
A．400N
B．600N
C．800N
D．1200N
二、填空题
11．杠杆的平衡状态是指杠杆处于___________或___________。若某杠杆的动力臂是阻力臂的3倍，则该杠杆是___________杠杆（选填“省力”或“费力”）。
12．如图所示，轻质杠杆可绕点转动，在水平位置平衡，物体的重力方向为________，这是一省力杠杆，若拉力向左倾斜，此杠杆______（选填“有”或“没有”）可能变成等臂杠杆。
13．如图是自行车手刹示意图，图中当手对车闸的作用力F=10N时，刹车拉线受到力的大小为______N，这是______（省力/费力）杠杆。
14．如图所示，轻质杠杆OA可绕O点转动，OA的长为0.4米，OB的长为0.2米，在B处挂一重为60牛的物体G，若在杠杆上A端施加最小的力F，使杠杆在水平位置平衡，则力F的方向应竖直_____，大小为_____牛，该杠杆属于_____杠杆（选填“费力”、“省力”或“等臂”）。
15．如图所示，用始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至水平位置，阻力的力臂_____、动力F_____。（选填“变大”、“变小”或“不变”）
三、实验题
16．探究“杠杆的平衡条件”
调节平衡螺母，使杠杆在水平位置平衡。
若将右侧钩码减少一个，则应将剩余钩码移到第________格，可使杠杆重新平衡。
每个钩码质量是50g，将右边钩码取下，换用弹簧测力计向右下方拉，如图乙，使杠杆重新平衡时，所用拉力为F，则F_______1.5N（填“大于”、“小于”或“等于”）。
17．小华研究可绕支点转动的硬棒在水平位置平衡时，动力的大小与作用点和方向之间的关系。实验过程如图所示，“动力的方向”用拉力F1与水平位置之间的夹角θ表示（已知θ1>θ2>θ3）。请仔细观察下列各图中的操作和测量结果：
（1）分析比较图（A）和（B）中动力F1的大小与动力作用点到支点距离的关系，可得到初步结论：当阻力的大小、方向、作用点都相同，且__________。
（2）分析比较图（A）和（C）和（D）中动力F1的大小与动力方向之间的关系，可得到初步结论：
___________。
18．如图所示，探究小组利用铁架台、带有刻度的杠杆、细线、若干相同钩码、弹簧测力计（单位：N）等实验器材探究杠杆的平衡条件，在探究实验中：
（1）挂钩码前，发现杠杆左端高右端低（如图甲），应将杠杆左端的平衡螺母向______端调节（选填“左”或“右”），使杠杆在水平位置平衡，这样做的主要目的是为了方便读出______。
（2）接着小组在杠杆的两侧挂上不同数量的钩码，移动钩码的位置，使杠杆重新在水平位置平衡（如图乙），这时杠杆两侧受到的拉力大小______
（选填“大于”、“等于”或“小于”）各自所挂钩码所受重力大小；若在A、B下方再增挂一个相同的钩码，则杠杆______端将下沉（选填“左”或“右”）。
（3）如图丙是已经调节平衡的杠杆，用弹簧测力计在杠杆C处竖直向上拉，在A处挂上适当的钩码，使杠杆在水平位置平衡，则弹簧测力计的读数为______N，钩码总质量为______kg（g取10N/kg）。
参考答案
1．A
2．D
3．B
4．A
5．A
6．B
7．D
8．C
9．C
10．C
11．静止不动
绕支点匀速转动
省力
12．竖直向下
有
13．40
省力
14．向上
30
省力
15．变大
变大
16．6
大于
17．动力的作用点、方向与杠杆的夹角不变时，动力臂越大，动力越小
当阻力的大小、方向、作用点都相同时，动力作用点不变，动力与杠杆的夹角越小，动力越大
18．左
力臂的大小
等于
左
3
0.2
