13、凸透镜

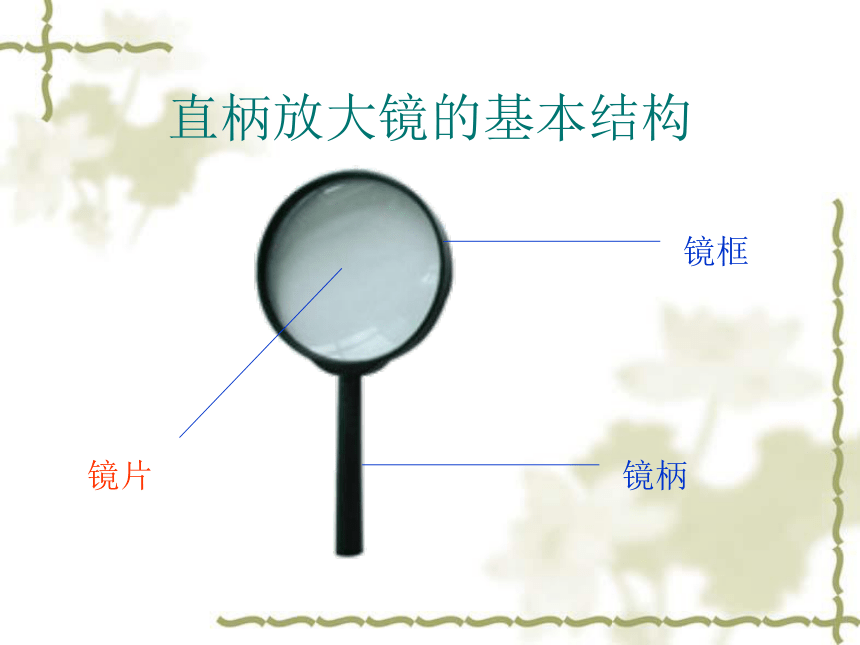

直柄放大镜的基本结构
镜框
镜片
镜柄

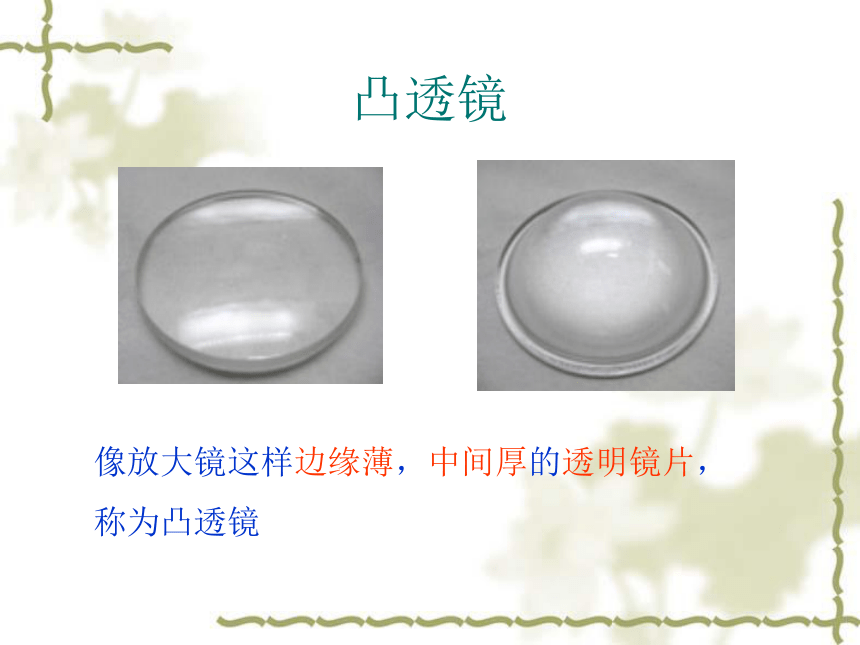

凸透镜
像放大镜这样边缘薄，中间厚的透明镜片，
称为凸透镜

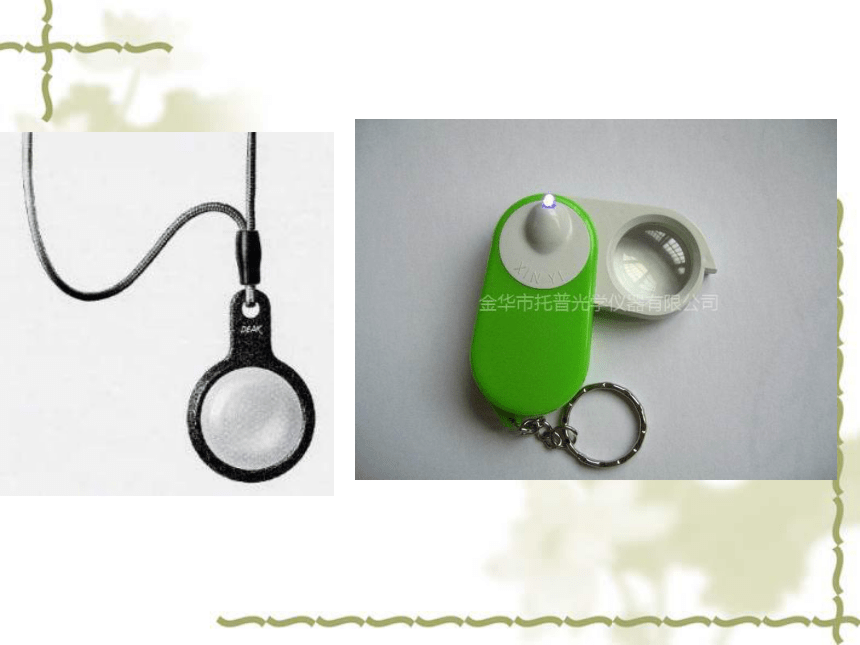

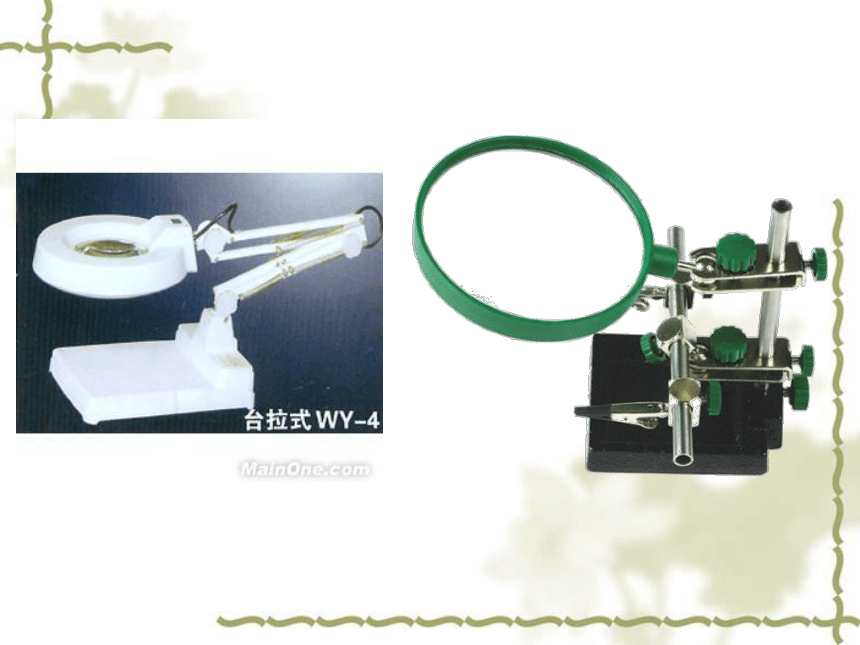

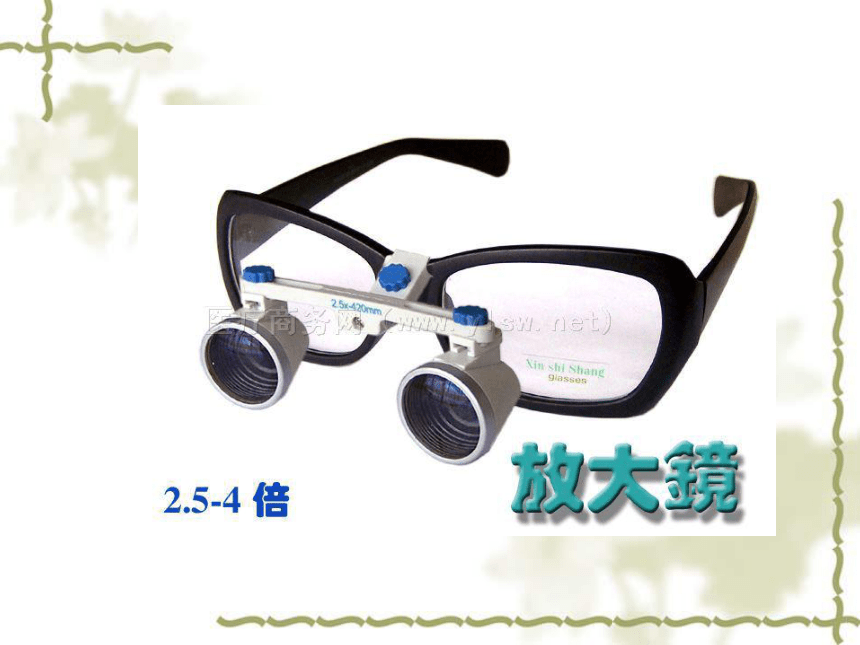

放大镜的种类
凸透镜的作用
放大物体
分组实验
每个小组的桌子上有一个激光笔和放大镜，先用激光笔照射墙面，然后用激光笔透过放大镜照墙面，调节激光笔与放大镜的距离，墙上的光斑位置与原来相比有没有变化。同学们注意：不要用激光笔照射自己和别的同学的眼睛！
观察把放大镜放到阳光下，在纸上会有什么发现？
聚集光线
凸透镜的作用
1、放大物体
2、聚集光线
3、
探究凸透镜的秘密
你能把以下三种器材按一定顺序排列，在纸屏上
发现凸透镜的秘密吗？
提示：
1、注意安全，小心蜡烛烫伤。
2、把你们组的做法及发现认真地写到记录表中。
凸透镜的作用
1、放大物体
2、聚集光线
3、使物体成像
纸屏上像的大小与什么有关？
1、当凸透镜离（ ）近时，纸屏上的像大一些。
2、当凸透镜离（ ）近时，纸屏上的像小一些。
纸屏上像的大小与什么有关？
1、当凸透镜离（ 蜡烛 ）近时，纸屏上的像大一些。
2、当凸透镜离（ 纸屏 ）近时，纸屏上的像小一些。
拓展：
用盛水的透明瓶子放在书前，看看你有什么发现？
找找我们生活中哪些地方用到了凸透镜，
看看谁找的最多？
