浙江初中科学中考复习（欧姆定律、电和磁、电功和电功率）专项练习（附答案）

(欧姆定律、电和磁、电功和电功率)　
一、选择题

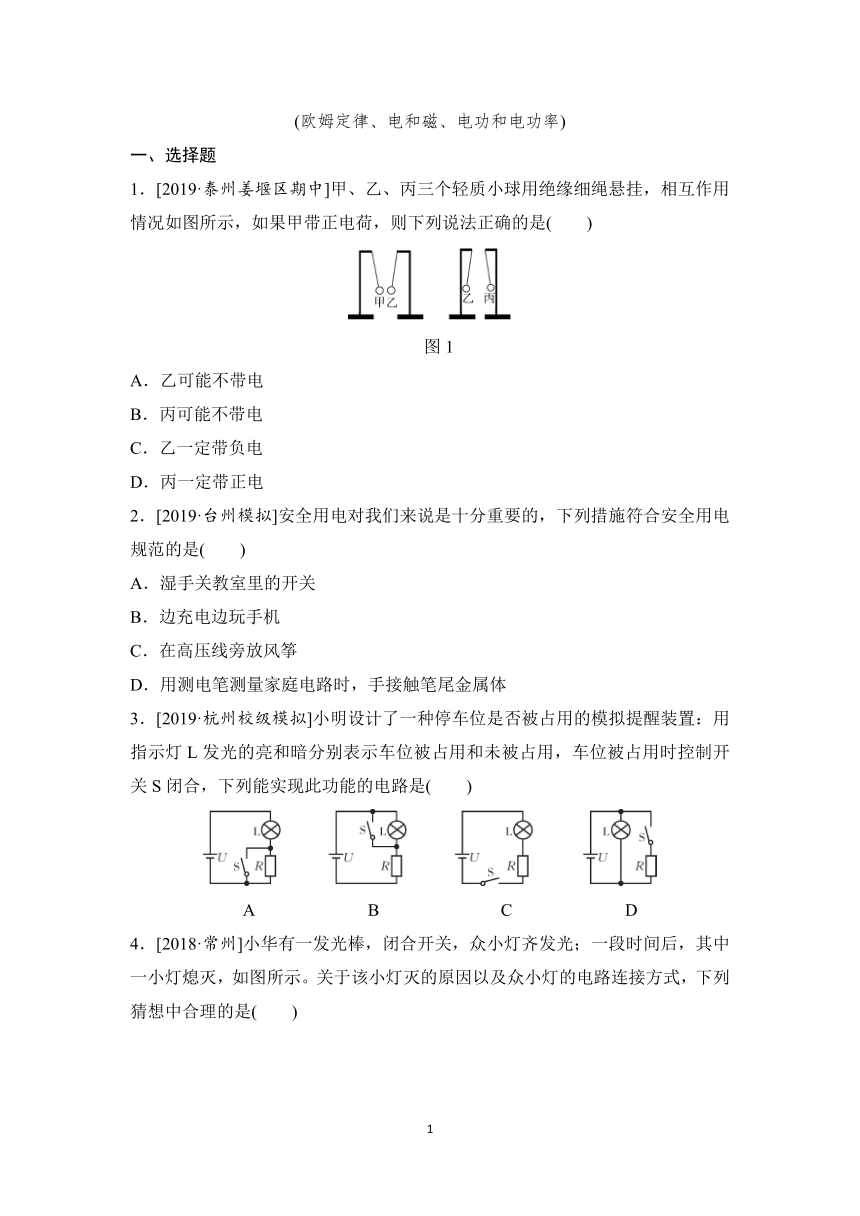

1．[2019·泰州姜堰区期中]甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果甲带正电荷，则下列说法正确的是(　　)
　图1
A．乙可能不带电
B．丙可能不带电
C．乙一定带负电
D．丙一定带正电
2．[2019·台州模拟]安全用电对我们来说是十分重要的，下列措施符合安全用电规范的是(　　)
A．湿手关教室里的开关
B．边充电边玩手机
C．在高压线旁放风筝
D．用测电笔测量家庭电路时，手接触笔尾金属体
3．[2019·杭州校级模拟]小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是(　　)
A　　　
　
　B　　　　
　
C　　
　　
　
D
4．[2018·常州]小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示。关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是(　　)
图2
A．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联
B．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联
C．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联
D．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联
5．[2019·杭州校级二模]甲、乙是两段由同种材料制成的实心柱状金属导体，其电阻相等(其中甲导体的横截面积大于乙导体)。将它们串联在电路中，通电一段时间。下列说法正确的是(忽略温度对导体电阻的影响，不考虑金属导体与周围空气的热传递)(　　)
A．甲导体的长度比乙导体要短
B．通电一段时间后甲导体产生的热量要少
C．通电一段时间后乙物体升高的温度高
D．甲导体两端的电压比乙导体两端电压大
6．[2018·株洲]图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。则与电压表相连的两个接线柱可能是(　　)
图3
A．a和b
B．c和d
C．a和f
D．e和f

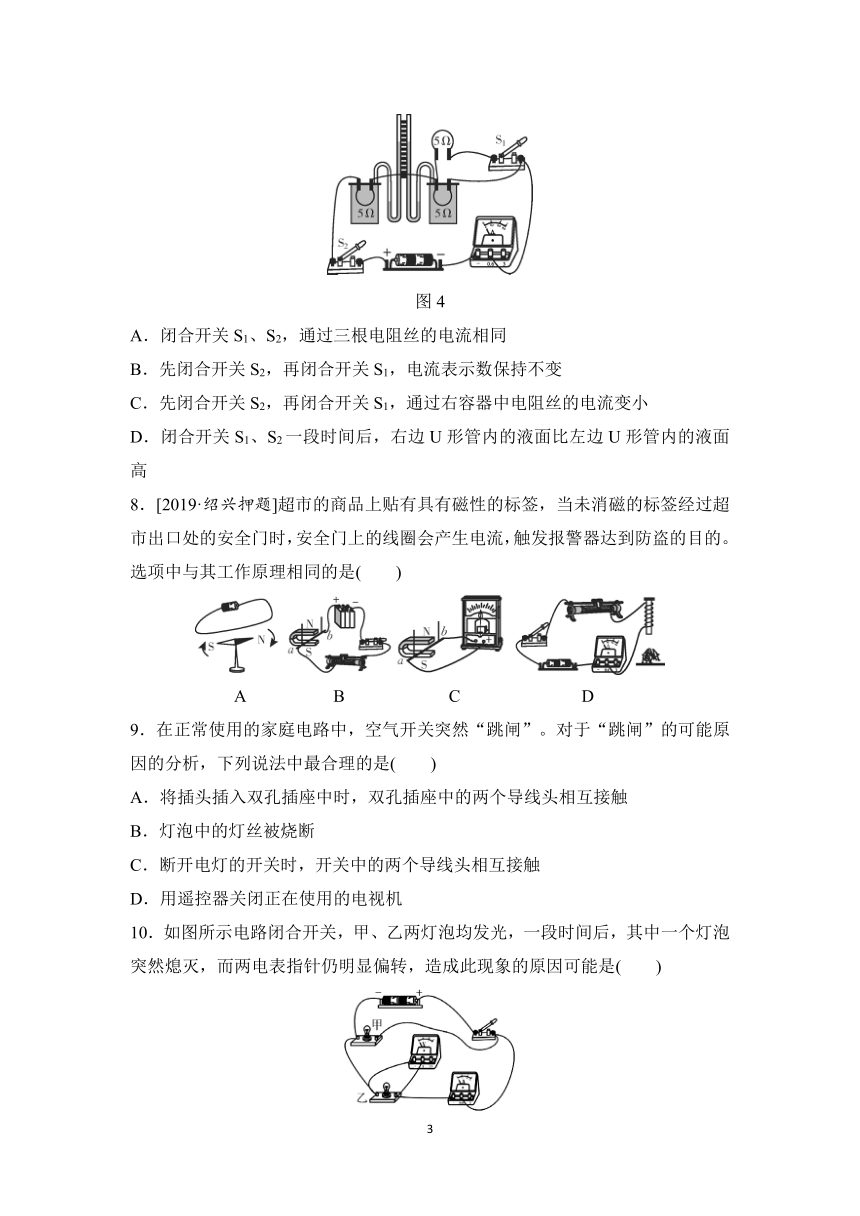

7．[2019·金华模拟]如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是(　　)
图4
A．闭合开关S1、S2，通过三根电阻丝的电流相同
B．先闭合开关S2，再闭合开关S1，电流表示数保持不变
C．先闭合开关S2，再闭合开关S1，通过右容器中电阻丝的电流变小
D．闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高
8．[2019·绍兴押题]超市的商品上贴有具有磁性的标签，当未消磁的标签经过超市出口处的安全门时，安全门上的线圈会产生电流，触发报警器达到防盗的目的。选项中与其工作原理相同的是(　　)
A　　
　　B　　　　　
C　　　　
　
D
9．在正常使用的家庭电路中，空气开关突然“跳闸”。对于“跳闸”的可能原因的分析，下列说法中最合理的是(　　)
A．将插头插入双孔插座中时，双孔插座中的两个导线头相互接触
B．灯泡中的灯丝被烧断
C．断开电灯的开关时，开关中的两个导线头相互接触
D．用遥控器关闭正在使用的电视机

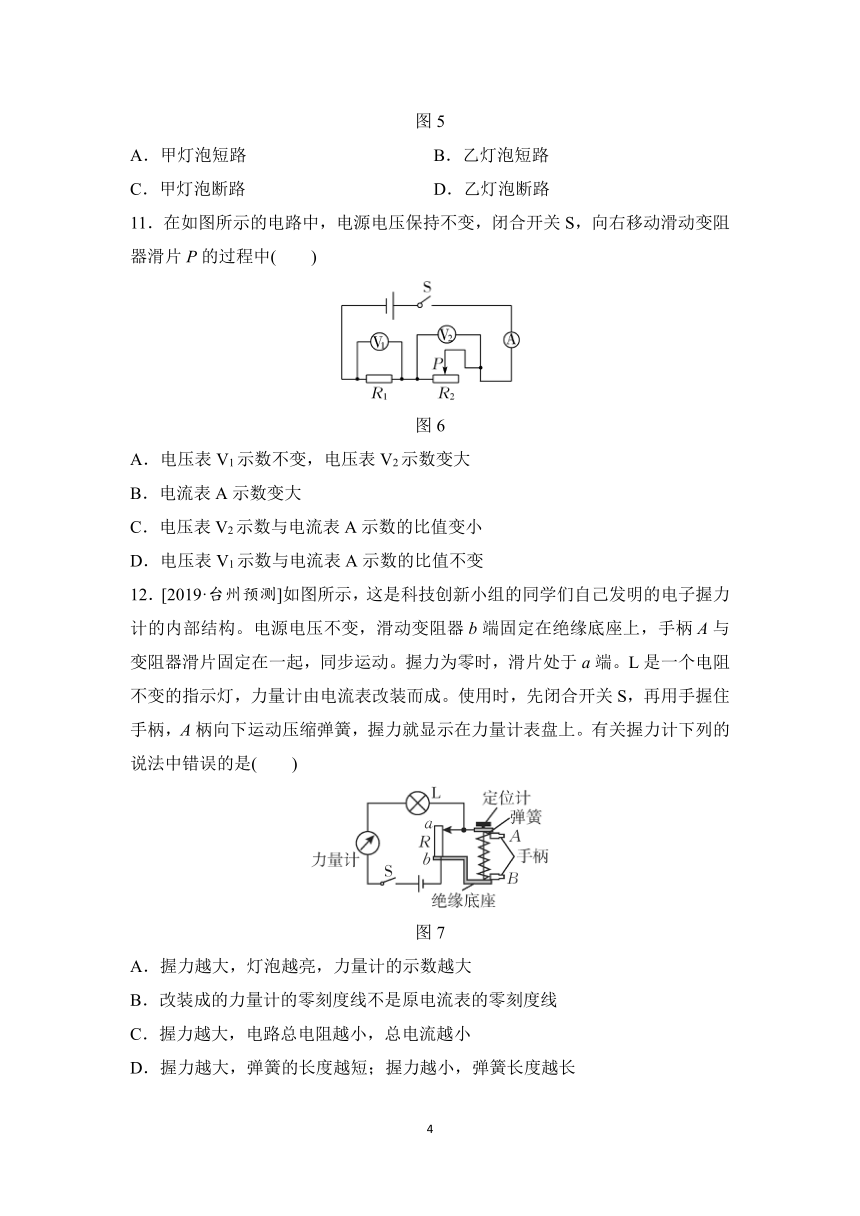

10．如图所示电路闭合开关，甲、乙两灯泡均发光，一段时间后，其中一个灯泡突然熄灭，而两电表指针仍明显偏转，造成此现象的原因可能是(　　)
图5
A．甲灯泡短路
B．乙灯泡短路
C．甲灯泡断路
D．乙灯泡断路
11．在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中(　　)
图6
A．电压表V1示数不变，电压表V2示数变大
B．电流表A示数变大
C．电压表V2示数与电流表A示数的比值变小
D．电压表V1示数与电流表A示数的比值不变
12．[2019·台州预测]如图所示，这是科技创新小组的同学们自己发明的电子握力计的内部结构。电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动。握力为零时，滑片处于a端。L是一个电阻不变的指示灯，力量计由电流表改装而成。使用时，先闭合开关S，再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上。有关握力计下列的说法中错误的是(　　)
图7
A．握力越大，灯泡越亮，力量计的示数越大
B．改装成的力量计的零刻度线不是原电流表的零刻度线
C．握力越大，电路总电阻越小，总电流越小
D．握力越大，弹簧的长度越短；握力越小，弹簧长度越长

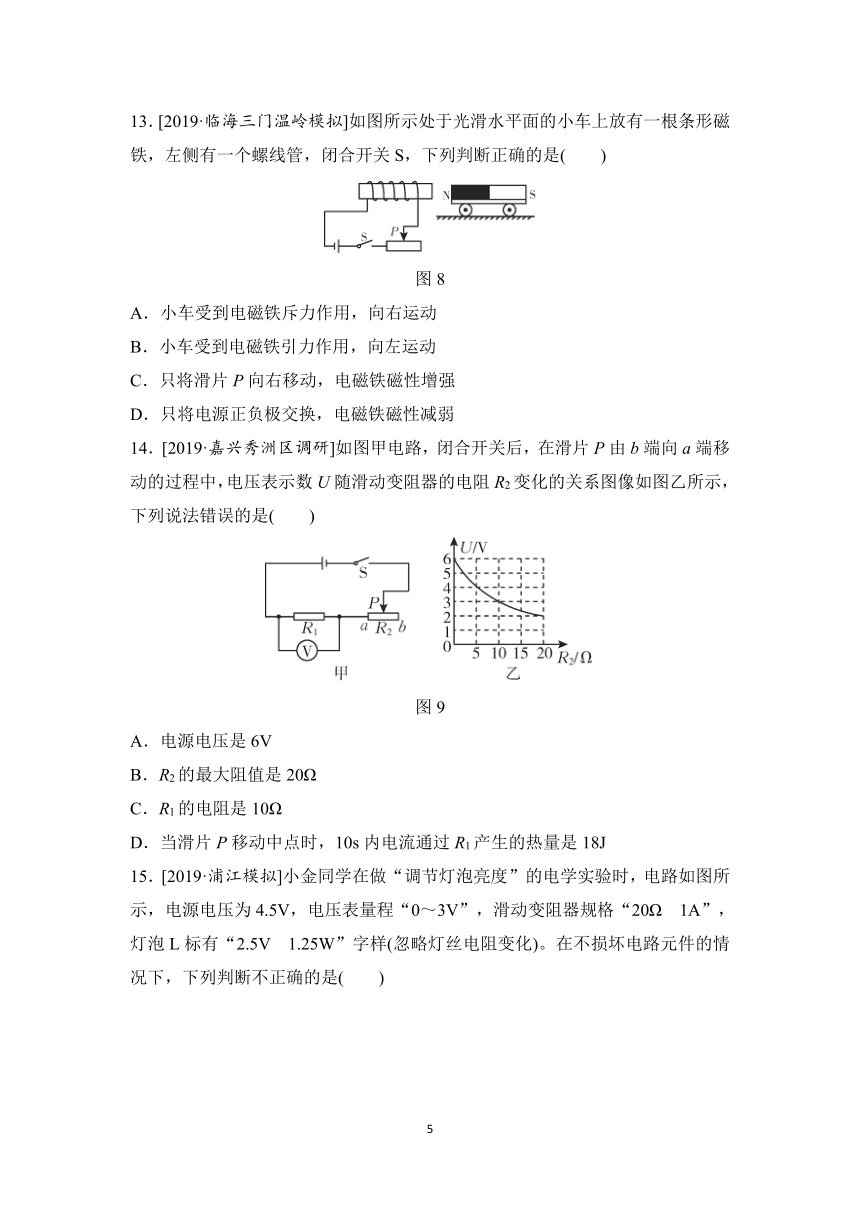

13．[2019·临海三门温岭模拟]如图所示处于光滑水平面的小车上放有一根条形磁铁，左侧有一个螺线管，闭合开关S，下列判断正确的是(　　)
图8
A．小车受到电磁铁斥力作用，向右运动
B．小车受到电磁铁引力作用，向左运动
C．只将滑片P向右移动，电磁铁磁性增强
D．只将电源正负极交换，电磁铁磁性减弱
14．[2019·嘉兴秀洲区调研]如图甲电路，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如图乙所示，下列说法错误的是(　　)
图9
A．电源电压是6V
B．R2的最大阻值是20Ω
C．R1的电阻是10Ω
D．当滑片P移动中点时，10s内电流通过R1产生的热量是18J
15．[2019·浦江模拟]小金同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω　1A”，灯泡L标有“2.5V　1.25W”字样(忽略灯丝电阻变化)。在不损坏电路元件的情况下，下列判断不正确的是(　　)
图10
A．电路中电流变化的范围是0.3～0.5A
B．滑动变阻器阻值变化的范围是4～10Ω
C．灯泡的最小功率是0.45W
D．该电路的最大功率是4.5W
二、填空题
16．[2019·绍兴模拟]材料一：1820年，丹麦物理学家奥斯特发现了通电导体周围存在磁场。
材料二：1825年，瑞士物理学家科拉顿做了如下实验：他将一个能反映微小变化的电流表，通过导线与螺旋线圈串联成闭合电路，并将螺旋线圈和电流表分别放置在两个相连的房间，如图甲。他将一个条形磁铁插入螺旋线圈内，马上跑到另一个房间里，观察电流表的指针是否偏转。
材料三：1831年，英国物理学家法拉第用闭合电路的一部分导体，在磁场里切割磁感线的时候，发现导体中产生电流，从而实现了利用磁场获得电流的愿望。
图11
(1)进行奥斯特实验时，在静止的小磁针上方，分别用乙中A和B两种方式放置一根导线。当导线通电时，小磁针会发生明显偏转的是__
__(选填“A”或“B”)。
(2)在奥斯特发现“电流周围存在磁场”之后，科拉顿、法拉第两位物理学家采用逆向思维，基于__
__的假设，从而做了如上材料中的实验。
(3)在科拉顿的实验中，实际上已经满足产生感应电流的条件，但他并未观察到，如何操作才能让他观察到电流表指针发生偏转？__
__。
17．[2019·舟山校级一模]小柯家里电饭煲的铭牌上标着“220V　1000W”，这个电饭煲正常工作时发热体的电阻是__
__Ω。小柯家里的电能表铭牌如图所示，他关掉家中其他的用电器，只让这个电饭煲工作了6min，发现电能表转盘转了180转，则这个电饭煲的实际功率为__
__W。
图12
18．[2019·诸暨模拟]LED是一种半导体新型节能灯，它可以将电能的90%转化为光能(白炽灯只能将电能的20%转化为光能)。已知某灯在一定电压范围内的工作电流都是20mA，只是在不同的电压下发光颜色不同，如表所示。如果将该灯与一定值电阻串联后接在电压为5V的电源两端(如图)，此时它发黄光，则定值电阻的阻值是__
__Ω，该灯在此状态下工作10min消耗的电能为__
__J。
电流(mA)
电压(V)
光的颜色
20
1.8
黄色
20
2.4
红光
20
3.2
蓝光
图13
[2019·浦江模拟]如图是小蔡设计的家庭电路图以及自动报警器的工作原理图，图甲的方框内需要填入开关和电灯的符号，开关应该填在__
__处(选填“X”或“Y”)；乙图温度自动报警器工作时，当温度达到设定值时，电铃没有报警。经检查，各元件完好、电路连接无误，则可能是因为__
_(任写一种)导致工作电路没有接通。
图14
20．[2019·绍兴模拟]人类已进入智能化时代。小明家安装了空调智能控制系统，空调自动开启条件是：家中有人且室温等于或高于26℃。S1和S2是控制空调开启的两个智能开关，当家中有人时S1自动闭合，家中没有人时S1自动断开；当室温等于或高于26℃时S2自动闭合，室温低于26℃时S2自动断开，则控制空调开启的电路示意图是图__
__(选填“甲”或“乙”)。已知小明家某天室内温度变化情况如图丙所示，当天8～12h和14～18h家中没有人，空调的额定电压是220V，额定功率是1kW，则这台空调当天消耗的电能是__
__kW·h。
图15
21．[2018·自贡]在“探究串联电路电压的特点”活动中。
图16
(1)如图所示，连接电路时，至少需要__
__根导线；实验中应选择规格__
__(选填“相同”或“不同”)的小灯泡。
(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是
_
(写出一种即可)
(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？__
__，理由是__
__。
(4)小明分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：_
__。
UAB(V)
UBC(V)
UAC(V)
2.6
1.8
4.4
22．[2019·丽水模拟]某厂家对其生产的电动自行车的性能进行了测试，得到速度v随时间t变化的图像甲，牵引力F随时间t变化的图像乙。已知电动自行车在匀速行驶时，其电动机输入电压48V，输入电流5A。则在7～12s内，电动机中电流做__
__J的功，克服摩擦阻力做的功为__
__J。
图17
23．[2019·金华婺城区调研]如图所示，已知电源电压恒为6V，R1阻值为40Ω，变阻器R3上标有“50Ω　1A”字样，电流表A的量程为0～0.6A，电压表V的量程是0～3V。
图18
(1)当S1和S2均闭合时，R3的滑片处在最左端，电流表的示数为0.4A，则R2的电阻值是__
__Ω。
(2)当S1闭合、S2断开时，变阻器R3滑片在电路允许的范围内滑动时，R1的功率变化范围为__
__W。
三、实验探究题
24．[2019·诸暨模拟]小明要用如图所示的实验器材探究“电压一定时，电流的热效应与电阻的关系”，其中瓶内电阻丝的长度、粗细都相同。
图19
(1)请用笔画线代替导线，把电路连接完整。
(2)电流产生热量的多少不易直接测量．因此在这个实验中是通过__
__显示电流产生热量的多少。
(3)在这个实验中，除了控制电压一定外，还要控制的量有__
__(写出一个即可)。
(4)根据所学知识可知，在相同时间内__
__(选填“甲”或“乙”)瓶内的电阻丝放出的热量较多。
25．[2019·杭州富阳区月考]小金利用图甲所示的电路进行了多个电学实验，实验中电源电压为6V且恒定不变；滑动变阻器在电路中除了保护电表(即保护电路)以外，在不同的实验中作用各不相同。
图20
(1)第一小组的同学要测量电阻Rx的阻值，他们在A、B间接入待测电阻Rx，请你用笔画线代替导线，将图乙中的实物图连接完整。该实验中滑动变阻器的另一个作用是__
__。
(2)第二小组的同学要研究“电流与电阻的关系”。他们将阻值为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻分别接在A、B间，闭合开关，调节滑动变阻器的滑片，记下电流表示数，得到如图丙所示的电流I随电阻R变化的图像。该实验中滑动变阻器的另一个作用是__
__；为了完成整个实验，应该选取最大阻值至少__
__Ω的滑动变阻器。
(3)第三小组的同学要测量额定电压为2.5V的小灯泡的额定功率。他们在A、B间只接入2.5V的小灯泡，正确连接电路，实验步骤及操作都正确。闭合开关后，发现电压表的示数大于小灯泡的额定电压，小灯泡发光较亮，出现这种现象的原因是__
_。
26．[2019·嘉兴押题]在“伏安法测电阻”的实验中，小组同学设计了三种电路图：
图21
(1)A同学认为图乙电路比图甲电路好，理由是
_
__。
(2)B同学认为图丙电路比图乙电路更好，理由是__
__。
(3)在实际操作过程中，小组同学发现实验室中没有滑动变阻器，C同学提出一种方法也完成了测量实验，C同学提出的方法是__
__。
27．[2018·达州]某实验小组的同学在进行“测量小灯泡的额定功率”的实验，现有器材：电源(电压恒为6V)、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡(电阻约为12Ω)，滑动变阻器两个(A：“5Ω　2A”；B：“20Ω　0.5A”)。
图22
(1)该实验的原理是__
_；实验中应选用的滑动变阻器是__
__(选填“A”或“B”)。
(2)如图甲所示是小田同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路(不能与其他导线交叉)。
(3)小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是__
__。
(4)排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则该小灯泡的额定功率为__
__W。
(5)该组的另一同学接着实验时，发现电压表0～15V量程已经损坏，0～3V量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，请你在图丙中的虚线框内画出正确的电路图。
(6)由图乙推知：小灯泡的实际电压是额定电压一半时的电功率为P1，小灯泡的实际电流是额定电流一半时的电功率为P2，则P1__
__P2(选填“大于”“小于”或“等于”)。
四、解答题
28．[2019·慈溪三模]图甲是一种常见的用电器——电吹风，它既可以吹热风，又可以吹冷风。
图23
额定电压
220V
冷风功率
120W
热风功率
1000W
电源频率
50Hz
(1)图乙是电吹风的电路示意图，图中开关所在的位置(阴影部分)表示触点D与触点1、2同时接通。请你分别在方框a、b中填入合适的元件名称“电热丝”或“电动机”。
(2)电吹风的部分参数如上表所示，当电吹风正常吹热风时，求电热丝的电阻及其1min内产生的热量分别为多少？
29．[2019·浦江模拟]中国的神威·太湖之光(Sunway
TaihuLight)是全球首个理论性能达到10亿亿次的超级计算机，神威·太湖之光计算机不仅性能强大，而且已经全部使用国产CPU。官方表示中国是继美国、日本之后全球第三个采用自主CPU建设千万亿超级计算机的国家。电脑的中央运算器简称CPU，是电脑的心脏，决定着电脑的运算速度，它由主板供电，运算速度可认为由电流大小决定，同时自己要发热，电脑爱好者喜欢“超频”来提高CPU运算速度，“超频”方法之一就是通过改变主板上“跳线”来提高CPU核心电压。
图24
(1)如图所示为主板上一跳线装置，其中CPU正常工作时应短接“2、3”，某人超频需要改接这一跳线，则应短接哪两个接线柱？__
__。
(2)现有一CPU正常工作时电压为1.5V，电流为2mA，超频后电压提高到2V，若把CPU看作纯电阻，“超频”后CPU每分钟多产生多少热量？
(3)若R电阻为500Ω，(2)中CPU正常工作时电路消耗的总功率为多少？
30．[2019·杭州校级月考]2015年1月，“蛟龙”号深潜器在印度洋下潜，游弋于海底高温热液区，为避免过高温度的热液对器材造成损坏，技术人员按照两种方法设计“高温自动报警电路”，请完成电路设计并算出相应答案。
图25
器材：恒为12V的蓄电池、开关S、定值电阻R0、热敏电阻Rx(电阻随温度的变化关系如图所示)、电压表、电磁继电器(线圈电阻不计，线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回)、额定电压均为220V的红灯和绿灯。
功能：闭合开关S，水温越高，电压表示数越大。水温低于500℃时，绿灯正常发光；水温高于500℃时，红灯正常发光。
(1)请以笔画线代替导线完成电路连接。
(2)求出定值电阻R0的阻值。
(3)若电压表示数为3.6V时，求出热液温度。
31.[2018·呼和浩特]体感器可以把力学物理量转化成电学信号，然后通过相互之间的函数关系，直接显示力的大小。测量压力大小的压力传感器，工作原理如图所示，其中M、N均为绝缘材料，M、N间有可收缩的导线(电阻大小不计)。弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压恒为12V，已知压力F的大小与R2的阻值大小成正比例关系。闭合开关S，压力F0＝0时，滑片P在最上端；压力F1＝1N时，电流表示数为1A，电压表示数为3V。当滑片P滑至最下端时，电压表示数为7.5V。求：
图26
(1)定值电阻R1的大小；压力F1与R2阻值之比k。
(2)当滑片P滑至最下端时，压力F2的大小。
(3)压力F的大小与电压表示数之间的函数关系表达式。
(欧姆定律、电和磁、电功和电功率)　
一、选择题
1．C　
2．D
3．A　
4．A
【解析】
发光棒的众小灯若并联，其中一个小灯断路不会影响其他小灯正常工作，若短路则全部熄灭；发光棒的众小灯若串联，其中一个小灯短路不会影响其他小灯工作，若断路则全部熄灭。
5．C
6．D
7．C
8．C
9．A
10．C
11．D
12．C
13．B
14．D
15．D
二、填空题
16．(1)A
(2)磁能产生电
(3)将电流表等器材置于同一房间
17．48.4；900
18．160；21.6
19．X；
控制电路电压太小(或线圈匝数太少，或工作电路中弹簧片阻力太大等，合理即可)
20．甲；5
21．(1)6；不同
(2)L1短路(或L2开路、或电压表已坏等，合理即可)
(3)不能，理由是电压表的正负接线柱接反
(4)结论是正确的，但只做一次实验，结果具有偶然性，应换用不同的小灯泡，多做几次实验
【解析】
(1)按电路图连接电路时所需要的导线数统计方法是先不管电压表，把其他部分的串联电路连接完所需的导线数计数，再加上两条连接电压表的导线即可。探究串联电路电压的特点时应选用两只不同规格的小灯泡，以免得出“电源电压在两个小灯泡间平均分配”的错误结论。
22．1200；1050
23．(1)24
(2)0.225～0.9
三、实验探究题
24．
(1)如答图所示。
第24(1)题答图
(2)温度计示数的变化
(3)煤油质量相同(或初温相同，或电流大小相同)
(4)乙
25．(1)如答图所示。
第25(1)题答图
改变(调节)Rx两端的电压和电路中的电流，可以进行多次测量
(2)使电阻两端的电压保持不变(或2.5V)；35
(3)滑动变阻器的最大电阻太小(或电源电压太大)
26．(1)小灯泡的阻值会随着温度的变化而变化，而定值电阻的阻值恒定
(2)图丙中与电阻串联一个滑动变阻器，在实验过程中可以多次测量取平均值来减少误差
(3)改变电源电压，进行多次实验(或者串联不同阻值定值电阻，多次实验)。
【解析】
(3)滑动变阻器起到的是分压的作用，从而改变定值电阻两端电压得到多组数据，如果没有滑动变阻器，通过增减电池或串入阻值不同定值电阻的方式也可以达到同样目的。
(1)P＝UI；B
(2)
(3)灯泡断路
(4)1.14
(5)如答图所示。
第27(5)题答图
(6)大于
【解析】
(1)小灯泡额定电压为3.8V，灯丝电阻约为12Ω，由欧姆定律，小灯泡的额定电流约为I＝＝≈0.32A，电源电压为6V，小灯泡额定电压为3.8V，根据串联电路的规律及欧姆定律，小灯泡正常发光时，变阻器连入电路中的电阻R滑＝＝＝6.875Ω，所以选用滑动变阻器B。
(2)小灯泡的额定电压为3.8V，故电压表应选用大量程。(4)由小灯泡的电流随电压变化的图像知，灯的额定电压下的电流为0.3A，则该小灯泡的额定功率P＝UI＝3.8V×0.3A＝1.14W。(5)根据串联电路电压的规律，当变阻器的电压为6V－3.8V＝2.2V时，灯的电压为额定电压，故将电压表并联在变阻器的两端。(6)由图乙知，小灯泡的实际电压是额定电压一半时的电流约为0.22A，电功率P1＝1.9V×0.22A＝0.418W；小灯泡的实际电流是额定电流一半时(0.15A)对应的电压约为1V，灯的实际电功率P2＝1V×0.15A＝0.15W，则P1大于P2。
四、解答题
28．【答案】
正常吹热风时，电热丝消耗的功率P＝1000W－120W＝880W，通过电热丝的电流I＝＝＝4A，电热丝的电阻R＝＝＝55Ω，电流通过电热丝产生的热量Q＝Pt＝880W×60s＝5.28×104J。
29．(1)应短接1、2两个接线柱
(2)把CPU看作纯电阻，RCPU＝＝＝750Ω，则正常工作时CPU每分钟产生的热量Q1＝U1I1t＝1.5V×0.002A×60s＝0.18J
“超频”后CPU每分钟产生的热量Q2＝eq
\f(Ut,RCPU)＝＝0.32J，“超频”后CPU每分钟多产生的热量ΔQ＝Q2－Q1＝0.32J－0.18J＝0.14J。
(3)CPU正常工作，电阻R与CPU串连，PR＝
I2R＝(0.002A)2×500Ω＝
2×10－3W
PCPU＝UI＝1.5V×0.002A＝3×10－3W
电路消耗的总功率P＝PR＋PCPU＝2×10－3W＋3×10－3W
＝5×10－3W。
30．【答案】
(1)如答图所示。
第30(1)题答图
(2)读图可知，当温度为500℃时，Rx的阻值为25Ω，
此时电路的总电阻为R总＝＝＝60Ω，
则此时定值电阻的阻值为R0＝R总－Rx＝60Ω－25Ω＝35Ω。
(3)当电压表示数为3.6V时，定值电阻两端的电压U0＝12V－3.6V＝8.4V，
电路中的电流I′＝＝＝0.24A，
则热敏电阻的阻值Rx′＝＝＝15Ω，
读图像可知，此时热液的温度为320℃。
31.
(1)由图可知，R1、R2串联，电压表测R2两端电压，电流表测电路中电流。
当F1＝1N时，电流表示数为1A，电压表数为3V，由串联电路特点可知，此时U1＝U－U2＝12V－3V＝9V，I1＝I2＝1A，由欧姆定律可得，R1＝＝＝9Ω；
此时R2连入电路的阻值R2＝＝＝3Ω，
所以压力F1与R2阻值之比k＝＝＝N/Ω。
(2)当滑片P滑至最下端时，变阻器连入最大阻值，电压表示数为7.5V，
此时电路中电流I′＝I2′＝I1′＝＝＝＝0.5A，
所以R2的最大阻值R2最大＝＝＝15Ω，
因为压力F的大小与R2的阻值大小成正比例关系，即：F＝kR2，
所以压力F2＝N/Ω×R2最大＝N/Ω×15Ω＝5N。
(3)由F＝kR2有：R2＝＝，根据串联电路特点和欧姆定律表示电压表示数：
UV＝IR2＝×R2＝＝，化简可得：F＝(N)。
