三 探究凸透镜成像规律
人教版新教材同步教学课件
第三章 透镜及其应用
复习引入

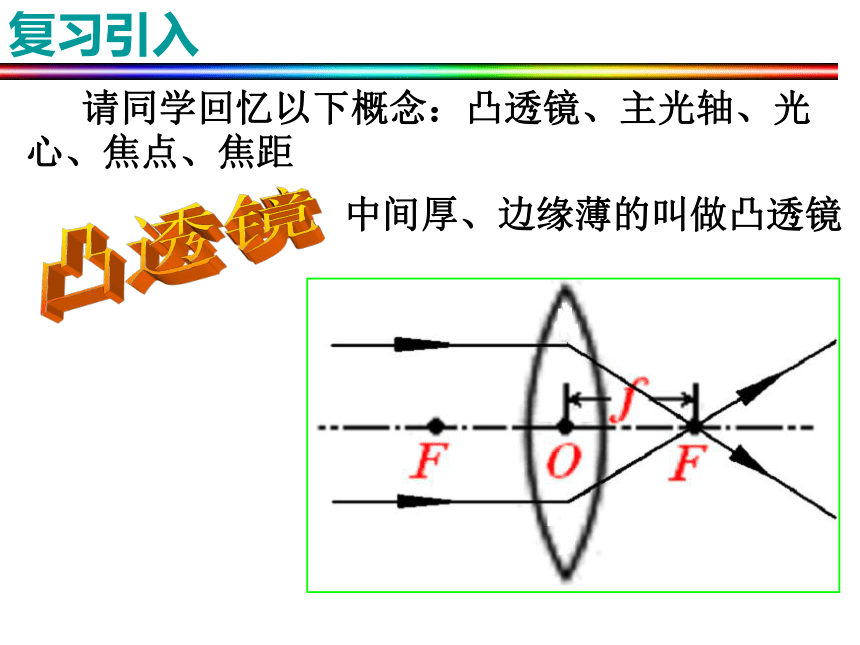

请同学回忆以下概念：凸透镜、主光轴、光心、焦点、焦距
中间厚、边缘薄的叫做凸透镜
提出问题:
这些美丽、迷人的照片是怎样的来的？
照相机镜头是凸透镜，凸透镜成像有什么规律？
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用

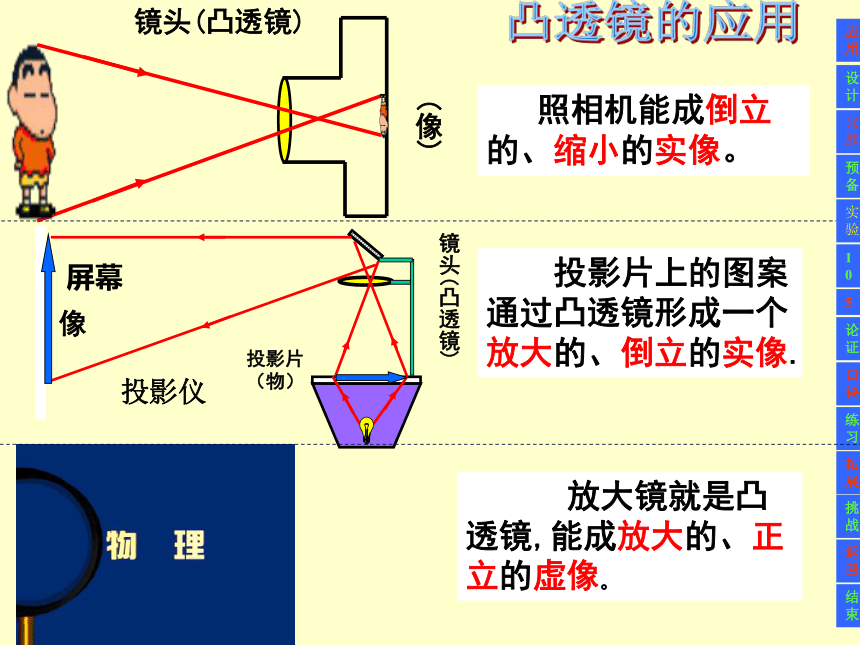

镜头(凸透镜)
(像)
照相机能成倒立的、缩小的实像。
镜头(凸透镜)
投影片（物）
像
屏幕
投影片上的图案通过凸透镜形成一个放大的、倒立的实像.
放大镜就是凸透镜,能成放大的、正立的虚像。
投影仪

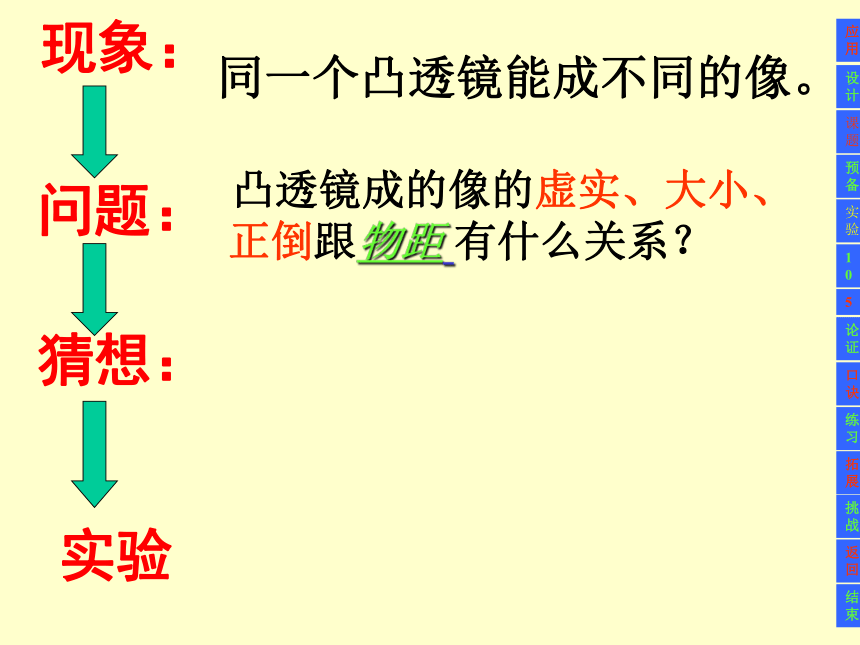

现象：
同一个凸透镜能成不同的像。
问题：
猜想：
实验
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
凸透镜成的像的虚实、大小、正倒跟物距 有什么关系？

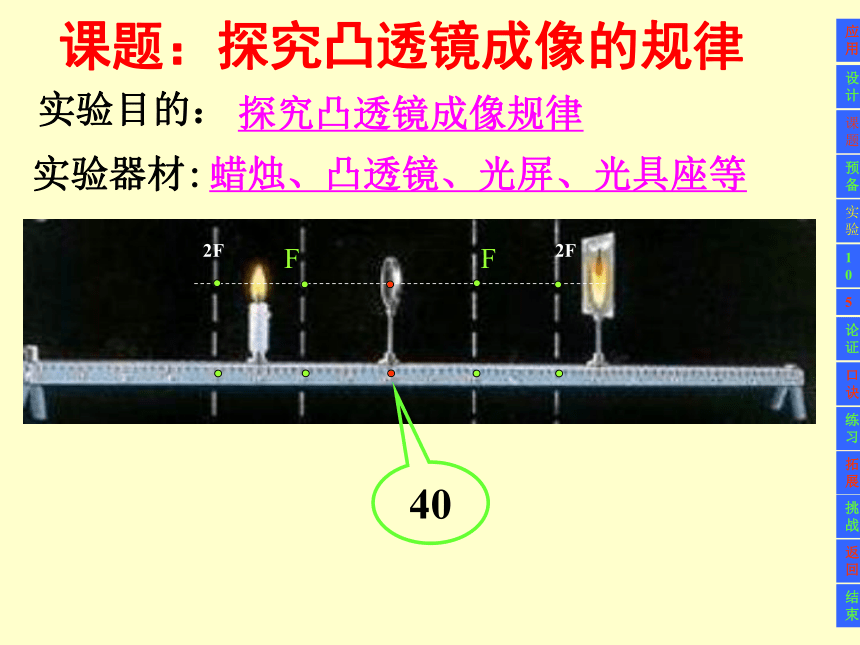

课题：探究凸透镜成像的规律
实验目的：
探究凸透镜成像规律
蜡烛、凸透镜、光屏、光具座等
实验器材:
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
F
F
2F
2F
40
上图中几个元件的名称为：
A是： ，B： ，
C是： ，　　　D是： 。
光具座
光屏
凸透镜
烛焰

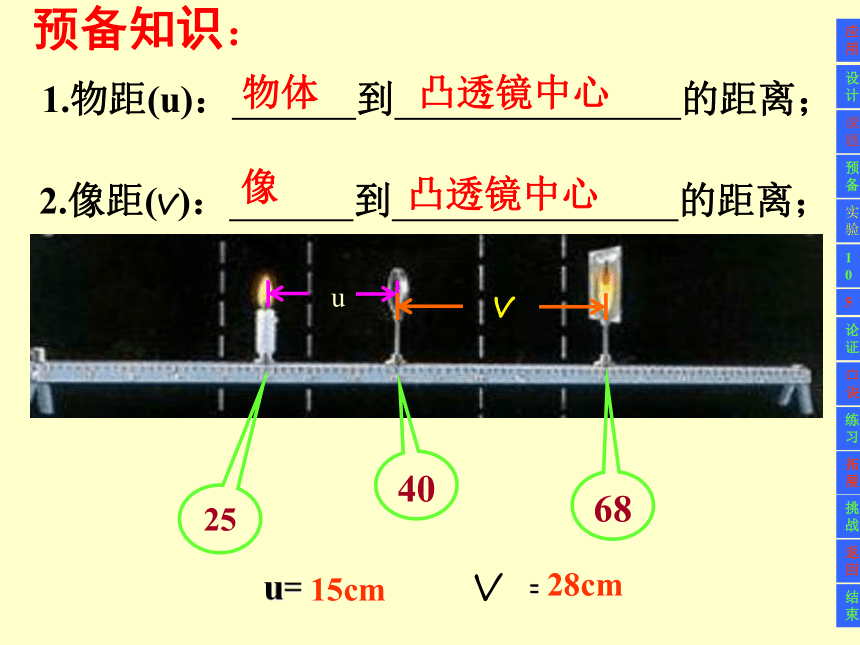

预备知识：
u
物体
凸透镜中心
1.物距(u)： 到 的距离；
v
凸透镜中心
像
2.像距(v)： 到 的距离；
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
40
25
68
u=
V =
15cm
28cm

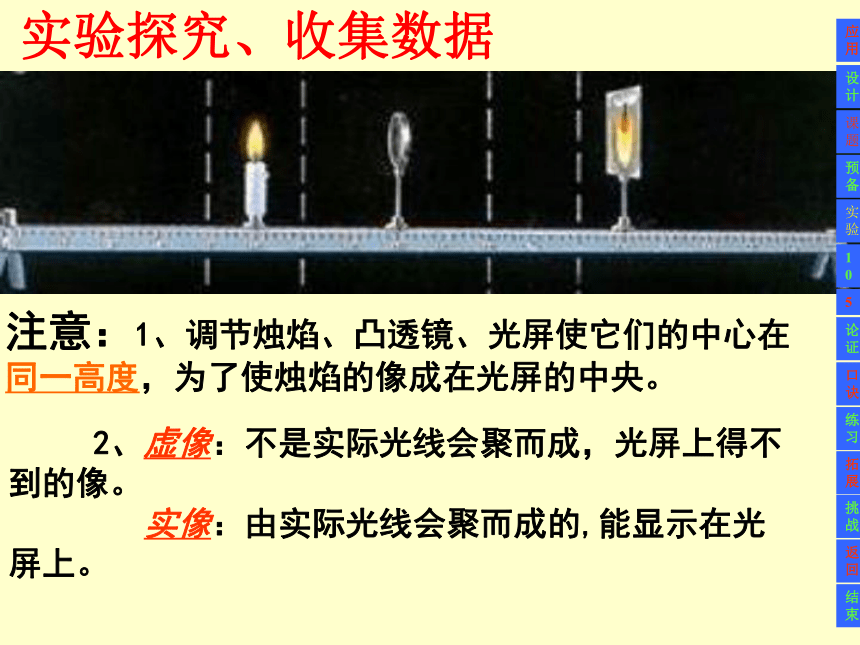

注意：1、调节烛焰、凸透镜、光屏使它们的中心在同一高度，为了使烛焰的像成在光屏的中央。
2、虚像：不是实际光线会聚而成，光屏上得不到的像。
实像：由实际光线会聚而成的,能显示在光屏上。
实验探究、收集数据
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
实验步骤：（供参考）
1，记下凸透镜的焦距；f＝ 10 厘米
2，在光具座上从左到右依次放好蜡烛、凸透镜、光屏。调节凸透镜和光屏的高度使它们的中心与烛焰的中心在同一高度，目的是使烛焰的像成在光屏的中央；
3，移动凸透镜位置，使物距分别为L物＞2f；
f＜L物＜2f；L物＜f 再移动光屏找像，眼睛观察光屏上的像，直到最清晰为止；
4，记下物距、像距和凸透镜1倍或2倍焦距相比较，再记下成像情况。
实验数据记录：
f=5cm
物距的范围 物距 像距 像的正倒 像的大小 能否在光屏上找到像
u>10cm
5cm<10cm
u<5cm
凸透镜成像变化规律再看一遍
凸透镜成像规律
大于2倍焦距
倒立、缩小、实像
凸透镜成像规律
等于2倍焦距
倒立、等大、实像
凸透镜成像规律
小于2倍焦距
大于1倍焦距
倒立、放大、实像
凸透镜成像规律
等于1倍焦距
不 成 像
凸透镜成像规律
小于1倍焦距
正立、放大、虚像
物距 像距 大小 倒正 虚实
U>2f fU=2f V=2f 等大 倒立 实像
f2f 放大 倒立 实像
U=f 不成像
u归纳一下
分析与论证：
1、凸透镜在什么条件下成实像？在什么会成虚像？
2、凸透镜在什么条件下成缩小的实像？在什么条件下成放大的实像？有没有缩小的虚像？
3、凸透镜所成的像有没有正立的实像？有没有倒立的虚像？
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
凸透镜成像规律记忆口诀
分界点：一倍焦距 分虚实，二倍焦距 分大小；
实像的位置：物在外（二倍焦距以外）、像在间（焦距与二 倍焦距之间）；物在间、像在外。
实像的变化：物近像远像变大。
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
1、虚实像的分界处是u=f处 一焦分虚实
2、成放大像与缩小像的分界处是u=2f，二焦分大小、虚像同侧正（正立）实像异侧倒（倒立）
小结：
3、成实像时，u越小，v越大，像越大。物距越小像越大。（像进物退，像变大，反之像变小。）
4、成虚像时，u越小，像越小。物距越小像越大。
小结：
1、用凸透镜正对着太阳，发现在凸透镜的另一侧10cm处的光屏上得到一个亮点，寻那么将点燃的蜡烛放在位于凸透镜前15cm处时，光屏上得到的像是（　）
A、正立放大的像　 B、正立缩小的像
C、倒立缩小的像　 D、倒立放大的像
D
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
2、某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上始终得不到像，则该凸透镜的焦距可能是（ ）
A、30 cm B、15 cm
C、10 cm D、5 cm
A
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
交流与拓展：
从实验得知凸透镜可以成倒立放大、倒立缩小的实像那么它能否成倒立等大的实像呢？如果能，你预测可能在哪里？你能用实验验证你的想法吗？
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
运用与挑战 ：
小明同学在一次实验中，不小心用书本挡住了部分凸透镜，你认为此时在光屏上所成的像是一半呢还是完整的？你准备如何验证你的想法呢？
