光的直线传播

(共44张PPT)
光 现 象
试一试，你能将物体的影子踩在脚下吗(图3-25)
不能，踩上后影子出现在脚面上。

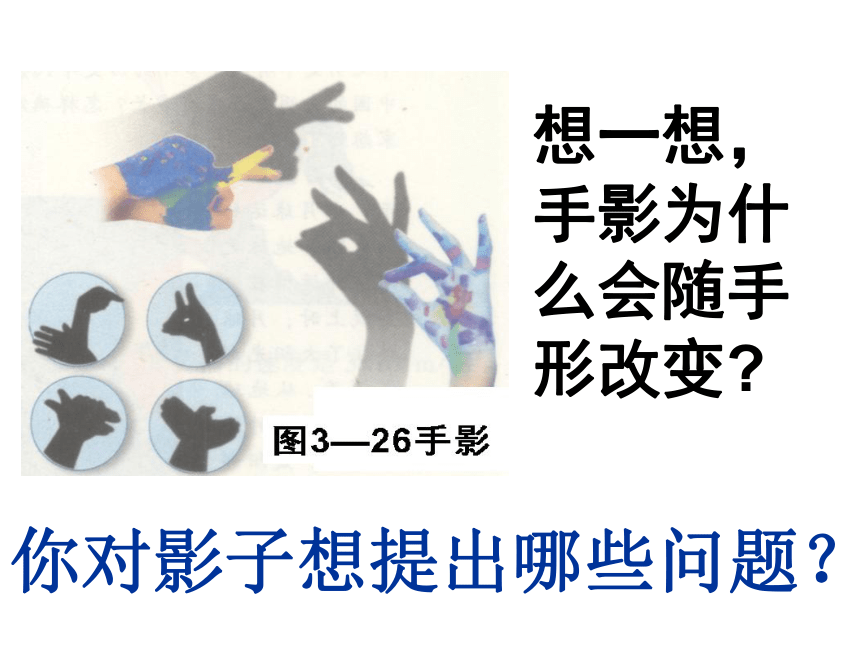

想一想，手影为什么会随手形改变
你对影子想提出哪些问题？

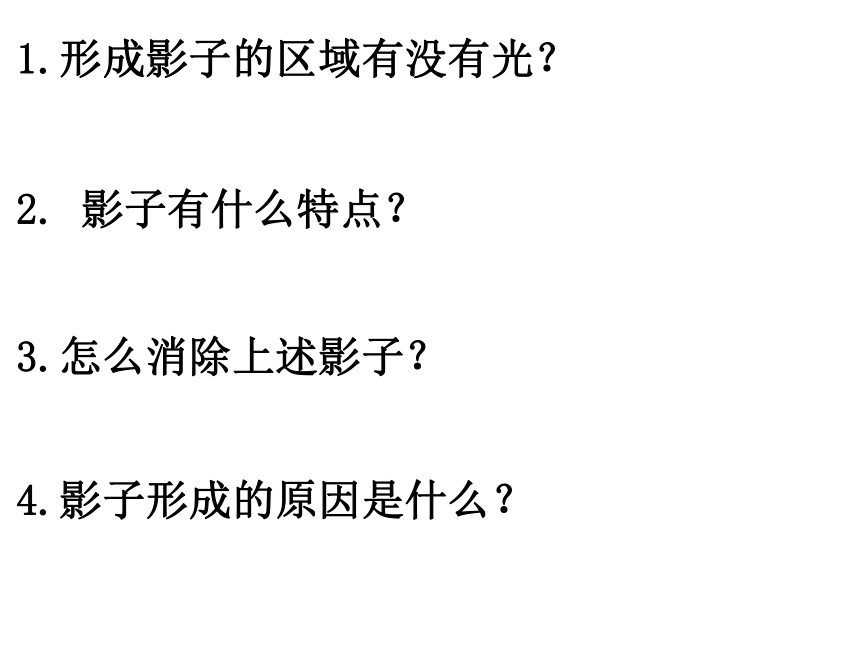

1.形成影子的区域有没有光？
3.怎么消除上述影子？
4.影子形成的原因是什么？
2. 影子有什么特点？

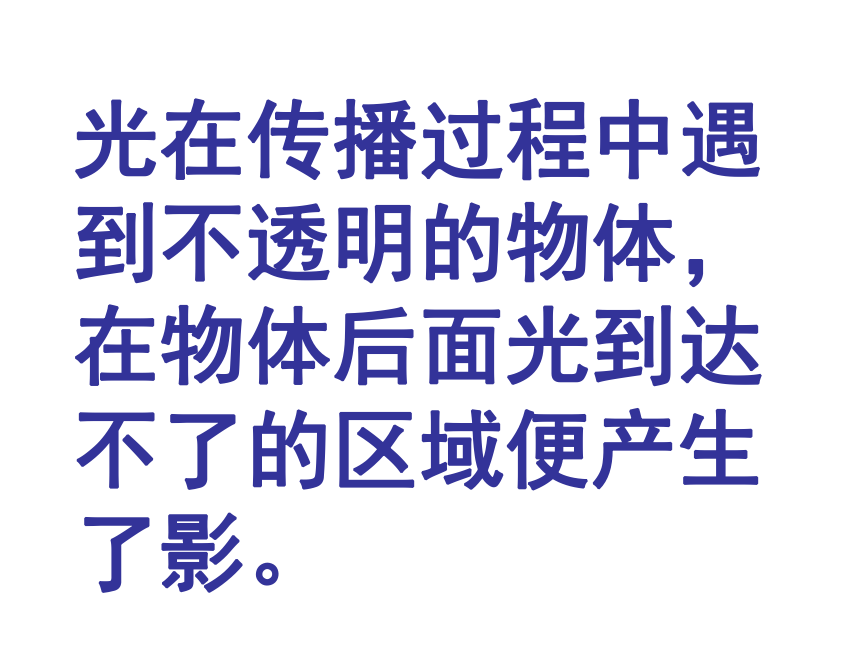

光在传播过程中遇到不透明的物体，在物体后面光到达不了的区域便产生了影。
与光相比，如图的水流也被桥墩挡住了，并不象光一样在桥墩后形成无水区域，两者有何不同呢？

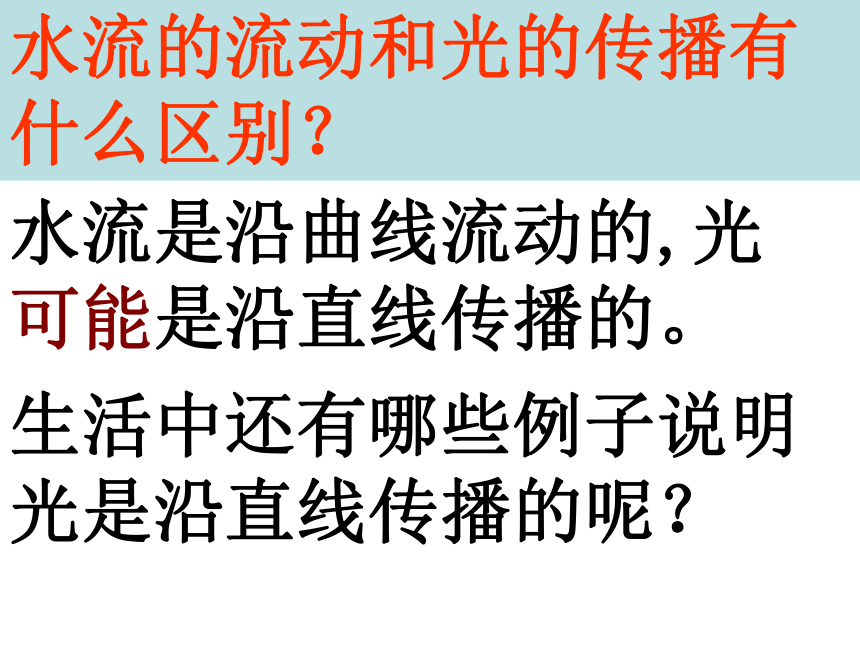

水流的流动和光的传播有什么区别？
水流是沿曲线流动的,光可能是沿直线传播的。
生活中还有哪些例子说明光是沿直线传播的呢？
光在空气中的传播
图3—27林间的光柱

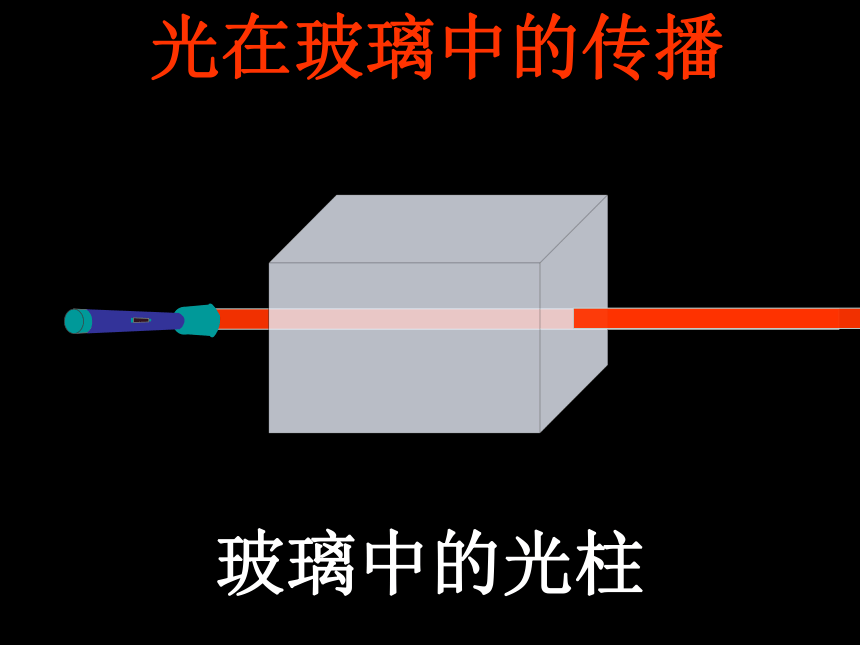

光在玻璃中的传播
玻璃中的光柱

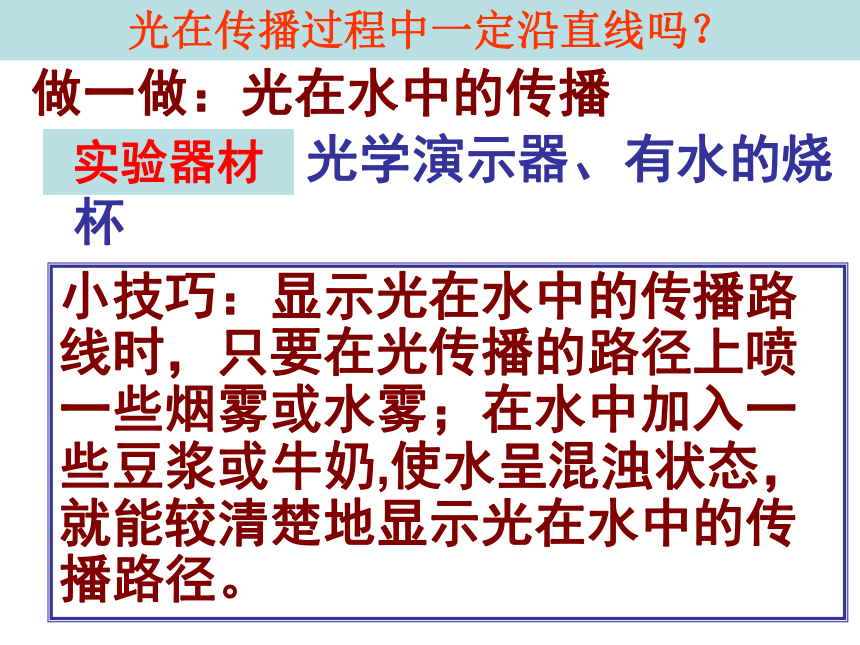

做一做：光在水中的传播
实验器材
光学演示器、有水的烧杯
小技巧：显示光在水中的传播路线时，只要在光传播的路径上喷一些烟雾或水雾；在水中加入一些豆浆或牛奶,使水呈混浊状态，就能较清楚地显示光在水中的传播路径。
光在传播过程中一定沿直线吗？
现象：光在水中的传播路径是直线。
1.用烧杯内的水将光学演示器装满水，观察光的传播路径。
光在传播过程中一定沿直线吗？
2.倒掉光学演示器中的一部分水，观察光的传播路径。
现象：光的传播会出现偏折。
光在传播过程中一定沿直线吗？
光在同种均匀介质中是沿直线传播的。
光在传播过程中不一定沿直线传播。
光 线
用一条带箭头的直线表示光的传播路径和方向，这条直线叫做光线。如下图：
箭头：表示光的传播方向；直线：表示光的传播路径。
注意：光是真实存在的，光线不是真实存在的，光线是一个物理模型
光 线
如下图，请作出一条由A点发出的经过B点的光线。
A
B
光在_______________________传播过程中，遇到不透明的物体，在物体后面便产生影。
同种均匀介质中沿直线
影子的形成
影子的形成
小孔成像
我国古代对光的这种传播规律早有记载，最早的是4世纪《墨经》记述了一种叫小孔成像的现象。
演示小孔成像…
小孔成像
小孔成像的特点：
小孔成像所成的像是倒立的实像。
小孔成像
成像光路图：
小孔成像
小孔成像的原理：
光在同种均匀介质中是沿直线传播的。
小孔成像
练习：作出下图中小孔所成的像
小孔成像
圆形亮斑是怎样形成的？
小孔成像
答：是由于小孔成像产生的。
那圆形亮斑是谁的像呢？
答：是太阳的像。
激光准直
瞄准射击时的"三点一线"
排队看齐
生活·物理·社会
夏商周断代工程：
3、根据历史文献记载的日食月食情况推算出年代。
1、光的直线传播导致日食月食；
2、日食月食具有周期性；
日食月食
日食
月食
日食月食
日 食
当月球进入太阳与地球之间时，太阳的部分光线被月球遮住,在地球形成阴影，此处的人看不到太阳或只看到太阳的部分，从而形成日食。
日食月食
月食
当月球进入地球的阴影区域时，太阳的光线无法照到月球，人无法看到月球或只看到应看到月球的一部分，于是出现月食。
日食月食
日食与月食是由于____________引起的。
光的直线传播
光 速
光 速
实验表明：光传播也需要时间。在真空中，光传播的速度是3×108米/秒
常见介质中光的传播速度
介质 光 速
真空
空气
水
玻璃
3×108米/秒
稍小于真空中的速度，近似等于3×108米/秒
约空气中的3/4
约空气中的2/3
光 速
思考：雷声和闪电同时发生，为何先看到闪电？
答：光在真空中的速度为3×108米/秒,声音在空气中的速度是340米/秒,而观察者到雷电发生地的距离相同,故先看见闪电后听见雷声。
读 一 读
图3—31用于测控人造卫星的固定式激光测距仪
读 一 读
看完“读一读”回答下列问题：
1、用声纳能不能测月地距离？
2、激光测距时怎样计算距离？
声纳是利用超声波测距的,而真空不能传声且月地之间存在真空，故不能用来测量月地距离。
距离=光速×光来回所用时间÷2
小结：
1.光在同种均匀介质中沿直线传播。
2.影子的形成。
3.小孔成像。
4.光速及激光测距。
