专题21：电路探秘
一、单选题
1.下列数据最符合实际的是（　　）
A.?一个中学生的体重约为5000N?????????????????????????????B.?温水的温度约为40℃
C.?台灯的工作电流约为200A??????????????????????????????????D.?教室里的课桌高约为100mm
2.如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动．先用餐巾纸摩擦吸管使其带电，再把与毛皮摩擦过的橡胶棒靠近吸管时，橡胶棒排斥吸管．对这一现象，下列有关说法正确的是（　　）
A.?摩擦起电创造了电荷???????????????????????????????????????????B.?与毛皮摩擦过的橡胶棒带正电
C.?与餐巾纸摩擦过的吸管带负电?????????????????????????????D.?与吸管摩擦过的餐巾纸带负电
3.要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（　　）
A.?增大导线两端的电压???????????????????????????????????????????B.?减小导线中的电流
C.?将导线拉长后接入电路???????????????????????????????????????D.?将导线对折后接入电路
4.图所示为滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向右移动时，可使通过滑动变阻器的电流变大的接法是（????
）
A.??????????????????????????????B.?
C.?????????????????????????????????D.?
5.如图所示，闭合开关，灯泡L1、L2都能正常发光，两只电表都有示数。工作一段时间后，灯泡L2突然熄灭，L1仍然正常发光，两只电表均无示数，则故障可能是（
???）
A.?电流表断路???????????????????????????B.?L2断路???????????????????????????C.?电压表短路???????????????????????????D.?L2短路

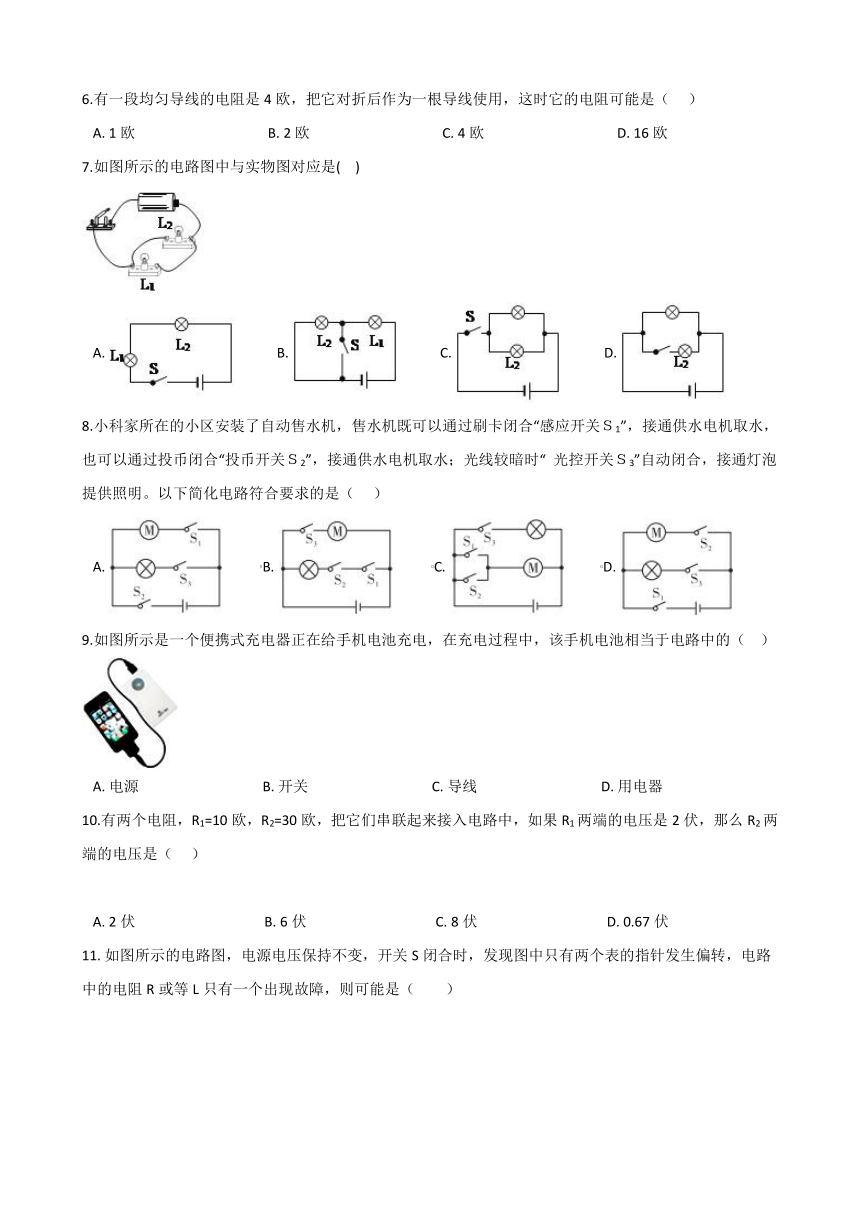

6.有一段均匀导线的电阻是4欧，把它对折后作为一根导线使用，这时它的电阻可能是（???
）
A.?1欧??????????????????????????????????????B.?2欧??????????????????????????????????????C.?4欧??????????????????????????????????????D.?16欧
7.如图所示的电路图中与实物图对应是(??
)
A.?????????????B.?????????????C.?????????????D.?
8.小科家所在的小区安装了自动售水机，售水机既可以通过刷卡闭合“感应开关Ｓ1”，接通供水电机取水，也可以通过投币闭合“投币开关Ｓ2”，接通供水电机取水；光线较暗时“
光控开关Ｓ3”自动闭合，接通灯泡提供照明。以下简化电路符合要求的是（???
）
A.???????????B.???????????C.???????????D.?
9.如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（??
）
A.?电源????????????????????????????????????B.?开关????????????????????????????????????C.?导线????????????????????????????????????D.?用电器
10.有两个电阻，R1=10欧，R2=30欧，把它们串联起来接入电路中，如果R1两端的电压是2伏，那么R2两端的电压是（???
）
A.?2伏?????????????????????????????????????B.?6伏?????????????????????????????????????C.?8伏?????????????????????????????????????D.?0.67伏

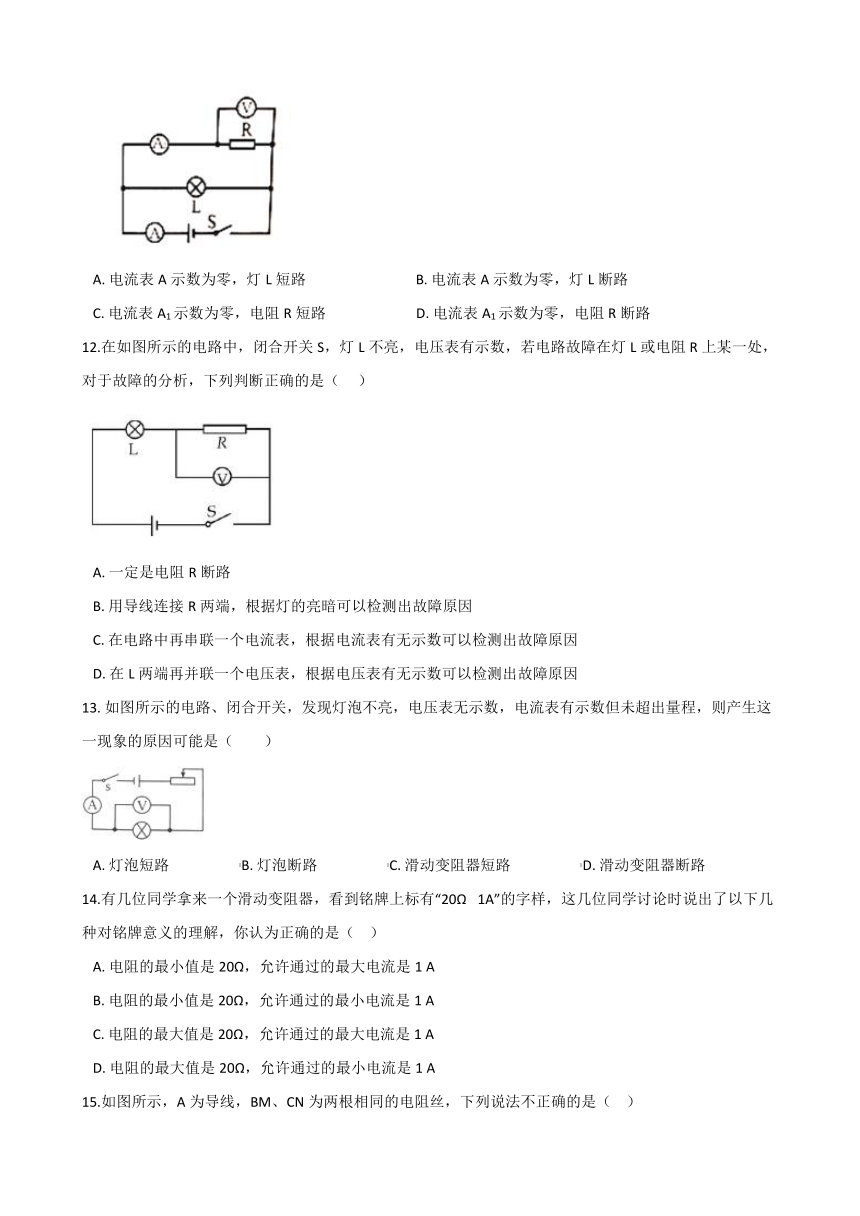

11.?如图所示的电路图，电源电压保持不变，开关S闭合时，发现图中只有两个表的指针发生偏转，电路中的电阻R或等L只有一个出现故障，则可能是（　　）
A.?电流表A示数为零，灯L短路????????????????????????????????B.?电流表A示数为零，灯L断路
C.?电流表A1示数为零，电阻R短路??????????????????????????D.?电流表A1示数为零，电阻R断路
12.在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数，若电路故障在灯L或电阻R上某一处，对于故障的分析，下列判断正确的是（???
）
A.?一定是电阻R断路
B.?用导线连接R两端，根据灯的亮暗可以检测出故障原因
C.?在电路中再串联一个电流表，根据电流表有无示数可以检测出故障原因
D.?在L两端再并联一个电压表，根据电压表有无示数可以检测出故障原因
13.?如图所示的电路、闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（　　）
A.?灯泡短路????????????????????B.?灯泡断路????????????????????C.?滑动变阻器短路????????????????????D.?滑动变阻器断路
14.有几位同学拿来一个滑动变阻器，看到铭牌上标有“20Ω?
1A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是（??
）
A.?电阻的最小值是20Ω，允许通过的最大电流是1
A
B.?电阻的最小值是20Ω，允许通过的最小电流是1
A
C.?电阻的最大值是20Ω，允许通过的最大电流是1
A
D.?电阻的最大值是20Ω，允许通过的最小电流是1
A

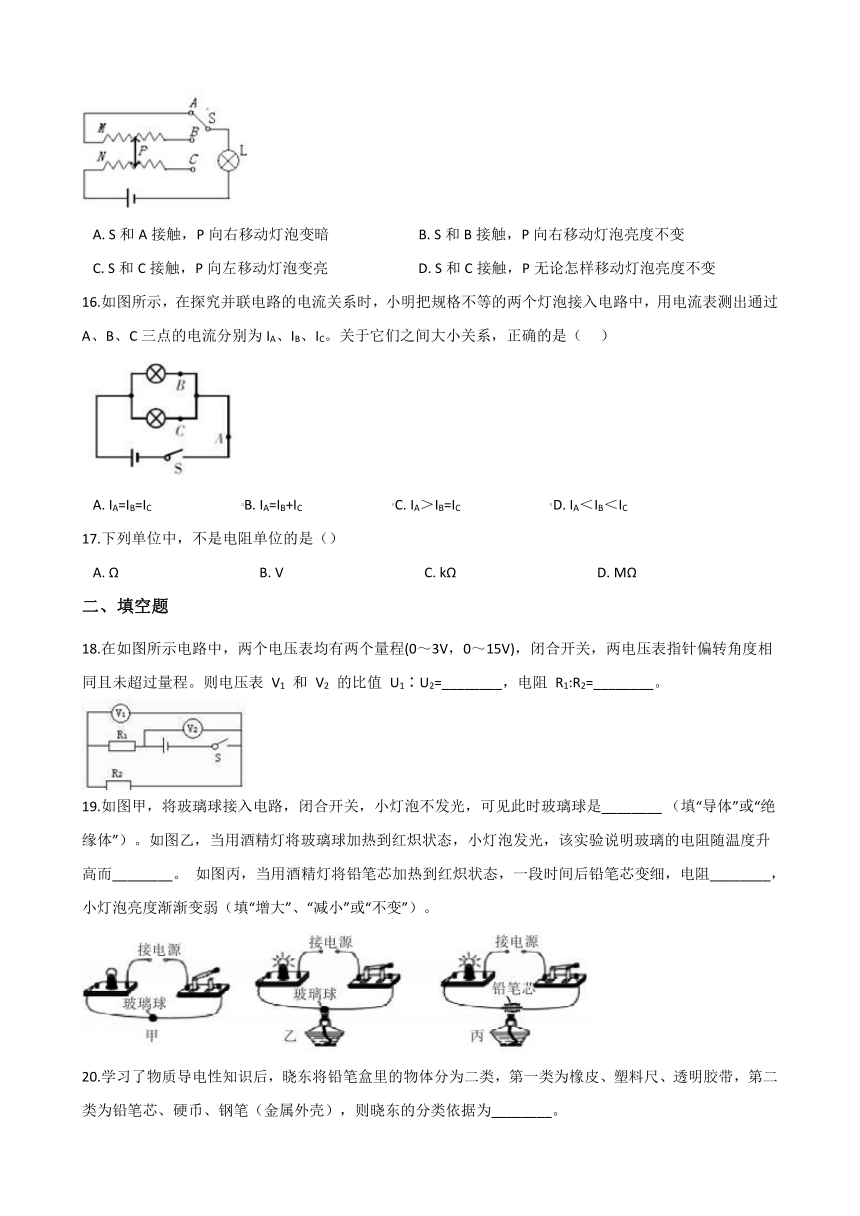

15.如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（??
）
A.?S和A接触，P向右移动灯泡变暗??????????????????????????B.?S和B接触，P向右移动灯泡亮度不变
C.?S和C接触，P向左移动灯泡变亮??????????????????????????D.?S和C接触，P无论怎样移动灯泡亮度不变
16.如图所示，在探究并联电路的电流关系时，小明把规格不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC。关于它们之间大小关系，正确的是（???
）
A.?IA=IB=IC??????????????????????????B.?IA=IB+IC??????????????????????????C.?IA＞IB=IC??????????????????????????D.?IA＜IB＜IC
17.下列单位中，不是电阻单位的是（）
A.?Ω?????????????????????????????????????????B.?V?????????????????????????????????????????C.?kΩ?????????????????????????????????????????D.?MΩ
二、填空题
18.在如图所示电路中，两个电压表均有两个量程(0～3V，0～15V)，闭合开关，两电压表指针偏转角度相同且未超过量程。则电压表
V1
和
V2
的比值
U1∶U2=________，电阻
R1:R2=________。
19.如图甲，将玻璃球接入电路，闭合开关，小灯泡不发光，可见此时玻璃球是________?（填“导体”或“绝缘体”）。如图乙，当用酒精灯将玻璃球加热到红炽状态，小灯泡发光，该实验说明玻璃的电阻随温度升高而________。
如图丙，当用酒精灯将铅笔芯加热到红炽状态，一段时间后铅笔芯变细，电阻________，小灯泡亮度渐渐变弱（填“增大”、“减小”或“不变”）。
20.学习了物质导电性知识后，晓东将铅笔盒里的物体分为二类，第一类为橡皮、塑料尺、透明胶带，第二类为铅笔芯、硬币、钢笔（金属外壳），则晓东的分类依据为________。

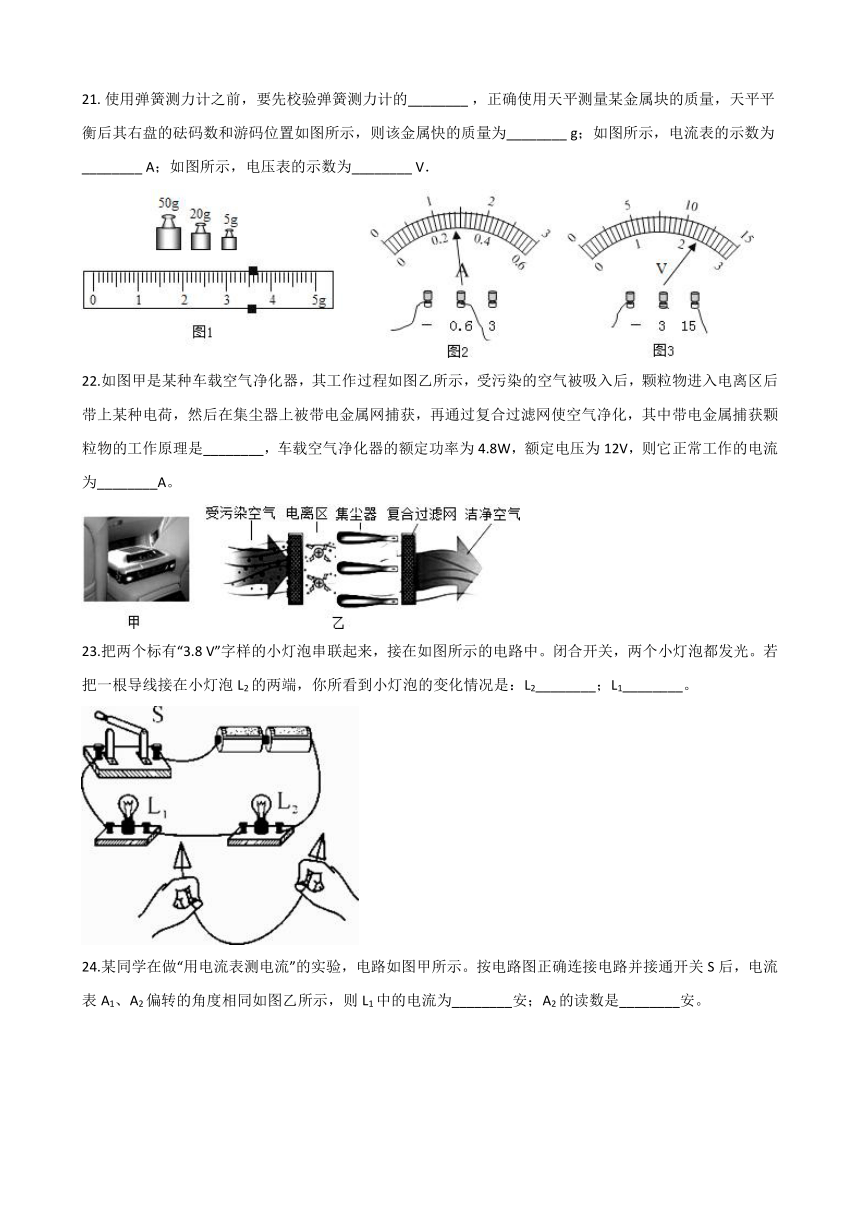

21.?使用弹簧测力计之前，要先校验弹簧测力计的________?，正确使用天平测量某金属块的质量，天平平衡后其右盘的砝码数和游码位置如图所示，则该金属快的质量为________?g；如图所示，电流表的示数为________?A；如图所示，电压表的示数为________?V．
22.如图甲是某种车载空气净化器，其工作过程如图乙所示，受污染的空气被吸入后，颗粒物进入电离区后带上某种电荷，然后在集尘器上被带电金属网捕获，再通过复合过滤网使空气净化，其中带电金属捕获颗粒物的工作原理是________，车载空气净化器的额定功率为4.8W，额定电压为12V，则它正常工作的电流为________A。
23.把两个标有“3.8
V”字样的小灯泡串联起来，接在如图所示的电路中。闭合开关，两个小灯泡都发光。若把一根导线接在小灯泡L2的两端，你所看到小灯泡的变化情况是：L2________；L1________。
24.某同学在做“用电流表测电流”的实验，电路如图甲所示。按电路图正确连接电路并接通开关S后，电流表A1、A2偏转的角度相同如图乙所示，则L1中的电流为________安；A2的读数是________安。
25.两只定值电阻，甲标有“10
Ω
1
A”，乙标有“15
Ω
0.6
A”，把它们串联在同一电路中，电路中允许通过的最大电流为________A，两端允许加的最大电压为________V。
三、实验探究题
26.用如图所示的电路来探究串联电路的电压特点时：
（1）实验中应选择规格________（填“相同”或“不相同”）的灯泡。
（2）用电压表分别测出L1和L2两端电压及串联总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录在如表中。分析实验数据，可得到串联电路的电压特点是________（用公式写出）。
实验次数
U1/V
U2/V
U/V
1
2.3
0.7
3.0
2
2.0
1.0
3.0
3
1.7
1.3
3.0
（3）进行多次实验的主要目的是________（填“寻找普遍规律”或“减小实验误差”）。
四、解答题
27.小明在做如下图所示的电学实验过程中，不慎把电路中的L2的玻璃泡打碎了，此时他惊奇的发现：这个小灯泡几乎不发光，可另一个灯L1反而更亮了。你认为L2变暗、L1反而更亮的原因是什么？请用有关的科学知识加以解释。
?
28.现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。
测量项目
完全干燥时
出汗或潮湿时
手与手之间电阻
200千欧
5千欧
手与脚之间电阻
300千欧
8.8千欧
手与塑料鞋底之间电阻
8000千欧
10千欧
如图所示，用电器R为44欧姆，接在电压为220伏的电源上，电路中还有额定电流为10安的熔断丝（俗称保险丝，电阻忽略不计）。则：
（1）只有用电器R接入电路时，通过熔断丝的电流为多少？
（2）一个潮湿的人赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多大？并分析为什么熔断丝不会断。
答案解析部分
一、单选题
1.
B
解答：A、中学生的质量在50kg左右，受到的重力大约为G=mg=50kg×10N/kg=500N左右．故A不符合实际；
B、人的体温在37℃左右，温水的温度略高于体温，在40℃左右．故B符合实际；
C、台灯的额定功率在40W左右，正常发光的电流在I==≈0.2A左右．故C不符合实际；
D、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm=800mm左右．故D不符合实际．
故选B．
分析：此题考查对生活中常见物体物理量的估测，结合对生活的了解和对物理单位的认识，必要时进行相关的计算，找出符合实际的选项．
2.
C
解答：解：A、摩擦起电不是创造了电荷，而是电荷的转移，故错误；
B、据课本可知，毛皮摩擦过的橡胶棒带负电，故错误；
C、毛皮摩擦过的橡胶棒带负电，由于毛皮摩擦过的橡胶棒靠近吸管时，橡胶棒排斥吸管，即说明吸管带负电，故正确；
D、由于吸管带负电，据摩擦起电的特点可知，与吸管摩擦过的餐巾纸带正电，故错误；
故选C．
分析：（1）毛皮摩擦过的橡胶棒带负电；摩擦起电的过程中失去电子的带正电，得到电子的带负电．
（2）同种电荷相斥，异种电荷相吸；
3.
C
解答：
AB、导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关；故AB错误；
C、将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故C正确；
D、将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D错误．
故选C．
分析：影响电阻大小的因素有导体的材料、长度、横截面积，与导体两端的电压、通过的电流无关；材料和温度不变时，导线越长、横截面积越小电阻越大．
4.
C
解答：根据滑动变阻器工作的原理及使用规则。滑动变阻器在使用过程中，当滑片移动时，接入电路中电阻线的长度变长，电阻变大，在电压不变的情况下，根据欧姆定律可知，电流变小；当移动滑片，若接入电路中电阻线的长度变短，电阻变小，在电压一定的时候，电流就变大，由图可知，A、B、D不符合题意。
故选C。
分析：（1）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，其在电路中的作用是通过改变电路中电阻线的长度来改变电阻的大小，从而改变电路中的电流，电源电压不变，电阻变大，则电流变小，电阻变小则电流变大．（2）哪一段电阻丝被接入电路中是由下面的接线柱决定的，接入电路的电阻丝就是下面被连接的接线柱与滑片P之间的部分。
5.
A
分析：将各个选项中的故障代入电路，分析可能出现的现象，哪个与实际情况相同，哪个就是正确选项。
解答：灯泡L1与L2并联，电压表测L2的电压，电流表测L2的电流。
A.如果电流表断路，那么将没有电流经过灯泡L2和电压表，因此电压表没有示数，灯泡L2不发光，但是灯泡L1不受影响，故A正确；
B.如果L2断路，那么电流表与电压表串联，由于电阻很大，所以电流很小，因此电流表几乎没有示数，但是电压表的示数接近电源电压，故B错误；
C.如果电压表短路，那么灯泡L2与灯泡L1都会被短路，因此灯泡L1不会发光，故C错误；
D.如果L2短路，那么灯泡L1与电压表都会被短路，因此灯泡L1不会发光，故D错误。
故选A。
6.
A
分析：导体的电阻与长度成正比，与横截面积成反比，据此分析对折后的电阻和原来电阻的关系。
解答：这根导线对折后，长度变为原来的一半，那么电阻也会变为原来的一半，即：；
将它们对折并联后，横截面积变为原来的2倍，那么电阻又变成原来的一半，即：。
故选A。
7.
C
解答：电流从电源正极出发后，首先要分叉，一条流入上面灯泡，再流入开关；另一条流入下面灯泡，然后两条路径汇合在一起，流入电源负极．故画电路图C图一致．
分析：根据电流流向法先判断出两个灯泡的连接方式，再看开关的位置后，即可得出哪个图是正确的.
8.
C
分析：（1）如果两个用电器相互影响，那么它们串联；如果两个用电器不相互影响，那么它们并联；
（2）在并联电路中，干路开关控制所有用电器；支路上的开关，只能控制它所在支路上的用电器，据此分析判断。
解答：（1）供水电机在工作时，灯泡可能不发光，因此二者不相互影响，那么电机和灯泡并联；
（2）开关S1和开关S2只能控制电机，不能控制灯泡，所以这两个开关应该与电机串联在一条支路上；无论哪个开关闭合，供水电机都能工作，因此两个开关不相互影响，因此它们为并联；
（3）开关S3只能控制灯泡，因此它与灯泡串联在同一支路上。
故C正确，而A、B、D错误。
故选C。
?
9.
D
分析：电路由电源、开关、导线、用电器组成，分析题意，然后答题．
解答：解：在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，手机电池相当于用电器；
故选D．
10.
B
分析：在串联电路中，电压的分配与电阻成正比，即。
解答：根据公式得到：
；
解得：U2=6V。
故选B。
11.
D
解答：解：A、若灯L短路，电流表A1和电压表均被短路，此两表均无示数；电流表A相当于直接接在电源两极上，且示数很大．故A不符合题意；
B、若灯L断路，电流经过电流表A、A1、电阻R回负极，电压表测量R两端电压，因此电压表和两个电流表都有示数，故B不符合题意；
C、若电阻R短路，电压表示数变为零，两个电流表都有示数；故C不符合题意；
D、若电阻R断路，电压表的正负接线柱通过灯丝、导线接在电源正负极上，电压表有示数；电流表A1测量的是通过电阻R的电流，示数为0，电流表A测干路上的电流，故电流表A有示数，符合题意．
故选D．
分析：由题知，电路中只有两个电表的指针发生偏转，另一个指针不偏转；电路中的电阻R或灯L有一个出现了故障：
若电阻R开路，电压表的正负接线柱通过灯丝、导线接在电源正负极上，电压表有示数；电压表的电阻无限大，使得电路中的电流为0，A1示数为零；
若电阻R短路，电压表示数变为零，两个电流表都有示数；
若电灯开路，电压表有示数；电流表A有示数；
若电灯短路，电压表测量的是电阻两端的电压，有示数；电流表测量的是通过电阻R的电流，也有示数．
12.
C
分析：对各个选项中的故障进行分析，推测可能出现的现象，然后与题干比较即可。
解答：A.闭合开关S，灯L不亮，电压表有示数，说明电压表的两极与电源的两极相连，故障可能是电阻R断路，也可能是灯泡短路，故A错误；
B.若灯泡L短路，用导线连接R两端时，电源被短路，不仅灯泡不亮，而且烧坏电源，故B错误；
C.在电路中串联一个电流表，如果电流表有示数，那么说明灯泡有示数，那么说明灯泡被短路；如果电流表没有示数，说明电阻R断路，故C正确；
D.在灯泡L两端并联一个电压表，如果电压表无示数，那么可能是灯泡短路，也可能是R断路，无法确定故障原因，故D错误。
故选C。
13.
A
解答：解：根据电路图可知，灯泡和滑动变阻器串联，电压表测量灯泡两端电压，电流表测量电路电流．
A、如果小灯泡发生短路，电流表有示数且较大，电压表示数为零，符合题意；
B、如果小灯泡发生了断路，则电路为断路，电流表示数为零，电压表测量电源电压，不符合题意；
C、如果滑动变阻器短路，电路中电流将会很大，电流表、电压表都有示数，不符合题意；
D、如果滑动变阻器断路，电流表、电压表都无示数，不符合题意．
故选A．
分析：电流表有示数，说明整个电路是通路，电压表无示数，说明电压表并联部分发生了短路．
14.
C
分析：滑动变阻器的铭牌上标有“20Ω
1A”的字样，其含义是滑动变阻器连入电路的最大阻值，允许通过的最大电流．
解答：解：铭牌上标有“20Ω
1A”，含义是滑动变阻器的接入电路的电阻范围0﹣20Ω，电阻的最大值是20Ω，允许通过的最大电流是1A．
故选C．
15.
C
分析：移动滑片时只有改变连入电路的电阻的长度，才能改变连入电路的电阻的大小，从而改变灯泡的亮度．
解答：解：A、S和A接触，MN电阻丝接入电路，P向右移动，MN的长度增大，则电路中的电阻变大，由欧姆定律可知，电路中的电流将变小，即灯泡变暗；故A正确；
B、S和B接触，BN电阻丝接入电路，P向右移动时，BN的长度不变，即电路中的电阻不变，则由欧姆定律可知，电路中的电流不变，即灯泡亮度不变；故B正确；
CD、S和C接触，CN电阻丝接入电路，P无论怎样移动，CN的长度均不变，即电路中的电阻不变，则由欧姆定律可知，电路中的电流不变，即灯泡亮度不变；故C错误，D正确．
故选C．
16.
B
分析：根据并联电路的电流规律分析解答。
解答：根据图片可知，两个灯泡并联，B点为上面灯泡的电流，C点为下面灯泡的电流，而A点为干路电流；根据并联电路中，干路电流等于各支路电流之和可知，它们之间的大小关系为：
IA=IB+IC
。
故选B。
17.
B
解答：据课本知识可知，电阻的单位有Ω、kΩ、MΩ，故ACD是电阻的单位但不符合题意；而V是电压的单位，故B符合题意．
故选B．
分析：据课本的基本知识可知，电阻的单位有Ω、kΩ、MΩ，据此分析即可判断．
二、填空题
18.
1:5；4:1
分析：先分析出两个电压表分别测量的量，然后根据电压表刻度的特点得出两者示数的关系；再根据串联电路的特点得出电阻的比值。
解答：这是一个串联电路，电压表V1与
R2并联，测量R2两端的电压，电压表V2与电源并联，测量电源电压，所以U2大于U1
，
因为电压表大小刻度之间电压是5倍的关系，所以根据“两电压表指针偏转角度相同且未超过量程”可知U1:U2=1:5；根据U1:U2=1:5可知，R1两端的电压与R2两端的电压之比为1:4，因为串联电路是一个分压电路，各电阻两端的电压与电阻成反比，所以可得
R1:R2=4:1。
故答案为：1:5；4:1
19.
绝缘体；减小；增大
分析：（1）容易导电的物体叫导体，不容易导电的物体叫绝缘体；
（2）灯泡发光了，说明通过它的电流变大了，而灯丝的电阻变小了，据此分析解答；
（3）导体的电阻与长度成正比，与横截面积成反比，据此分析解答。
解答：（1）将玻璃球接入电路，闭合开关，小灯泡不发光，说明玻璃球不容易导电，那么玻璃球是绝缘体；
（2）当用酒精灯将玻璃球加热到红炽状态，小灯泡发光，该实验说明玻璃的电阻随温度升高而减小；
（3）当用酒精灯将铅笔芯加热到红炽状态，一段时间后铅笔芯变细，根据导体电阻与横截面积成反比可知，此时电阻变大，因此小灯泡亮度逐渐减弱。
20.
导体和绝缘体
(导电能力)
分析：容易导电的物体叫导体，不容易导电的物体叫绝缘体。
解答：解：（1）橡皮、塑料尺、透明胶带不容易导电，是绝缘体；
（2）铅笔芯、硬币、钢笔（金属外壳）容易导电，是导体。
故答案为：导体和绝缘体
(导电能力)。
21.
指针是否指在零刻线上；78.5；0.28；11.5
解答：（1）弹簧测力计使用之前，先要观察指针是否指在零刻线上．
（2）图1中天平标尺的分度值为0.1g，盘中砝码的总质量是50g+20g+5g=75g，游码在标尺上对应的刻度值是3.5g；则金属块的质量是75g+3.5g=78.5g．
（3）由图2知：电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为I=0.28A；
由图3知：电压表选择0～15V量程，每一个大格代表5V，每一个小格代表0.5V，电压为U=11.5V．
故答案为：指针是否指在零刻线上；78.5；0.28；11.5．
分析：（1）弹簧测力计是测量力的工具，使用时注意量程和分度值，观察指针是否指在零刻线，否则就需要调零；
（2）弄清楚天平标尺上的分度值，物体的质量=砝码的质量+游码对应的刻度；
（3）电压表和电流表读数：首先确定选择的量程，然后明确分度值，弄清楚每一个大格和每一个小格各代表多大电压或电流，最后根据指针所指位置读数．
22.
异种电荷相互吸引；0.4
分析：本题考查了空气净化器的工作原理和电功率公式的应用，是一道较为简单的应用题（1）同种电荷相互排斥，异种电荷相互吸引；（2）车载空气净化器正常工作时的功率和额定功率相等，根据P=UI求出正常工作的电流。
解答：（1）颗粒物所带电荷与集尘器带电金属网所带电荷电性相反，异种电荷相互吸引，因此颗粒物被电网捕获；
（2）由P=UI可得，车载空气净化器正常工作的电流：
故答案为：异种电荷相互吸引；0.4。
23.
熄灭；变亮
分析：用电器中有电流通过时，用电器能够工作；将用电器两端用导线直接连接，会造成用电器短路，用电器不能工作。
解答：由图知：闭合开关，两只灯泡串联，都发光。若把一根导线接在小灯泡L2的两端，L2被短路不能发光，但L1仍然有电流通过，照常发光。同时电源电压全部加在L1两端，所以L1变亮。
故答案为：（1）熄灭；（2）变亮。
24.
2；2.5
分析：该电路为并联电路，干路中的电流等于各支路电流之和，所以A1的量程为0-0.6A，A2的量程为0-3A，分别读出电流值即可．
解答：因为A1测量L2中的电流，A2测量干路中的电流，且I1=0.5A，I2=2.5A，则L1中的电流为：2.5A-0.5A=2A；
故答案为：2；2.5．
25.
0.6；15
分析：（1）串联电路中，各处电流都相等，因此电路允许通过的最大电流等于几个电阻中最小的额定电流；
（2）已知通过电路的最大电流，根据U总=I总R总计算出此时电路上的最大电压即可。
解答：因为0.6A<1A，
所以串联时，电路中允许通过的最大电流为0.6A；
此时两端允许加的最大电压为：U总=I总R总=0.6A×（10Ω+15Ω）=15V。
三、实验探究题
26.
（1）不相同
（2）U=U1+U2
（3）寻找普遍规律
分析：（1）在进行科学研究时，应该选择不同的实验器材完成实验，避免出现特殊的实验数据，对最终得到的实验结论产生影响；
（2）将每组对应的
U1、U2
相加，然后与总电压U进行比较得出结论；
（3）在物理学中，进行多次实验主要有两个目的：①求平均值减小误差；②寻找普遍规律。
解答：（1）实验中应选择规格不相同的灯泡。
（2）将三组数据中的
U1、U2
相加，它们的和都等于电源电压3V，因此得到串联电路的电压特点：
U=U1+U2
；
（3）进行多次实验的主要目的是：寻找普遍规律。
四、解答题
27.
L2玻璃泡打碎后，由于热传递，灯丝散热，温度迅速下降，L2电阻减小；而L1电阻不变，L1、L2串联，电压跟电阻成正比，总电压不变，导致L2两端电压减小，L1两端电压增大；L2的实际功率减小，L1的实际功率增大，所以，L2变暗，L1变亮
分析：小灯泡的玻璃外壳破碎后
,
电流通过灯丝产生的热量会随时散发
,
灯丝温度较低
,
电阻减小。由串联电路特点可以知道
,
另一个小灯泡两端的电压变大
,
从而导致其实际功率变大。
解答：L2玻璃泡打碎后，由于热传递，灯丝散热，温度迅速下降，L2电阻减小；而L1电阻不变，L1、L2串联，电压跟电阻成正比，总电压不变，导致L2两端电压减小，L1两端电压增大；L2的实际功率减小，L1的实际功率增大，所以，L2变暗，L1变亮。
28.
（1）只有用电器R接入电路时，通过电路的电流：；
（2）解：通过人体的电流是0.025A
而此时通过保险丝的电流I′=I+I人=5A+0.025A=5.025A<10A
保险丝不会熔断，所以保险丝不能救人命
分析：（1）根据欧姆定律计算通过熔断丝的电流；
（2）根据表格确定潮湿的人手和脚之间的电阻，然后根据计算出通过人体的电流。
?
?
?
?
此时人体和用电器并联，根据并联电路的电流特点I总=I+I人计算通过保险丝的电流即可。
?
解答：（1）只有用电器R接入电路时，通过电路的电流：；
（2）根据表格可知，潮湿的人手和脚之间的电阻大约为8.8kΩ=8800Ω；
那么通过人体的电流为：；
那么通过保险丝的电流：I′=I+I人=5A+0.025A=5.025A<10A；
则保险丝不会熔断，所以保险丝不能救人命。
?
