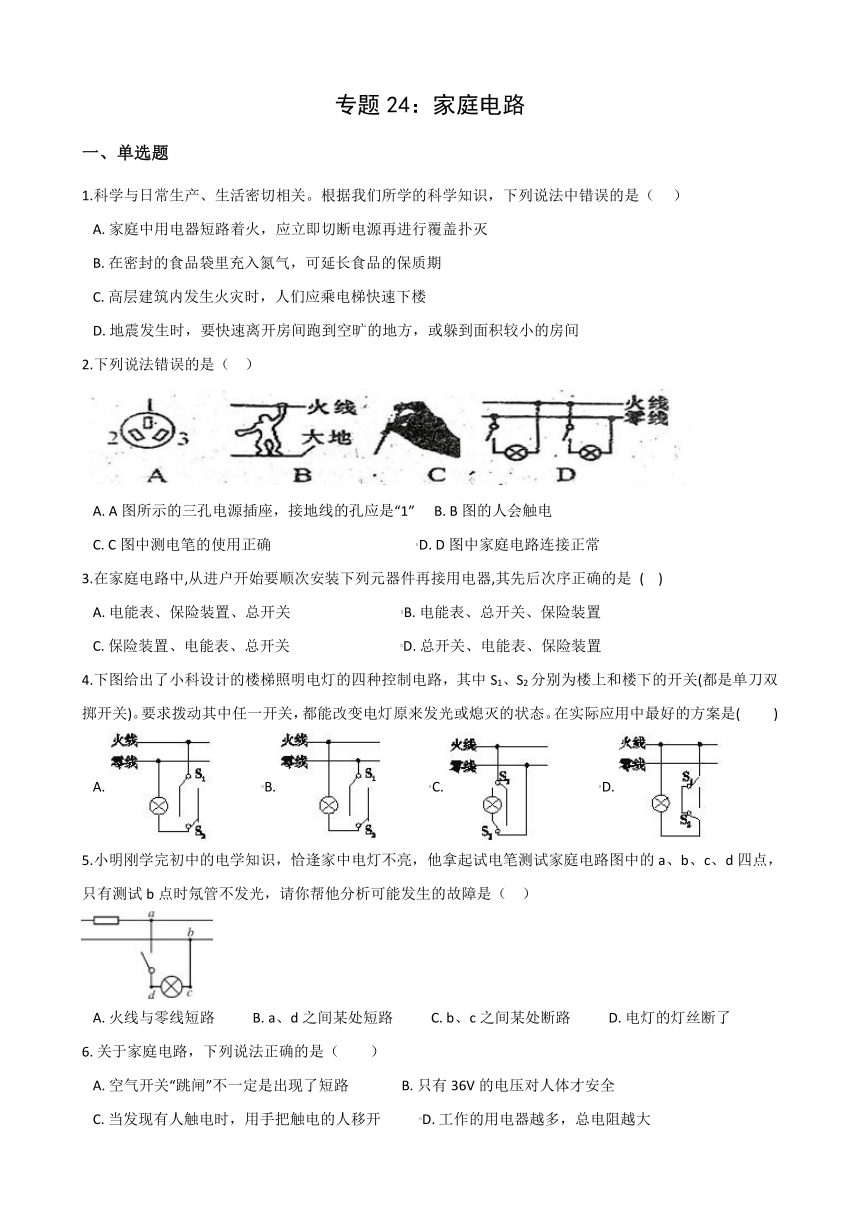

专题24：家庭电路
一、单选题
1.科学与日常生产、生活密切相关。根据我们所学的科学知识，下列说法中错误的是（???
）
A.?家庭中用电器短路着火，应立即切断电源再进行覆盖扑灭
B.?在密封的食品袋里充入氮气，可延长食品的保质期
C.?高层建筑内发生火灾时，人们应乘电梯快速下楼
D.?地震发生时，要快速离开房间跑到空旷的地方，或躲到面积较小的房间
2.下列说法错误的是（??
）
A.?A图所示的三孔电源插座，接地线的孔应是“1”?????B.?B图的人会触电
C.?C图中测电笔的使用正确??????????????????????????????????????????D.?D图中家庭电路连接正常
3.在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是
(??
)
A.?电能表、保险装置、总开关????????????????????????????????B.?电能表、总开关、保险装置
C.?保险装置、电能表、总开关????????????????????????????????D.?总开关、电能表、保险装置
4.下图给出了小科设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关(都是单刀双掷开关)。要求拨动其中任一开关，都能改变电灯原来发光或熄灭的状态。在实际应用中最好的方案是(
?
??
)
A.???????????????B.???????????????C.???????????????D.?
5.小明刚学完初中的电学知识，恰逢家中电灯不亮，他拿起试电笔测试家庭电路图中的a、b、c、d四点，只有测试b点时氖管不发光，请你帮他分析可能发生的故障是（??
）
A.?火线与零线短路???????????B.?a、d之间某处短路???????????C.?b、c之间某处断路???????????D.?电灯的灯丝断了
6.?关于家庭电路，下列说法正确的是（　　）
A.?空气开关“跳闸”不一定是出现了短路???????????????B.?只有36V的电压对人体才安全
C.?当发现有人触电时，用手把触电的人移开???????????D.?工作的用电器越多，总电阻越大

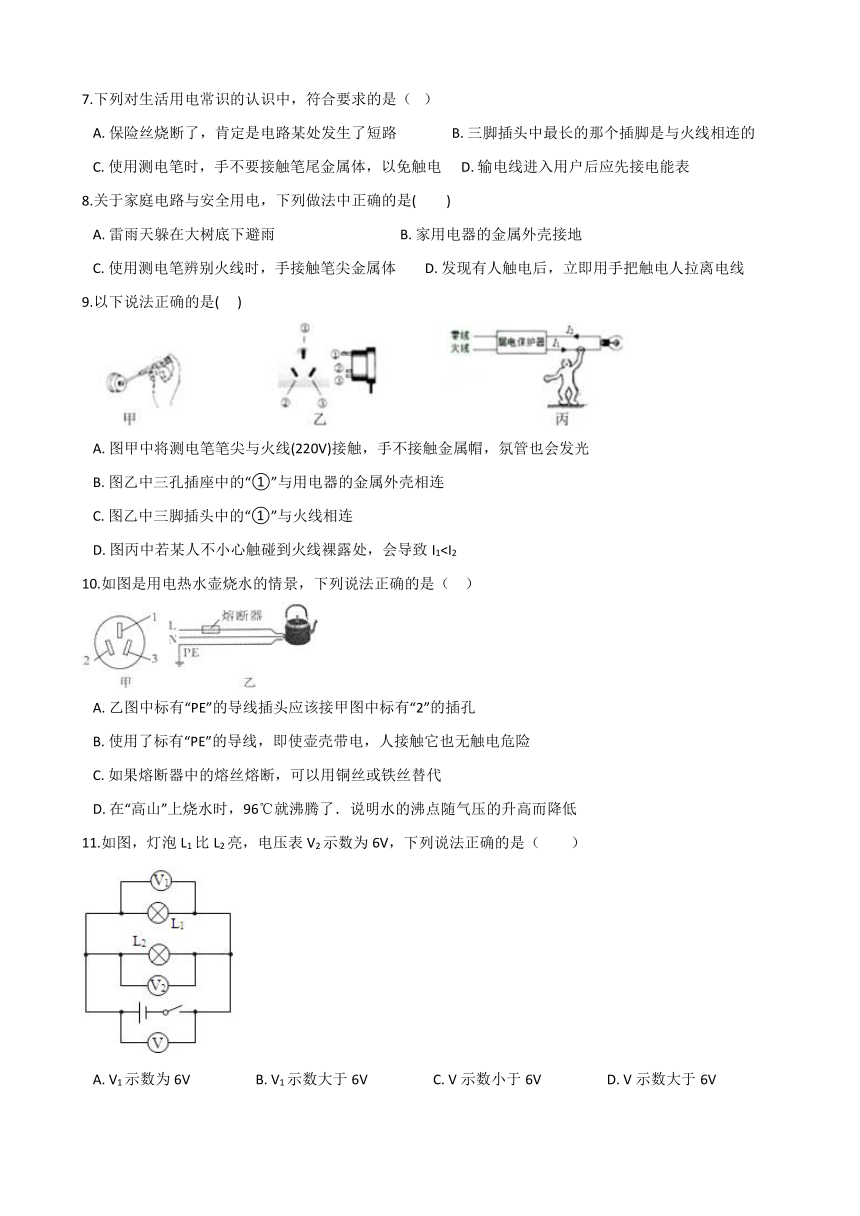

7.下列对生活用电常识的认识中，符合要求的是（?
）
A.?保险丝烧断了，肯定是电路某处发生了短路????????????????B.?三脚插头中最长的那个插脚是与火线相连的
C.?使用测电笔时，手不要接触笔尾金属体，以免触电?????D.?输电线进入用户后应先接电能表
8.关于家庭电路与安全用电，下列做法中正确的是(
?
?
)
A.?雷雨天躲在大树底下避雨????????????????????????????????????B.?家用电器的金属外壳接地
C.?使用测电笔辨别火线时，手接触笔尖金属体????????D.?发现有人触电后，立即用手把触电人拉离电线
9.以下说法正确的是(???
)
A.?图甲中将测电笔笔尖与火线(220V)接触，手不接触金属帽，氛管也会发光
B.?图乙中三孔插座中的“①”与用电器的金属外壳相连
C.?图乙中三脚插头中的“①”与火线相连
D.?图丙中若某人不小心触碰到火线裸露处，会导致I110.如图是用电热水壶烧水的情景，下列说法正确的是（??
）
A.?乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔
B.?使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险
C.?如果熔断器中的熔丝熔断，可以用铜丝或铁丝替代
D.?在“高山”上烧水时，96℃就沸腾了．说明水的沸点随气压的升高而降低
11.如图，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（　　）
?
A.?V1示数为6V???????????????????B.?V1示数大于6V???????????????????C.?V示数小于6V???????????????????D.?V示数大于6V

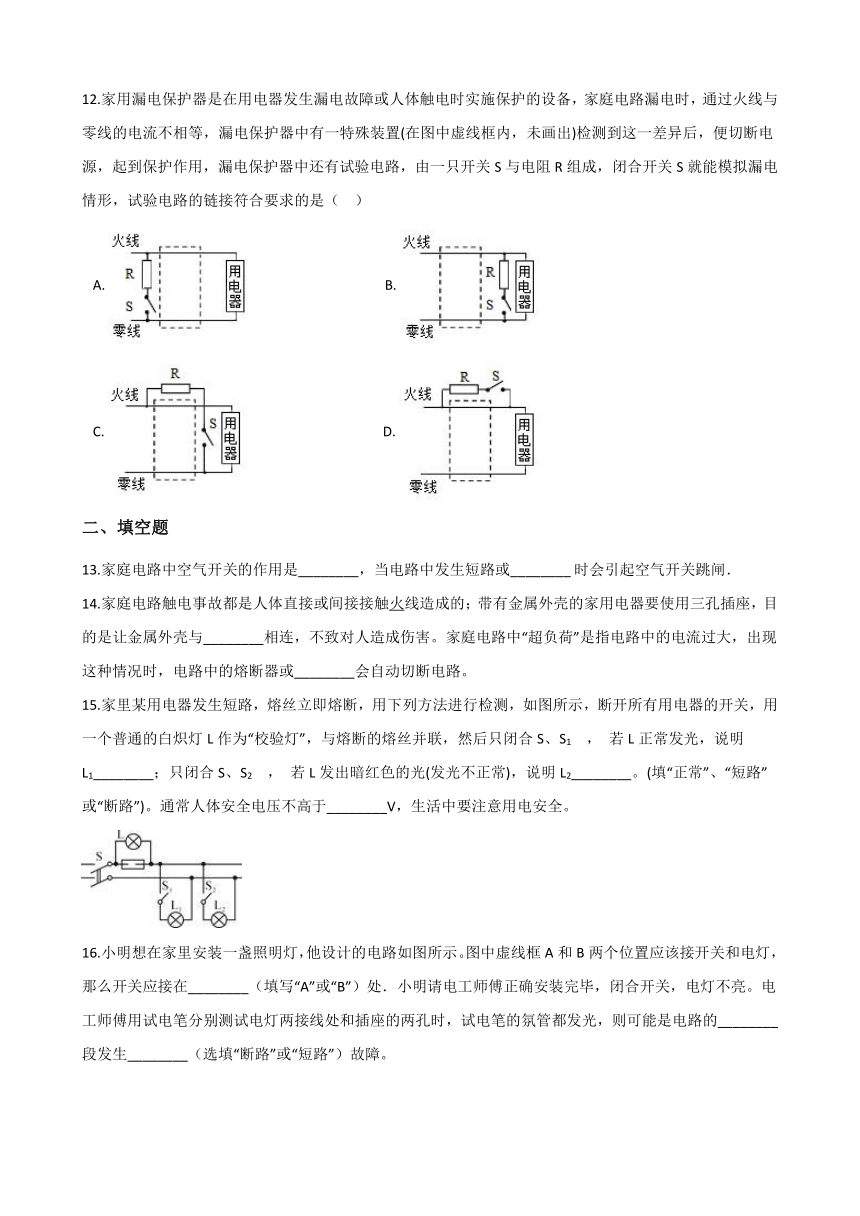

12.家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的链接符合要求的是（??
）
A.????????????????????????????????????????B.?
C.???????????????????????????????????????D.?
二、填空题
13.家庭电路中空气开关的作用是________，当电路中发生短路或________?时会引起空气开关跳闸．
14.家庭电路触电事故都是人体直接或间接接触火线造成的；带有金属外壳的家用电器要使用三孔插座，目的是让金属外壳与________相连，不致对人造成伤害。家庭电路中“超负荷”是指电路中的电流过大，出现这种情况时，电路中的熔断器或________会自动切断电路。
15.家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1
，
若L正常发光，说明L1________；只闭合S、S2
，
若L发出暗红色的光(发光不正常)，说明L2________。(填“正常”、“短路”或“断路”)。通常人体安全电压不高于________V，生活中要注意用电安全。
16.小明想在家里安装一盏照明灯，他设计的电路如图所示。图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在________（填写“A”或“B”）处．小明请电工师傅正确安装完毕，闭合开关，电灯不亮。电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氛管都发光，则可能是电路的________段发生________（选填“断路”或“短路”）故障。
17.小明想在家里安装一盏照明灯，他设计的电路如图所示．图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在________
（填写“A”或“B”）处．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的________
段发生________
（填“断路”或“短路”）故障．
三、解答题
18.大家知道，洗衣机的插头上有三个金属片，插座也是三眼的，其中有一个较长不一定粗的是接地金属片，三导线将它与洗衣机的金属外壳连接，“一旦插入插座，也就将洗衣机外壳与大地相连通。请说明为什么三眼插头比两眼插头更安全.
19.小刚的爸爸在自家盖的房间里安装了一盏“220V
100W”的顶灯和一盏“220V
5W”的壁灯．他打算把这两盏灯并联，用一个普通的拉线开关来控制．但接完后，合上闸刀开关，发现壁灯亮．顶灯不亮．他拉了一下开关S，结果不亮的灯亮了，而原来亮的灯却不亮了，再拉一下开关S，又恢复了原状．试画出他错接的电路图．
20.今年小科家造了新房，电工师傅安装完成家庭电路，回答下列问题
（1）请你将图中的元件连成符合安全用电原则的照明电路；

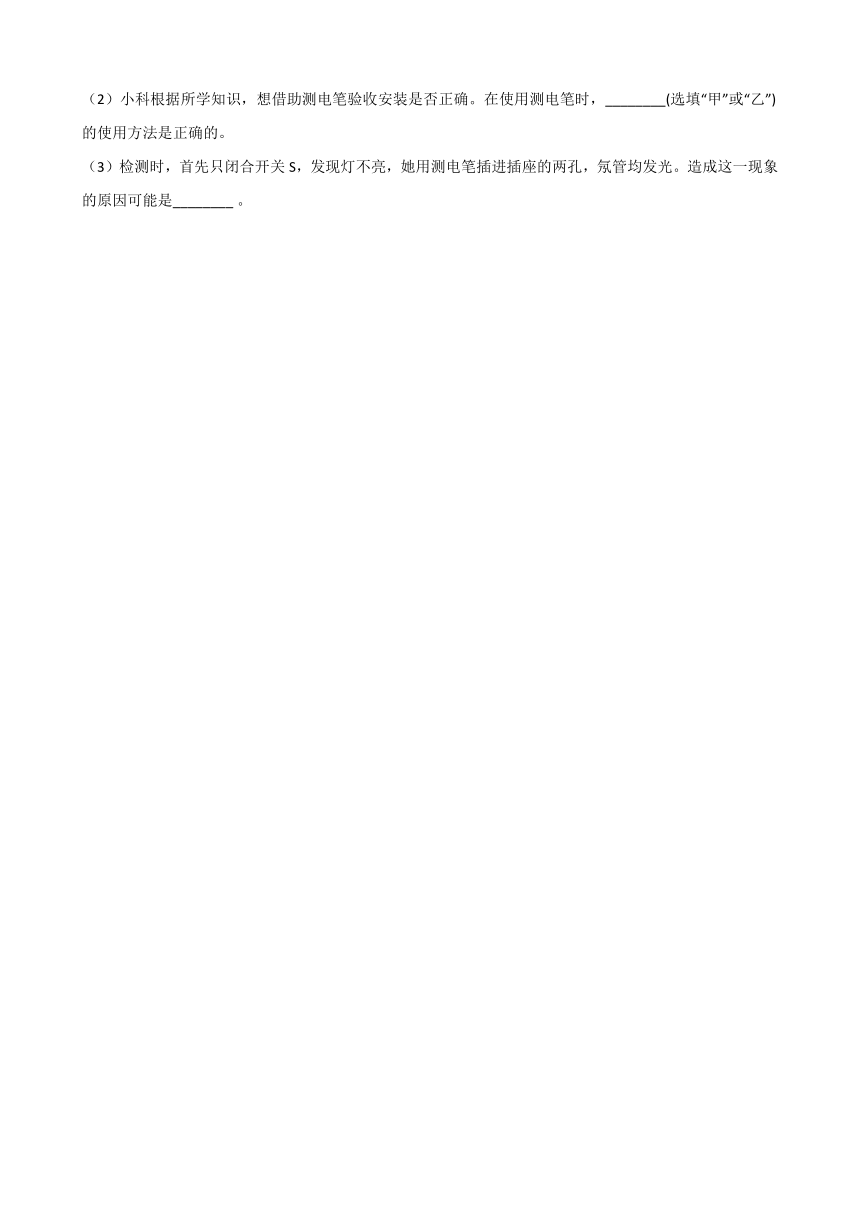

（2）小科根据所学知识，想借助测电笔验收安装是否正确。在使用测电笔时，________(选填“甲”或“乙”)的使用方法是正确的。
（3）检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因可能是________?。
答案解析部分
一、单选题
1.
C
分析：本题考查安全用电基础知识；氮气的作用；停电时电梯的安全性；发生地震时人如何保护自己.
解答：?
A、家庭中用电器短路着火，应立即切断电源，因为不切断电源等于着火根源没有根除，A正确，不符合题意。
?
B、氮气对人体无害，也不会和其他食品发生化学反应，可以保护食品，B正确，不符合题意。
?
C、电梯容易会停电，导致人们无法逃出，消防人员灭火时，水流容易流进电梯导致触电，C错误，符合题意。
?
D、地震时在空旷的地方没有高建筑物，不会被它所伤，躲到面积较小的房间比如卫生间，D正确，不符合题意。
故答案为：C
2.
D
分析：（1）三孔插座接线注意“左零右火中间地”；
（2）当人同时接触火线和零线时，电流会通过人体造成触电；
（3）使用测电笔时，尾部的金属体要与人体接触才能正常工作；
（4）在家庭电路中，开关要接在灯泡和火线之间。
解答：A.A图所示的三孔电源插座，接地线的孔应是“1”，故A正确不合题意；
B.当人同时接触火线和零线时，电流会通过人体造成触电，故B正确不合题意；
C.C图中测电笔的金属体与手指接触，使用方法正确，故C正确不合题意；
D.D图中左边的开关没有接在火线和灯泡之间，故D错误符合题意。
故选D。
3.
B
分析：在家庭电路中，电能表测量整个电路的总电能，不能随便就能切断电源，因此它应该在进户线的第一位；由于保险装置经常会损坏需要更换，为了操作安全，操作时必须切断电源，因此总开关应该在它的前面，据此分析判断即可。
解答：
在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的：电能表、总开关、保险装置，故B正确，而A、C、D错误。
故选B。
4.
A
分析：开关控制灯泡时，火线首先进入开关，然后再进入灯泡，零线直接进入灯泡。
单刀双掷开关的动触头（也就是单刀）一定接在火线和灯泡之间。
解答：A、此时电路处于断开状态，灯泡不能发光，当扳动S2时，电路处于闭合状态，灯泡发光。再扳动S1时，电路又处于断开状态，灯泡不能发光．符合题意；故A正确；
B、灯泡与火线相连，不符合安全用电知识；故B错误；
C、此时电路处于断开状态，灯泡不能发光，当扳动S2时，电路处于断开状态，灯泡仍不能发光，故C错误；
D、此时电路处于闭合状态，灯泡发光，当扳动S2时，电路处于断开状态，灯泡不能发光．再扳动S1时，电路是断路。不符合题意．故D错误。
故答案为：A
5.
C
解答：若A正确，则a、c、d不会发光；闭合开关亦可看成a、d之间某处短路，对电路没有影响，不会导致电灯不亮；若电灯的灯丝断了，c点不会发光，故A、B、D错误．
分析：家庭电路电路故障分析
6.
A
解答：解：A、空气开关“跳闸”不一定是出现了短路，也可能是电路中总功率过大，故A说法正确；
B、只有不高于36V的电压对人体才是安全的，故B说法错误；
C、当发现有人触电时，用手把触电的人移开，这样会造成施救者也触电，应切断电源或使用绝缘物体将电线挑开，故C说法错误；
D、工作的用电器越多，相当于导体并联，总电阻会越小，故D说法错误．
故选A．
分析：（1）家庭电路中电流过大的原因有短路或总功率过大；
（2）不高于36V的电压对人体才是安全的；
（3）发现有人触电时，应先采取措施使人脱离带电体；
（4）电阻越并越小，相当于增大了其横截面积．
7.
D
分析：（1）保险丝熔断的原因是电路中电流过大，电流过大的原因是短路或电路中总功率过大。（2）三孔插座的接法是左零右火上接地，三脚插头的接法是中上的要与用电器外壳相连。（3）测电笔是用来辨别火线和零线的，使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线。（4）家庭电路中电能表的作用是测量家里消耗了多少电能，接在家庭电路的干路上。
解答：A、保险丝烧断，是因为家庭电路中电流过大，而产生电流过大的原因有两个：一是电路发生了短路，另一个是用电器总功率过大，所以选项A的说法不正确；
B、
三脚插头中最长的那个插脚是与地线相连的，故选项B不正确；
C.、如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故选项C不正确；
D、输电线进户后应先接电能表，故选项D正确。
故选：D
8.
B
分析：考查学生安全用电意识
解答：A中雷雨天在大树下躲雨可能会遭受雷击，错误；B中家用电器的金属外壳接地可以防止漏电，符合安全用电原则，正确；C中使用测电笔辨别火线时，如果用手触及测电笔前端的金属探头，电流会直接通过人体而不通过测电笔中的大电阻流向大地，电流过大会造成触电事故，错误；D中发现有人触电后，应立即切断电源，用手把触电人拉离电线会导致施救者也会触电，不符合安全用电原则，错误。
故选B
9.
B
分析：（1）使用测电笔时，尾部的金属体必须与人体接触，才能保证测电笔正常工作；
（2）三孔插座的接线应该是“左零右火中间地”；
（3）根据（2）中分析判断；
（4）根据并联电路的电流规律分析。
解答：图甲中将测电笔笔尖与火线(220V)接触，手不接触金属帽，氛管不会发光，故A错误；
B.图乙中三孔插座中的“①”与用电器的金属外壳相连，故B正确；
C.图乙中三脚插头中的“①”与地线相连，故C错误；
D.图丙中若某人不小心触碰到火线裸露处，那么火线上的电流就是用电器电流和人体电流之和，会导致I1>I2
，
故D错误。
故选B。
10.
B
分析：（1）三脚插头的最上面的脚与用电器的外壳相连，且与对应三孔插座的地线相连；（2）熔丝一般用电阻率大，熔点低的合金制成，不能用铜丝代替；（3）大气压随着高度的增加而减小；
解答：解：AB、据图可知，PE线是地线，所以应该与用电器的外壳相连，即防止外壳带电使人触电，故“PE”的导线插头应该接甲图中标有“1”的插孔，使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险，故A错误，B正确；
C、熔丝一般用电阻率大，熔点低的合金制成，不能用铜丝代替，故C错误；
D、在“高山”上烧水时，96℃就沸腾了．说明水的沸点随着高度的增加而降低，故D错误；
故选B．
11.
A
解答：根据电路可知，两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压，而并联电路两端电压相等，因此电压表V、电压表V1、电压表V2的示数相等，都等于6V．
故选A
分析：由电路图可知，两灯泡并联，根据并联电路的电压特点进行解答
12.
C
分析：在并联电路中，干路电流等于各支路电流之和；分析这个特殊装置在火线和零线中的位置，比较闭合开关后两个位置的电流是否相同即可。
解答：A.特殊装置接在用电器的支路上，无论是否闭合开关，检测到的火线电流和零线电流都相等，故A错误；
B.特殊装置接在干路部分，开关闭合前后，火线和零线电流都相等，故B错误；
C.闭合开关时，通过虚线框内火线的电流小于通过该装置零线的电流,可以模拟漏电情形，故C正确;
D.闭合开关时，虚线框内火线电流仍然等于零线电流，因为导线将电阻R短路，所以闭合开关不影响电路，故D错误。
故选C。
二、填空题
13.
保护电路；总功率过大
分析：当电路中发生短路或用电器总功率过大时，电路中电流过大，空气开关中的电磁铁会产生较强的磁性吸引衔铁，使开关断开，切断电路起到保护电路的作用．
解答：解：
家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起空气开关跳闸．
故答案为：保护电路；总功率过大．
14.
大地；断路器
分析：家庭电路中，各用电器之间是并联的，同时使用的用电器越多，干路中的电流越大，当电路中有过大电流通过时，保险丝发热自动熔断切断电路，从而保护电路的安全。三孔插座的接法：左零右火，中间接地，为防外壳带电，危及人身安全，三孔插座的接地线要保证良好接地。
解答：三孔插座的接法：左零右火，中间接地，为防外壳带电，危及人身安全，三孔插座的接地线要保证良好接地；当电路中有过大电流通过时，保险丝发热自动熔断切断电路，保险丝又叫熔断器和断路器；
故答案为：大地；断路器。
15.
短路；正常；36
分析：（1）当检验灯泡发光而亮度不够，则加在灯泡上必有电压，但此电压应小于220V，则此时应该是检验灯泡与另一电阻（如另一灯泡）串联接在火线与零线之间。当检验灯泡正常发光时，该灯泡两端的电压应为220V，则此时一定是灯泡的一端与火线相接，另一端与零线相接。
（2）对于人体的安全电压是不高于36V的电压。
解答：家用电器工作电压为220V，将一个普通的白炽灯L与那个熔断的熔丝并联，如图所示闭合闸刀开关，然后逐个合上各用电器的开关，若发现校验灯发出暗红色的光?（发光不正常），此校验灯电压应小于220V，则此时应该是检验灯泡与另一电阻（如另一灯泡）串联接在火线与零线之间，故该支路没有短路，故正常。当检验灯泡正常发光时，该灯泡两端的电压应为220V，则此时一定是灯泡L1发生了短路。经验表明，对于人体的安全电压是不高于36V的电压。
故答案为：短路????
正常????
36
16.
b；gf；断路
分析：（1）在家庭电路中，保险丝要接在火线上；开关要接在火线和用电器之间；
（2）如果试电笔接触与零线相连的部分发光，说明零线断路。
解答：（1）因为保险丝必须接在火线上，因此ad是火线，ge是零线；因为开关要接在火线和用电器之间，所以B处是开关，A处是灯泡；
（2）因此f、e两点都与零线相连，正常情况下测电笔都不合发光；而现在测电笔接触这两点时都发光，说明它们共同的零线部分断路了，也就是gf断路。
故答案为：b；gf；断路
17.
B；fg；断路
分析：在家庭电路的连接中要符合安全用电的原则，一般从火线引出支路先接开关，再接电灯，这样连接电灯只有在开关闭合后才工作带电；试电笔可检测电路是否带电，氖管发光说明测试点是带电的。
解答：从火线引出的支路先接开关，进户线有保险丝的是火线，所以开关应接在B处。电灯不亮说明不构成回路，试电笔测试电灯两接线处和插座的两孔时试电笔的氖管都发光，说明ef都已经带电，也就是电流已经通到f处，不能构成回路的原因是fg段发生了断路。
故答案为：B；fg；断路
三、解答题
18.
三眼插头比两眼插头安全.二眼插头漏电时，电流将流经人体.三眼插头漏电时，电流将通过接地线流入地下（相当于一个短路导线），几乎没有电流通过人体.
分析：三眼插头其中间较长的金属片是接金属外壳的，通电时因为它的金属片较长首先与接地线相连，金属外壳即使带电也会被导入地下，而使电流不通过人体；二眼插头是没有与金属外壳相连的，一旦漏电无法导入地下，人接触时会通过人流而引起触电.
19.
?
解答：据题目可知，若合上闸刀开关，发现壁灯亮顶灯不亮．他拉了一下开关S，结果不亮的灯亮了，而原来亮的灯却不亮了；即说明当合上开关时，壁灯发生了短路；他拉了一下开关S，结果不亮的灯亮了，而原来亮的灯却不亮了，说明此时两灯串联．因为两灯的额定功率相差较大，根据电功率公式可知，5W的壁灯电阻明显较大，所以串联时分压大，再根据P=UI可得，5W的壁灯发光明显，而100W的顶灯因实际功率太小可能无法发光．故如图所示；
分析：（1）顶灯和壁灯的额定电压都是220V，只有并联在家庭电路中，用电器才能正常工作．（2）通路是指电路连接好后，闭合开关，处处相通的电路；对用电器短路是指导线不经过用电器直接跟用电器两端连接的电路．
20.
（1）
（2）乙
（3）零线断路
分析：（1）在家庭电路中，三孔插座接线注意“左零右火中间地”；开关一定要接在火线和用电器之间；灯泡尾部一定要接在火线上，螺旋套接在零线上；
（2）使用测电笔时，人体一定要接触测电笔尾部的金属体，否则不能正常工作；
（3）正常情况下，测电笔接触零线时，氖管不发光，因为零线将人体所在的支路短路；如果零线部分发光，只能说明零线后面断路，人体所在的支路不能被短路。
解答：（1）三孔插座左孔接零线，右孔接火线，中间孔接地线；从火线上引线，首先经过拉线开关，然后接在灯泡的尾部，接下来从螺旋套接线到零线上，如下图：
（2）因为乙图中，测电笔尾部的金属体与人体接触，所以使用正确的是乙；
（3）检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因可能是零线断路。
