5.3 简单的轴对称图形（第二课时）课件（共29张PPT）

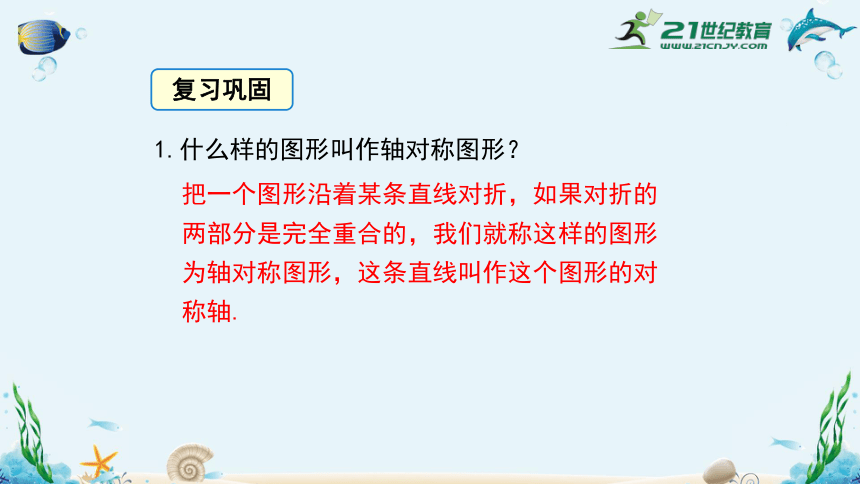

1.什么样的图形叫作轴对称图形？
把一个图形沿着某条直线对折，如果对折的两部分是完全重合的，我们就称这样的图形为轴对称图形，这条直线叫作这个图形的对称轴.
复习巩固

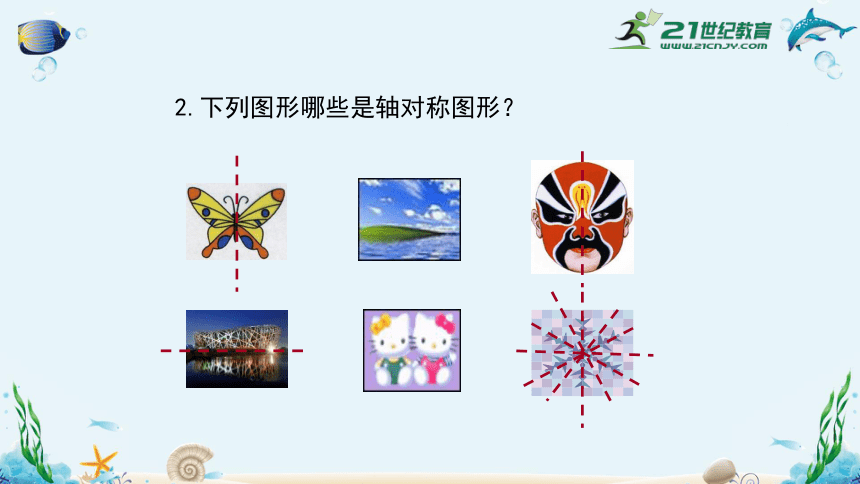

2.下列图形哪些是轴对称图形？
线段是轴对称图形吗？如果是，你能找出它的一条对称轴吗？这条对称轴与线段存在着什么关系？
A
B

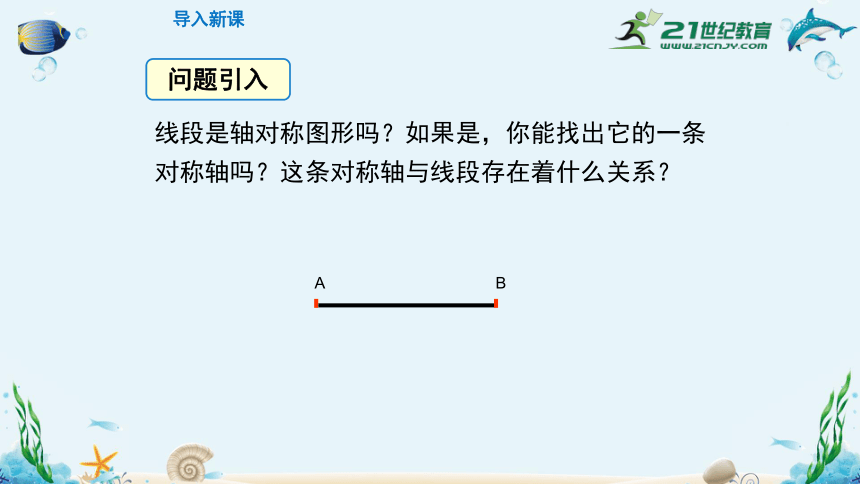

问题引入
导入新课
3 简单的轴对称图形
第2课时 线段垂直平分线的性质

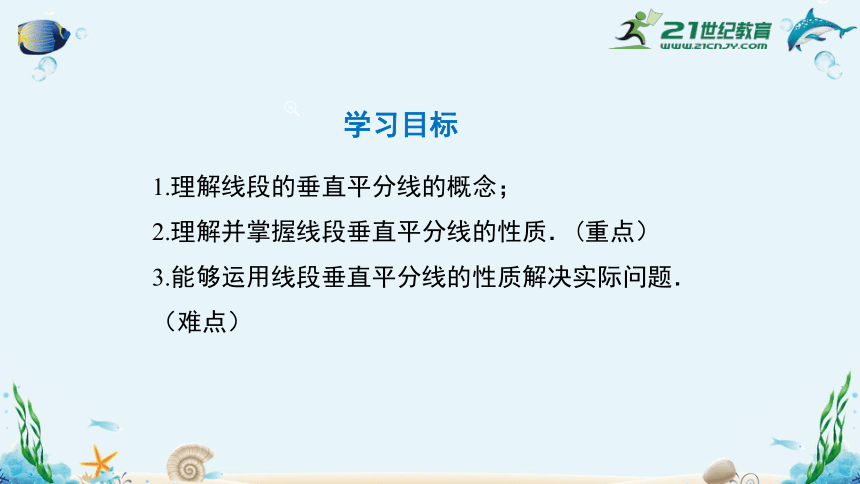

学习目标
1.理解线段的垂直平分线的概念；
2.理解并掌握线段垂直平分线的性质．(重点）
3.能够运用线段垂直平分线的性质解决实际问题．
（难点）
线段是轴对称图形吗？如果是，你能找出它的一条对称轴吗？这条对称轴与线段存在着什么关系？
A
B

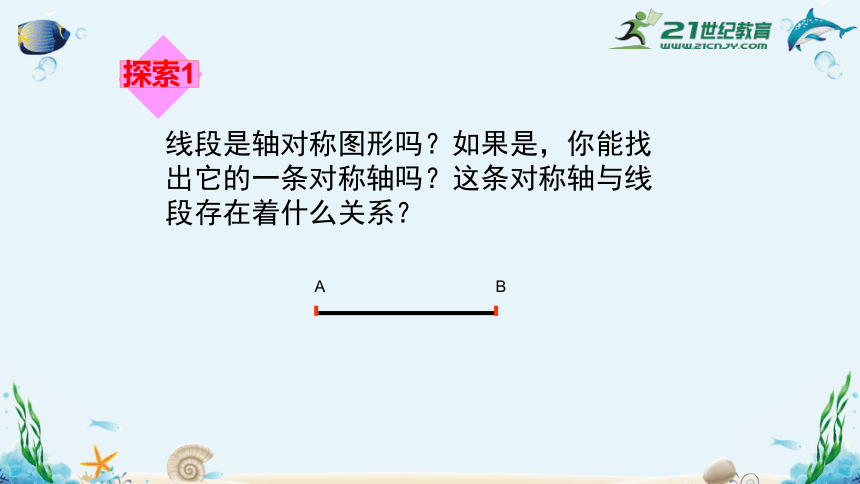

探索1

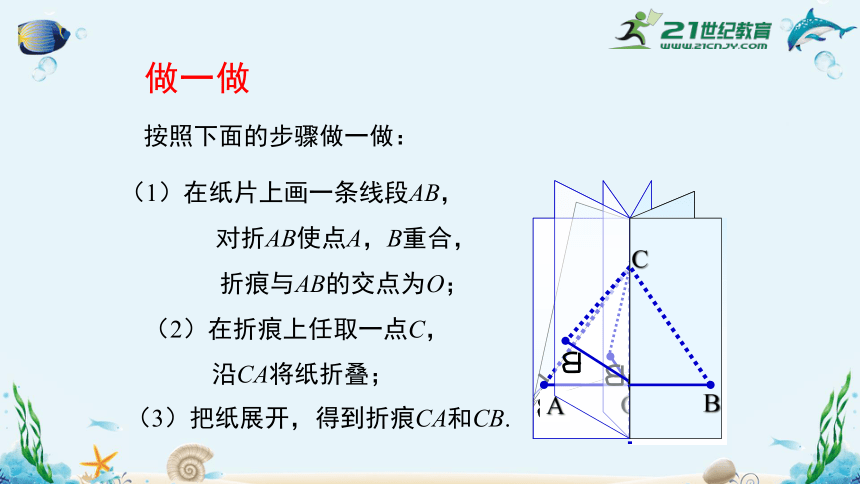

按照下面的步骤做一做：
（1）在纸片上画一条线段AB，
A
B
对折AB使点A，B重合，
折痕与AB的交点为O；
O
（2）在折痕上任取一点C，
C
沿CA将纸折叠；
（3）把纸展开，得到折痕CA和CB.
A
O
B
C
做一做
C
A
O
B
C
（1）CO与AB有怎样的位置关系？
（2）AO与BO相等吗？CA与CB呢？能说明你的理由吗？
垂直
AO=BO
CA=CB
想一想
（3）在折痕上另取一点，再试一试.

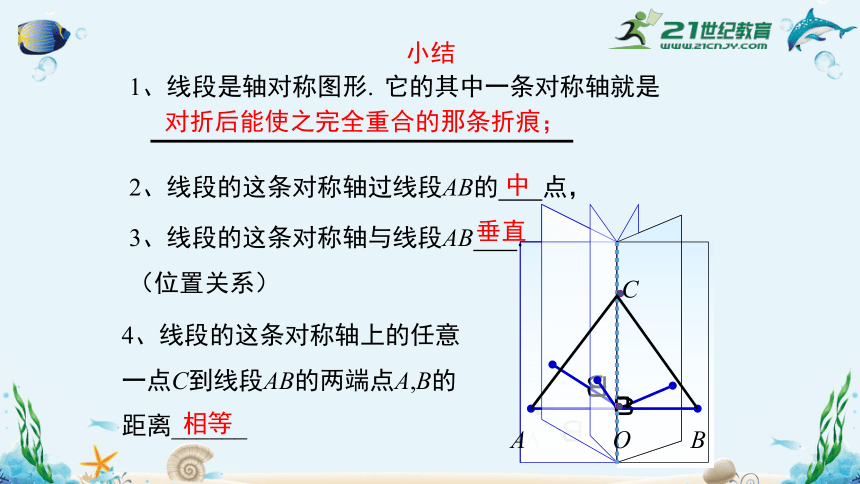

小结
1、线段是轴对称图形.
A
B
A
B
它的其中一条对称轴就是
对折后能使之完全重合的那条折痕；
2、线段的这条对称轴过线段AB的 点，
中
O
3、线段的这条对称轴与线段AB .
（位置关系）
垂直
4、线段的这条对称轴上的任意一点C到线段AB的两端点A,B的距离______
C

相等
A
B
A
B
O
这条对称轴经过线段的中点且垂直于这条线段.
C
这条对称轴上任意一点到这条线段的两端点的距离相等.
A
B
2 线段的垂直平分线是这条线段的一条对称轴.
O
1 垂直平分线是垂直且平分线段的一条直线.
线段的垂直平分线
3 垂直平分线的性质：垂直平分线上的点到这条线段两个端点的距离相等.
探索2
如图，已知线段AB，画出它的垂直平分线.
做一做
如图，已知线段AB，画出它的垂直平分线.
作法：(1)以点A为圆心，以大于AB一半的长为半径画弧；
(2)以点B为圆心，以同样的长为半径画弧，两弧的交点记为C、D；
(3)经过点C、D作直线CD．
直线CD即为所求．
做一做
拓展
1 如图，点C在直线l上，试过点C画出直线l的垂线．
能否利用画线段垂直平分线的方法解决呢？试试看，完成整个作图．
试一试
以C为圆心，任一线段的长为半径画弧，交l于A、B两点，则C是线段AB的中点．因此，过C画直线l的垂线转化为画线段AB的垂直平分线．
2.如图，如果点C不在直线l上，试和同学讨论，应采取怎样的步骤，过点C画出直线l的垂线？
试一试
(3)以点B为圆心，以CB长为半径在直线另一侧画弧，交前一条弧于点D．
作法：(1)以点C为圆心，以适当长为半径画弧，交直线l于点A、B；
(2)以点A为圆心，以CB长为半径在直线另一侧画弧．
(4)经过点C、D作直线CD．
则直线CD即为所求．
典例精析
例1 利用尺规，作线段AB的垂直平分线.
作法：
1.分别以点A和点B为圆心，以大于
AB一半的长为半径作弧，
已知：线段AB.
求作：AB的垂直平分线.
2.作直线CD.直线CD就是线段AB的垂直平分线．
?
?
A
B
C
D
两弧相交于点C和D；
例2 如图，DE是AC的垂直平分线，AB＝12厘米，
BC＝10厘米，则△BCD的周长为(　　)
A．22厘米 B．16厘米
C．26厘米 D．25厘米
解析：根据线段垂直平分线的性质
得CD＝AD，故△BCD的周长为BD
＋DC＋BC＝AD＋BD＋BC＝AB＋
BC＝12＋10＝22(厘米)．
A
例3 如图，某地由于居民增多，要在公路l边增加一个公共汽车站，A，B是路边两个新建小区，这个公共汽车站C建在什么位置，能使两个小区到车站的路程一样长(要求：尺规作图，保留作图痕迹，不写画法)?
解：连接AB，作AB的垂直平分线交直线l于O，交AB于E.∵EO是线段AB的垂直平分线，∴点O到A，B的距离相等，∴这个公共汽车站C应建在O点处，才能使到两个小区的路程一样长．
1.如图，直线CD是线段PB的垂直平分线，点P为
直线CD上的一点，且PA=5，则线段PB的长为
（ ）
A. 6 B. 5 C. 4 D. 3
P
A
B
C
D
B
当堂练习
2.如图，在△ABC中，BC=8cm,边AB的垂直平
分线交AB于点D，交边AC于点E, △BCE的
周长等于18cm,则AC的长是 .
10cm
A
B
C
D
E
3.如图,AB是△ABC的一条边，DE是AB的垂直平
分线，垂足为E，并交BC于点D，已知AB=8cm,
BD=6cm,那么EA=_______, DA=_______.
A
B
E
D
C
4cm
6cm
解：∵DE是△ABC边AB的垂直平分线,
∴EB=EA,
∴△AEC的周长
=AC+CE+EA
=AC+CE+EB
=AC+BC
=4+5
=9.
4.如图，DE是△ABC边AB的垂直平分线，交AB、
BC于D、E，若AC=4，BC=5，求△AEC的周长.
A
D
B
E
C
　解：∵AD⊥BC，BD =DC，
∴AD 是BC 的垂直平分线，
∴AB =AC．
∵点C 在AE 的垂直平分线上，
∴AC =CE．∴AB =AC =CE．
∴AB+BD=CE+CD,即AB+BD=DE.
5.如图，AD⊥BC，BD =DC，点C 在AE 的垂直
平分线上，AB，AC，CE 的长度有什么关系？
AB+BD与DE 有什么关系？
A
B
C
D
E
如图,A，B，C三点表示三个工厂，现要建一供水站，使它到这三个工厂的距离相等，请在图中标出供水站的位置P，请给予说明理由.
拓展提升
A
●
B
●
C
●
提示：连接AB,AC,分别作AB,AC的垂直平分线，两线交于一点，这点即为所求的点P.
课堂小结
线段垂直平分线的性质
内容
线段垂直平分线上的点到线段的两个端点的距离相等
作用
见垂直平分线，得线段相等
