(共16张PPT)
探究光的折射规律
沪粤版新教材同步教学课件

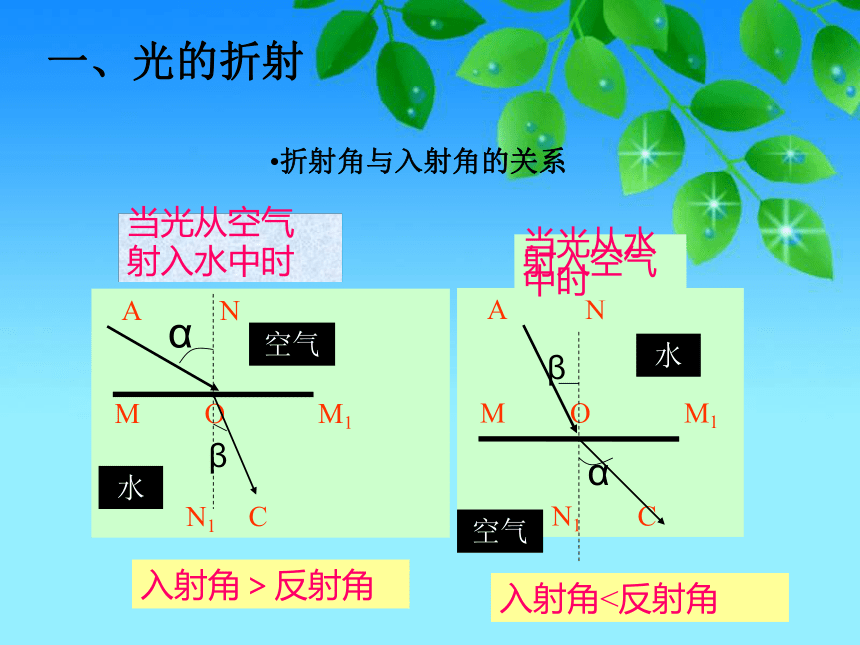

折射角与入射角的关系
A N
M O M1
N1 C
空气

当光从空气
射入水中时
A N
M O M1
N1 C
当光从水射入空气中时
空气

入射角>反射角
入射角<反射角
α
β
β
α
一、光的折射
空气

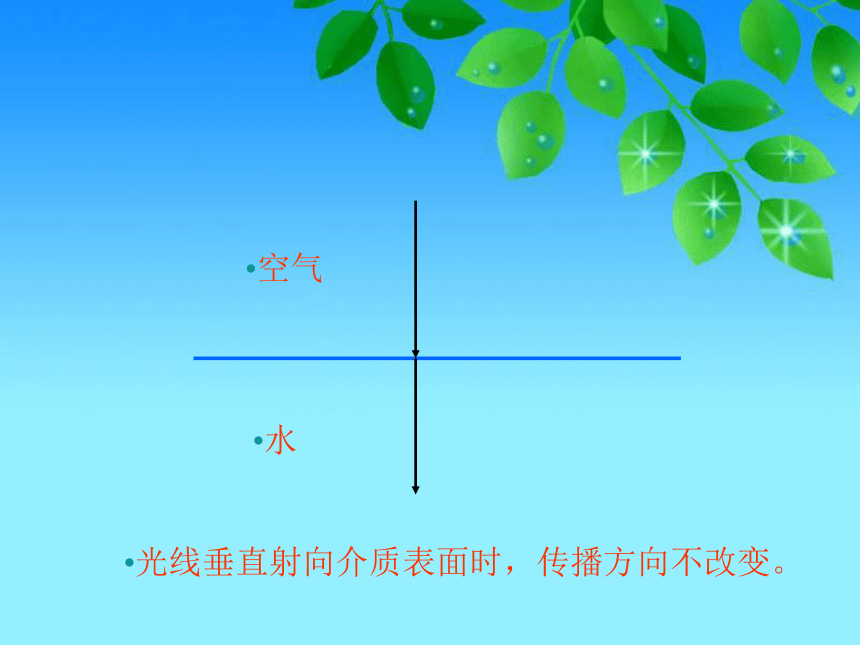

光线垂直射向介质表面时,传播方向不改变。

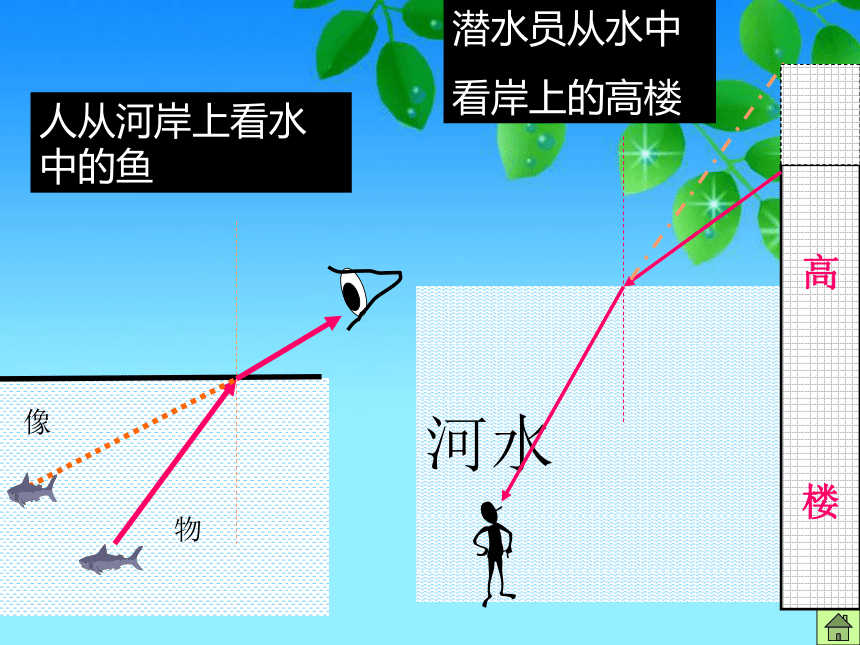

人从河岸上看水中的鱼
河水


潜水员从水中
看岸上的高楼

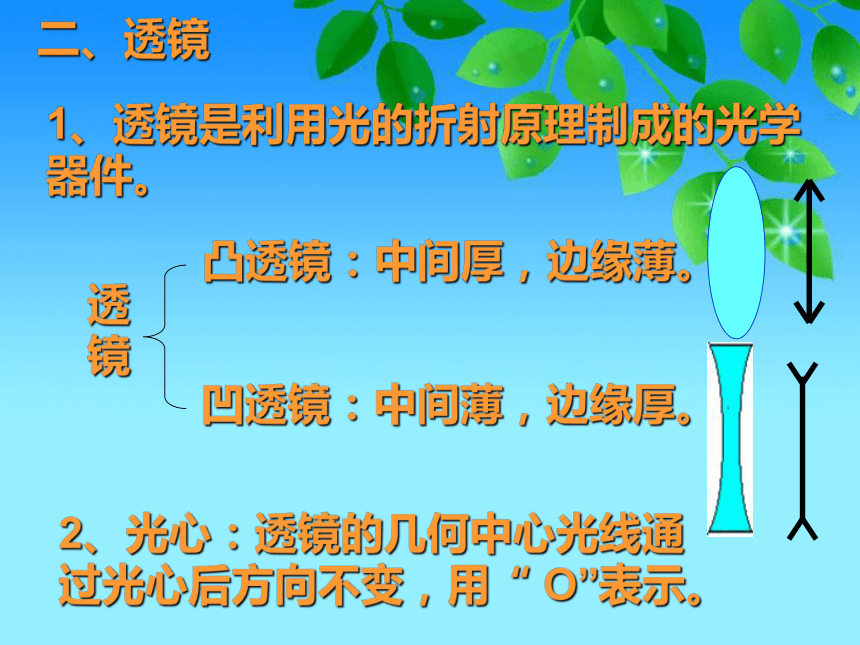

二、透镜
1、透镜是利用光的折射原理制成的光学器件。
透镜
凸透镜:中间厚,边缘薄。
凹透镜:中间薄,边缘厚。
2、光心:透镜的几何中心光线通 过光心后方向不变,用“ O”表示。

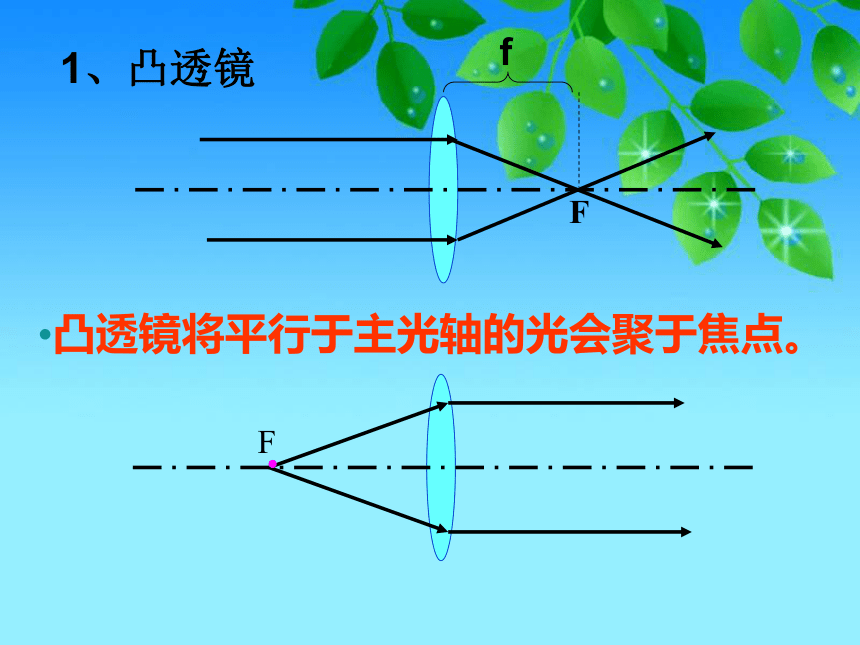

凸透镜将平行于主光轴的光会聚于焦点。
F
1、凸透镜
f
F

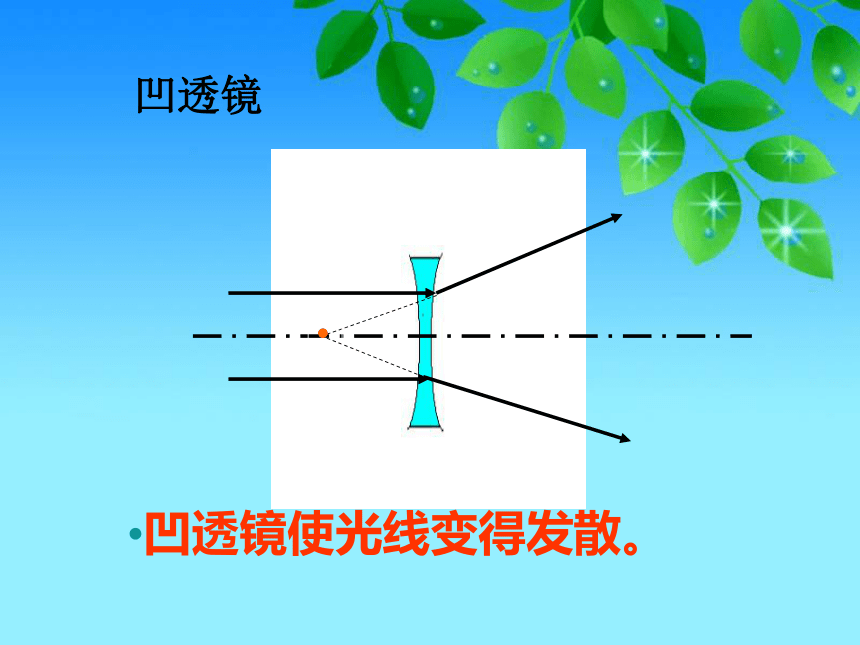

凹透镜

凹透镜使光线变得发散。

F

F


F

F

O
O


F

F

F

F

通过光心的光线传播方向不改变
O
O


凸 透 镜 的成像
F
F
2F
2F
一焦点分虚实
二焦点分大小




凸 透 镜 的成像
F
F
2F
2F


u>2f
缩小、倒立的实像 ——照相机 f﹤v﹤2f
2f>u>f
u放大、倒立的实像 ——幻灯机、投影仪 v﹥2f
放大的、正立的、虚像 ——放大镜
u=2f
等大的、倒立的、实像 v=2f
1、u>2f 倒立、缩小的实像 f F
2F
F
2F
2、f2f
F
2F
F
2F
3、u=2f 倒立、等大的实像 v=2f
F
2F
F
2F
F
2F
F
2F
4、u-----照相机的发明1839年法国的达盖尔发明了照相技术
1、照相机是利用什么原理制成?
2、照相机的镜头相当于 ,胶片相当于_________
照相机是利用凸透镜缩小倒立的原理制成的。
凸透镜
光屏
3、利用照相机照相时要想相片上的像大一些应
把相机向物体靠近些(减少物距),
把相机镜头向前伸(增大像距)
4、拍完特写以后在拍全身照,应该怎么动相机?
把相机向物体靠远些(增大物距),
把相机镜头向后缩(减少像距)
