浙江省宁波市鄞州区2020-2021学年八年级下学期科学期中考试试卷（1-4章内容 解析版）

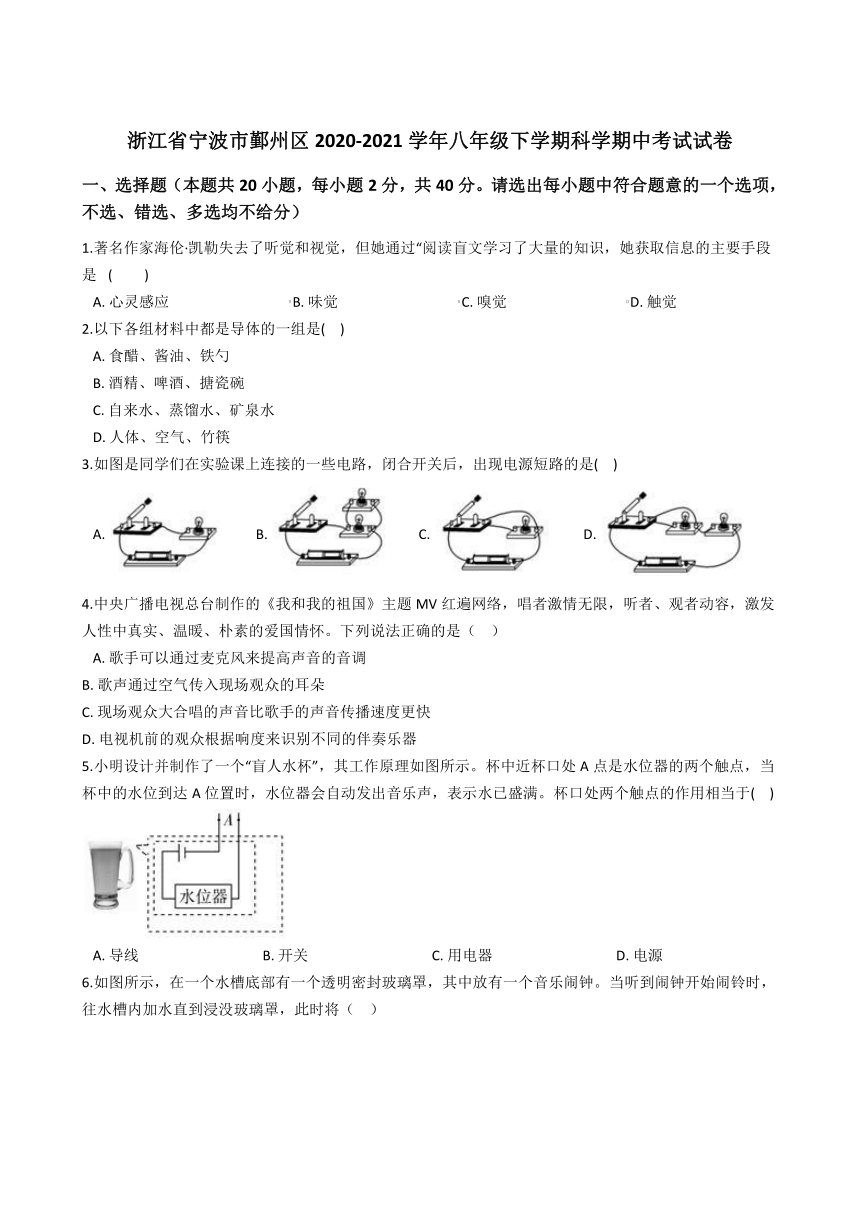

浙江省宁波市鄞州区2020-2021学年八年级下学期科学期中考试试卷
一、选择题（本题共20小题，每小题2分，共40分。请选出每小题中符合题意的一个选项，不选、错选、多选均不给分）
1.著名作家海伦·凯勒失去了听觉和视觉，但她通过“阅读盲文学习了大量的知识，她获取信息的主要手段是? (???? ???)
A.?心灵感应??????????????????????????????????B.?味觉??????????????????????????????????C.?嗅觉??????????????????????????????????D.?触觉
2.以下各组材料中都是导体的一组是( ??)
A.?食醋、酱油、铁勺
B.?酒精、啤酒、搪瓷碗
C.?自来水、蒸馏水、矿泉水
D.?人体、空气、竹筷
3.如图是同学们在实验课上连接的一些电路，闭合开关后，出现电源短路的是( ??)
A.???????????B.???????????C.???????????D.?
4.中央广播电视总台制作的《我和我的祖国》主题MV红遍网络，唱者激情无限，听者、观者动容，激发人性中真实、温暖、朴素的爱国情怀。下列说法正确的是（?? ）
A.?歌手可以通过麦克风来提高声音的音调
B.?歌声通过空气传入现场观众的耳朵
C.?现场观众大合唱的声音比歌手的声音传播速度更快
D.?电视机前的观众根据响度来识别不同的伴奏乐器
5.小明设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出音乐声，表示水已盛满。杯口处两个触点的作用相当于(?? )
A.?导线????????????????????????????????????B.?开关????????????????????????????????????C.?用电器????????????????????????????????????D.?电源

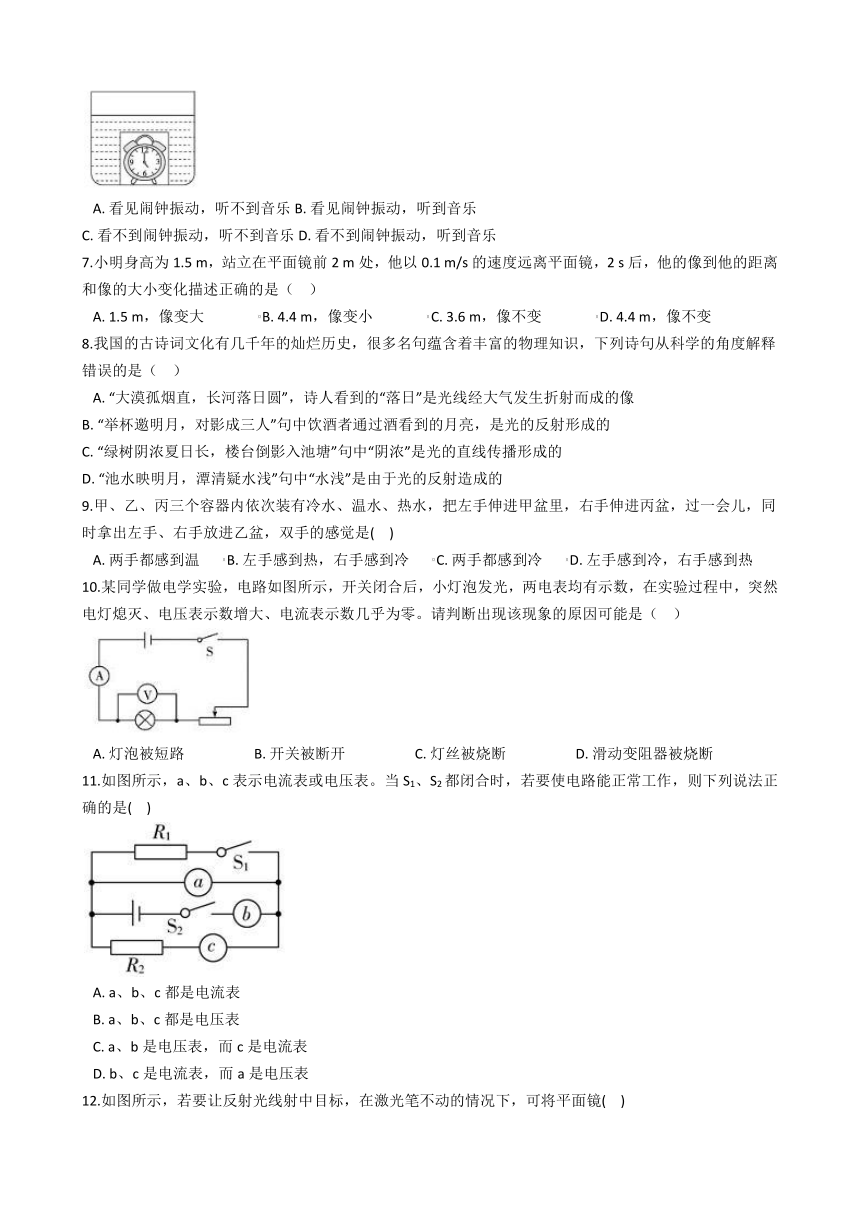

6.如图所示，在一个水槽底部有一个透明密封玻璃罩，其中放有一个音乐闹钟。当听到闹钟开始闹铃时，往水槽内加水直到浸没玻璃罩，此时将（?? ）
A.?看见闹钟振动，听不到音乐B.?看见闹钟振动，听到音乐
C.?看不到闹钟振动，听不到音乐D.?看不到闹钟振动，听到音乐
7.小明身高为1.5 m，站立在平面镜前2 m处，他以0.1 m/s的速度远离平面镜，2 s后，他的像到他的距离和像的大小变化描述正确的是（?? ）
A.?1.5 m，像变大???????????????B.?4.4 m，像变小???????????????C.?3.6 m，像不变???????????????D.?4.4 m，像不变
8.我国的古诗词文化有几千年的灿烂历史，很多名句蕴含着丰富的物理知识，下列诗句从科学的角度解释错误的是（?? ）
A.?“大漠孤烟直，长河落日圆”，诗人看到的“落日”是光线经大气发生折射而成的像
B.?“举杯邀明月，对影成三人”句中饮酒者通过酒看到的月亮，是光的反射形成的
C.?“绿树阴浓夏日长，楼台倒影入池塘”句中“阴浓”是光的直线传播形成的
D.?“池水映明月，潭清疑水浅”句中“水浅”是由于光的反射造成的
9.甲、乙、丙三个容器内依次装有冷水、温水、热水，把左手伸进甲盆里，右手伸进丙盆，过一会儿，同时拿出左手、右手放进乙盆，双手的感觉是( ??)
A.?两手都感到温??????B.?左手感到热，右手感到冷??????C.?两手都感到冷??????D.?左手感到冷，右手感到热
10.某同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎为零。请判断出现该现象的原因可能是（?? ）
A.?灯泡被短路???????????????????B.?开关被断开???????????????????C.?灯丝被烧断???????????????????D.?滑动变阻器被烧断
11.如图所示，a、b、c表示电流表或电压表。当S1、S2都闭合时，若要使电路能正常工作，则下列说法正确的是(?? )
A.?a、b、c都是电流表
B.?a、b、c都是电压表
C.?a、b是电压表，而c是电流表
D.?b、c是电流表，而a是电压表
12.如图所示，若要让反射光线射中目标，在激光笔不动的情况下，可将平面镜(?? )
A.?竖直向上移动??????????????????B.?竖直向下移动??????????????????C.?水平向右移动??????????????????D.?水平向左移动
13.央视一套曾经播放过明星义演，资助聋哑人装人工耳蜗。下列对耳和听觉产生的叙述，不正确的是（?? ）
A.?鼓膜、听小骨、耳咽管和鼓室组成中耳
B.?声波→外耳道→鼓膜→听小骨→耳蜗→听觉神经→大脑
C.?鼻咽部感染，病菌可通过耳咽管引起中耳炎
D.?遇到巨大声响时，张口堵耳，以保持鼓膜两侧大气压力平衡
14.图甲所示电路中，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为(?? )
A.?8 V 2 V?????????????????????????????B.?10 V 2 V?????????????????????????????C.?2 V 8 V?????????????????????????????D.?2 V 10 V
15.在探究平面镜成像特点的实验中，a为玻璃板，b和c为两支完全相同的蜡烛。下列说法错误的是( ??)
A.?为了保证实验效果应选择较薄的玻璃板
B.?实验时玻璃板a应与水平桌面垂直放置
C.?沿水平桌面移动蜡烛c前应先将其点燃
D.?该实验最好在较暗的环境中进行
16.科学家利用离鲸鱼不同距离的水下录音装置，录下同一条鲸鱼发出的声音，发现离鲸鱼近的录音装置，录到鲸鱼发出的声音里有高声，而离鲸鱼越远的录音装置，则录到的声音越沉。由此可以推测（?? ）
A.?频率越低的声音，在海洋中传播距离较远
B.?频率越高的声音，在海洋中传播距离较远
C.?响度越大的声音，在海洋中传播距离较远
D.?能量越大的声音，在海洋中传播距离较远

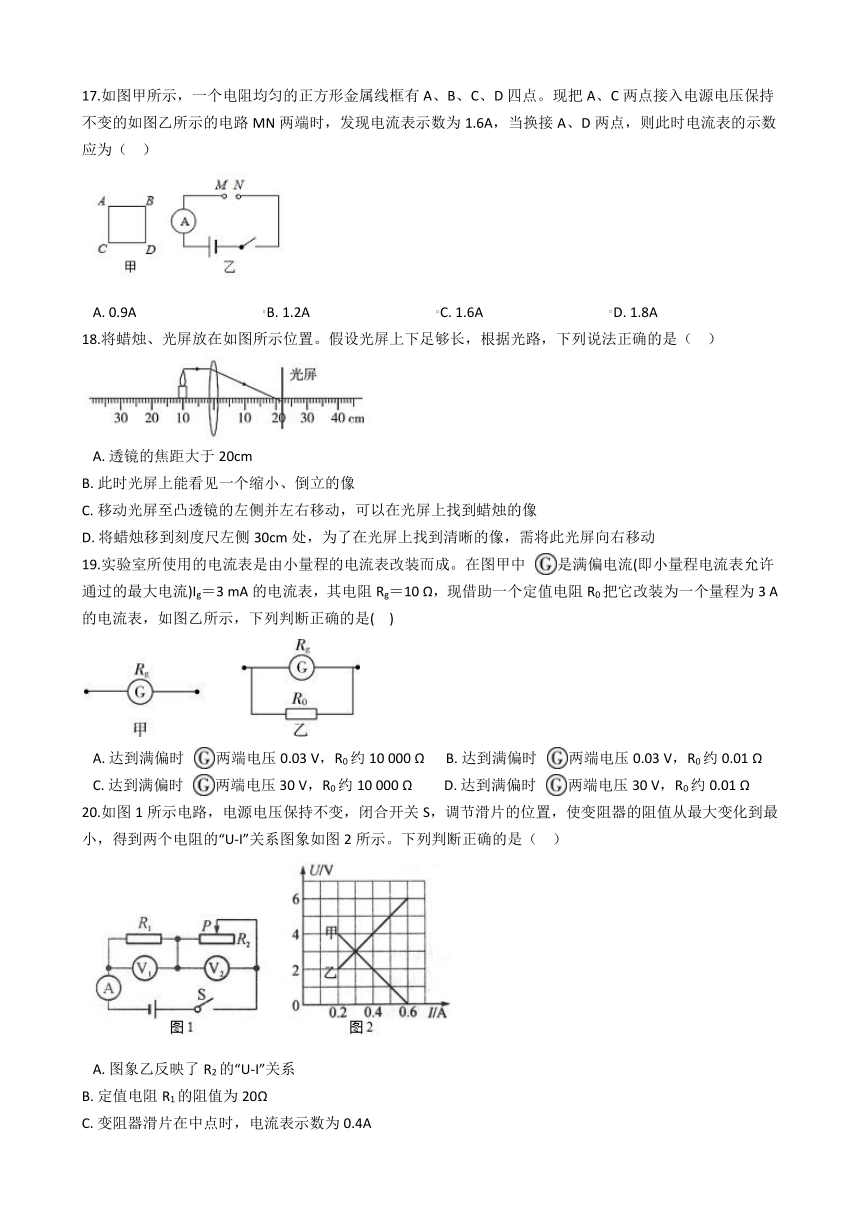

17.如图甲所示，一个电阻均匀的正方形金属线框有A、B、C、D四点。现把A、C两点接入电源电压保持不变的如图乙所示的电路MN两端时，发现电流表示数为1.6A，当换接A、D两点，则此时电流表的示数应为（?? ）
A.?0.9A????????????????????????????????????B.?1.2A????????????????????????????????????C.?1.6A????????????????????????????????????D.?1.8A
18.将蜡烛、光屏放在如图所示位置。假设光屏上下足够长，根据光路，下列说法正确的是（?? ）
A.?透镜的焦距大于20cm
B.?此时光屏上能看见一个缩小、倒立的像
C.?移动光屏至凸透镜的左侧并左右移动，可以在光屏上找到蜡烛的像
D.?将蜡烛移到刻度尺左侧30cm处，为了在光屏上找到清晰的像，需将此光屏向右移动
19.实验室所使用的电流表是由小量程的电流表改装而成。在图甲中 是满偏电流(即小量程电流表允许通过的最大电流)Ig＝3 mA的电流表，其电阻Rg＝10 Ω，现借助一个定值电阻R0把它改装为一个量程为3 A的电流表，如图乙所示，下列判断正确的是(?? )
A.?达到满偏时 两端电压0.03 V，R0约10 000 Ω?????B.?达到满偏时 两端电压0.03 V，R0约0.01 Ω
C.?达到满偏时 两端电压30 V，R0约10 000 Ω????????D.?达到满偏时 两端电压30 V，R0约0.01 Ω
20.如图1所示电路，电源电压保持不变，闭合开关S，调节滑片的位置，使变阻器的阻值从最大变化到最小，得到两个电阻的“U-I”关系图象如图2所示。下列判断正确的是（?? ）
A.?图象乙反映了R2的“U-I”关系
B.?定值电阻R1的阻值为20Ω
C.?变阻器滑片在中点时，电流表示数为0.4A
D.?滑动变阻器R2的阻值变化范围为0~20Ω

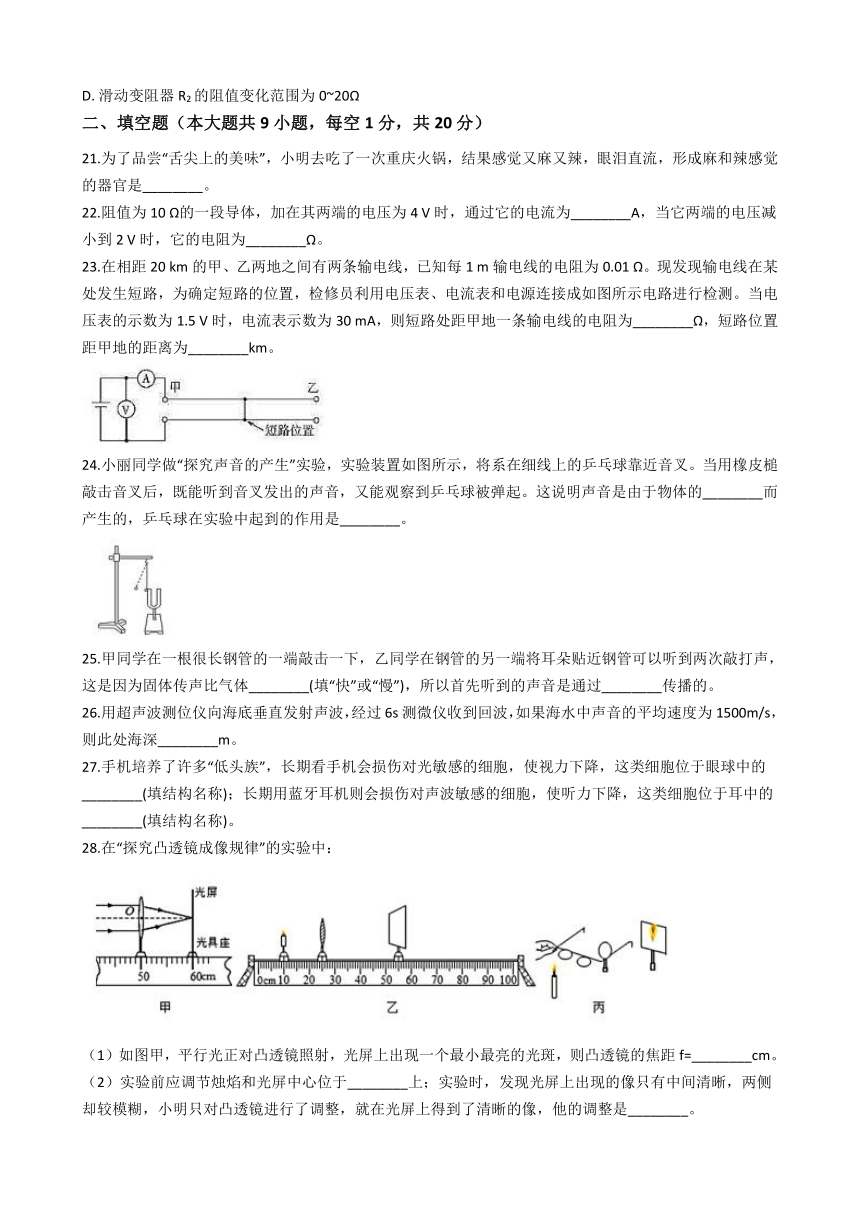

二、填空题（本大题共9小题，每空1分，共20分）
21.为了品尝“舌尖上的美味”，小明去吃了一次重庆火锅，结果感觉又麻又辣，眼泪直流，形成麻和辣感觉的器官是________。
22.阻值为10 Ω的一段导体，加在其两端的电压为4 V时，通过它的电流为________A，当它两端的电压减小到2 V时，它的电阻为________Ω。
23.在相距20 km的甲、乙两地之间有两条输电线，已知每1 m输电线的电阻为0.01 Ω。现发现输电线在某处发生短路，为确定短路的位置，检修员利用电压表、电流表和电源连接成如图所示电路进行检测。当电压表的示数为1.5 V时，电流表示数为30 mA，则短路处距甲地一条输电线的电阻为________Ω，短路位置距甲地的距离为________km。
24.小丽同学做“探究声音的产生”实验，实验装置如图所示，将系在细线上的乒乓球靠近音叉。当用橡皮槌敲击音叉后，既能听到音叉发出的声音，又能观察到乒乓球被弹起。这说明声音是由于物体的________而产生的，乒乓球在实验中起到的作用是________。
25.甲同学在一根很长钢管的一端敲击一下，乙同学在钢管的另一端将耳朵贴近钢管可以听到两次敲打声，这是因为固体传声比气体________(填“快”或“慢”)，所以首先听到的声音是通过________传播的。
26.用超声波测位仪向海底垂直发射声波，经过6s测微仪收到回波，如果海水中声音的平均速度为1500m/s，则此处海深________m。
27.手机培养了许多“低头族”，长期看手机会损伤对光敏感的细胞，使视力下降，这类细胞位于眼球中的________(填结构名称)；长期用蓝牙耳机则会损伤对声波敏感的细胞，使听力下降，这类细胞位于耳中的________(填结构名称)。
28.在“探究凸透镜成像规律”的实验中：
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=________cm。
（2）实验前应调节烛焰和光屏中心位于________上；实验时，发现光屏上出现的像只有中间清晰，两侧却较模糊，小明只对凸透镜进行了调整，就在光屏上得到了清晰的像，他的调整是________。
A.左右适当移动凸透镜??? B.上下适当移动凸透镜
C.适当扭转凸透镜???? D.更换焦距合适的凸透镜
（3）调整好仪器后，开始实验。当蜡烛与凸透镜的距离如图乙所示时，在光屏上可以得到一个清晰的倒立、________(填“放大”、“缩小”或“等大”)的实像，这在生活中的应用是________(填“放大镜”、“照相机”或“投影仪”)。如果保持烛焰和光屏的位置不变，左右移动凸透镜，在光屏上还可以成________次清晰的像。
（4）如图丙，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，该眼镜是________(填“近视”或“远视”)眼镜。
29.如图所示，是小明测量未知电阻Rx的实验电路，电源电压不变，其中R0为阻值已知的定值电阻。当闭合开关S1和S2时，电流表的示数为I1；当只闭合开关S1时，电流表的示数为I2。则Rx=________(用已知的物理量表示)。
三、实验探究题（本大题共3小题，每空2分，共20分）
30.教室的窗玻璃是双层的，课间，同学在窗外敲玻璃时，小明感觉双层玻璃与单层下班的振动情况不一样，于是他想探究“受敲击时，双层玻璃和单层玻璃的振动强弱情况”。为此，小明进行了以下实验：
①将单层玻璃板固定在有一定倾角的斜面上，把玻璃球靠在玻璃板的右侧，把橡胶球悬挂在支架上靠在玻璃板的左侧(如图)。
②随意拉开橡胶球，放手后让其敲击玻璃板，玻璃球被弹开，记下玻璃球被弹出的距离，共做10次。
③换成双层玻璃板重复上述实验。
（1）实验后，发现玻璃球被弹开距离的数据比较杂乱，这与实验中的哪一操作不当有关________？
（2）小明改进后，重做了实验，获得了如下数据：
实验次数
1
2
3
4
5
6
7
8
9
10
平均值
玻璃球被弹开的距离(cm)
单层
79
78
82
80
73
84
84
82
81
82
80
双层
20
23
24
24
24
25
22
22
21
25
23
受到橡胶的敲击时，玻璃板振动的强弱是通过玻璃球被弹开的距离来反映的，这种研究方法叫________。
（3）根据上表中的实验数据分析，可以得出的结论是________。
31.如图所示是小明探究光的反射规律的实验装置，在平面镜上放置一块硬纸板，纸板由可以绕ON转折的E、F两部分组成。
（1）实验时小明先将E、F两部分位于同一平面内，让一束光贴着纸板E射到平面镜上，但是在纸板F上没有看到反射光的径迹，原因可能是________。
实验次数
入射角
反射角
1
20°
70°
2
30°
60°
3
50°
40°
?
（2）改正错误后，入射光和反射光的径迹同时在纸板上出现，如图所示，同学们能从纸板前不同的方向都能看到光的径迹，是因为光在纸板上反生了________反射。
（3）小明三次改变入射角的大小，测量反射角的大小。实验所测得数据如表所示，他根据表中数据得出的结论和其他同学的结论并不一致，请你分析小明测量实验数据过程中出现的问题可能是________。
32.某实验小组在“探究电流与电阻的关系”实验中，连接的电路图如图甲所示。电源电压恒为6V，定值电阻R备有5Ω、10Ω、20Ω、40Ω各一个。
（1）实验小组根据电路图连接了实物电路如图乙，其中存在连线错误，而且只要改接一根导线就可以了，请你把接错的那根导线打上“×”，再画线把它改到正确位置上(导线不允许交叉)。
（2）电路改正后，闭合开关前应将变阻器滑片调至最________(填“左”或“右”)端。
（3）实验小组依次换用5Ω、10Ω、20Ω、40Ω的电阻测得数据，绘出电流I与电阻倒数R(1)关系的图像，如图丙，由此可知：电压一定时，电流与电阻成________。
（4）为完成整个实验，应该选择? ????(填选项)种规格的滑动变阻器。
A.50Ω? 1.0A
B.100Ω? 1.2A
C.200Ω? 0.6A
四、解答题（本大题共4小题，其中第33、34题各3分，第35题6分，第36题8分，共20分）
33.周末，小明跟随爸爸学习钓鱼。如图所示，小明的眼睛位于N处，浮标位于水面的O处，鱼饵灯位于水下M处，此时小明发现鱼饵灯刚好被浮标挡住。已知N、O、M在同一竖直面内，请画出小明看到鱼饵灯光的光路图。
34.如图所示，站在泡沫塑料板上的女士用手触摸静电起电机的金属球壳时，头发丝会一根根上扬，形成“怒发冲冠”的有趣景象。请解释她的头发上扬的原因。
?
35.如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω，闭合电键S，电流表A1的示数为0.3A，电流表A2的示数为0.2A。求：
（1）电源电压U。
（2）电阻R2的阻值。
（3）若将电阻R1、R2串联连接，电源电压保持不变，那么通过这两个电阻的电流是多少？
36.在中学生创新大赛中，某初中参赛小组设计了一种测定风力的装置(如图甲)，迎风板与压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向。压敏电阻的阻值随风力变化而变化，其阻值Rx与风力F关系如图乙所示。已知电源电压恒为5V，定值电阻R＝3Ω。
（1）闭合开关后，风力增加时，电压表的示数________(填“增大”、“不变”或“减小”)。
（2）求无风时，压敏电阻Rx两端的电压。
（3）如果电压表的量程为0～3V，求该装置所能测量的最大风力。
答案解析
一、选择题（本题共20小题，每小题2分，共40分。请选出每小题中符合题意的一个选项，不选、错选、多选均不给分）
1.【答案】 D
【考点】人的感觉
【解析】【分析】本题主要考查盲人阅读盲文的途径。
【解答】皮肤能够接受冷、热、痛、触等刺激，而盲文或称点字、凸字，是专为盲人设计、靠触觉感知的文字，因此盲人用手“阅读”盲文时是依靠皮肤中的触压觉感受器，D符合题意。
故答案为：D
2.【答案】 A
【考点】导体和绝缘体
【解析】【分析】容易导电的物体叫导体，主要包括各种金属、人体、大地和酸碱盐的水溶液；不容易导电的物体叫绝缘体，主要包括橡胶、陶瓷、塑料、各种油类等，据此分析判断。
【解答】A.食醋、酱油、铁勺，都是导体，故A正确；?
B.酒精、啤酒是导体，而搪瓷碗为绝缘体，故B错误；?
C.自来水和矿泉水为导体，而蒸馏水为绝缘体，故C错误；
D.人体为导体，而空气、竹筷为绝缘体，故D错误。
故选A。
3.【答案】 C
【考点】基本电路与电路图
【解析】【分析】电流不经过用电器，由电源的正极直接流回负极，这种现象叫短路，据此分析判断。
【解答】在A、B、D三个电路中，电流从正极流回负极的过程中，都要经过灯泡，没有发生电源的短路，故A、B、D不合题意；
在C中，电流从正极出发，到达灯泡右端时，经过与它并联的导线，绕过灯泡，经过开关，直接流回负极，从而使电源短路，故C符合题意。
故选C。
4.【答案】 B
【考点】声音的传播，声音的特性
【解析】【分析】（1）（4）声音的高低叫音调，由振动频率决定；声音的大小叫响度，由振幅决定；声音的特点叫音色，与发声体的特点有关；
（2）根据声音的传播的知识判断；
（3）根据声速的影响因素判断。
【解答】A.歌手可以通过麦克风来提高声音的大小，也就是响度，故A错误；
B.歌声通过空气传入现场观众的耳朵，故B正确；?
C.声音在空气中的传播速度相同，故C错误；
D.电视机前的观众根据音色来识别不同的伴奏乐器，故D正确。
故选B。
5.【答案】 B
【考点】基本电路与电路图
【解析】【分析】在基本电路中，电源提供电能，导线输送电能，开关控制电路通断，用电器消耗电能，据此分析判断。
【解答】根据题意可知，当杯中的水位没有到达A位置时，水位器不能工作，即没有电流经过，整个电路为断路。当杯中的水位到达A位置时，电路接通，水位器会发出音乐声，这说明杯口处两个触点的作用相当于开关，故Ｂ正确，而Ａ、Ｃ、Ｄ错误。
故选Ｂ。
6.【答案】 B
【考点】声音的传播，光的直线传播及应用
【解析】【分析】光的传播不需要介质，而声音的传播需要介质，据此分析判断。
【解答】玻璃罩中的水是无色透明的，闹钟发出的光可以穿过水和玻璃射入空气中，因此我们可以看见闹钟振动。闹钟发出的声音可以通过水、玻璃和空气传播，因此我们可以听到音乐，故B正确，而A、C、D错误。
故选B。
7.【答案】 D
【考点】平面镜成像特点、原理和现象
【解析】【分析】根据平面镜成像的特点分析解答。
【解答】当小明远离平面镜时，2s后他离平面镜的距离：s=2m+0.1m/s×2s=2.2m。根据“物像等距”可知，他的像到平面镜的距离也是2.2m，他的像到他的距离为：2.2m+2.2m=4.4m。根据“物像等大”可知，他成的像大小不变，故D正确，而A、B、C错误。
故选D。
8.【答案】 D
【考点】光的直线传播及应用，光的反射，光的折射现象及应用
【解析】【分析】根据光的直线传播、反射和折射的知识分析判断。
【解答】A.“大漠孤烟直，长河落日圆”，诗人看到的“落日”是光线经大气发生折射而成的像，故A正确不合题意；
B.“举杯邀明月，对影成三人”句中饮酒者通过酒看到的月亮，是光的反射形成的，相当于平面镜成像，故B正确不合题意；
C.“绿树阴浓夏日长，楼台倒影入池塘”句中“阴浓”是光的直线传播形成的，也就是影子，故C正确不合题意；?
D.“池水映明月，潭清疑水浅”句中“水浅”是由于光的折射造成的，我们看到的水池底部其实是它形成的虚像，故D错误符合题意。
故选D。?
9.【答案】 B
【考点】人的感觉
【解析】【分析】皮肤的真皮内由丰富的血管和感觉神经末梢，能够感受外界的冷、热、触、压等刺激。
【解答】把两只手分别放入热水中和冷水中，热水温度高，冷水温度低，因此左手感觉冷，右手感觉热，过了一段时间后，再将两手同时拿出并放入温水中，由于凭感觉判断物体的冷热程度不准确，左手感到热，右手感到冷，B符合题意。
故答案为：B
?
10.【答案】 C
【考点】电流表、电压表在判断电路故障中的应用
【解析】【分析】分析各个故障对应的现象，哪个与题目描述一致，哪个就是正确选项。
【解答】A.灯泡被短路时，电压表也同时被短路，它的示数为零，故A不合题意；?
B.开关被断开时，整个电路断开，电压表的示数应该为零，故B不合题意；
C.灯丝被烧断时，电压表串联在电路中。由于它的内阻很大，因此电流表的示数几乎为零；由于串联电路电压与电阻成正比，所以电压表几乎分得全部电压，因此示数增大，故C符合题意；?
D.滑动变阻器被烧断时，整个电路没有电流，电压表的示数为零，故D不合题意。
故选C。?
11.【答案】 D
【考点】电流的测量及电流表的使用，电压的测量及电压表的使用
【解析】【分析】电压表的内阻很大，可以看作断路；而电流表的内阻很小，可以看作导线，据此分析判断。
【解答】（1）根据图片可知，电流从正极出发，依次经过R2、电表c和b，然后经过开关S2 ， 回到负极，因此b和c都是电流的必经之路，因此应该为电流表。
（2）电流从正极出发，依次经过R1、S1、b，开关S2 ， 流回负极，那么b为电流的必经之路，肯定为电流表；
（3）如果a为电流表，那么电流从正极出发，经过a、b、开关S2会构成短路，所以a处必须为断路，即为电压表。
故D正确，而A、B、C错误。
故选D。
?
12.【答案】 B
【考点】作光的反射光路图
【解析】【分析】在光的反射现象中，入射光线与镜面的交点为入射点，因此入射点肯定在镜面上，即根据入射点的位置可以判断镜面的位置。
【解答】由于镜面始终水平放置，入射光的角度不变，那么当镜面上下移动时，对应的反射光线肯定是平行的。通过目标点作现在反射光线的平行线，然后延长入射光线与其相交，二者的交点就是改变后的入射点，通过这点作水平线就是平面镜的位置，如下图所示：

因此平面镜应该竖直向下移动。
故选B。
?
13.【答案】 D
【考点】耳的结构与听觉的形成
【解析】【分析】听觉的形成过程是：外界的声波经过外耳道传到鼓膜，引起鼓膜的振动；振动通过听小骨传到内耳，刺激耳蜗内的听觉感受器，产生神经冲动；神经冲动通过与听觉有关的神经传递到大脑皮层的听觉中枢，就形成了听觉。
【解答】A、鼓膜、听小骨、耳咽管和鼓室组成中耳，A不符合题意；
B、听觉的形成过程是：声波→外耳道→鼓膜→听小骨→耳蜗→大脑皮层的听觉中枢，B不符合题意；
C、鼻咽部感染时，病菌可通过咽鼓管进入鼓室，引起中耳炎，C不符合题意；
D、当听到巨大声响时，空气震动剧烈导致耳膜受到的压力突然增大，容易击穿鼓膜。这时张大嘴巴，可以使咽鼓管张开，因咽鼓管连通咽部和鼓室，使外耳道的气压保持平衡。保持鼓膜内外大气压的平衡，以免振破鼓膜。如果闭嘴同时用双手堵耳也是同样道理，这样就避免了压强的突然改变对鼓膜的影响，D符合题意。
故答案为：D
?
14.【答案】 A
【考点】电压的测量及电压表的使用，串、并联电路的电压特点
【解析】【分析】首先根据串联电路的电压特点比较两个电压表的示数大小，然后读出乙图中两个电压表的示数，并与两个电压表对应起来，最后根据U总=U1+U2计算对应的电压即可。
【解答】根据甲图可知，电阻R1与R2串联，电压表V1测总电压，V2测R2的电压。
根据串联电路的总电压等于各处电压之和可知，电压表V1>V2；
根据乙图可知，当电压表的量程为0~3V时，分度值为0.1V，示数为2V；
当电压表的量程为0~15V时，分度值为0.5V，示数为10V；
因此电压表V1示数为2V，V1的示数为10V；
则电阻R2的电压为2V；
那么R1的电压为：U1=U总-U2=10V-2V=8V。
故A正确，而B、C、D错误。
故选A。
15.【答案】 C
【考点】平面镜成像特点、原理和现象
【解析】【分析】根据探究平面镜成像特点实验的设计思想、实验过程和结论分析判断。
【解答】A.实验时，蜡烛火焰发出的光线会在玻璃板前后两个表面上发生反射，从而在同一直线上前后两个位置成两个虚像。玻璃板越薄，这两个像的距离越小，越容易找到像的位置，故A正确不合题意；
B.实验时，如果玻璃板与桌面不垂直，那么像要么成在桌面上方，要么成在桌面下方，导致用来寻找像的位置的蜡烛无法与像重合，影响测量效果，故B正确不合题意；
C.蜡烛c放在玻璃板后，用于寻找前面蜡烛A的像的位置。当二者重合时，c和前面蜡烛火焰的像正好组合在一起，好像在后面被点燃一样，因此c不能点燃，故C错误符合题意；
D.周围的环境越俺，蜡烛火焰越明亮，所成的像越清晰，故D正确不合题意。
故选C。
16.【答案】 A
【考点】声音的特性
【解析】【分析】声音的高低叫音调，由振动频率决定；声音的大小叫响度，由振幅决定；声音的特点叫音色，与发声体的特点有关，据此分析判断。
【解答】鲸鱼发出的声音里有高声，而离鲸鱼越远的录音装置，则录到的声音越沉，即声音的频率越低，据此可知：频率越低的声音，在海洋中传播距离较远 ，故A正确，而B、C、D错误。、
故选A。
17.【答案】 B
【考点】串、并联电路的电流特点，欧姆定律及其应用
【解析】【分析】根据并联电路的电流特点和欧姆定律分析计算即可。
【解答】把A、C两点接入电路后，则AC与ABDC并联。
设AC的电阻为R，那么ABDC的电阻为3R；
电流表测干路电流1.6A，根据I总=I1+I2得到：UR+U3R=1.6A? ?①；
当接A、D两点时，相当于2R与2R并联，根据I总=I1+I2得到：U2R+U2R=I总'? ?②；
①②联立解得：I总'=1.2A。
故选B。
18.【答案】 D
【考点】凸透镜成像规律及其探究实验
【解析】【分析】（1）凸透镜的焦距就是从焦点到光心的距离；
（2）（4）根据凸透镜的成像规律分析；
（3）根据凸透镜的成像特点判断。
【解答】与主轴平行的光线，经过凸透镜后折射光线通过焦点，因此凸透镜的焦距f=20cm，故A错误；
此时物距u=10cm，即u 此时成的像与蜡烛火焰在同一侧，即在凸透镜的左侧，但是由于是虚像，所以即使放上光屏也不能在光屏上看到像，故C错误；
将蜡烛移到刻度尺左侧30cm处，此时物距u=30cm，即f 故选D。
19.【答案】 B
【考点】串、并联电路的电流特点，串、并联电路的电压特点，欧姆定律及其应用
【解析】【分析】根据乙图可知，电阻R0与Rg并联。首先根据U0=Ug=IgRg计算出 两端的电压，再根据并联电路I0=I总-Ig计算出通过R0的电流，最后根据R0=U0I0计算出它的电阻。
【解答】根据乙图可知，电阻R0与Rg并联。
两端的电压U0=Ug=IgRg=0.003A×10Ω=0.03V；
通过R0的电流0=I总-Ig=3A-0.003A=2.997A；
定值电阻R0=U0I0=0.03V2.997A≈0.01Ω。
故选B。
20.【答案】 D
【考点】欧姆定律及其应用
【解析】【分析】（1）在串联电路中，电压与电阻成正比，据此分析变阻器两端电压的变化；
（2）根据公式R1=U1I1计算出即可；
（3）根据甲图确定变阻器阻值最大时的电压和电流，根据欧姆定律计算出它的最大阻值。当变阻器滑片在中点时，首先根据R总=R1+R变'计算总电阻，再根据I总'=U总R总'计算即可；
（4）根据前面的计算结果判断。
【解答】根据图1可知，电阻R1与变阻器R2串联，电压表V1测R1的电压，V2测R2的电压。
A.当变阻器的阻值从大到小变化时，根据“串联电路电压与电阻成正比”可知，变阻器两端的电压减小，即V2的示数变小，那么图像甲反映了R2的U-I关系，故A错误；
B.图像乙为R1的U-I图像，当电压为2V时，通过它电流为0.2A，则R1=U1I1=2V0.2A=10Ω ， 故B错误；
C.根据图2可知，当R2的电压为4V时，R1的电压为2V，通过它的电流为0.2A，此时变阻器的阻值最大。那么总电压U总=4V+2V=6V。则R2的阻值：R2=U2I2=4V0.2A=20Ω。当变阻器滑片在中点时，总电阻R总=R1+R变'=10Ω+12×20Ω=20Ω，此时电流表的示数I总'=U总R总'=6V20Ω=0.3A ， 故C错误；
D.滑动变阻器R2的最大阻值为20Ω，则它的阻值变化范围为0~20Ω，故D正确。
故选D。
二、填空题（本大题共9小题，每空1分，共20分）
21.【答案】 大脑
【考点】人的感觉
【解析】【分析】感觉是脑对直接作用于感觉器官的客观事物的个别属性的反映
【解答】人体形成感觉的部位都是在大脑皮层处形成的；
故答案为：大脑（或大脑皮层）。
22.【答案】 0.4；10
【考点】欧姆定律及其应用
【解析】【分析】首先根据欧姆定律I=UR计算出通过该导体的电流，再根据影响导体电阻的因素的知识判断2V时它的阻值是否改变。
【解答】通过该导体的电流为：I=UR=4V10Ω=0.4A；
电阻是导体的一种性质，只与导体的材料、长度、横截面积和温度等因素有关，与电压的大小无关，因此电压为2V时电阻还是10Ω。
?
23.【答案】 25；2.5
【考点】欧姆定律及其应用
【解析】【分析】（1）首先根据R总=U总I总计算出两条导线的总电阻，再根据R=12R总计算一条输电线的电阻；
（2）根据电阻0.01Ω/m计算出短路位置距离甲地的距离。
【解答】（1）两条导线的总电阻R总=U总I总=1.5V0.03A=50Ω；
一条输电线的电阻R=12R总=12×50Ω=25Ω。
（2）短路位置距甲地的距离：25Ω0.01Ω/m=2500m=2.5km。
24.【答案】 振动；将微小振动放大
【考点】声音的产生
【解析】【分析】根据声音产生的知识和乒乓球在实验中的作用解答。
【解答】当用橡皮槌敲击音叉后，既能听到音叉发出的声音，又能观察到乒乓球被弹起。这说明声音是由于物体的振动而产生的，乒乓球在实验中起到的作用是将微小振动放大。
25.【答案】 快；钢管
【考点】声音的传播
【解析】【分析】声音在不同介质中传播速度不同；一般情况下，声音在固体中速度最大，在气体中速度最小，据此分析解答。
【解答】甲同学在一根很长钢管的一端敲击一下，乙同学在钢管的另一端将耳朵贴近钢管可以听到两次敲打声，这是因为固体传声比气体快，所以首先听到的声音是通过钢管传播的。
26.【答案】 4500
【考点】速度公式及其应用
【解析】【分析】海水的深度等于超声波传播路程的一半，根据公式s=12vt计算此处的海水深度。
【解答】此处海深s=12vt=12×1500m/s×6s=4500m。
27.【答案】 视网膜；耳蜗
【考点】耳的结构与听觉的形成，眼球的结构与视觉的形成
【解析】【分析】（1）反射的光线经过晶状体的折射作用，落到视网膜上，形成清晰的物象，物象刺激视网膜上的感光细胞，产生神经冲动，神经冲动沿着视神经传到大脑皮层，形成视觉。
（2）耳的结构包括外耳、中耳和内耳．外耳包括耳廓和外耳道；中耳包括鼓膜、鼓室和听小骨；内耳包括半规管、前庭和耳蜗．耳廓有收集声波的作用，外耳道的作用将声波传至鼓膜，鼓膜把声波振动转为机械振动，听小骨把鼓膜的振动扩大并传到内耳，半规管和前庭内有感受头部位置变动的位觉（平衡觉）感受器，耳蜗中有听觉感受器，感受振动的刺激，产生神经冲动。
【解答】手机培养了许多“低头族”，长期看手机会损伤对光敏感的细胞，使视力下降，这类细胞位于眼球中的视网膜；长期用蓝牙耳机则会损伤对声波敏感的细胞，使听力下降，这类细胞位于耳中的耳蜗。
故答案为：视网膜；耳蜗
28.【答案】 （1）10
（2）同一高度；C
（3）放大；投影仪；1
（4）远视
【考点】凸透镜成像规律及其探究实验
【解析】【分析】（1）焦距是从凸透镜的焦点到光心的距离；
（2）在实验前，为了使像成在光屏的中央，需要调整蜡烛火焰、凸透镜和光屏的中心在同一高度。在实验中，如果凸透镜的镜面与三者中心线不垂直，那么只有通过中间的光线会会聚到一起形成清晰的像，而其它位置的光线不能充分会聚，因此成像比较模糊。
（3）根据凸透镜的成像规律确定成像的特点以及应用。根据光路的可逆性可知，当蜡烛火焰和光屏的位置不动时，在移动凸透镜后，当物距和像距的数值交换时，在光屏上仍然成清晰的实像，只是成像的大小发生改变。
（4）根据光屏的移动方向分析，放上眼睛后光线比原来发散还是会聚了，从而确定眼镜的种类即可。
【解答】（1）光屏上这个光斑就是凸透镜的焦点，根据甲图可知，凸透镜的焦距f=60cm-50cm=10cm；
（2）实验前应调节烛焰和光屏中心位于同一高度上；实验时，发现光屏上出现的像只有中间清晰，两侧却较模糊，小明只对凸透镜进行了调整，就在光屏上得到了清晰的像，他的调整是适当扭转凸透镜，故选C。
（3）根据图乙可知，此时的物距u=25cm-10cm=15cm，此时f（4）将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，说明光线比原来会聚了，即眼镜镜片是凸透镜，也就是远视镜。
29.【答案】 I2R0I1?I2
【考点】伏安法测电阻的探究实验
【解析】【分析】根据并联电路的电压和电路特点，结合欧姆定律分析解答。
【解答】当闭合开关S1和S2时，两个电阻并联，此时电流表测干路电流，电流表的示数为I1；当只闭合开关S1时，只有R0自己工作，电流表的示数为I2。
那么通过Rx的电流为：Ix=I1-I2；
Rx两端的电压：Ux=U2=I2R0；
则Rx的阻值：Rx=I2R0I1?I2。
三、实验探究题（本大题共3小题，每空2分，共20分）
30.【答案】 （1）随意拉开橡胶球，放手后让其敲击玻璃板
（2）转换法
（3）受敲击时，单层玻璃比双层玻璃的振动强
【考点】观察结果的记录与分析
【解析】【分析】（1）在实验中，如果能够控制橡胶球被拉开的角度，那么它撞击玻璃后被弹开的距离虽然有差异，但是应该差异不大。而实际上并没有控制它被拉开的角度，因此被弹起的距离没有规律；
（2）物理学中对于一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识或用易测量的物理量间接测量，这种研究问题的方法叫转换法；
（3）相同条件下，玻璃球被弹起的距离越大，说明波罗丁振动越强，据此分析表格数据得到结论。
【解答】（1）实验后，发现玻璃球被弹开距离的数据比较杂乱，这与实验中的有关的操作为：随意拉开橡胶球，放手后让其敲击玻璃板。
（2）受到橡胶的敲击时，玻璃板振动的强弱是通过玻璃球被弹开的距离来反映的，这种研究方法叫转换法。
（3）根据表格可知，当橡胶球撞击玻璃后，玻璃球在单层玻璃上弹起的距离更大，因此得到结论：受敲击时，单层玻璃比双层玻璃的振动强。
31.【答案】 （1）纸板没有与镜面垂直
（2）漫
（3）将反射光线与镜面的夹角当成反射角
【考点】光的反射定律
【解析】【分析】（1）反射光线、法线和入射光线在与镜面垂直的同一平面内；如果纸板不能与镜面垂直，那么就不能看到反射光的路径。
（2）光线射到凸凹不平的表面上时，反射光线射向四面八方，这就是漫反射；光线射到光滑平整的表面上时，反射光线射向某一区域，这就是镜面反射。
（3）在光的反射现象中，反射角与反射光线和镜面的夹角之和等于90°。根据表格可知，入射角和反射角的和都等于90°，因此可能是小明将反射光线与镜面的夹角当作反射角。
【解答】（1）实验时小明先将E、F两部分位于同一平面内，让一束光贴着纸板E射到平面镜上，但是在纸板F上没有看到反射光的径迹，原因可能是纸板没有与镜面垂直。
（2）改正错误后，入射光和反射光的径迹同时在纸板上出现，如图所示，同学们能从纸板前不同的方向都能看到光的径迹，是因为光在纸板上反生了漫反射。
（3）他根据表中数据得出的结论和其他同学的结论并不一致，小明测量实验数据过程中出现的问题可能是：将反射光线与镜面的夹角当成反射角。
32.【答案】 （1）
（2）右
（3）反比
（4）B
【考点】探究电流与电压、电阻的关系实验
【解析】【分析】（1）根据甲图确定电路的串并联关系，注意电表的量程和接线柱的选择，还要注意变阻器接线“一上一下”；
（2）闭合开关前，为了保护电路，变阻器的阻值要调到最大；
（3）首先计算出R的值，然后与对应的电流相乘，如果乘积一定，那么二者成反比关系；
（4）在串联电路中，电压的分配与电阻成正比，即当定值电阻的阻值最大时，变阻器接入的阻值也最大。首先根据U变=U总-U计算出变阻器的电压，再根据串联电路的分压规律计算出变阻器接入的阻值即可。
【解答】（1）根据甲图可知，除了电压表与定值电阻R并联外，其他的元件都是串联。根据乙图可知，只需将定值电阻与变阻器相连的导线从变阻器端拆下，然后改接在电压表的“-”接线柱上即可，如下图所示：

（2）根据乙图可知，当滑片在最右端时变阻器的阻值最大，因此闭合开关前应将变阻器滑片调至最右端。
（3）根据丙图可知，当1R=0.05Ω?1时，R=20Ω，此时电流为0.1A；当1R=0.1Ω?1时，R=10Ω，此时电流为0.2A；当1R=0.2Ω?1时，R=5Ω，此时电流为0.4A；
分析可知，对应电阻和电流的乘积都等于2，因此得到结论：电压一定时，电流与电阻成反比。
（4）变阻器的电压U变=U总-U=6V-2V=4V；
根据串联电路电压与电阻成正比得到：UU变=RR变；
2V4V=40ΩR变；
解得：R变=80Ω。
故选B。
四、解答题（本大题共4小题，其中第33、34题各3分，第35题6分，第36题8分，共20分）
33.【答案】
【考点】作光的折射光路图
【解析】【分析】鱼饵M发出的光线射入眼睛，我们才能看到水中的鱼饵。现在鱼饵灯被浮标O挡住，根据“光沿直线传播”的规律可知，O点肯定在鱼饵灯发出光线的路径上，即连接MO就能确定入射光线的位置，最后根据光的折射规律完成作图即可。
【解答】①连接MO，这就是鱼饵灯发出的那条入射光线；
②连接ON，这就是对应的折射光线；
③ 将ON反向延长，与通过M的垂线相交，交点就是鱼饵灯M的虚像位置，如下图所示：

34.【答案】 静电起电机工作时能使电荷集中到球壳表面，这位女士因与静电起电机接触而带电，她的长发由于带上了同种电荷，相互排斥而扬起
【考点】电荷间的相互作用规律
【解析】【分析】同种电荷相互排斥，异种电荷相互吸引，根据电荷之间的相互作用规律分析解答。
【解答】静电起电机工作时能使电荷集中到球壳表面，这位女士因与静电起电机接触而带电，她的长发由于带上了同种电荷，相互排斥而扬起。
35.【答案】 （1）解：U=U1=I1R1=0.3A×20Ω=6V
答：电源电压U为6V。
（2）解：U2=U=6V
R2= U2I2 = 6V0.2A =30Ω
答：电阻R2的阻值为30Ω。
（3）解：R总=R1+R2=20Ω+30Ω=50Ω
I= UR总 = 6V50Ω =0.12A
答：通过这两个电阻的电流是0.12A。
【考点】串、并联电路的电流特点，欧姆定律及其应用
【解析】【分析】根据电路图可知，电阻R1与R2并联，电流表A1测R1的电流，A2测R2的电流。
（1）首先根据U1=I1R1计算出电阻R1两端的电压，再根据并联电路各支路两端电压相等即U=U1计算电源电压。
（2）首先根据并联电路的电压规律U2=U计算出R2两端的电压，再根据 ?R2=U2I2 计算电阻R2的阻值；
（3）首先根据串联电路的电阻规律R总=R1+R2计算出总电阻，再根据 ?I=UR总 计算通过两个电阻的电流。
?
36.【答案】 （1）增大
（2）解：无风时，由图乙可知压敏电阻Rx=7Ω
I= U总R总 = U总R+Rx = 6V3Ω+7Ω =0.5A
Ux=IRx=0.5A×7Ω=3.5V
答：无风时，压敏电阻Rx两端的电压为3.5V。
（3）解：当电压表示数为3V时，压敏电阻的阻值最小，风力最大
此时电流I’= UR = 3V3Ω =1A
Rx’= UxI' = U总?UI' = 5V?3V1A =2Ω
由图乙可知所能测量的最大风力为500N。
【考点】欧姆定律及其应用
【解析】【分析】（1）根据甲图可知，定值电阻R与压敏电阻Rx串联，电压表测定值电阻R的电压。首先根据乙图确定风力增大时压敏电阻的阻值变化，然后根据“串联电路电压与电阻成正比”分析Rx的电压变化，最后根据U=U总-Ux分析电压表的示数变化。
（2）无风时，压敏电阻受到的压力为零，根据乙图确定此时Rx的阻值，然后根据欧姆定律?? I=U总R总=U总R+Rx 计算出通过电路的电流，最后根据Ux=IRx计算出Rx两端的电压。
（3）首先根据? I'=UR 计算出此时通过电路的电流，再根据Ux'=U总-U计算出此时Rx两端的电压，最后根据 ?Rx'=UxI' 出Rx的阻值，根据乙图确定所能测量的最大风力。
【解答】（1）闭合开关后，风力增加时，根据乙图可知，压敏电阻Rx的阻值减小，根据“串联电路电压与电阻成正比”可知，Rx两端的电压变小；根据U=U总-Ux可知，电压表的示数增大。
