(共30张PPT)
模型的制作
工艺、加工流程

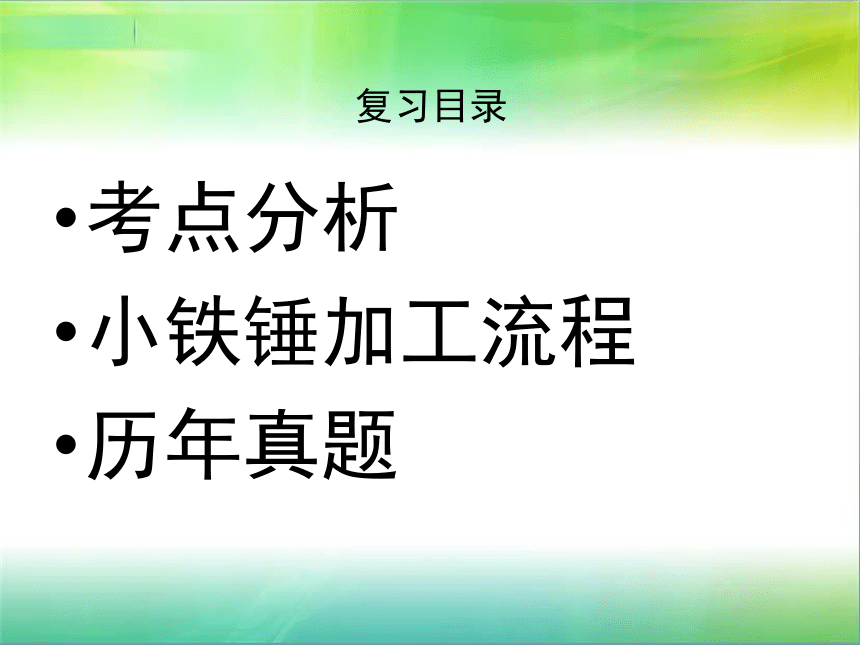

复习目录
考点分析
小铁锤加工流程
历年真题
复习目录
考点分析

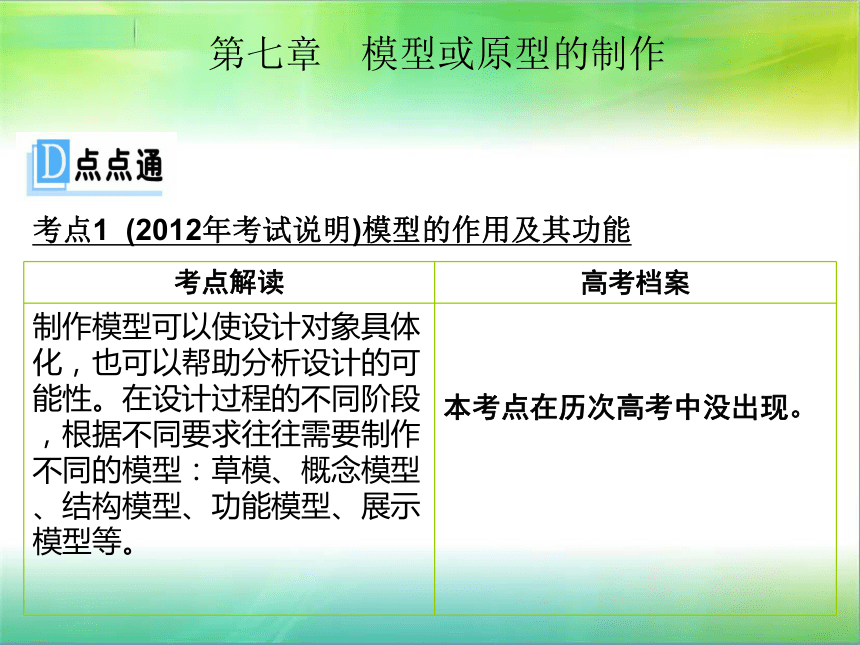

第七章 模型或原型的制作
考点1 (2012年考试说明)模型的作用及其功能
考点解读 高考档案
制作模型可以使设计对象具体化，也可以帮助分析设计的可能性。在设计过程的不同阶段，根据不同要求往往需要制作不同的模型：草模、概念模型、结构模型、功能模型、展示模型等。
本考点在历次高考中没出现。

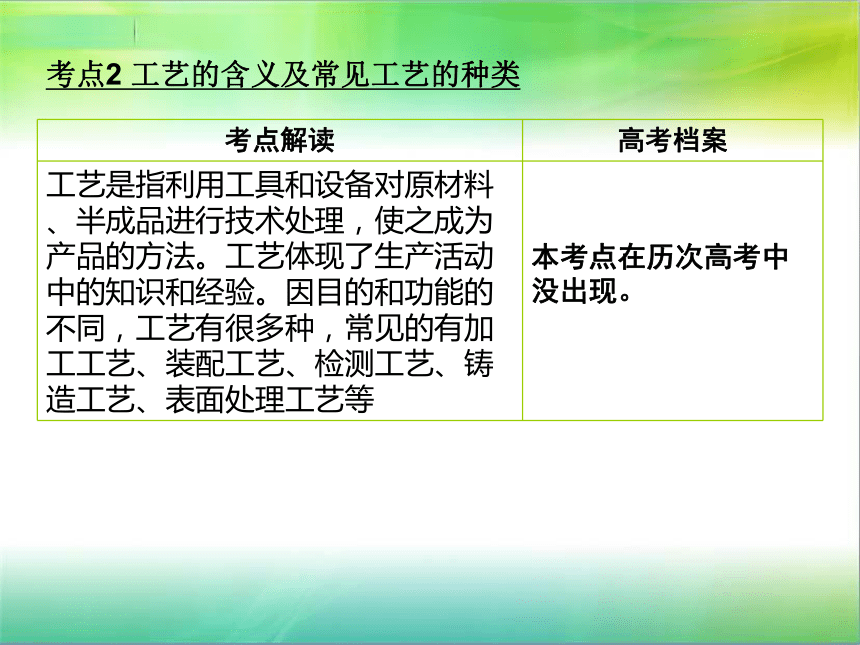

考点2 工艺的含义及常见工艺的种类
考点解读 高考档案
工艺是指利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法。工艺体现了生产活动中的知识和经验。因目的和功能的不同，工艺有很多种，常见的有加工工艺、装配工艺、检测工艺、铸造工艺、表面处理工艺等
本考点在历次高考中没出现。

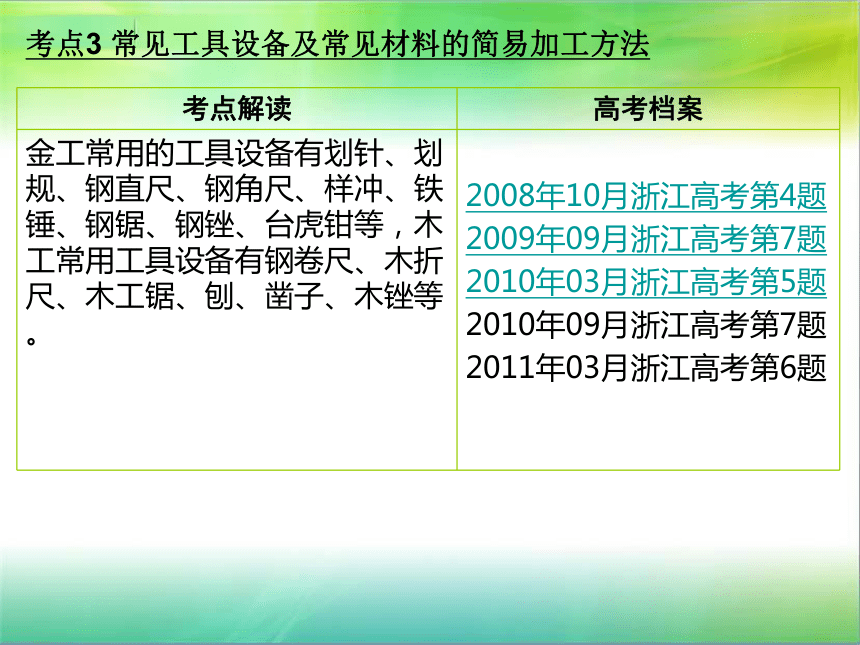

考点3 常见工具设备及常见材料的简易加工方法
考点解读 高考档案
金工常用的工具设备有划针、划规、钢直尺、钢角尺、样冲、铁锤、钢锯、钢锉、台虎钳等，木工常用工具设备有钢卷尺、木折尺、木工锯、刨、凿子、木锉等。
2008年10月浙江高考第4题
2009年09月浙江高考第7题
2010年03月浙江高考第5题
2010年09月浙江高考第7题
2011年03月浙江高考第6题

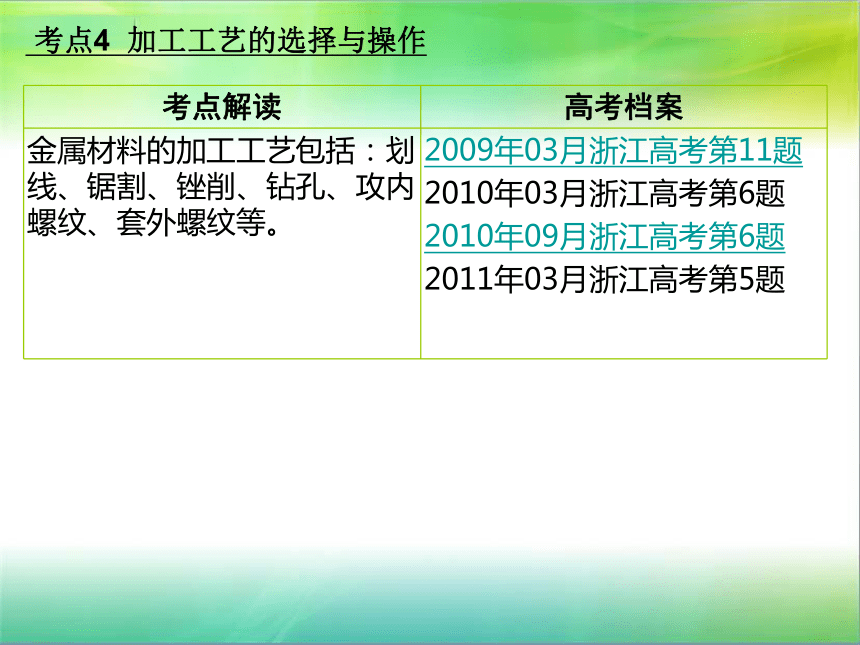

考点4 加工工艺的选择与操作
考点解读 高考档案
金属材料的加工工艺包括：划线、锯割、锉削、钻孔、攻内螺纹、套外螺纹等。 2009年03月浙江高考第11题
2010年03月浙江高考第6题
2010年09月浙江高考第6题
2011年03月浙江高考第5题

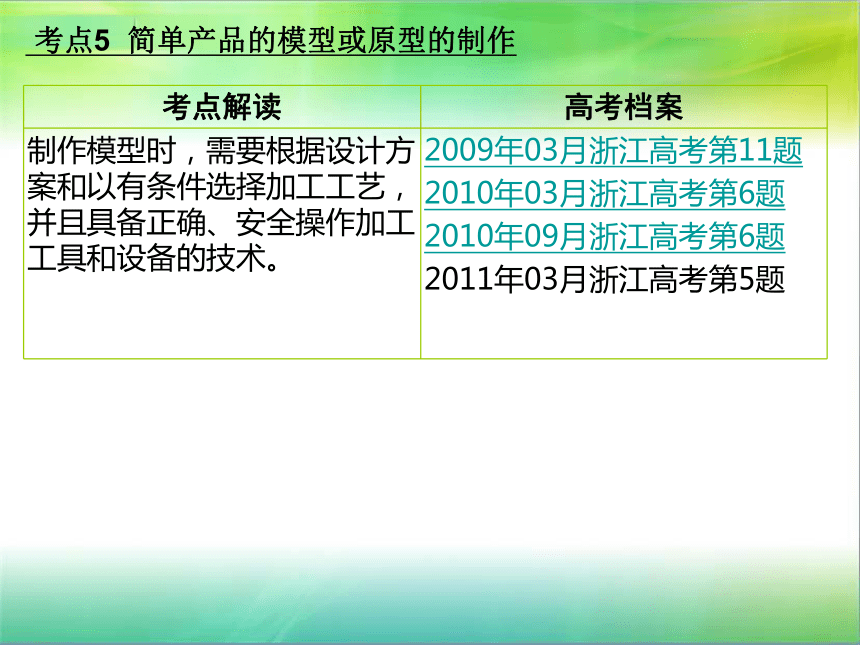

考点5 简单产品的模型或原型的制作
考点解读 高考档案
制作模型时，需要根据设计方案和以有条件选择加工工艺，并且具备正确、安全操作加工工具和设备的技术。 2009年03月浙江高考第11题
2010年03月浙江高考第6题
2010年09月浙江高考第6题
2011年03月浙江高考第5题

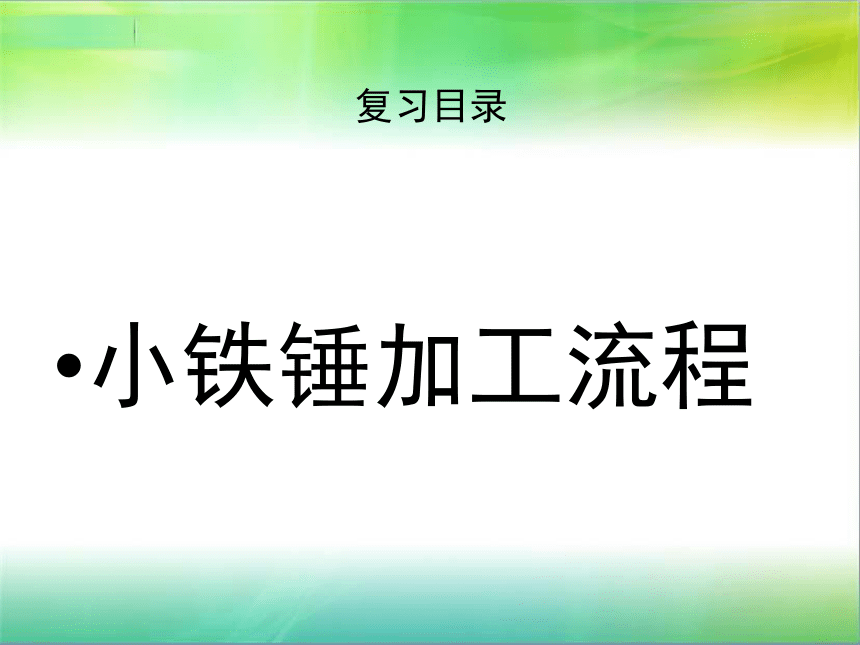

复习目录
小铁锤加工流程
小铁锤加工流程
选择材料
准备工具和设备
按照设计图样（如机械加工图）划线
对材料进行加工
装配
表面处理
测试、评估、优化
选择材料
准备工具和设备
设计图样
加工
复习目录
历年真题
【例4】(2010年3月浙江高考）张明用薄铁板加工如图所示的零件，下列操作方法中不正确的是（ ）
A.划针紧贴导向工具，在薄铁板上划线，样冲倾斜对准交叉点，扶正冲眼
B.左手紧握薄铁板，右手握紧手锯进行锯割，推锯加压，回拉不加压
C.用台虎钳夹紧零件，锉削锯割面，推锉时左手施压由大变小，右手施压由小变大
D.将钻头正直装夹在台钻上，用手钳夹紧零件，对准冲眼钻孔
【解析】此零件的加工要经过划线、锯割、
钻孔、锉削等几道工序。使用样冲时要注
意，应斜看靠近冲眼的部位，冲眼时样冲
要扶正。正常锯割时，需用台虎钳固定，工件不能用手扶。钻孔时，薄铁板可以用手钳夹紧。
【答案】B
【例5】（2011年03月浙江高考）李刚在通用技术实践课上，用3mm厚的钢板制作如图所示的连接片，需要以下环节：
①划线；②钻孔；③锯割；④锉削；⑤折弯。
请分析连接片的加工工艺，回答以下问题：
（1）合理的加工流程为：①→ → →②→ （在“ ”处填写环节的序号 ）；
（2）上述工艺流程中不需要用到的工具是： 、 （从①手锯；②锉刀；③钻头；④螺丝刀；⑤手钳；⑥丝锥中选出两各种，在“ ”处填写环节
的序号）；
（3）上述工艺流程中需要用到的设备
是： （从①砂轮机；②车床；③台
钻中选出一种，在“ ”处填写环节的序号）。
（2）（2009年3月浙江高考）加工一个如图所示的零件（两个孔为螺纹孔），材料为钢材，要求表面耐磨防锈。加工过程需要以下4个环节：①下料和划线，②锯割和锉削，③钻孔和攻丝，④淬火和电镀。
正确的加工流程是( )
A.①→②→③→④
B.②→①→③→④
C.②→④→①→③
D.①→②→④→③
（2） A 【解析】本题属容易题，需要了解淬火属于热处理工艺，主要目的是增加工件的强度，电镀属于表面处理工艺，一般淬火和电镀放在工件加工的最后一个环节。
2008年10月浙江省高考第4题
要将一根直径为20mm的铁棒截成长度不等、两端光滑的三段，
下列现有工具中不需要的是
2009年9月浙江省高考第7题
在钢板上加工螺纹孔，用到的工具是：( )
A、钢锯和丝锥 B、锉刀和丝锥
C、钻头和丝锥 D、板牙和丝锥
2010年3月浙江省高考第5题
张明用薄铁板加工如图所示的零件，下列操作方法中不正确的是( )
A.划针紧贴导向工具，在薄铁板上划线，样冲倾斜 对准交叉点，扶正冲眼
B.左手紧握薄铁板，右手握紧手锯进行锯割，推锯加压，回拉不加压
C.用台虎钳夹紧零件，锉削锯割面，推锉时左手施压由大变小，右手施压由小变大
D.将钻头正直装夹在台钻上，用手钳夹紧零件，对准冲眼钻孔
2009年3月浙江省高考第11题
下列关于在金属材料上钻孔的操作要求中，说法错误
的是( )
A、操作要集中注意力并带好防护手套
B、操作时要戴防护眼镜
C、要用台虎钳或手钳夹紧工件
D、不能用手直接扶持小工件和薄工件
2010年9月浙江省高考第6题
如图所示的加工方法( )
A.套丝
B.钻孔
C.攻丝
D.冲眼
【解析】这是在用丝锥和丝锥扳手在车内螺纹所以是攻丝，套丝是用板牙和板牙扳手
2010年3月浙江省高考第6题
周文用麻花钻加工了一个孔，该孔剖开后的形状应该
是( )
模型的制作
工艺、加工流程
复习目录
考点分析
小铁锤加工流程
历年真题
复习目录
考点分析
第七章 模型或原型的制作
考点1 (2012年考试说明)模型的作用及其功能
考点解读 高考档案
制作模型可以使设计对象具体化，也可以帮助分析设计的可能性。在设计过程的不同阶段，根据不同要求往往需要制作不同的模型：草模、概念模型、结构模型、功能模型、展示模型等。
本考点在历次高考中没出现。
考点2 工艺的含义及常见工艺的种类
考点解读 高考档案
工艺是指利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法。工艺体现了生产活动中的知识和经验。因目的和功能的不同，工艺有很多种，常见的有加工工艺、装配工艺、检测工艺、铸造工艺、表面处理工艺等
本考点在历次高考中没出现。
考点3 常见工具设备及常见材料的简易加工方法
考点解读 高考档案
金工常用的工具设备有划针、划规、钢直尺、钢角尺、样冲、铁锤、钢锯、钢锉、台虎钳等，木工常用工具设备有钢卷尺、木折尺、木工锯、刨、凿子、木锉等。
2008年10月浙江高考第4题
2009年09月浙江高考第7题
2010年03月浙江高考第5题
2010年09月浙江高考第7题
2011年03月浙江高考第6题
考点4 加工工艺的选择与操作
考点解读 高考档案
金属材料的加工工艺包括：划线、锯割、锉削、钻孔、攻内螺纹、套外螺纹等。 2009年03月浙江高考第11题
2010年03月浙江高考第6题
2010年09月浙江高考第6题
2011年03月浙江高考第5题
考点5 简单产品的模型或原型的制作
考点解读 高考档案
制作模型时，需要根据设计方案和以有条件选择加工工艺，并且具备正确、安全操作加工工具和设备的技术。 2009年03月浙江高考第11题
2010年03月浙江高考第6题
2010年09月浙江高考第6题
2011年03月浙江高考第5题
复习目录
小铁锤加工流程
小铁锤加工流程
选择材料
准备工具和设备
按照设计图样（如机械加工图）划线
对材料进行加工
装配
表面处理
测试、评估、优化
选择材料
准备工具和设备
设计图样
加工
复习目录
历年真题
【例4】(2010年3月浙江高考）张明用薄铁板加工如图所示的零件，下列操作方法中不正确的是（ ）
A.划针紧贴导向工具，在薄铁板上划线，样冲倾斜对准交叉点，扶正冲眼
B.左手紧握薄铁板，右手握紧手锯进行锯割，推锯加压，回拉不加压
C.用台虎钳夹紧零件，锉削锯割面，推锉时左手施压由大变小，右手施压由小变大
D.将钻头正直装夹在台钻上，用手钳夹紧零件，对准冲眼钻孔
【解析】此零件的加工要经过划线、锯割、
钻孔、锉削等几道工序。使用样冲时要注
意，应斜看靠近冲眼的部位，冲眼时样冲
要扶正。正常锯割时，需用台虎钳固定，工件不能用手扶。钻孔时，薄铁板可以用手钳夹紧。
【答案】B
【例5】（2011年03月浙江高考）李刚在通用技术实践课上，用3mm厚的钢板制作如图所示的连接片，需要以下环节：
①划线；②钻孔；③锯割；④锉削；⑤折弯。
请分析连接片的加工工艺，回答以下问题：
（1）合理的加工流程为：①→ → →②→ （在“ ”处填写环节的序号 ）；
（2）上述工艺流程中不需要用到的工具是： 、 （从①手锯；②锉刀；③钻头；④螺丝刀；⑤手钳；⑥丝锥中选出两各种，在“ ”处填写环节
的序号）；
（3）上述工艺流程中需要用到的设备
是： （从①砂轮机；②车床；③台
钻中选出一种，在“ ”处填写环节的序号）。
（2）（2009年3月浙江高考）加工一个如图所示的零件（两个孔为螺纹孔），材料为钢材，要求表面耐磨防锈。加工过程需要以下4个环节：①下料和划线，②锯割和锉削，③钻孔和攻丝，④淬火和电镀。
正确的加工流程是( )
A.①→②→③→④
B.②→①→③→④
C.②→④→①→③
D.①→②→④→③
（2） A 【解析】本题属容易题，需要了解淬火属于热处理工艺，主要目的是增加工件的强度，电镀属于表面处理工艺，一般淬火和电镀放在工件加工的最后一个环节。
2008年10月浙江省高考第4题
要将一根直径为20mm的铁棒截成长度不等、两端光滑的三段，
下列现有工具中不需要的是
2009年9月浙江省高考第7题
在钢板上加工螺纹孔，用到的工具是：( )
A、钢锯和丝锥 B、锉刀和丝锥
C、钻头和丝锥 D、板牙和丝锥
2010年3月浙江省高考第5题
张明用薄铁板加工如图所示的零件，下列操作方法中不正确的是( )
A.划针紧贴导向工具，在薄铁板上划线，样冲倾斜 对准交叉点，扶正冲眼
B.左手紧握薄铁板，右手握紧手锯进行锯割，推锯加压，回拉不加压
C.用台虎钳夹紧零件，锉削锯割面，推锉时左手施压由大变小，右手施压由小变大
D.将钻头正直装夹在台钻上，用手钳夹紧零件，对准冲眼钻孔
2009年3月浙江省高考第11题
下列关于在金属材料上钻孔的操作要求中，说法错误
的是( )
A、操作要集中注意力并带好防护手套
B、操作时要戴防护眼镜
C、要用台虎钳或手钳夹紧工件
D、不能用手直接扶持小工件和薄工件
2010年9月浙江省高考第6题
如图所示的加工方法( )
A.套丝
B.钻孔
C.攻丝
D.冲眼
【解析】这是在用丝锥和丝锥扳手在车内螺纹所以是攻丝，套丝是用板牙和板牙扳手
2010年3月浙江省高考第6题
周文用麻花钻加工了一个孔，该孔剖开后的形状应该
是( )
