第1章 对环境的察觉 4--6节光学复习

(共15张PPT)

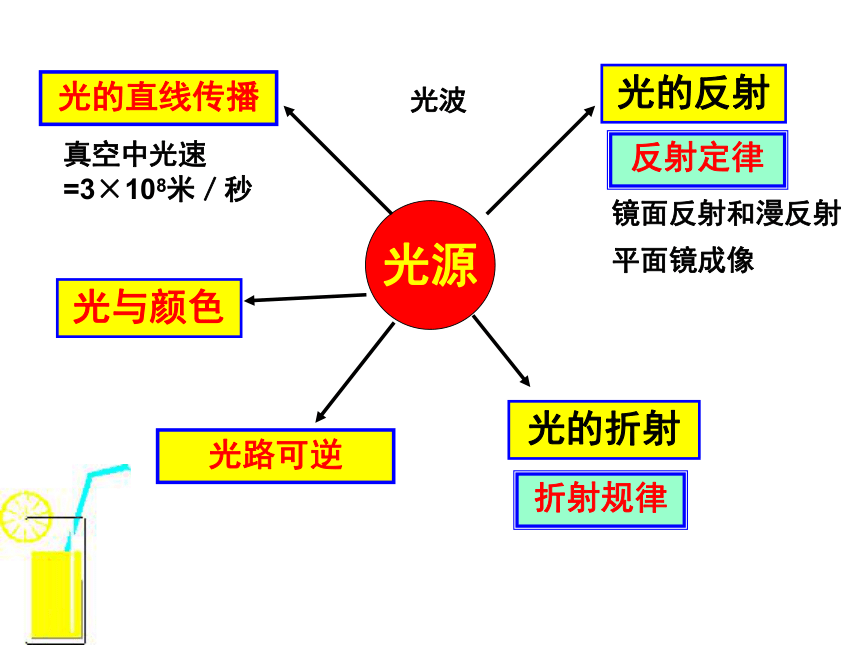

光源
光的直线传播
光的反射
光的折射
光波
真空中光速
=3×108米／秒
镜面反射和漫反射
平面镜成像
反射定律
折射规律
光路可逆
光与颜色

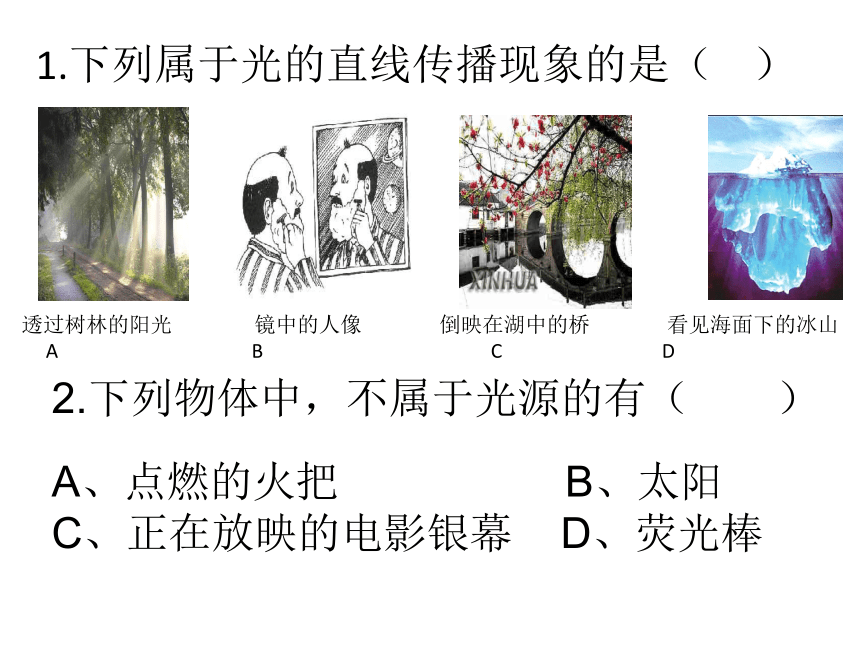

1.下列属于光的直线传播现象的是（ ）
透过树林的阳光 镜中的人像 倒映在湖中的桥 看见海面下的冰山
A B C D
2.下列物体中，不属于光源的有（　　）
A、点燃的火把 B、太阳
C、正在放映的电影银幕 D、荧光棒

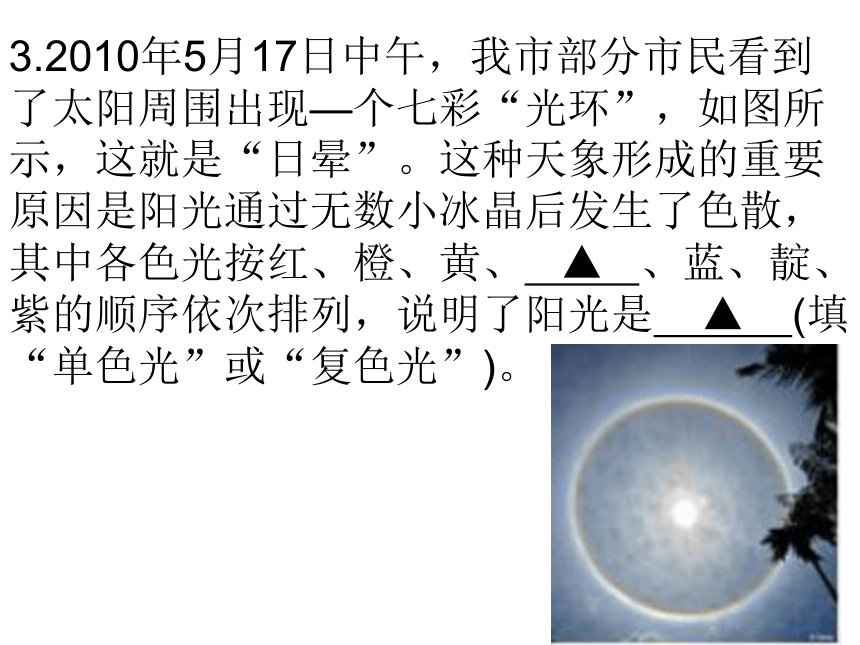

3.2010年5月17日中午，我市部分市民看到了太阳周围出现—个七彩“光环”，如图所示，这就是“日晕”。这种天象形成的重要原因是阳光通过无数小冰晶后发生了色散，其中各色光按红、橙、黄、 ▲ 、蓝、靛、紫的顺序依次排列，说明了阳光是 ▲ (填“单色光”或“复色光”)。
B
O
A
N
（
（
α
β

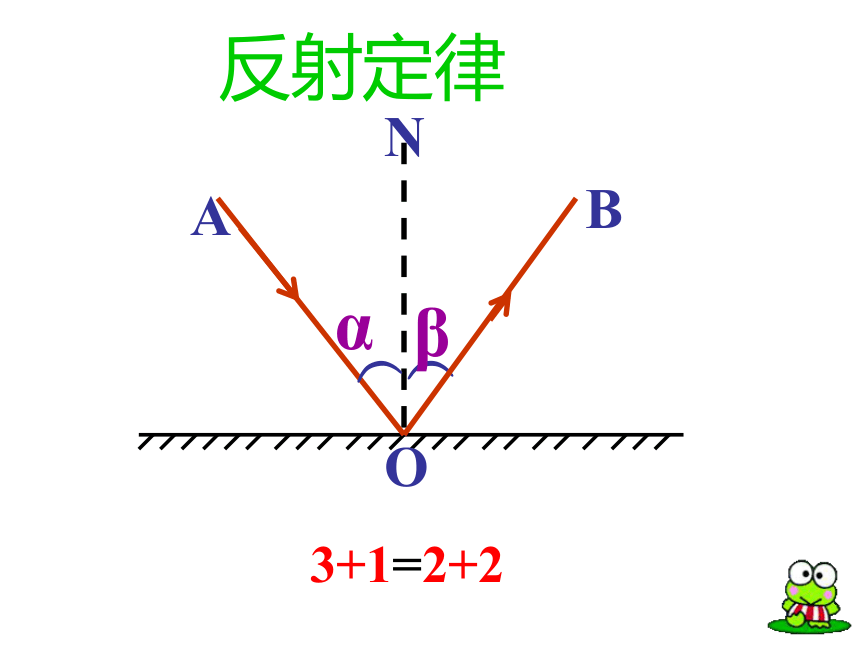

反射定律
3+1=2+2

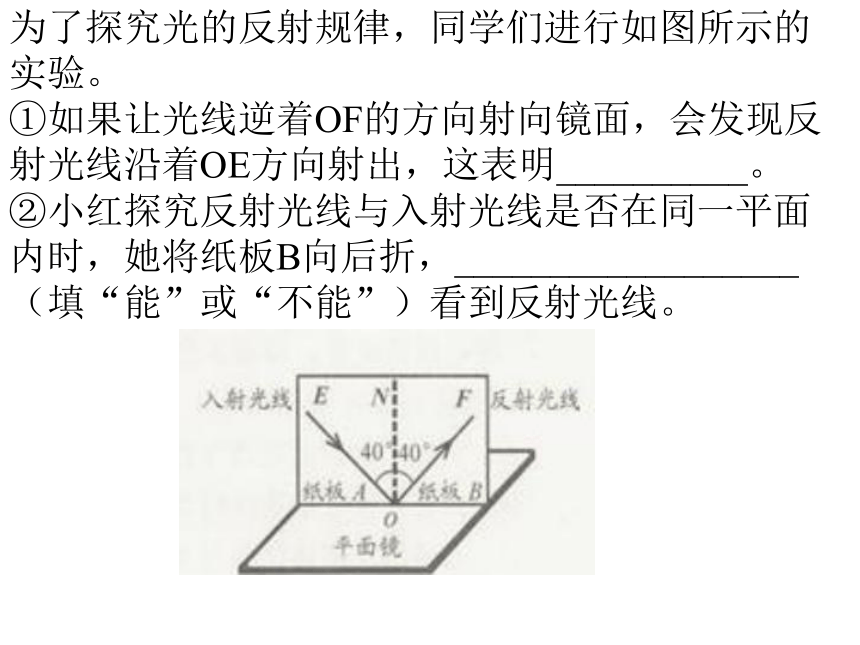

为了探究光的反射规律，同学们进行如图所示的实验。
①如果让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，这表明__________。
②小红探究反射光线与入射光线是否在同一平面内时，她将纸板B向后折，__________________（填“能”或“不能”）看到反射光线。

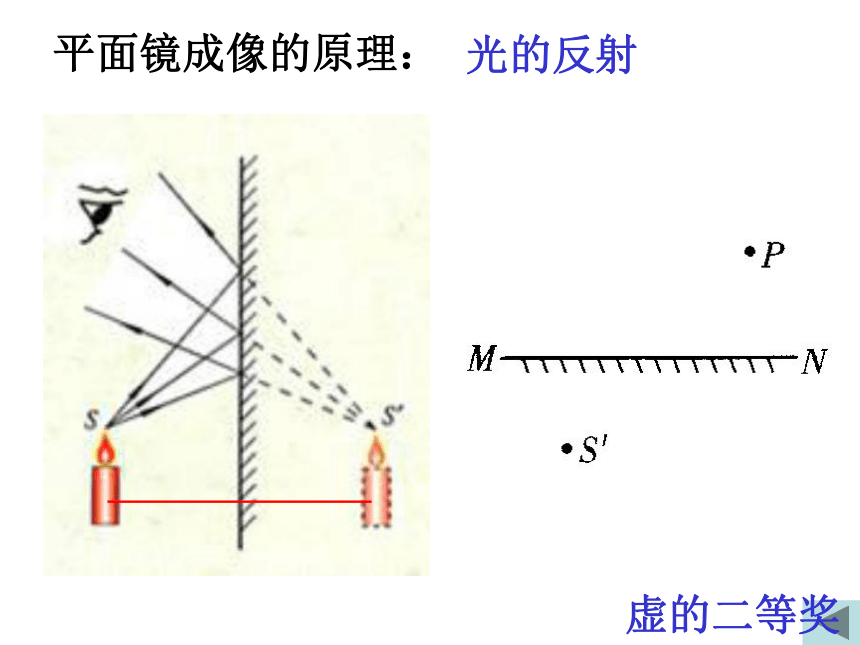

平面镜成像的原理：
光的反射
虚的二等奖
3、根据右图，你能确定光源点S的位置吗？
2、如右图所示，S为某发光点，SO是它发出的其中一条光线．根据平面镜成像特点，画出入射光线SO的反射光线。
4、如下图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。
1、在右图作出物体通过平面镜所成的像。
根据光速
空气
水
A
N
O
C
A
O
N
C
大
小
大
大
玻璃砖
错
思考：光路图对吗？
1
2
F
F′
F
O
O
F′
凸透镜、凹面镜———会聚作用
凹透镜、凸面镜———发散作用
1.下列关于凸、凹透镜的四个光路图中，哪个是错误的 （ ）
A B C D
物距
u 像的特点 像距
v
应用
大小 正倒 虚实
u>2f
u=2f
fu=f
u倒立
倒立
正立
缩小
放大
放大
实像
虚像
实像
fv>2f
像与物同侧
照相机
幻灯机
放大镜
凸透镜成像的规律
等大
倒立
实像
v=2f
通过凸透镜的三种特殊光线
近视
矫正
