高考物理三年真题专项汇编卷（2018-2020） 考点十四 ：电学实验

高考物理三年真题专项汇编卷（2018-2020）
考点十四 ：电学实验

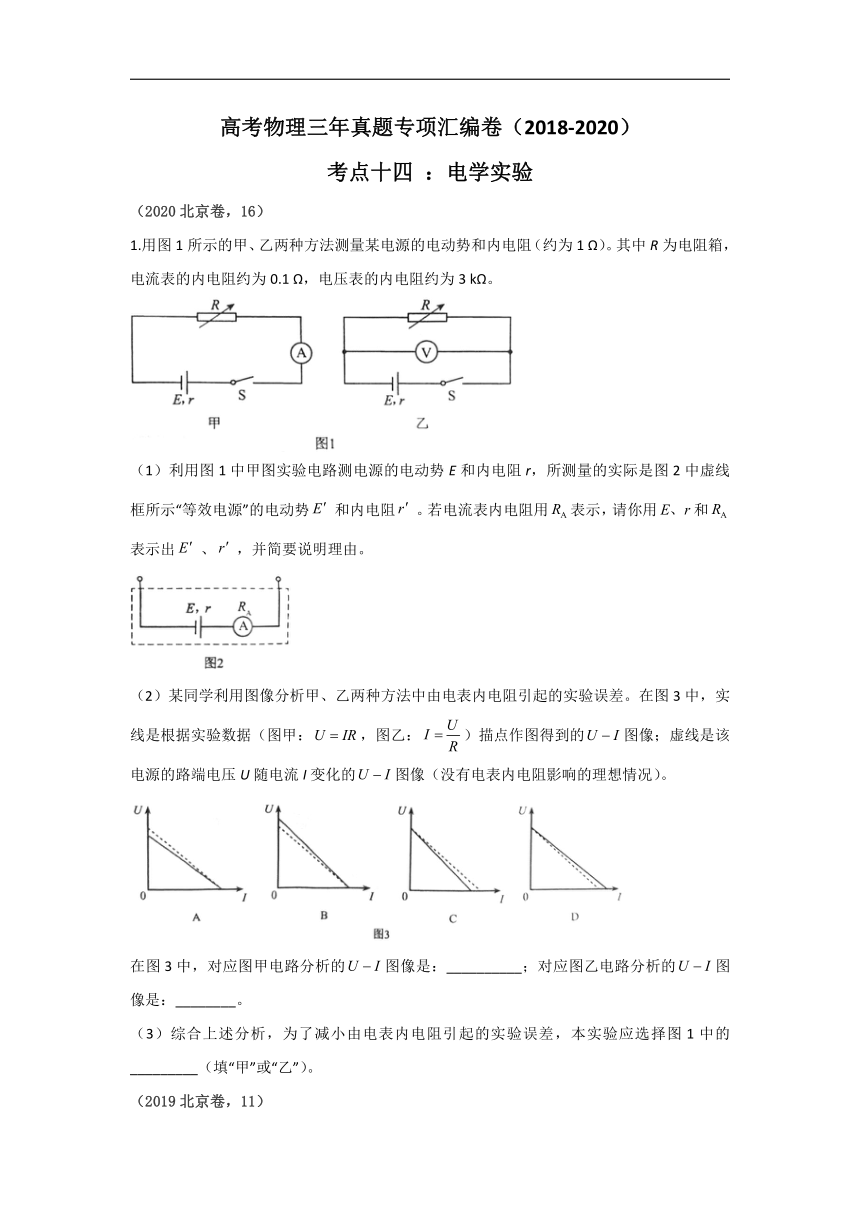

（2020北京卷，16）
1.用图1所示的甲、乙两种方法测量某电源的电动势和内电阻（约为1 Ω）。其中R为电阻箱，电流表的内电阻约为0.1 Ω，电压表的内电阻约为3 kΩ。
（1）利用图1中甲图实验电路测电源的电动势E和内电阻r，所测量的实际是图2中虚线框所示“等效电源”的电动势和内电阻。若电流表内电阻用表示，请你用和表示出、，并简要说明理由。
（2）某同学利用图像分析甲、乙两种方法中由电表内电阻引起的实验误差。在图3中，实线是根据实验数据（图甲：，图乙：）描点作图得到的图像；虚线是该电源的路端电压U随电流I变化的图像（没有电表内电阻影响的理想情况）。
在图3中，对应图甲电路分析的图像是：__________；对应图乙电路分析的图像是：________。
（3）综合上述分析，为了减小由电表内电阻引起的实验误差，本实验应选择图1中的_________（填“甲”或“乙”）。
（2019北京卷，11）

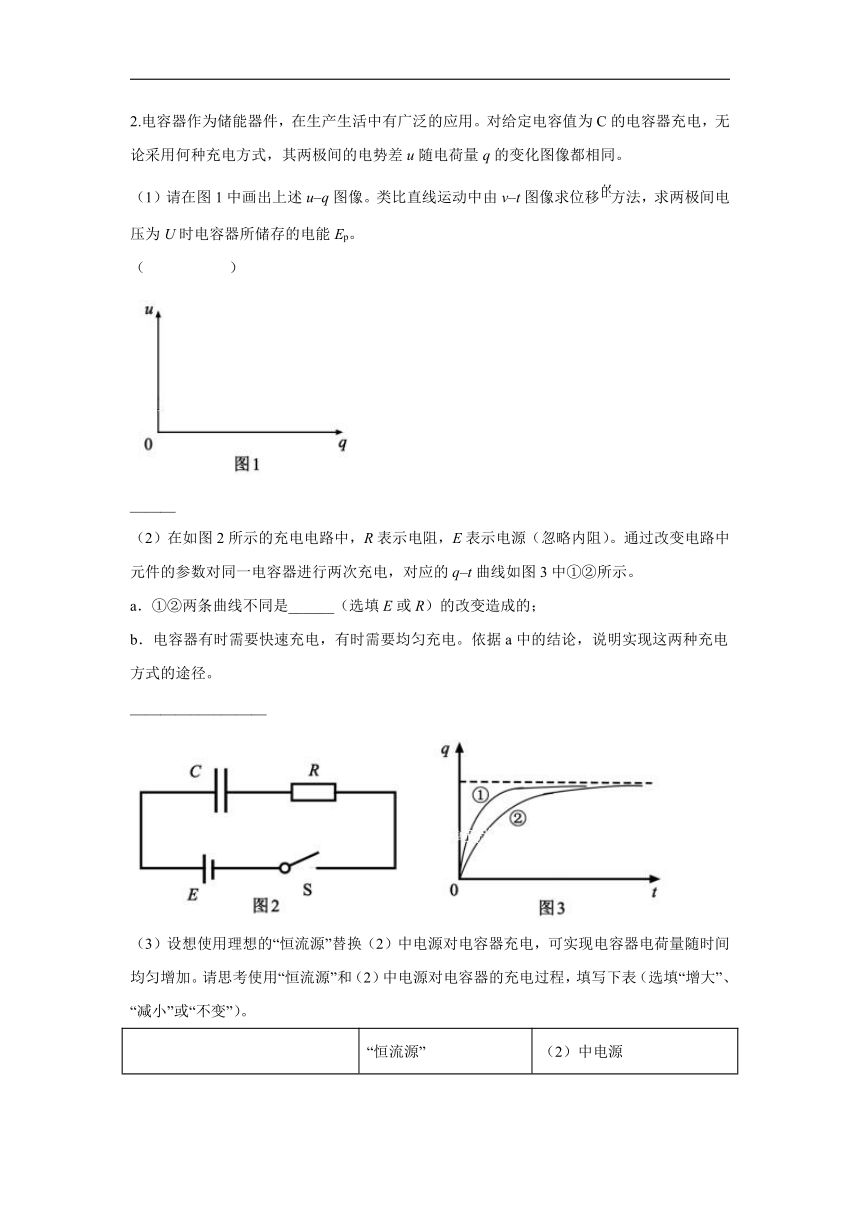

2.电容器作为储能器件，在生产生活中有广泛的应用。对给定电容值为C的电容器充电，无论采用何种充电方式，其两极间的电势差u随电荷量q的变化图像都相同。
（1）请在图1中画出上述u–q图像。类比直线运动中由v–t图像求位移方法，求两极间电压为U时电容器所储存的电能Ep。
（ ）
______
（2）在如图2所示的充电电路中，R表示电阻，E表示电源（忽略内阻）。通过改变电路中元件的参数对同一电容器进行两次充电，对应的q–t曲线如图3中①②所示。
a．①②两条曲线不同是______（选填E或R）的改变造成的；
b．电容器有时需要快速充电，有时需要均匀充电。依据a中的结论，说明实现这两种充电方式的途径。
__________________
（3）设想使用理想的“恒流源”替换（2）中电源对电容器充电，可实现电容器电荷量随时间均匀增加。请思考使用“恒流源”和（2）中电源对电容器的充电过程，填写下表（选填“增大”、“减小”或“不变”）。
“恒流源” （2）中电源
电源两端电压
通过电源的电流 ____ ____
（2020新高考Ι卷，14）

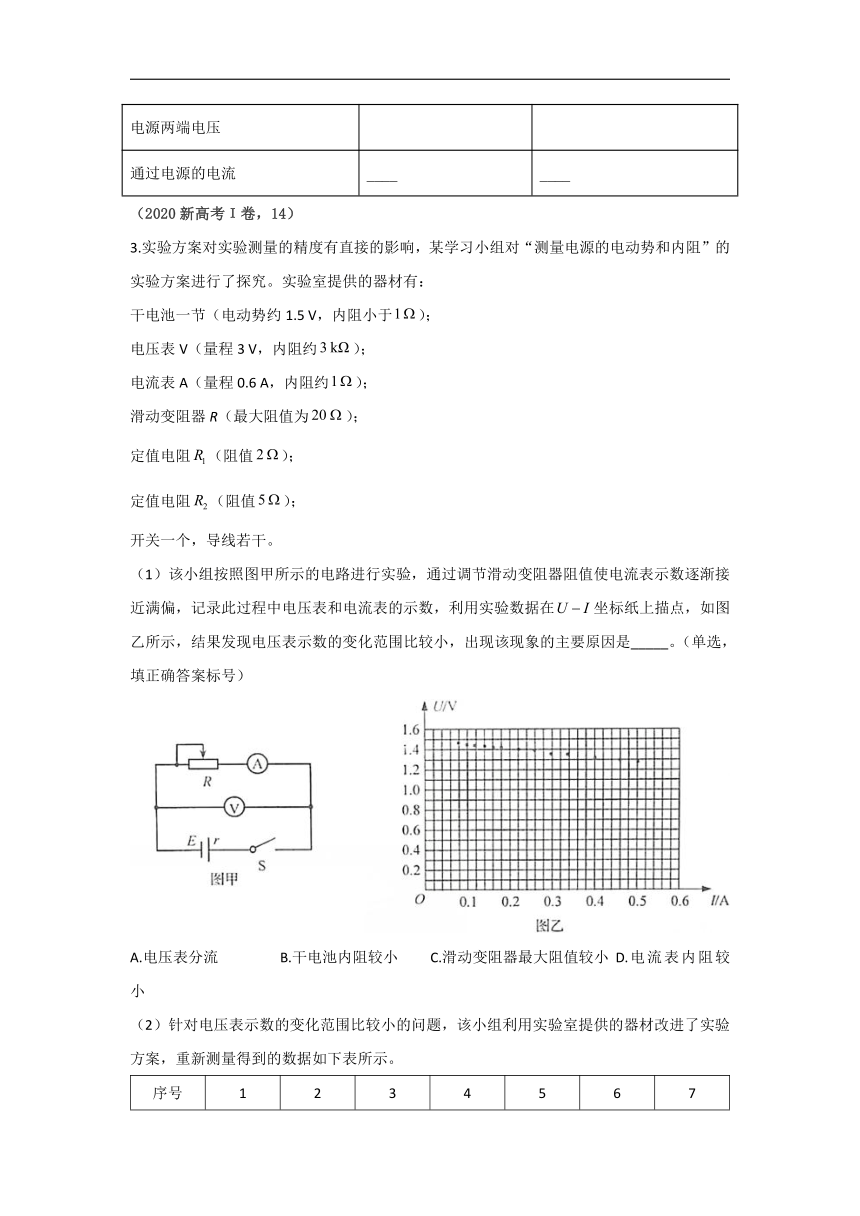

3.实验方案对实验测量的精度有直接的影响，某学习小组对“测量电源的电动势和内阻”的实验方案进行了探究。实验室提供的器材有：
干电池一节（电动势约1.5 V，内阻小于）；
电压表V（量程3 V，内阻约）；
电流表A（量程0.6 A，内阻约）；
滑动变阻器R（最大阻值为）；
定值电阻（阻值）；
定值电阻（阻值）；
开关一个，导线若干。
（1）该小组按照图甲所示的电路进行实验，通过调节滑动变阻器阻值使电流表示数逐渐接近满偏，记录此过程中电压表和电流表的示数，利用实验数据在坐标纸上描点，如图乙所示，结果发现电压表示数的变化范围比较小，出现该现象的主要原因是_____。（单选，填正确答案标号）
A.电压表分流 B.干电池内阻较小 C.滑动变阻器最大阻值较小 D.电流表内阻较小
（2）针对电压表示数的变化范围比较小的问题，该小组利用实验室提供的器材改进了实验方案，重新测量得到的数据如下表所示。
序号 1 2 3 4 5 6 7
0.08 0.14 0.20 0.26 0.32 0.36 0.40
1.35 1.20 1.05 0.88 0.73 0.71 0.52
请根据实验数据，回答以下问题：
①答题卡的坐标纸上已标出后3组数据对应的坐标点，请在答题卡的坐标纸上标出前4组数据对应的坐标点并画出图像。
②根据实验数据可知，所选的定值电阻为_______（填“”或“”）。
③用笔画线代替导线，请在答题卡上按照改进后的方案，将实物图连接成完整电路。
（2020江苏卷，10）

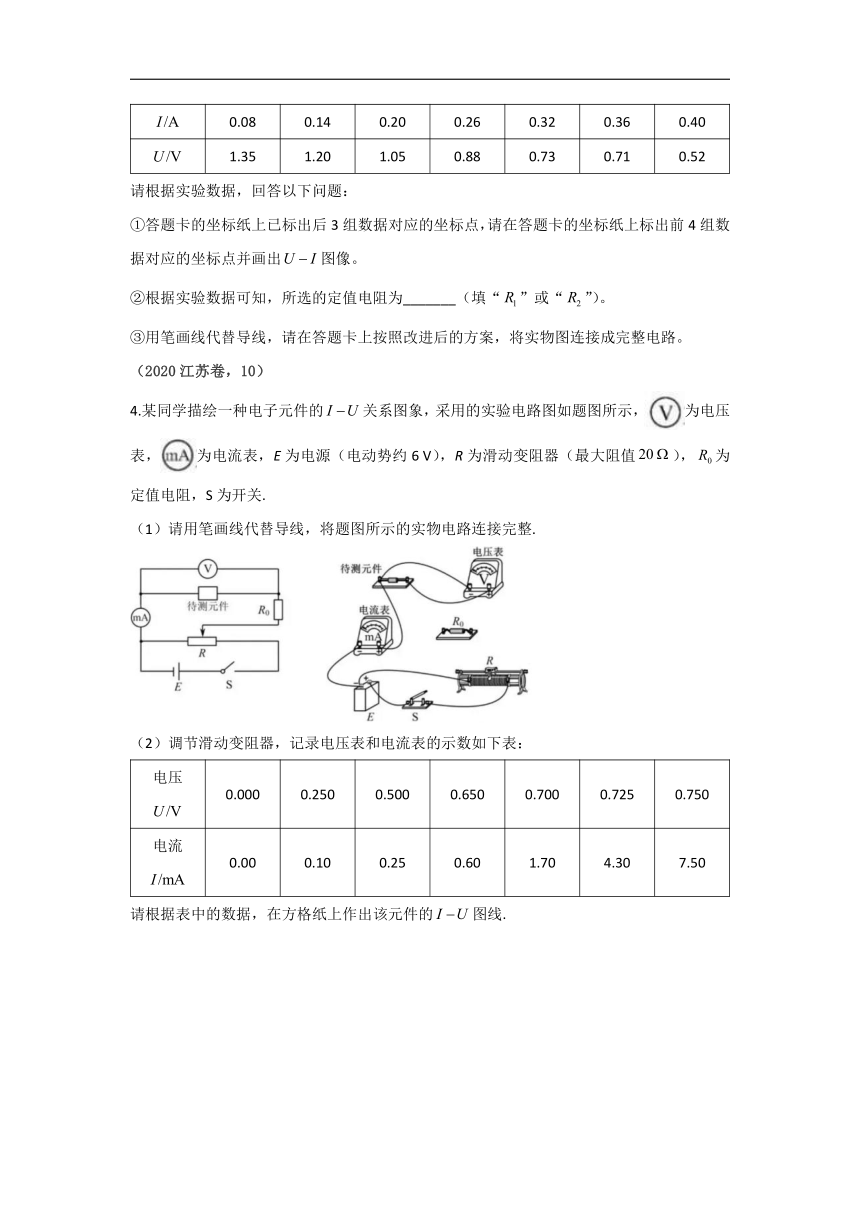

4.某同学描绘一种电子元件的关系图象，采用的实验电路图如题图所示，为电压表，为电流表，E为电源（电动势约6 V），R为滑动变阻器（最大阻值），为定值电阻，S为开关.
（1）请用笔画线代替导线，将题图所示的实物电路连接完整.
（2）调节滑动变阻器，记录电压表和电流表的示数如下表：
电压 0.000 0.250 0.500 0.650 0.700 0.725 0.750
电流 0.00 0.10 0.25 0.60 1.70 4.30 7.50
请根据表中的数据，在方格纸上作出该元件的图线.
（3）根据作出的图线可知，该元件是_______（选填“线性”或“非线性”）元件.
（4）在上述测量中，如果用导线代替电路中的定值电阻，会导致的两个后果是________.
A.电压和电流的测量误差增大 B.可能因电流过大烧坏待测元件
C.滑动变阻器允许的调节范围变小 D.待测元件两端电压的可调节范围变小
（2019江苏卷，11）

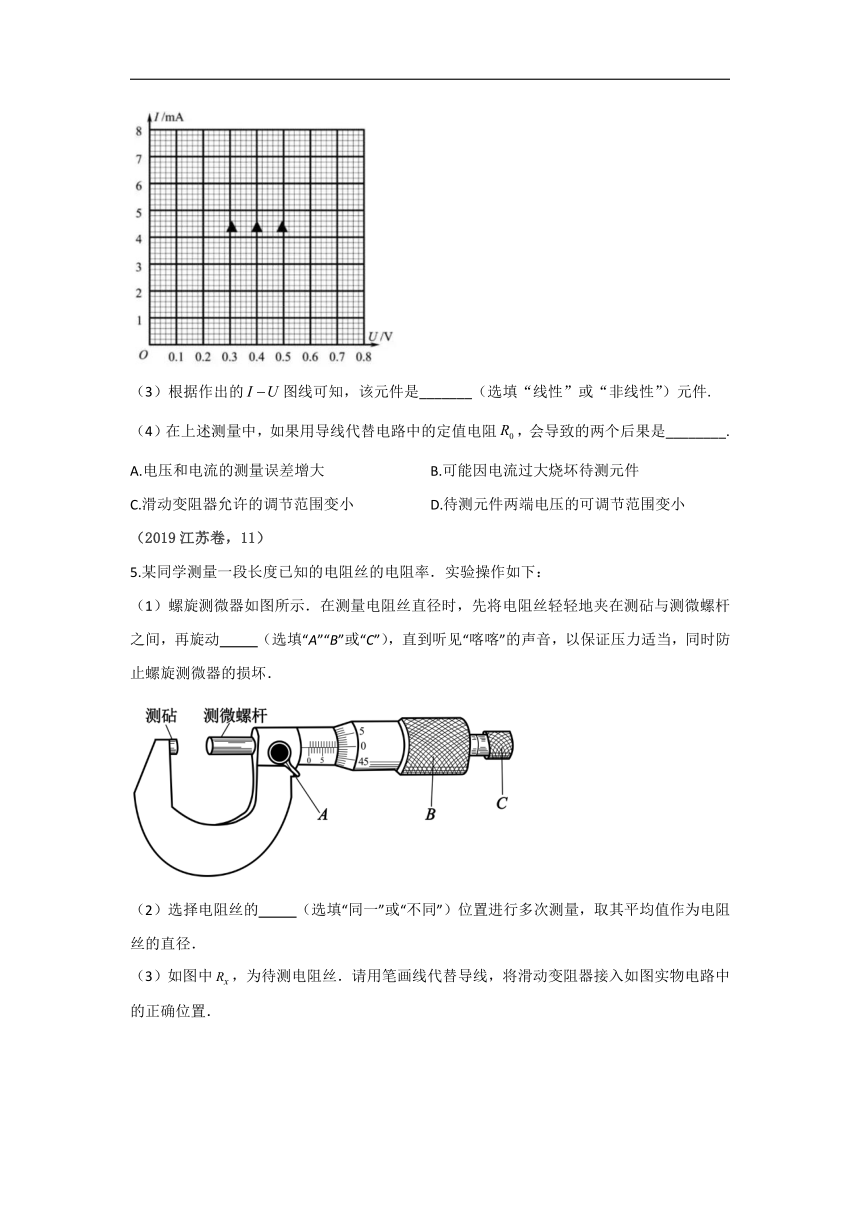

5.某同学测量一段长度已知的电阻丝的电阻率．实验操作如下：
（1）螺旋测微器如图所示．在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再旋动 （选填“A”“B”或“C”），直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏．
（2）选择电阻丝的 （选填“同一”或“不同”）位置进行多次测量，取其平均值作为电阻丝的直径．
（3）如图中，为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入如图实物电路中的正确位置．
（4）为测量R，利用如图所示的电路，调节滑动变阻器测得5组电压和电流的值，作出的关系图象如图所示．接着，将电压表改接在a、b两端，测得5组电压和电流的值，数据见下表：
/V 0.50 1.02 1.54 2.05 2.55
/mA 20.0 40.0 60.0 80.0 100.0
请根据表中的数据，在方格纸上作出图象．
（5）由此，可求得电阻丝的= Ω．根据电阻定律可得到电阻丝的电阻率．
（2018江苏卷，10）
6.一同学测量某干电池的电动势和内阻.
（1）如图所示是该同学正准备接入最后一根导线(图中虚线所示)时的实验电路.请指出图中在器材操作上存在的两个不妥之处.__________;__________.
（2）实验测得的电阻箱阻值R和电流表示数I,以及计算的数据见下表:根据表中数据,在答题卡的方格纸上作出关系图像.
由图象可计算出该干电池的电动势为__________V;内阻为__________Ω.
R/Ω 8.0 7.0 6.0 5.0 4.0
I/A 0.15 0.17 0.19 0.22 0.26
6.7 6.0 5.3 4.5 3.8
（3）为了得到更准确的测量结果,在测出上述数据后,该同学将一只量程为100mV的电压表并联在电流表的两端.调节电阻箱,当电流表的示数为0.33A时,电压表的指针位置如图所示,则该干电池的电动势应为__________V;内阻应为__________Ω.
（2020浙江卷，18）
7.某同学分别用图甲和图乙的电路测量同一节干电池的电动势和内阻。
（1）在答题纸相应的方框中画出图乙的电路图；
（2）某次测量时电流表和电压表的示数如图所示，则电流________，电压_______；
（3）实验得到如图所示的两条直线，图中直线Ⅰ对应电路是图1________（选填“甲”或“乙”）；
（4）该电池的电动势________V（保留三位有效数字），内阻________（保留两位有效数字）。
（2020全国Ⅰ卷，9）
8.某同学用伏安法测量一阻值为几十欧姆的电阻，所用电压表的内阻为1 kΩ，电流表内阻为0.5 Ω。该同学采用两种测量方案，一种是将电压表跨接在图（a）所示电路的两点之间，另一种是跨接在两点之间。测量得到如图（b）所示的两条图线，其中U与I分别为电压表和电流表的示数。
回答下列问题：
（1）图（b）中标记为Ⅱ的图线是采用电压表跨接在________（填“”或“”）两点的方案测量得到的。
（2）根据所用实验器材和图（b）可判断，由图线________（填“Ⅰ”或“Ⅱ”）得到的结果更接近待测电阻的真实值，结果为________Ω（保留1位小数）。
（3）考虑到实验中电表内阻的影响，需对（2）中得到的结果进行修正，修正后待测电阻的阻值为________Ω（保留1位小数）。
（2020全国Ⅱ卷，10）
9.某同学要研究一小灯泡的伏安特性。所用器材有：电流表(量程，内阻)，电流表(量程，内阻)、定值电阻(阻值)、滑动变阻器(最大阻值)、电源(电动势，内阻很小)、开关和若干导线。该同学设计的电路如图所示。
(1)根据图，在图的实物图中画出连线。
(2)若分别为流过电流表和的电流，利用和写出：小灯泡两端的电压______，流过小灯泡的电流______。为保证小灯泡的安全，不能超过______。
(3)实验时，调节滑动变阻器，使开关闭合后两电流表的示数为零。逐次改变滑动变阻器滑片位置并读取相应的和。所得实验数据在下表中给出。
32 55 85 125 144 173
171 229 299 379 424 470
根据实验数据可算得，当时，灯丝电阻_____(保留1位小数)。
(4)如果用另一个电阻替代定值电阻，其他不变，为了能够测量完整的伏安特性曲线，所用电阻的阻值不能小于______(保留1位小数)。
（2020全国Ⅲ卷，10）
10.已知一热敏电阻当温度从10 ℃升至60 ℃时阻值从几千欧姆降至几百欧姆，某同学利用伏安法测量其阻值随温度的变化关系。所用器材：电源E、开关S、滑动变阻器R（最大阻值为20 Ω）、电压表（可视为理想电表）和毫安表（内阻约为100 Ω）。
（1）在答题卡上所给的器材符号之间画出连线，组成测量电路图。
（2）实验时，将热敏电阻置于温度控制室中，记录不同温度下电压表和毫安表的示数，计算出相应的热敏电阻阻值。若某次测量中电压表和毫安表的示数分别为5.5 V和3.0 mA，则此时热敏电阻的阻值为________kΩ（保留2位有效数字）。实验中得到的该热敏电阻阻值R随温度t变化的曲线如图（a）所示。
（3）将热敏电阻从温控室取出置于室温下，测得达到热平衡后热敏电阻的阻值为2.2 kΩ。由图（a）求得，此时室温为_______℃（保留3位有效数字）。
（4）利用实验中的热敏电阻可以制作温控报警器，其电路的一部分如图（b）所示。图中，E为直流电源（电动势为10 V，内阻可忽略）；当图中的输出电压达到或超过6.0 V时，便触发报警器（图中未画出）报警。若要求开始报警时环境温度为50 ℃，则图中_____（填
“”或“”）应使用热敏电阻，另一固定电阻的阻值应为_____kΩ（保留2位有效数字）。
（2019全国Ⅰ卷，10）
11.某同学要将一量程为250μA的微安表改装为量程为20 mA的电流表。该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与微安表连接，进行改装。然后利用一标准毫安表，根据图（a）所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。
（1）根据图（a）和题给条件，将（b）中的实物连接。
（2）当标准毫安表的示数为16.0mA时，微安表的指针位置如图（c）所示，由此可以推测出改装的电表量程不是预期值，而是 。（填正确答案标号）
A．18 mA B．21 mA C．25mA D．28 mA
（3）产生上述问题的原因可能是 。（填正确答案标号）
A．微安表内阻测量错误，实际内阻大于1 200 Ω
B．微安表内阻测量错误，实际内阻小于1 200 Ω
C．R值计算错误，接入的电阻偏小
D．R值计算错误，接入的电阻偏大
（4）要达到预期目的，无论测得的内阻值是都正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k= 。
（2019全国Ⅱ卷，10）
12.某小组利用图（a）所示的电路，研究硅二极管在恒定电流条件下的正向电压U与温度t的关系，图中和为理想电压表；R为滑动变阻器，为定值电阻（阻值100 Ω）；S为开关，E为电源。实验中二极管置于控温炉内，控温炉内的温度t由温度计（图中未画出）测出。图（b）是该小组在恒定电流为50.0μA时得到的某硅二极管U-t关系曲线。回答下列问题：
（1）实验中，为保证流过二极管的电流为50.0μA，应调节滑动变阻器R，使电压表的示数为= mV；根据图（b）可知，当控温炉内的温度t升高时，硅二极管正向电阻 （填“变大”或“变小”），电压表示数 （填“增大”或“减小”），此时应将R的滑片向 （填“A”或“B”）端移动，以使示数仍为。
（2）由图（b）可以看出U与t成线性关系，硅二极管可以作为测温传感器，该硅二极管的测温灵敏度为= （保留2位有效数字）。
（2019全国Ⅲ卷，10）
13.某同学欲将内阻为98.5Ω、量程为100uA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50uA刻度。可选用的器材还有：定值电阻R0（阻值14kΩ），滑动变阻器（最大阻值1500Ω），滑动变阻器（最大阻值500Ω），电阻箱（0~99999.9Ω），干电池（E=1.5 V，r=1.5 Ω），红、黑表笔和导线若干。
（1）欧姆表设计
将图（a）中的实物连线组成欧姆表。欧姆表改装好后，滑动变阻器R接入电路的电阻应为 Ω：滑动变阻器选 （填“”或“”）。
（2）刻度欧姆表表盘
通过计算，对整个表盘进行电阻刻度，如图（b）所示。表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为 、 。
（3）校准
红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向___kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。若校准某刻度时，电阻箱旋钮位置如图（c）所示，则电阻箱接入的阻值为_______Ω。
（2018全国Ⅰ卷，10）
14.某实验小组利用如图(a)所示的电路探究在25℃-80℃范围内某热敏电阻的温度特性,所用器材有:置于温控室(图中虚线区域)中的热敏电阻RT,其标称值(25℃时的阻值)为900.0Ω:电源E(6V,内阻可忽略):电压表(量程150mV):定值电阻R0(阻值20.0Ω),滑动变阻器R1(最大阻值为1000Ω):电阻箱R2(阻值范围0-999.9Ω):单刀开关S1,单刀双掷开关S2。
实验时,先按图(a)连接好电路,再将温控室的温度t升至80.0℃,将S2与1端接通,闭合S1,调节R1的滑片位置,使电压表读数为某一值U0:保持R1的滑片位置不变,将R2置于最大值,将S2与2端接通,调节R2,使电压表读数仍为U0:断开S1,记下此时R2的读数,逐步降低温控室的温度t,得到相应温度下R2的阻值,直至温度降到25.0°C,实验得到的R2-t数据见下表。
t/℃ 25.0 30.0 40.0 50.0 60.0 70.0 80.0
R2/Ω 900.0 680.0 500.0 390.0 320.0 270.0 240.0
回答下列问题:
（1）在闭合S1前,图(a)中R1的滑片应移动到__________(填“a”或“b”)端;
（2）在图(b)的坐标纸上补齐数据表中所给数据点,并做出R2-t曲线:
（3）由图(b)可得到Rt,在25°C∽80°C范围内的温度特性,当t=44.0℃时,可得RT=__________Ω;
（4）将RT握于手心,手心温度下R2的相应读数如图(c)所示,该读数为__________Ω,则手心温度为__________°C。
（2018全国Ⅱ卷，9）
15.某同学组装一个多用电表。可选用的器材有:微安表头(量程,内阻);电阻箱 (阻值范围);电阻箱 (阻值范围);导线若干。要求利用所给器材先组装一个量程为的直流电流表。在此基础上再将它改装成量程为的直流电压表。组装好的多用电表有电流和电压两档。
回答下列问题:
（1）在虚线框内画出电路图并标出和。其中*为公共接线柱。和分别是电流档和电压档的接线柱。
（2）电阻箱的阻值应取__________,__________.(保留到个位)
（2018全国Ⅲ卷，10）
16.一课外实验小组用如图所示的电路测量某待测电阻Rx的阻值,图中R0为标准定值电阻(R0=20.0 Ω);可视为理想电压表。S1为单刀开关,S2位单刀双掷开关,E为电源,R为滑动变阻器。采用如下步骤完成实验:
（1）①按照实验原理线路图(a),将图(b)中实物连线;
②将滑动变阻器滑动端置于适当位置,闭合S1;
③将开关S2掷于1端,改变滑动变阻器动端的位置,记下此时电压表的示数U1;然后将S2掷于2端,记下此时电压表的示数U2;
（2）④待测电阻阻值的表达式Rx=__________(用R0、U1、U2表示);
⑤重复步骤③,得到如下数据:
1 2 3 4 5
U1/V 0.25 0.30 0.36 0.40 0.44
U2/V 0.86 1.03 1.22 1.36 1.49
3.44 3.43 3.39 3.40 3.39
（3）⑥利用上述5次测量所得 的平均值,求得Rx=__________Ω。(保留1位小数)
答案以及解析
1.答案：（1）电流表与电源一起形成“等效电源”，二者串联，则“等效电源”内阻，根据闭合电路欧姆定律可知
（2）C；A
（3）乙
解析：（1）电流表与电源一起形成“等效电源”，二者串联，则“等效电源”内阻，根据闭合电路欧姆定律可知。
（2）对于甲图，根据闭合电路欧姆定律有
，其中
，其中
，即
且当I越大，与间的差距越大，当时，U无误差
可知C图正确；
对于图乙，根据闭合电路欧姆定律有
，其中
，其中
，即
且当U越大，与间的差距越大，当时，无误差
可知A图正确。
（3）由以上分析知，甲图，，其电动势测量值等于真实值，乙图，，电动势与内阻测量值均偏小；但由于电源本身内阻较小，又较大，乙图的误差为较小；而甲图内阻测量值，对比之下甲图的相对误差更大，故选乙图。
2.答案： (1). ； (2). R ；要快速度充电时，只要减小图2中的电阻R；要均匀充电时，只要适当增大图2中的电阻R即可 (3). 增大；不变；不变；减小
解析：(1)由电容器电容定义式可得：，整理得：，所以图象应为过原点的倾斜直线，如图：
由题可知，两极间电压为U时电容器所储存的电能即为图线与横轴所围面积，即，当两极间电压为U时，电荷量为，所以；
(2)a.由于电源内阻不计，当电容器充满电后电容器两端电压即电源的电动势，电容器最终的电量为：，由图可知，两种充电方式最终的电量相同，只是时间不同，所以①②曲线不同是R造成的；
b.由图3可知，要快速度充电时，只要减小图2中的电阻R，要均匀充电时，只要适当增大图2中的电阻R即可；
(3)在电容器充电过程中在电容器的左极板带正电，右极板带负电，相当于另一电源，且充电过程中电量越来越大，回路中的总电动势减小，当电容器两端电压与电源电动势相等时，充电结束，所以换成“恒流源”时，为了保证电流不变，所以“恒流源两端电压要增大，通过电源的电流不变，在(2)电源的电压不变，通过电源的电流减小。
3.答案：（1）B
（2）①如图
②
③如图
解析：（1）路端电压，若电源内阻远小于外电路总电阻，则电压表示数总是接近电源的电动势，变化范围小，故B项正确。
（2）②由画出的图线知等效电源内阻，因此选的定值电阻为。③连接实物图时，从电源正极出发，依次连接各器材，电压表并联在滑动变阻器和电流表两端，注意电流从正接线柱流入，负接线柱流出。
4.答案：（1）见图1
（2）见图2
（3）非线性
（4）BC
解析：（1）根据电路原理图，按着电流的方向进行实物电路图的连线，如图甲所示。（2）由表格中的数据在题图上按着标度描出对应的各点，然后用平滑的曲线连接，使尽可能多的点位于曲线上，如图乙所示。（3）根据作出的图线可知，待测元件为非线性元件。（4）根据电路的原理图可知，若用导线代替电路中的定值电阻，在调节滑动变阻器滑片时所允许的调节范围会变小，此时若调节滑动变阻器滑片，稍有不慎就会使通过待测元件的电流过大，烧坏待测元件或电流表，BC正确；电压测量值与待测元件两端电压一致，即测量值误差不变，A错误；去掉，导线不分电压，待测元件两端电压可调节范围变大，D错误。
5.答案：（1）C （2）不同 （3）见图1 （4）见图2 （5）23.5（23.0~24.0都算对）
解析： （1）在测量时，为了不损坏被测物体，最后也改用微调方旋钮即C，直到听见“喀喀”的响声；
（2）为了减小测量误差，应选用电阻丝不同位置进行多次测量；
（3）按照原理图，将实物图连线如图：
；
（4）将表格中各组数据在坐标纸上描出，再连成一条直线，如图：
；
（5）当电压表按甲图连接时，电压表测的电压为的电压之和，当电压表接在a、b间时，电压表测的电压为的电压，由图可得：，所以。
6.答案：（1）①开关未断开; ②电阻箱阻值为零; （2） 1.4(1.30~1.44都算对) 1.2(1.0~1.4都算对)
（3）1.4(结果与(2)问第一个空格一致)
1.0(结果比(2)问第二个空格小0.2)
解析：（1）连接电路时电源应与电路断开,所以开关要断开;另一错误是电阻箱接入电路的电阻是零,这样容易烧坏电流表和电源。
（2）将数据描点连线,做出一条倾斜的直线。根据闭合电路欧姆定律E=I(R+r)得,所以图线的斜率表示电源电动势V=1.37V,截距绝对值表示r=0.4×3.0Ω=1.20Ω;
（3）用电压表与电流表并联,可测得电流表的内阻,考虑电表内阻对实验的影响,则E=I(R+RA+r),得,所以图线的斜率仍表示电动势,电动势的准确值为1.37V,图线的截距表示(RA+r),所以内阻精确值为r=(1.20-0.20)Ω=1.00Ω。
7.答案：（1）电路图正确
（2）0.39～0.41，1.29～1.31
（3）乙
（4）1.51～1.54，0.52～0.54
解析：（1）按照图1乙电路画出电路图；（2）由题图可知，电压表量程选择3 V，电流表量程选择0.6 A，根据电流表和电压表读数规则，电流，电压；（3）图1甲的电路将电流表与干电池串联，测量出来的干电池内阻实际为干电池内阻与电流表内阻之和，对应图线的斜率绝对值较大，所以图3中直线Ⅱ对应电路为图1甲电路，直线I对应电路为图1乙电路；（4）根据实验图象与纵轴交点的纵坐标为电池电动势，可知该电池的电动势，由图3中直线I的斜率绝对值可得电池内阻。
8.答案：（1）
（2）Ⅰ；50.5
（3）50.0
解析：（1）当用电流表内接法时，测量值为，当用电流表外接法时，测量值为，图（b）中图线Ⅱ的斜率较小，所以应为使用电流表外接法测量的结果，即电压表跨接在间测量得到的。
（2）由图线可得约为，可知，所以用电流表内接法测量的结果误差较小，即由图线I得到的结果更接近待测电阻的真实值，测量结果。（3）因为，所以。
9.答案：（1）如图所示
（2）；；180
（3）11.6
（4）8.0
解析：（2）根据串并联知识可得小灯泡两端的电压，流过小灯泡的电流，小灯泡的额定电压为，由可得，即为了保证小灯泡的安全，不能超过180 mA。（3）灯丝的电阻，当时，，解得。（4）小灯泡的额定电压为，由可得。
10.答案：（1）如图所示
（2）1.8
（3）25.5
（4）；1.2
解析：（1）由于滑动变阻器的最大阻值比待测电阻的阻值小得多，因此滑动变阻器应用分压式接法，由于电压表可视为理想电表，则电流表应用外接法，电路图如答图所示。（2）由欧姆定律得（或）。（3）由题图（a）可直接读出热敏电阻的阻值为时，室温为25.5 ℃。（4）由题意可知随温度的升高两端的输出电压应增大，又由串联电路的特点可知，的阻值应减小或的阻值应增大，而热敏电阻的阻值随温度的升高而减小，因此应为热敏电阻；当环境温度为50 ℃时，热敏电阻的阻值为，则由串联电路的特点有，解得。
11.答案：（1）连线如图所示
（2）C （3）AC （4）
解析： （1）电表改装时，微安表应与定值电阻R并联接入虚线框内，则实物电路连接如下图所示：
（2）由标准毫安表与该装表的读数可知，改装后的电流表，实际量程被扩大的倍数为：倍。故当原微安表表盘达到满偏时，实际量程为：，故本小题选C；
（3）根据，得：，改装后的量程偏大的原因可能是，原微安表内阻测量值偏小，即电表实际内阻真实值，大于1200Ω；或者因为定值电阻R的计算有误，计算值偏大，实际接入定值电阻R阻值偏小。故本小题选AC；
（4）由于接入电阻R时，改装后的表实际量程为25mA，故满足；要想达到预期目的，即将微安表改装为量程为20mA电流表，应满足， 其中，联立解得：或。
12.答案：(1)5.00; 变小; 增大; B; (2)2.8
解析：（1）由 ，I不变，温度升高，U减小，故R减小；由于R变小，总电阻减小，电流增大；两端电压增大，即表示数变大，只有增大电阻才能使电流减小，故滑动变阻器向右调节，即向B短调节。
（2）由图可知，
13.答案：（1）
900
（2）45、5
（3）3.0 35000.0
解析： (1)将电源、电流表、定值电阻以及滑动变阻器串接即可组成欧姆表，故实物图如图所示；
根据闭合电路欧姆定律有：
解得：R1=900Ω;故滑动变阻器选择R1；
(2)由(1)中解答可知,欧姆表的内阻即中值电阻R中=98.5+1.5+14000+900=15000Ω；
根据闭合电路欧姆定律有：
解得：Ra=45kΩ；
同理可知：
解得：Rb=5kΩ
(3)欧姆表在使用时应先将两表笔短接，使欧姆表指针指向满偏刻度，即0Ω处；
电阻箱的读数为：3×10k+5×1k+0×100+0×10+0×1+0×0.1=35000.0Ω。
14.答案：（1）b; （2）
（3）450; （4）620.0 ; 33.0
解析：（1）题图(a)的电路滑动变阻器采用限流接法,在闭合S1前,R1应该调节到接入电路部分的阻值最大,使电路中电流最小,即题图(a)中R1的滑片应移到b端。
（2）将t=60℃和t=70℃对应的两组数据对应画在坐标图上,然后用平滑曲线过尽可能多的数据点画出R2—t曲线。
（3）根据题述实验过程可知,测量的R2的数据等于对应的热敏电阻RT的阻值。由画出的R2—t曲线可知,当t=44.0℃时,对应的RT=450Ω
（4）由画出的R2—t曲线可知,当RT=620.0Ω时,手心温度t=33.0℃.。
15.答案：（1）
（2）100; 2910
解析：（1）R1的电阻比较小,所以R1与表头并联构成大量程的的电流表,R2的阻值比较大,与改装后的电流表串联可充当大量程的电压表,设计电路图如图所示;
（2）改装电流表需要并联一个电阻,要改装1mA的电流表需要并联的电阻 ,所以选用与变阻箱R1并联,并联后的总电阻为
要改装3V电压表需要串联电阻,串联电阻的阻值为
16.答案：（1）
（2）
（3）48.2
解析：2.开关S2掷于1端,由欧姆定律可得通过Rx的电流I=U1/R0,将开关S2掷于2端,R0和Rx串联电路电压为U2,Rx两端电压为U=U2-U1,由欧姆定律可得待测电阻阻值。
3.5次测量所得的平均值,1/5(3.44+3.43+3.39+3.40+3.39)=3.41,代入。
