光的反射

(共46张PPT)

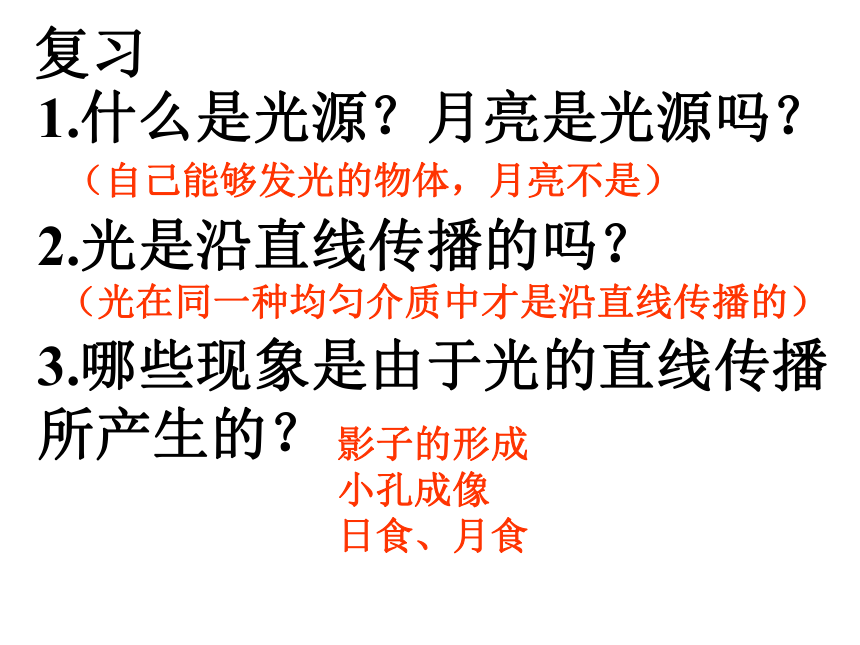

复习
1.什么是光源？月亮是光源吗？
2.光是沿直线传播的吗？
3.哪些现象是由于光的直线传播所产生的？
（自己能够发光的物体，月亮不是）
（光在同一种均匀介质中才是沿直线传播的）
影子的形成小孔成像
日食、月食

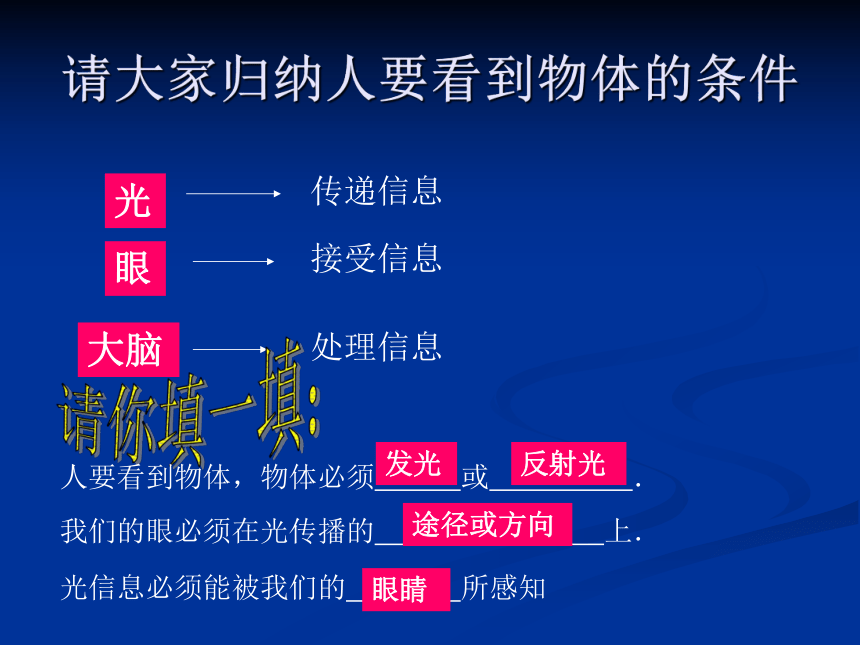

请大家归纳人要看到物体的条件
光
眼
大脑
传递信息
接受信息
处理信息
人要看到物体，物体必须　　　或　　　　　．
我们的眼必须在光传播的　　　　　　　　上．
光信息必须能被我们的　　　　所感知
眼睛
发光
反射光
途径或方向
你知道吗？
我们的眼睛为什么能够看到不发光的物体

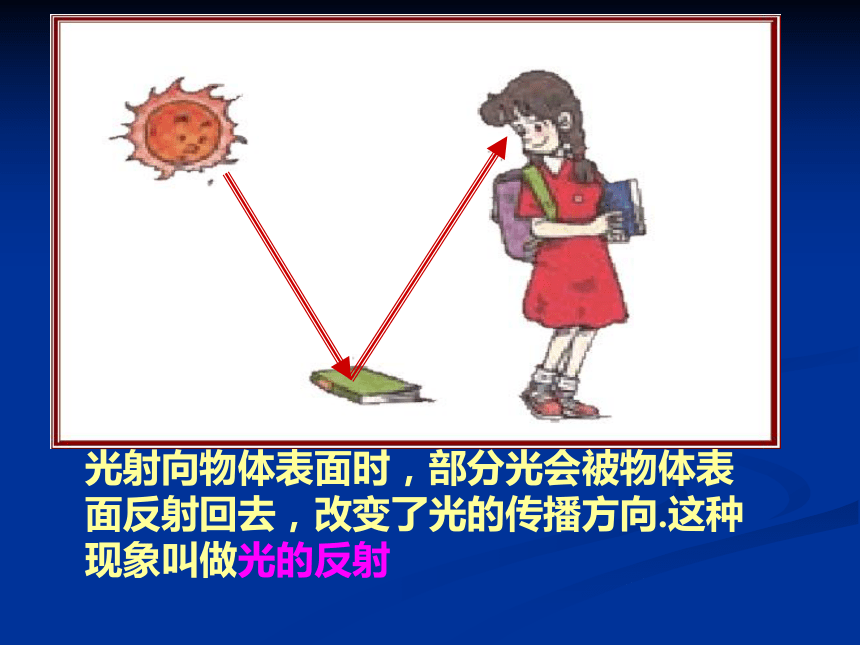

光射向物体表面时，部分光会被物体表面反射回去，改变了光的传播方向.这种现象叫做光的反射

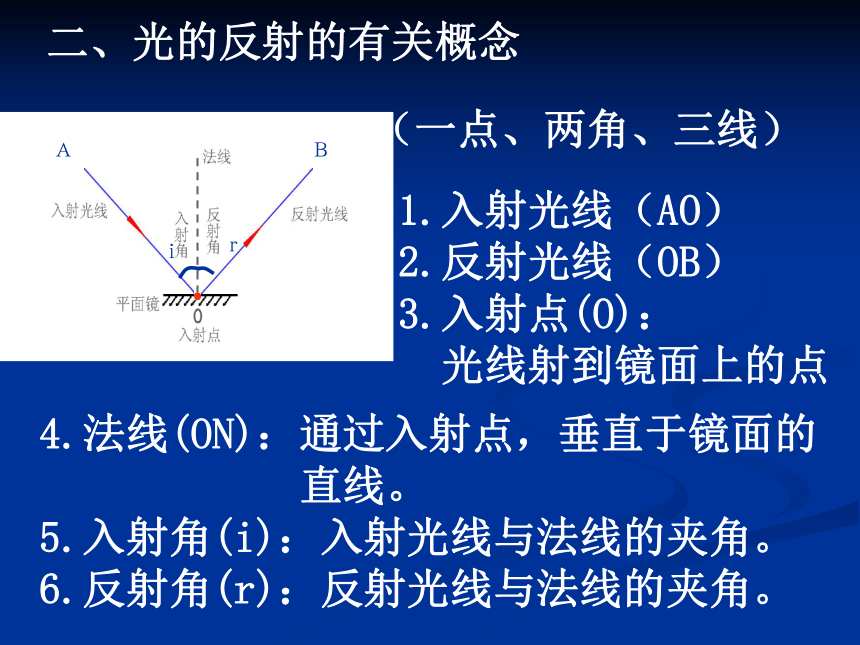

4.法线(ON)：通过入射点，垂直于镜面的
直线。
5.入射角(i)：入射光线与法线的夹角。
6.反射角(r)：反射光线与法线的夹角。
二、光的反射的有关概念
1.入射光线（AO）
2.反射光线（OB）
3.入射点(O)：
光线射到镜面上的点
（一点、两角、三线）
Ａ
Ｂ
Ｎ
ｉ
ｒ

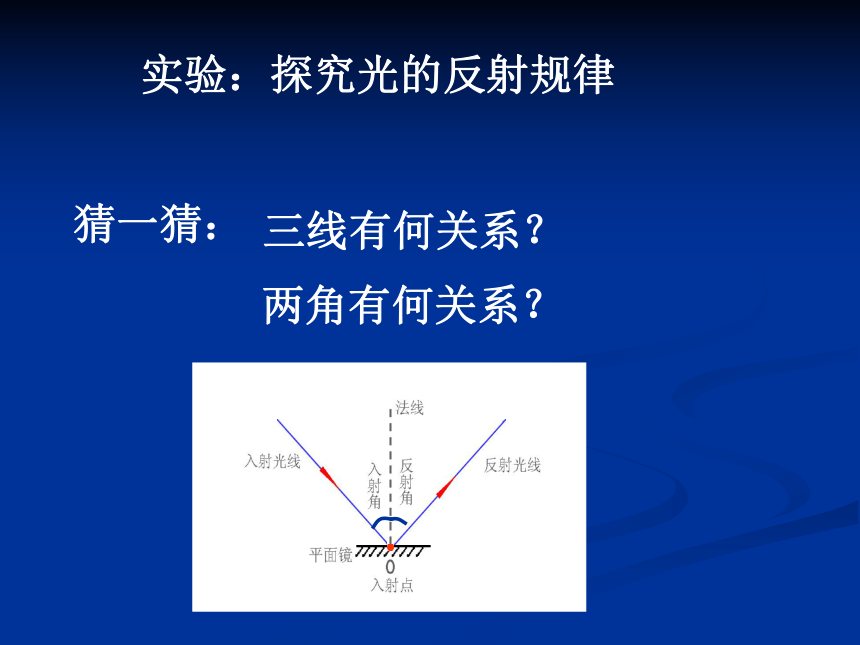

实验：探究光的反射规律
猜一猜：
三线有何关系？
两角有何关系？
实验

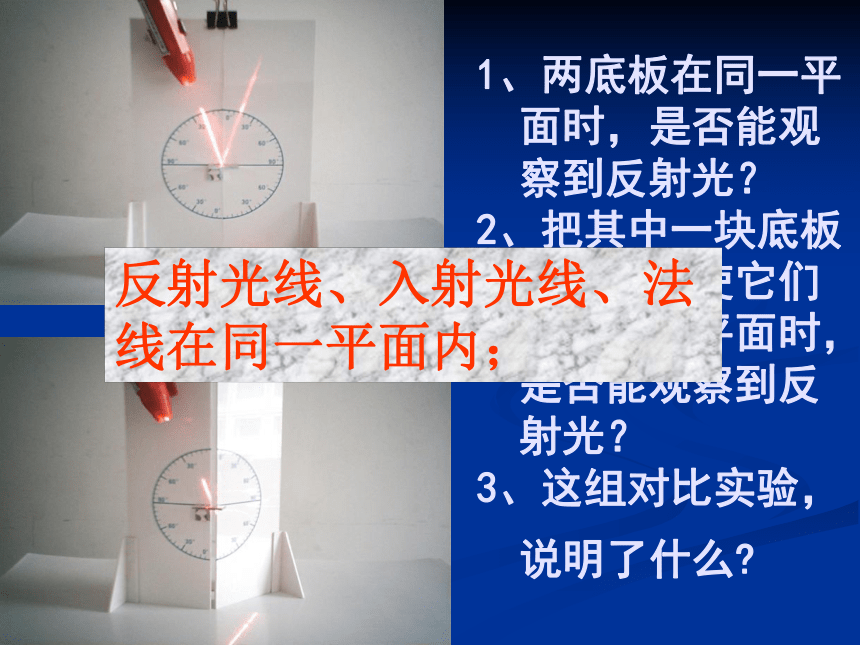

1、两底板在同一平面时，是否能观察到反射光？
2、把其中一块底板向后折，使它们不在同一平面时，是否能观察到反射光？
3、这组对比实验，说明了什么
反射光线、入射光线、法线在同一平面内；

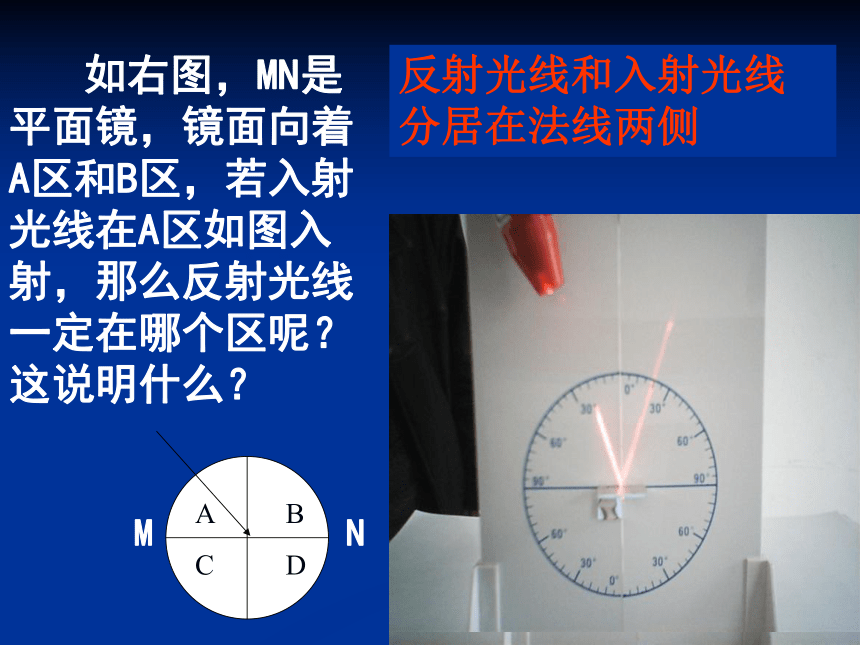

如右图，MN是平面镜，镜面向着A区和B区，若入射光线在A区如图入射，那么反射光线一定在哪个区呢？这说明什么？
A B
C D
M N
反射光线和入射光线分居在法线两侧

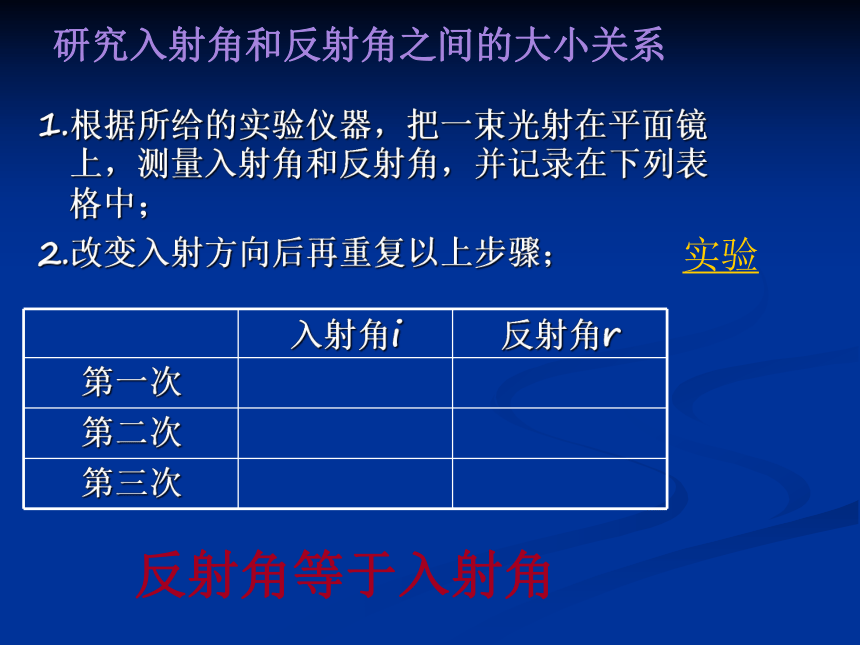

1.根据所给的实验仪器，把一束光射在平面镜上，测量入射角和反射角，并记录在下列表格中；
2.改变入射方向后再重复以上步骤；
入射角i 反射角r
第一次
第二次
第三次
研究入射角和反射角之间的大小关系
反射角等于入射角
实验

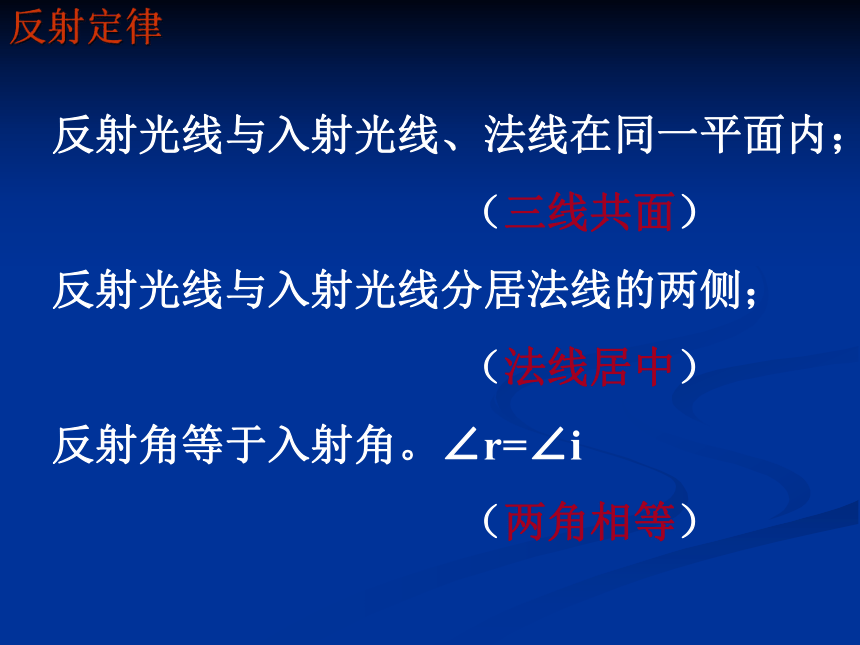

反射光线与入射光线、法线在同一平面内；
（三线共面）
反射光线与入射光线分居法线的两侧；
（法线居中）
反射角等于入射角。∠r=∠i
（两角相等）
反射定律
光反射时，反射光线、入射光线与法线在_______平面上；反射光线和入射光线分居在法线_______；反射角_______入射角。
等于
两侧
同一
反射光线、入射光线和法线在同一平面上
三、光的反射规律
反射光线和入射光线分居法线两侧
反射角等于入射角
问题：如果光沿着反射光线的路径入射， 我们会看到什么？
４、光在反射时光路是可逆的．
1.（三线共面）
2.（法线居中）
3.（两角相等）
光在反射时光路是可逆的，即如果光沿着反射光线的方向射到反射面上，根据反射定律，这时反射光是一定会沿着原来入射光线方向射出去。
三、光路的可逆性原理
考考你
１、当入射角为０°时，反射角为多少？此时入射光线、反射光线三线关系如何？
２、当入射角为９０°时，反射角为多少？
３、一束阳光以与水平面成３０°角的方向射到水平放置的平面镜上，试画出入射光线和反射光线，并指出入射角和反射角的大小。
作图步骤
1、作法线
2、根据光的反射规律作出反射光线
五、作光的反射光路图
规范作图要求：
1、作图必须用直尺、铅笔
2、光线用实线，且要画箭头表示光的传播方向
3、法线画虚线
4、反射面的反面应画斜线
2、如图二，入射光线与镜面夹角为20°，则入射角等于______ ，反射角等于______ ，入射光线与反射光线的夹角等于______。
图二
20°
70°
70°
140°
1、如图一，AO是_______线，OB 是_______线，ON是___线，∠AON是_____角， ∠BON是_____角。
O
N
A
B
图一
入射光
反射光
法
反射
入射
电视遥控器可利用反射遥控
反光马甲
光线照射到物体上，然后反射到我们的眼睛里，这就是我们能看到物体的原因。
可是，同是反射，为什么玻璃看起来很亮，而木头较暗？
我们是这样看到物体的
讨论：一束太阳光斜射到平面镜的表面，平面镜的另一侧可看到耀眼的光亮，为什么？
一束太阳光斜射到粗糙的白纸表面，则无论从哪个方向观察，都看不到耀眼的亮光，为什么？
镜面反射和漫反射
■镜面反射
反射面为平滑时，若入射光是一束平行光，则反射光也为一束平行光。
反射的两种形式
■漫反射
反射面为粗糙面时，若入射光是一束平行光，则反射光向各个方向传播。
镜面反射
漫反射
镜面反射和漫反射 都 遵循光的反射定律。
反射面是光滑的
反射面是粗糙不平的
镜面反射和漫反射的异同
一束平行光投射到平面镜、平静的水面 等表面光滑的物体上，反射光线是平行的。 所以我们只能迎着反射光线的方向感觉到它的存在。
物体表面比较粗糙即凹凸不平时，平行光经反射后，反射光不再平行，而是向四面八方反射。
漫反射遵循反射规律吗？
1、电影银幕用光滑的白布可以吗？应
该用什么样的布，为什么？
2、黑板用久了会发生“反光”现象，同学们不
易看清黑板上的字，这是为什么？平常黑板发
生了什么反射？
不可以。用粗糙的布，可以发生漫反射，光线反
射到各个方向，使每个观众都能看到电影
黑板发生了镜面反射，光线被反射到一个方向，且很强，这个方向粉笔字漫反射过来的光线较弱，这个方向的同学就看不清粉笔字了。
漫反射
　　生活中哪些现象是镜面反射？哪些是漫反射？你能举出例子吗？
镜面反射：平面镜、玻璃、平静的水面……
漫反射∶黑板、银幕、一般物体……
请你在下图中分别标出入射光线、反射光线、法线、入射角、反射角。图中的反射角等于 ______。
60°
30°
入射
光线
反射
光线
法线
反
射
角
入
射
角
30°
作图：在下左图中已知入射光线和镜面，作反射光线；在下右图中已知入射光线和反射光线,画出镜面。
反射
光线
练习1：
（1）
（2）
（3）
（1）中画出反射光线；（2）中画出入射光线
（3）中画出镜面。
雨后天睛的夜晚，为了不踩到地上的积水，有经验的人往往这样做：
（1）迎着月光走，地上发亮处是积水，所以
千万别往上踩；
（2）背着月光走，地上暗处是积水，所以千
万别往上踩。
你能解释这样做的道理吗？
练习２：
原来 “明水暗道”是指，夜晚赶路时，月亮的光线经过水面后，发生镜面反射，进入我们的眼睛，所以，我们判断路面上亮的地方是水。
这只是一种情况，那就是当我们迎着月亮走时，因为，这时反射光线正好进入我们的眼睛。
当我们背着月光走时，那就是“暗水明道”了！
方法找到了
当我们迎着月光走时，就选择暗的地方落脚。
当我们背着月光走时，就选择亮的地方落脚。
练习３：
1、有一束光线与镜面的夹角为25°，则反射光线与入射光线的夹角是 。若入射光线与镜面的夹角从25°增大到90°，则反射角从 变化到 。
2、一束光线与水平面的夹角成30°角射来，为了使反射光线沿水平方向传播，则需把平面镜放到与水平面成多大的角度的方向上？
130 °
65 °
0 °
练习4：
如左图所示，画出反射光线。
2．如图2所示，入射光线与平面镜MN的夹角是30°，如果保持入射光线不动，使平面镜绕入射点逆时针转动10°，则反射光线跟入射光线的夹角是：（ ）
A．增大20° B．增大10°
C．减小20° D．减小10°
3．下列事例中，属于光的反射现象的是：（ ）
A．用放大镜看物体
B．影子的形成
C．从某一角度看不清黑板上的字
D．人看到了水中的鱼
图2
C
C
本节课的主要内容
1、光的反射：
2、光的反射定律
3、镜面反射与漫反射：都遵循光的反射定律。
1、入射光线、反射光线、法线在同一平面上
2、反射光线与入射光线分居在法线的两侧
3、反射角等于入射角
光射在物体表面上被物体反射出去一部分的现象
反射的种类
镜面反射
漫反射
A
O
B
N
A’
O’
B’
N’
特点：平行光入射被平行反射
特点:
平行光入射,反射光指向不同方向
