专题技能训练
专训7 电与磁中的重要实验及应用
HY版 九年级下
见习题
见习题
1
2

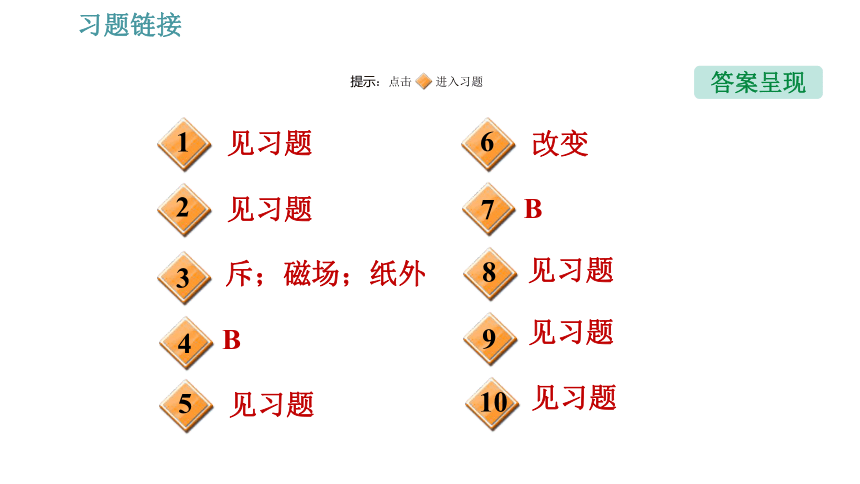

习题链接
答案呈现
提示：点击 进入习题
3
4
斥；磁场；纸外
见习题
改变
5
6
7
8
见习题
B
9
10
见习题
见习题
B
C
A

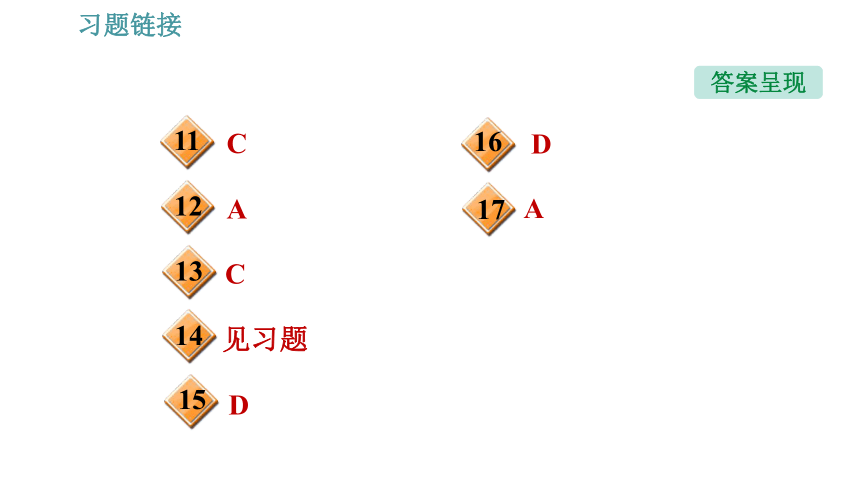

习题链接
答案呈现
C
D
D
16
17
A
见习题
11
12
13
14
15

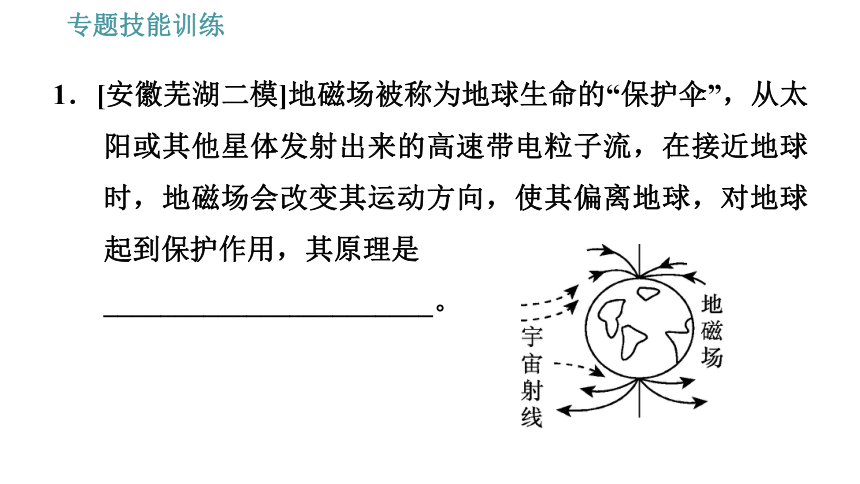

1．[安徽芜湖二模]地磁场被称为地球生命的“保护伞”，从太阳或其他星体发射出来的高速带电粒子流，在接近地球时，地磁场会改变其运动方向，使其偏离地球，对地球起到保护作用，其原理是
_______________________。
专题技能训练

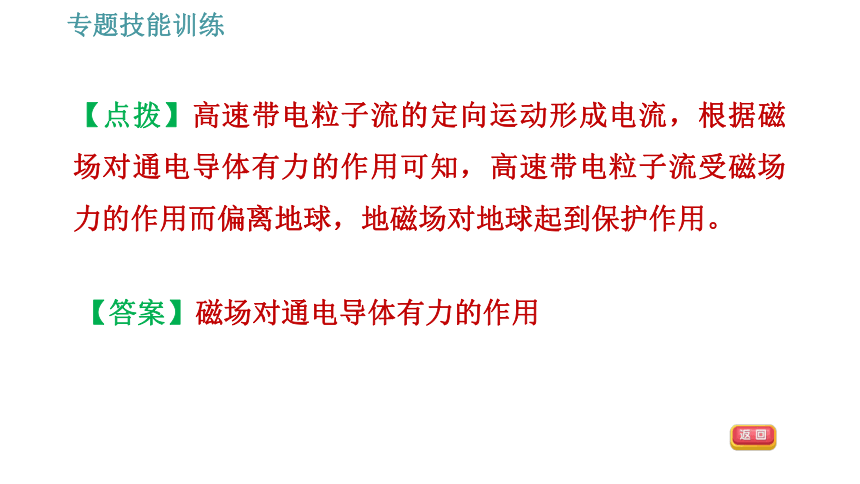

【点拨】高速带电粒子流的定向运动形成电流，根据磁场对通电导体有力的作用可知，高速带电粒子流受磁场力的作用而偏离地球，地磁场对地球起到保护作用。
专题技能训练
【答案】磁场对通电导体有力的作用
专题技能训练

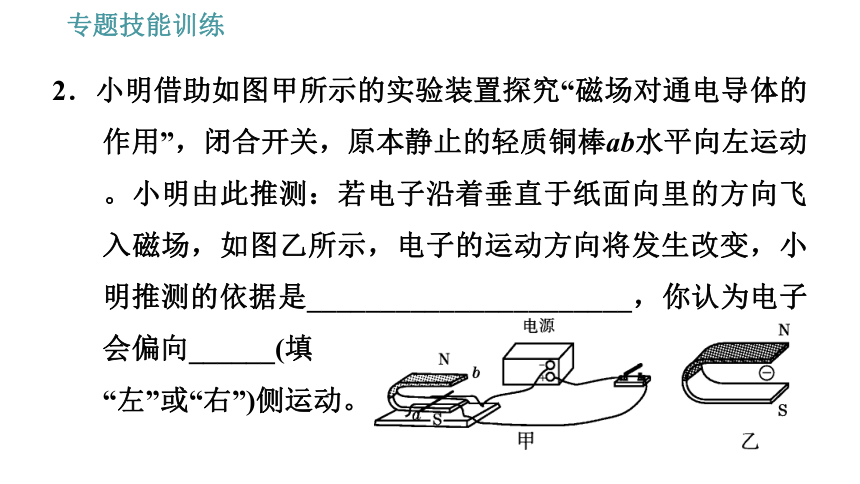

2．小明借助如图甲所示的实验装置探究“磁场对通电导体的作用”，闭合开关，原本静止的轻质铜棒ab水平向左运动。小明由此推测：若电子沿着垂直于纸面向里的方向飞入磁场，如图乙所示，电子的运动方向将发生改变，小明推测的依据是______________________，你认为电子会偏向______(填
“左”或“右”)侧运动。

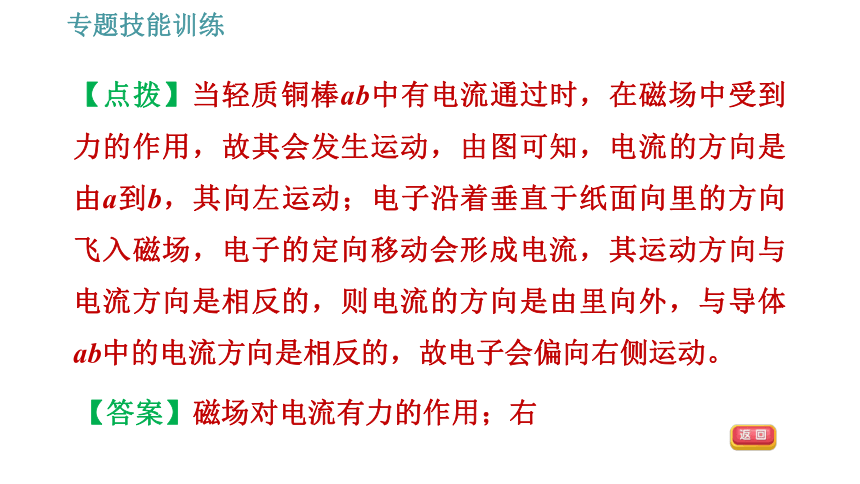

【点拨】当轻质铜棒ab中有电流通过时，在磁场中受到力的作用，故其会发生运动，由图可知，电流的方向是由a到b，其向左运动；电子沿着垂直于纸面向里的方向飞入磁场，电子的定向移动会形成电流，其运动方向与电流方向是相反的，则电流的方向是由里向外，与导体ab中的电流方向是相反的，故电子会偏向右侧运动。
专题技能训练
【答案】磁场对电流有力的作用；右

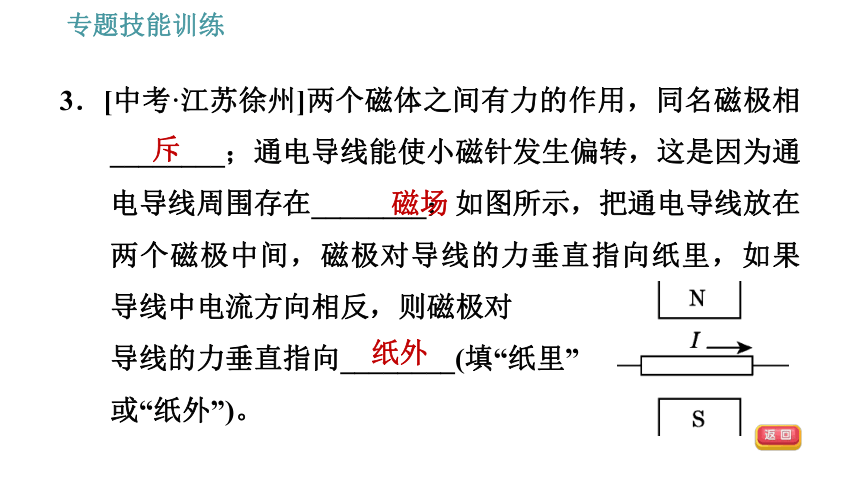

3．[中考·江苏徐州]两个磁体之间有力的作用，同名磁极相________；通电导线能使小磁针发生偏转，这是因为通电导线周围存在________；如图所示，把通电导线放在两个磁极中间，磁极对导线的力垂直指向纸里，如果导线中电流方向相反，则磁极对
导线的力垂直指向________(填“纸里”
或“纸外”)。
专题技能训练
斥
磁场
纸外

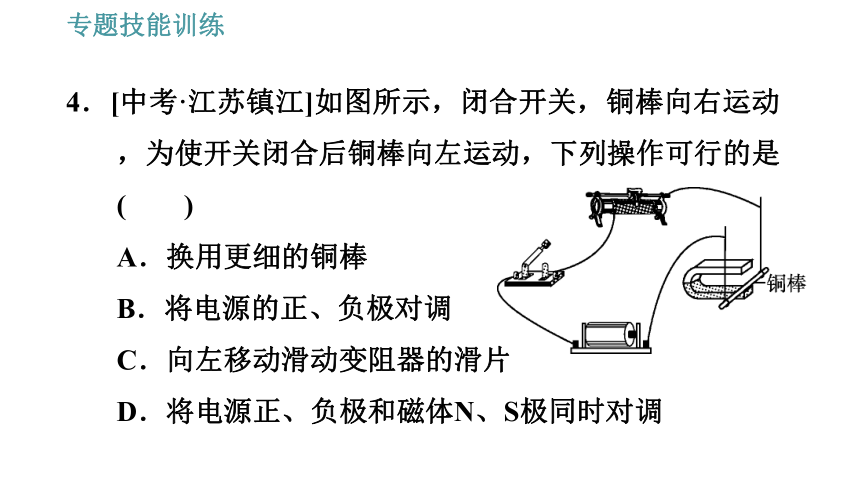

4．[中考·江苏镇江]如图所示，闭合开关，铜棒向右运动，为使开关闭合后铜棒向左运动，下列操作可行的是( )
A．换用更细的铜棒
B．将电源的正、负极对调
C．向左移动滑动变阻器的滑片
D．将电源正、负极和磁体N、S极同时对调
专题技能训练

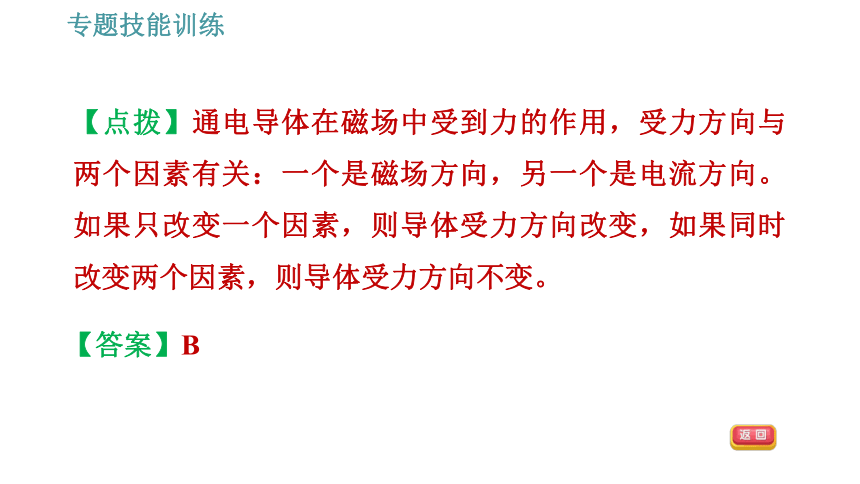

【点拨】通电导体在磁场中受到力的作用，受力方向与两个因素有关：一个是磁场方向，另一个是电流方向。如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变。
专题技能训练
【答案】B

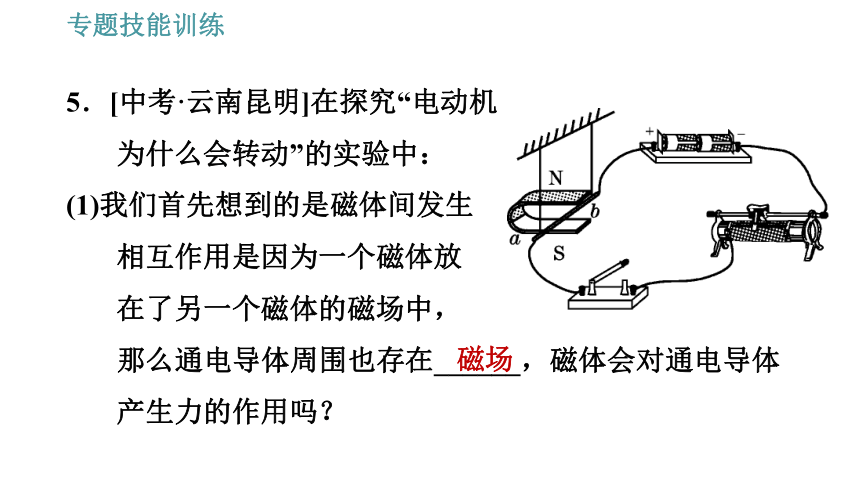

5．[中考·云南昆明]在探究“电动机
为什么会转动”的实验中：
(1)我们首先想到的是磁体间发生
相互作用是因为一个磁体放
在了另一个磁体的磁场中，
那么通电导体周围也存在______，磁体会对通电导体产生力的作用吗？
专题技能训练
磁场

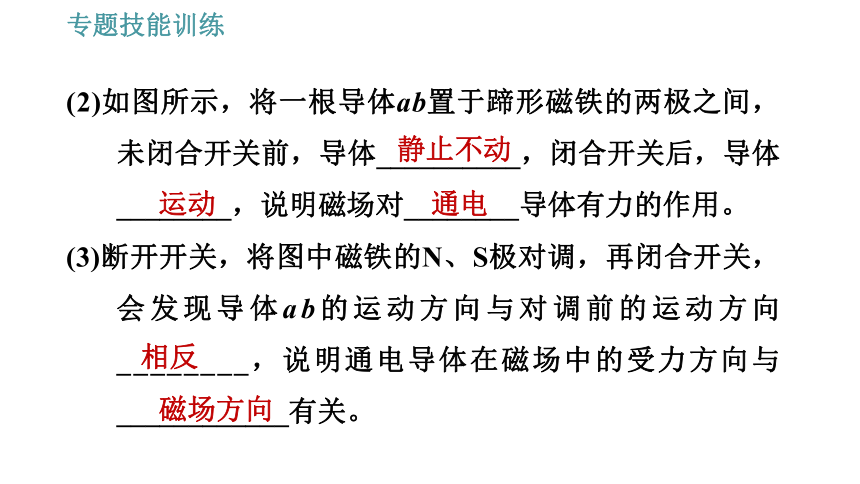

(2)如图所示，将一根导体ab置于蹄形磁铁的两极之间，未闭合开关前，导体__________，闭合开关后，导体________，说明磁场对________导体有力的作用。
(3)断开开关，将图中磁铁的N、S极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向________，说明通电导体在磁场中的受力方向与____________有关。
专题技能训练
静止不动
运动
通电
相反
磁场方向
(4)断开开关，将图中电源的正、负极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向______，说明通电导体在磁场中的受力方向与____________有关。
(5)如果同时改变磁场方向和电流方向，________(填“能”或“不能”)确定受力方向与磁场方向或电流方向是否有关。
专题技能训练
相反
电流方向
不能
6．如图所示，磁铁自上而下穿过线圈和磁铁自下而上穿过线圈的过程中，通过灵敏电流计的感应电流方向______(填“改变”或“不变”)。
专题技能训练
改变
7．[中考·江苏无锡]用如图所示的装置探究感应电流产生的条件。闭合开关后，能产生感应电流的是( )
A．导体棒AB静止在磁场中
B．导体棒AB做切割磁感线运动
C．导体棒AB沿磁场方向运动
D．只要让磁体运动，就一定能
产生感应电流
专题技能训练
【点拨】产生感应电流的条件注意三点：一是“闭合电路”，电路必须是完整的回路，二是“一部分导体”，不一定是全部的导体都在参与运动，三是“做切割磁感线运动”，导体的运动必须是切割磁感线的，正切、斜切都可以，但不能不切割。
专题技能训练
【答案】B
?8．为了探究导体在磁场中怎样运动才能在电路中产生电流，采用了如图所示的实验装置：
(1)断开开关，让导体在蹄形磁铁中左右运动，灵敏电流计指针________(填“会”或“不会”)发生偏转。闭合开关，让导体在蹄形磁铁中竖直上下运动，
灵敏电流计指针________(填“会”
或“不会”)发生偏转。
专题技能训练
不会
不会
(2)在这个实验中，______能转化为电能。
(3)该实验的结论是________(填“发电机”或“电动机”)的工作原理，此原理最早由英国物理学家__________发现。
(4)闭合开关，若导体ab不动，左右移动磁体，电路中______(填“有”或“无”)感应电流。
专题技能训练
机械
发电机
法拉第
有
9．“探究产生感应电流的条件”的实验步骤如图甲、乙、丙所示，我们通过观察灵敏电流计的指针是否偏转来判断电路中是否有感应电流产生：
专题技能训练
(1)实验中，通过比较图_________可知，产生感应电流的一个条件是电路要闭合。
专题技能训练
【点拨】闭合电路的一部分导体在磁场中做切割磁感线运动，导体中才有感应电流产生。
甲、丙
(2)通过比较图乙、丙可知，产生感应电流的一个条件是导体要在磁场中____________。
专题技能训练
【点拨】AB棒不动，磁铁左右水平运动，此时导体也是做切割磁感线运动。
切割磁感线
(3)若图丙中AB棒不动，磁铁左右水平运动，电路中______(填“有”或“无”)感应电流产生。
专题技能训练
有
10．如图所示的是电流表的内部结构示意图。当接入电路，有电流通过线圈时，线圈带动指针偏转，其物理原理是______________________________；其工作时主要将电能转化为______能。
专题技能训练
通电导体在磁场中受到力的作用
机械
11．[中考·山东德州]如图所示，电动平衡车是一种新型交通工具，被广大青少年喜爱。图中与电动平衡车驱动前行过程原理相同
的是( )
专题技能训练
【点拨】电动平衡车的电动机工作时，消耗电能，获得机械能，因此是将电能转化为机械能，从而获得动力。A图是电磁感应原理，机械能转化为电能，故A错误；B图是通电导体的周围有磁场，是电流的磁效应，故B错误；C图是通电导体在磁场中受力的作用，电能转化为机械能，与电动平衡车驱动前行过程原理相同，故C正确；D图是研究电磁铁磁性的强弱与线圈匝数的关系，故D错误；故选C。
专题技能训练
【答案】C
12．[中考·辽宁本溪]我国是目前为数不多的可以生产无针注射器的国家，其中一种电动式无针注射器通电时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤。下列关于该注射器说法正确的是( )
A．它的工作原理与电动机的工作原理相同
B．它是利用电磁感应工作的
C．它工作时将机械能转化为电能
D．药液能注入皮肤是因为它的速度大，所以惯性大
专题技能训练
【点拨】根据题意可知，电动式无针注射器是依靠磁场对通电导体有力的作用，将药液快速“注入”皮肤的，这与电动机的原理相同，工作时将电能转化为机械能。
专题技能训练
【答案】A
13．[中考·甘肃天水]我国的新型航母将采用自行研制的电磁弹射器，小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力，小明的猜想与下列实验原理相同的是( )
专题技能训练
专题技能训练
【点拨】电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
专题技能训练
【答案】C
14．如图是一款能发电的魔方充电器，转动魔方时，它根据__________(填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”)的
原理发电。魔方还能通过
USB端口给移动设备充电，
给移动设备充电时，魔方
相当于电路中的________
(填“电源”或“用电器”)。
专题技能训练
【点拨】转动魔方时，闭合电路的一部分导体做切割磁感线运动，会产生感应电流，利用的是电磁感应；魔方给移动设备充电时，魔方提供电能，相当于电路中的电源。
专题技能训练
【答案】电磁感应；电源
15．KTV丰富了人们的业余文化生活，唱歌时用的麦克风(动圈式话筒)如图所示，它的工作原理是对着话筒说话时，话筒将声音转变为随声音变化的电流，然后经扬声器(喇叭)还原为声音。麦克风工作原理与下列装置的工作原理相同的是( )
专题技能训练
专题技能训练
【点拨】A图中有电源，为电动机的工作原理，故A不符合题意；B图为奥斯特实验，说明通电导线周围存在磁场，故B不符合题意；C图的实验是探究通电螺线管周围的磁场，运用了电流的磁效应，可制成电磁铁，故C不符合题意；D图中没有电源，为发电机的工作原理，是电磁感应，故D符合题意。故选D。
专题技能训练
【答案】D
16．如图的电吉他主要由“拾音器”和“音箱”组成。拾音器上装有磁体和线圈，拨动钢弦，使其振动，导线因切割磁感线而产生不同频率的电流，该电流经放大后通过音箱中的扬声器而发声。下列实验装置图中能解释拾音器原理的是( )
专题技能训练
专题技能训练
【点拨】根据题意，拨动钢弦，使其振动，产生不同频率的电流，所以电吉他是利用电磁感应的原理制成的。
专题技能训练
【答案】D
17．[中考·湖北咸宁]有一种佩戴在手腕上的“计步器”，其构造是在一段塑料管中密封一小块磁铁，管外缠绕着线圈。运动时，磁铁在管中反复运动，线圈的输出电流随之不停地变化，显示出运动步数。“计步器”的基本原理与下列哪幅图相同( )
专题技能训练
【点拨】根据“计步器”的特点可知，磁铁在管中反复运动，线圈切割磁感线而产生电流。因此，“计步器”的基本原理是电磁感应，产生电流的过程中将机械能转化成了电能。
专题技能训练
【答案】A
