4.3电流、电压 同步练习（word版，含解析）

电流、电压
一、单选题
1.如图是连入某电路的电流表的指针位置，下列读数正确的是( ??)
A.?0.32 A?????????????????????????????????B.?1.6 A?????????????????????????????????C.?0.26 A?????????????????????????????????D.?1.52 A
2.如图所示导体铸件，粗细两段的横截面积的关系是 S1=2S2.把该导体接入电路，则通过粗细两段导体的电流关系是（?? ）
A.?I1=I2?????????????????????????????????B.?2I1=I2?????????????????????????????????C.?4I1=I2?????????????????????????????????D.?I1=2I2
3.如图所示，有两根粗细不同的导线串联在电路中，已知粗段与细段横截面积之比为3：1 ，那么当电流通过时，流过粗段导线的电流I1与流过细段导线的电流I2的关系是(??? )。

A.?I1=3I2?????????????????????????????????B.?3I1=l2?????????????????????????????????C.?6I1=I2?????????????????????????????????D.?I1=I2
4.如图所示，当开关S闭合时，两只电流表的示数分别由乙．丙两图读得，则电灯L1中的电流是(??? )。

A.?0．8安?????????????????????????????B.?0．16安?????????????????????????????C.?0．52 安?????????????????????????????D.?1．28安
5.关于电流和电流的方向，下列说法正确的是( ???) 。
A.?电荷只要运动就能形成电流
B.?电流的方向与负电荷定向移动的方向相反
C.?如果正负电荷同时做定向移动，就不会形成电流
D.?金属导体中的电流方向与自由电子定向移动方向相同

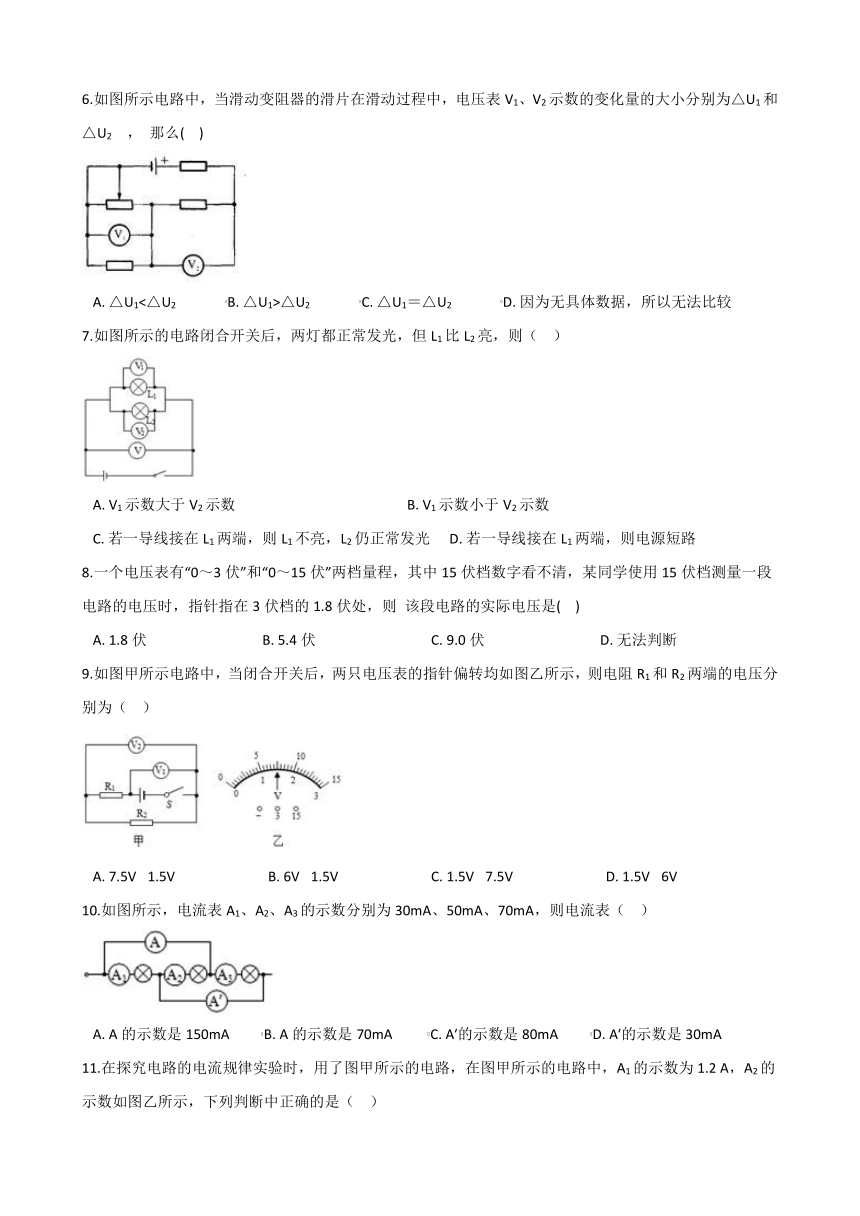

6.如图所示电路中，当滑动变阻器的滑片在滑动过程中，电压表V1、V2示数的变化量的大小分别为△U1和△U2 ， 那么(?? )
A.?△U1<△U2??????????????B.?△U1>△U2??????????????C.?△U1＝△U2??????????????D.?因为无具体数据，所以无法比较
7.如图所示的电路闭合开关后，两灯都正常发光，但L1比L2亮，则（ ??）
A.?V1示数大于V2示数??????????????????????????????????????????????????B.?V1示数小于V2示数
C.?若一导线接在L1两端，则L1不亮，L2仍正常发光?????D.?若一导线接在L1两端，则电源短路
8.一个电压表有“0～3伏”和“0～15伏”两档量程，其中15伏档数字看不清，某同学使用15伏档测量一段电路的电压时，指针指在3伏档的1.8伏处，则 该段电路的实际电压是(?? )
A.?1.8伏?????????????????????????????????B.?5.4伏?????????????????????????????????C.?9.0伏?????????????????????????????????D.?无法判断
9.如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（ ??）
A.?7.5V? 1.5V???????????????????????????B.?6V? 1.5V???????????????????????????C.?1.5V? 7.5V???????????????????????????D.?1.5V? 6V
10.如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（?? ）
A.?A的示数是150mA?????????B.?A的示数是70mA??????????C.?A′的示数是80mA?????????D.?A′的示数是30mA
11.在探究电路的电流规律实验时，用了图甲所示的电路，在图甲所示的电路中，A1的示数为1.2 A，A2的示数如图乙所示，下列判断中正确的是（?? ）
A.?通过L2的电流为2.5 A??????????????????????????????????????????B.?通过L1的电流为1.2 A
C.?通过L2的电流为1.2 A??????????????????????????????????????????D.?通过L1的电流为0.7 A
12.有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压关系如图甲所示。闭合开关S，这时电流表的示数为0.2A，若将A、B两元件并联接在原来的电源上，则此时电路中的总电流为(??? )

A.?1.2A????????????????????????????????????B.?0.6A????????????????????????????????????C.?0.7A????????????????????????????????????D.?0.5A
13.在某次电学实验中，小科按如图(1)所示的电路连接仪器，闭合开关S后电压表V1和V2的示数如图(2)所示，下列对该电路分析不正确的是(??? )

A.?两表量程不同，L1和L2串联????????????????????????????????B.?两表量程不同，L1短路
C.?两表量程相同，L1开路???????????????????????????????????????D.?两表量程相同，L2短路
14.如图，在“探究串联电路的电压规律”时，小明同学用电压表测出AB、BC、AC两端的电压分别为UAB=1．5伏，UBC=1．5伏，UAC=3伏，在表格中记录数据后，下一步应该做的是(??? )

A.?整理器材，分析数据得出结论?????????????????????????????B.?改变电源电压，再测几组电压
C.?换用不同规格的灯泡，再测几组电压值???????????????D.?对换L1和L2的位置，再测几组电压值
15.在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为（??? ）
A.?4.8V，1.2V?????????????????????????B.?6V，1.2V?????????????????????????C.?1.2V，6V?????????????????????????D.?1.2V，4.8V
16.在用伏安法测电阻的实验中，刚一试触就发现电流表的指针迅速偏转到最大刻度，发生这种现象的原因可能是（??? ）
A.?电流表的正负接线柱接反了????????????????????????????????B.?待测电阻的电阻丝断了
C.?线路某处发生了短路???????????????????????????????????????????D.?线路某处发生了断路
17.如图所示电路，开关闭合后两灯发光。以下说法正确的是（??? ）
A.?电压表V的示数一定等于V1的示数???????????????????????B.?电压表V的示数一定大于V1的示数
C.?电流表A的示数一定等于A1的示数??????????????????????D.?电流表A的示数一定等于A1的示数的2倍
18.小翔观察小手电筒的电源，由两节干电池串联组成，可知该电筒的工作电压是（??? ）
A.?0.3V???????????????????????????????????????B.?1.5V???????????????????????????????????????C.?3V???????????????????????????????????????D.?4V
二、填空题
19.某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等。她设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2个、开关1个、电池和导线若干进行实验。
（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是________的。
（2）检查电路连接无误后，她开始实验，读出电流表示数并记录在表格中。
Ib(A)
Ic(A)
Ia(A)
0.18
0.18
0.36
晓丹同学分析数据后得出结论：并联电路中各支路电流相等。
晓丹得出错误的实验结论，主要原因是________。
（3）请你对接下来的实验提出改进措施(一条即可)：________。
（4）晓丹同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来。造成这种现象的原因是________。
三、解答题
20.在各电路图的A、B圆圈中填上适当的字母，表示不同的电表。
四、实验探究题
21.小徐和小静探究“并联电路电压的关系”时，小徐先按图甲所示电路图连接图乙所示的实物图（电压表尚未连接）。

（1）小静一眼就看出了小徐连接的错误，并指出如果直接闭合开关将出现________（选填“断路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成滑动变阻器被损坏。
（2）小静只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。她的做法可能是________（写出一种即可）。
（3）在电路中串联滑动变阻器的作用是________，闭合开关前，滑动变阻器的滑片P应置于________端（选填“左”或“右”），该实验的结论是________。
答案解析部分
一、单选题
1. B
分析：根据选择的量程确定分度值，然后根据指针的位置读出示数。
解答：根据图片可知，电流表选择量程0~3A，分度值为0.1A，那么示数为1.6A，故B正确，而A、C、D错误。
故选B。
2. A
分析：根据串联电路的电流特点判断。
解答：粗细两段横截面积不同的导体接入电路，它们是串联的，根据“串联电路各处电流都相等”的规律可知，通过两段导体的电流I1=I2 ， 故A正确，而B、C、D错误。
故选A。
3. D
分析：根据串联电路的电流特点分析即可。
解答：两根粗细不同的导线串联在电路中，它们的电阻不同，但是根据“串联电路各处电流都相等”的规律可知，通过粗段和细段导线的电流相等，即I1=I2 ， 故D正确，而A、B、C错误。
故选D。
4. D
分析：首先根据并联电路的电流特点比较两个电流表的示数大小，然后读出两个电流表的示数，并与电表匹配，最后计算通过灯泡L1的电流。
解答：根据乙图可知，使用量程0~3A，分度值为0.1A，那么示数为1.8A；
根据丙图可知，使用量程0~0.6A，分度值为0.02A，那么示数为0.52A。
根据甲图可知，两个灯泡并联，电流表A1在干路上测总电流，电流表A2与灯泡L2串联测它的电流。
根据I总=I1+I2可知，A1的示数肯定大于A2的示数。
那么A1的示数为1.8A，A2的示数为0.52A；
那么通过灯泡L1的电流为：I1=I总-I2=1.8A-0.52A=1.28A。
故选D。
5. B
分析：根据电流的形成和方向的规定分析判断。
解答：A.电荷的定向移动才能形成电流，故A错误；
B.正电荷定向移动的方向为电流方向，因此电流的方向与负电荷定向移动的方向相反，故B正确；?
C.如果正负电荷同时做定向移动，那么也会形成电流，故C错误；?
D.在金属导体中，电流由自由电子的定向移动形成，因此金属导体中的电流方向与自由电子定向移动方向相反，故D错误。
故选B。
6. B
分析：在串联电路中，总电压等于各处电压之和，即U总=U1+U2 ， 据此分析即可。
解答：将右上方的电阻称为RA ， 右下方的电阻称为RB ， 左上方的称为RC ， 左下方的电阻称为RD；
根据图片可知，电阻A、B串联，然后再与C和D并联后的总电阻串联，电压表V1测并联部分的电压，V2测电阻B的电压。
根据串联电路的电压规律得到：U总=U1+U2+UA=U1+（U2+UA）；
因为总电压不变，因此U1增大多少，（U2+UA）就减少多少；
即△U1=△（U2+UA）=△U2+△UA>△U2；
故B正确，而A、C、D错误。
故选B。
?
7. D
分析：（1）（2）根据并联电路电压的特点分析；
（3）（4）根据短路的知识和影响分析。
解答：根据图片可知，灯泡L1和L2并联，电压表V测总电压，V1测灯泡L1的电压，V2测灯泡L2的电压。
在并联电路中，总电压等于各支路两端的电压，因此V1的示数等于V2的示数，故A、B错误；
若一导线接在L1两端，那么灯泡L1、L2和三个电压表都会被短路，即电源被短路，可能会烧毁电源，故C错误，D正确。
故选D。
8. C
分析：根据电压表的两个量程确定同一刻度对应的两个数值的数量关系，然后进行计算即可。
解答：电压表的示数与刻度成正比，那么得到：3V15V=1.8VV；
解得：V=9V。
故选C。
9. B
分析：首先根据串联电路的电压特点确定两个电压表的示数大小，然后再根据乙图确定两个电压表的示数，最后根据U总=U1+U2计算两个电阻的电压即可。
解答：根据甲图可知，两个电阻串联，电压表V1测总电压，V2测R2的电压。
根据串联电路的电压规律可知，V1>V2；
根据乙图可知，当量程为0~3V时，分度值为0.1V，那么V2的示数为1.5V；
当量程为0~15V时，分度值为0.5V，那么V1的示数为7.5V；
那么R2两端的电压为1.5V，
而R1两端的电压为：U1=U总-U2=7.5V-1.5V=6V。
故选B。
10. C
分析：首先判断两个电流表所测的哪两个灯泡的电流之和，然后根据I总=I1+I2计算即可。
解答：假设电流从左端流入，那么电流方向如下图所示：

因此电流表A的示数应该是电流表A2和A3的示数之和，即：50mA+70mA=120mA；
电流表A'的示数是电流表A1和A2的示数之和，即：30mA+50mA=80mA。
故C正确，而A、B、D错误。
故选C。
11. D
分析：首先根据甲图确定两个电流表测量的物理量，再根据乙图确定A2的示数，最后根据并联电流的特点计算即可。
解答：根据甲图可知，灯泡L1与L2并联，电流表A1在干路上测总电流，A2与灯泡L2串联测它的电流，因此A2的示数小于A1。根据乙图可知，电流表选择量程0~0.6A量程，分度值为0.02A，那么A2的示数为0.5A。根据并联电流的特点，那么通过灯泡L1的电流：I1=I总-I2=1.2A-0.5A=0.7A。
故A、B、C错误，而D正确。
故选D。
12. A
分析：首先通过甲图确定电流为0.2A时A、B两个电阻两端的电压，然后根据串联电路电压规律U总=UA+UB计算出总电压。当它们并联时，它们两端的电压都等于电源电压，根据甲图确定此时通过它们的电流，最后根据并联电路的电流规律I总=IA+IB计算总电流即可。
解答：当A，B两个电阻串联时，根据甲图可知，如果电路电流为0.2A，那么A、B两个电阻两端的电压分别为1V和2V，因此串联电路的总电压为：U总=UA+UB=1V+2V=3V；
? ? ? 当A、B两个电阻并联时，根据并联电路的电压规律可知，A、B两端的电压都是3V。根据甲图可知，此时通过A、B两个电阻的电流分别为0.6A，那么此时总电流为：I总=IA+IB=0.6A+0.6A=1.2A。
故选A。
13. B
分析：首先根据串联电路的电压规律，对两个电压表的示数大小关系进行判断，然后根据图（2）读出两个表的示数，然后分析判断即可。
解答：分析（1）图可知，两个灯泡串联，电压表V1测L1的电压，V2测总电压。因为串联电路中总电压等于各处电压之和，所以V1的示数应该大于V2的示数。根据图（2）可知，V1选择量程0~15V，示数为4.5V；V2选择量程0~3V，示数为0.9V，因此两个表的量程不同，L1和L2串联，故A正确不合题意，B错误符合题意；
当L1开路时，电压表V1与L2串联。由于它的内阻很大，所以几乎分得全部电压，因此它的示数和V1的示数相同，故C正确不合题意；
如果L2断路，那么电路里只有灯泡L1 ， 它的电压等于电源电压，即V1和V2示数相同，那么选择了相同的量程，故D正确不合题意。
故选B。
14. C
分析：在物理学中，为了使得到的物理规律更客观，更准确，因此需要改变实验器材多做几次实验，从而收集到更多的实验数据，避免结论的片面性。
解答：根据题意可知，小明只做了一次实验，因为1.5V+1.5V=3V，可以得到结论：在串联电路中，总电压等于各处电压之和；因为1.5V=1.5V，所以还可得到结论：各用电器两端电压相等。很明显，后面的结论是错误的，为了避免出现这样的问题，因此应该换用不同规格的灯泡，再测几组电压值，故C正确，而A、B、D错误。
故选C。
15. A
分析：首先根据串联电路的电压规律判断两个电压表示数的大小，然后读出两个电压表的示数，从而确定它们之间的对应关系，最后根据串联电路的电压规律计算即可。
解答：根据a图可知，电阻R1与R2串联，电压表V2测R2的电压，V1测总电压；
根据串联电路的电压规律可知，V1＞V2；
根据b图可知，两个电压表的读数分别为1.2V和6V，那么V1的示数为6V，V2的示数为1.2V；
即电阻R2两端的电压为1.2V，而R1两端的电压为：U1=U总-U2=6V-1.2V=4.8V。
故选A。
16. C
分析：根据各个选项中的故障推测可能出现的现象，与实际情况一致的就是正确选项。
解答：A. 如果电流表的正负接线柱接反了 ，那么电流表的指针应该反向偏转，故A不合题意；
B.如果待测电阻的电阻丝断了，那么整个电路没有电流，电流表的指针应该不动，故B不合题意；?
C.如果线路某处发生了短路，那么由于电阻太小，电流肯定很大，因此电流表的指针偏转到最大刻度，故C符合题意；
D.线路某处发生了断路，那么整个电路没有电流，电流表的指针应该不动，故D不合题意。
故选C。
17. A
分析：（1）在并联电路中，电路两端的总电压与各支路两端电压相等；
（2）在并联电路中，干路电流等于各支路电流之和。
解答：根据电路图可知，灯泡L1与L2并联，电压表V1测L1的电压，V测总电压；电流表A1测通过灯泡L1的电流，A测干路的总电流。
根据并联电路的电压规律可知，电压表V的示数一定等于V1的示数，故A正确，而B错误；
根据并联电路的电流规律可知，电流表A的示数一定大于A1的示数，故C错误；
只有当两个灯泡完全相同时，通过两个灯泡的电流相等，这时电流表A的示数才等于A1的2倍，故D错误。
故选A。
18. C
分析：串联电路的总电压等于各处电压之和。
解答：干电池的电压为1.5V，如果两节干电池串联，
那么该电筒的工作电源为：U总=U1+U2=1.5V+1.5V=3V。
故选C。
二、填空题
19. （1）断开
（2）选用了规格相同的(或电阻相同)的灯泡进行实验
（3）换用不同的灯泡进行实验，多次测量获得多组数据
（4）灯丝的电阻随着温度的升高而增大。刚闭合开关时，灯丝的温度较低，电阻较小，电流较大；当灯泡发光后灯丝温度升高，电阻增大，电流减小
分析：（1）在连接电路时，为了防止电路时通时断，从而烧坏灯泡，所以开关必须断开；
（2）在并联电路中，两个灯泡的电压肯定相等，如果两个灯泡的电阻也相等，根据I=UR可知，通过两个灯泡的电流也相等
（3）为了使实验探究得到的数据避免特殊性，具有普遍性，我们应该换用不同的灯泡反复进行实验，从而收集更多的实验数据；
（4）从灯丝的电阻随温度变化的规律分析即可。
解答：（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是断开的；
（2）晓丹得出错误的实验结论，主要原因是：选用了规格相同的(或电阻相同)的灯泡进行实验。
（3）接下来的实验提出改进措施：换用不同的灯泡进行实验，多次测量获得多组数据。
（4）造成这种现象的原因是：灯丝的电阻随着温度的升高而增大。刚闭合开关时，灯丝的温度较低，电阻较小，电流较大；当灯泡发光后灯丝温度升高，电阻增大，电流减小。
三、解答题
20.

分析：电压表与被测的用电器并联，电流表与被测的用电器串联，据此判断即可。
解答：（1）A表与灯泡并联，那么它是电压表；B与灯泡串联，那么它是电流表；
（2）B与灯泡并联，是电压表；A与灯泡串联，是电流表；
（3）A表与灯泡并联，那么它是电压表；B与灯泡串联，那么它是电流表。如下图：
四、实验探究题
21. （1）短路
（2）可将①的一端从接线柱C改接到D或将导线②的一端从接线柱A改接到B
（3）移动滑动变阻器滑片，改变灯泡两端电压；左；并联电路各支路电压相同且等于电源电压
分析：（1）电流从正极到负极的过程中，没有经过用电器，就会发生短路。发生短路时，电流很大，非常容易烧坏电源；
（2）调整导线后，只要保证每条通路上都有灯泡，那么电路就能正常工作，据此分析；
（3）探究“并联电路电压的关系”时，需要改变灯泡两端的电压反复完成多组实验，从而收集多组数据，找到客观准确的规律，据此分析变阻器的作用。
? ? ? ?在闭合开关前，为了防止电流过大烧坏用电器，变阻器的滑片要调到阻值最大的一端。
? ? ?根据并联电路的电压规律解答即可。

解答：（1）如下图所示，如果直接闭合开关，那么电流不经过两个灯泡，而是直接由正极流回负极，从而发生短路现象；

（2）观察发现，只要将将①的一端从接线柱C改接到D或将导线②的一端从接线柱A改接到B，就能保证每条通路上都有一个灯泡，从而使电路正常工作，如下图所示：
或
（3）在电路中串联滑动变阻器的作用是移动滑动变阻器滑片，改变灯泡两端电压，闭合开关前，滑动变阻器的滑片P应置于左端，该实验的结论是：并联电路各支路电压相同且等于电源电压。
