2020——2021学年人教版九年级物理全一册练习题：16.1电压（含答案）

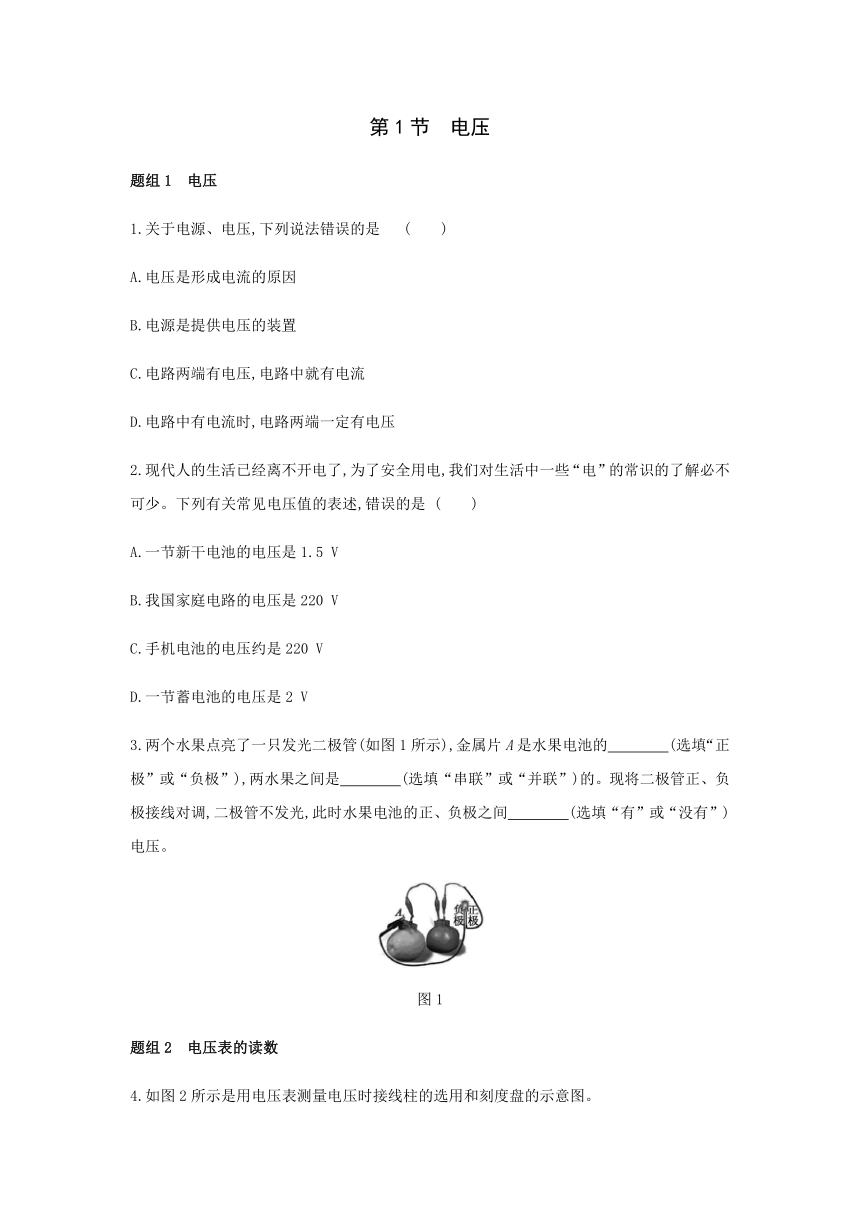

第1节　电压
题组1　电压　　　　　　　
1.关于电源、电压,下列说法错误的是
(　　)
A.电压是形成电流的原因
B.电源是提供电压的装置
C.电路两端有电压,电路中就有电流
D.电路中有电流时,电路两端一定有电压
2.现代人的生活已经离不开电了,为了安全用电,我们对生活中一些“电”的常识的了解必不可少。下列有关常见电压值的表述,错误的是
(　　)
A.一节新干电池的电压是1.5
V
B.我国家庭电路的电压是220
V
C.手机电池的电压约是220
V
D.一节蓄电池的电压是2
V
3.两个水果点亮了一只发光二极管(如图1所示),金属片A是水果电池的　　　　(选填“正极”或“负极”),两水果之间是　　　　(选填“串联”或“并联”)的。现将二极管正、负极接线对调,二极管不发光,此时水果电池的正、负极之间　　　　(选填“有”或“没有”)电压。?
图1
题组2　电压表的读数　　　　　　　

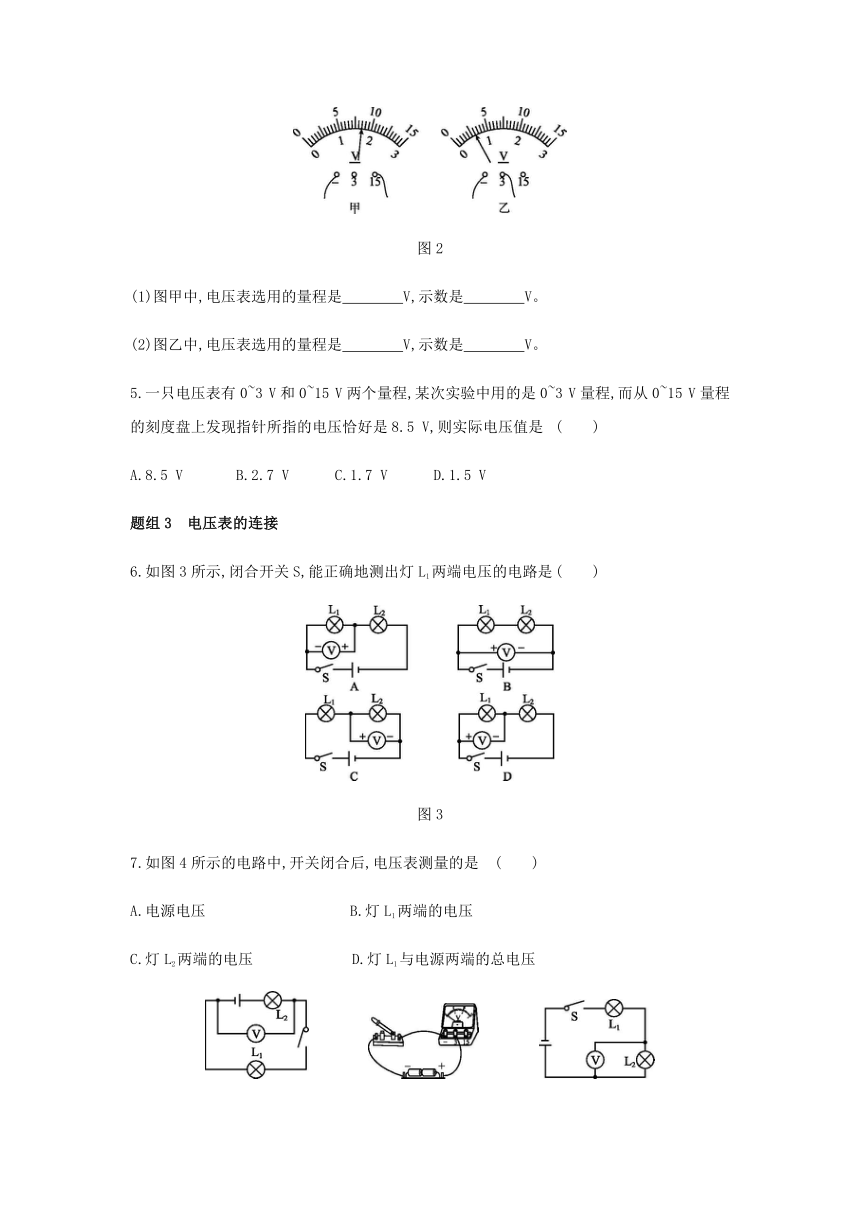

4.如图2所示是用电压表测量电压时接线柱的选用和刻度盘的示意图。
图2
(1)图甲中,电压表选用的量程是　　　　V,示数是　　　　V。?
(2)图乙中,电压表选用的量程是　　　　V,示数是　　　　V。?
5.一只电压表有0~3
V和0~15
V两个量程,某次实验中用的是0~3
V量程,而从0~15
V量程的刻度盘上发现指针所指的电压恰好是8.5
V,则实际电压值是
(　　)
A.8.5
V
B.2.7
V
C.1.7
V
D.1.5
V
题组3　电压表的连接　　　　
6.如图3所示,闭合开关S,能正确地测出灯L1两端电压的电路是
(　　)
图3
7.如图4所示的电路中,开关闭合后,电压表测量的是
(　　)
A.电源电压
B.灯L1两端的电压
C.灯L2两端的电压
D.灯L1与电源两端的总电压
图4
图5
图6

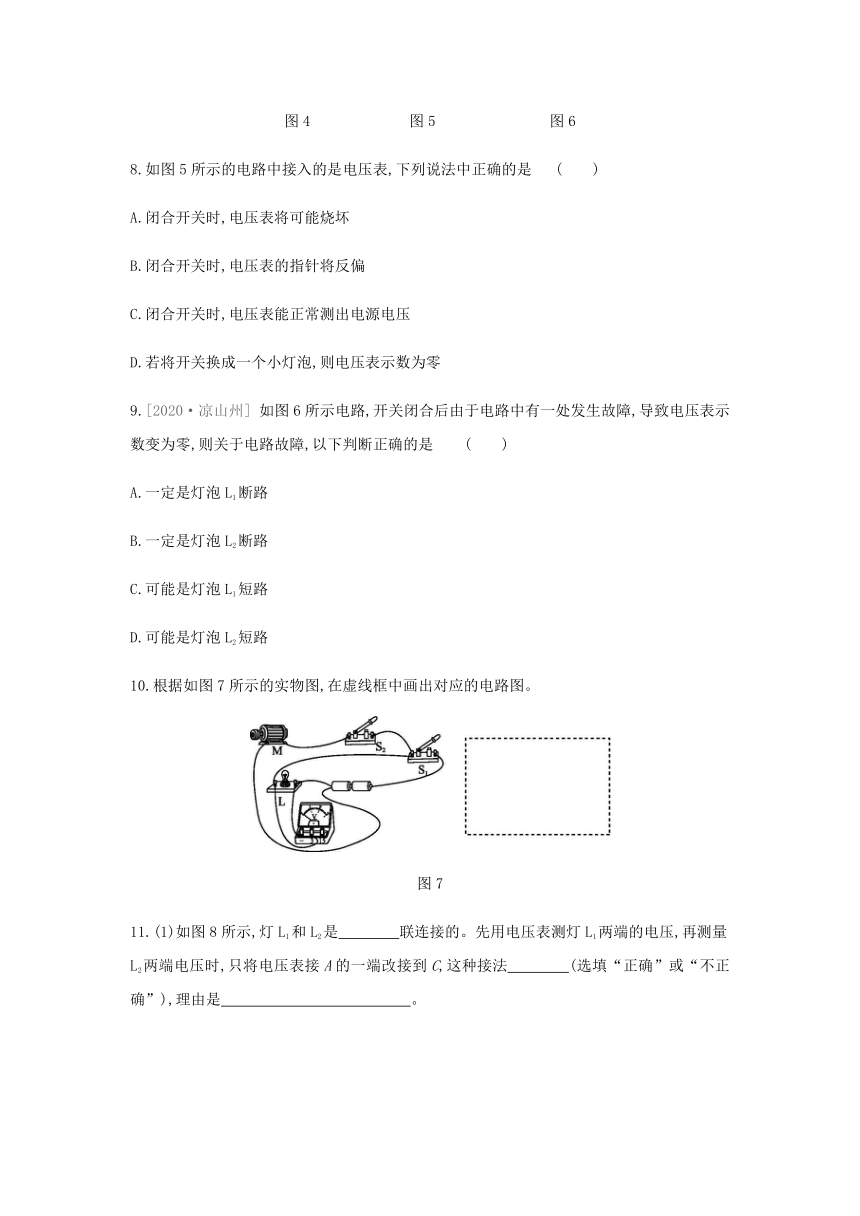

8.如图5所示的电路中接入的是电压表,下列说法中正确的是
(　　)
A.闭合开关时,电压表将可能烧坏
B.闭合开关时,电压表的指针将反偏
C.闭合开关时,电压表能正常测出电源电压
D.若将开关换成一个小灯泡,则电压表示数为零
9.[2020·凉山州]
如图6所示电路,开关闭合后由于电路中有一处发生故障,导致电压表示数变为零,则关于电路故障,以下判断正确的是
(　　)
A.一定是灯泡L1断路
B.一定是灯泡L2断路
C.可能是灯泡L1短路
D.可能是灯泡L2短路
10.根据如图7所示的实物图,在虚线框中画出对应的电路图。
图7　　　　　　　　　

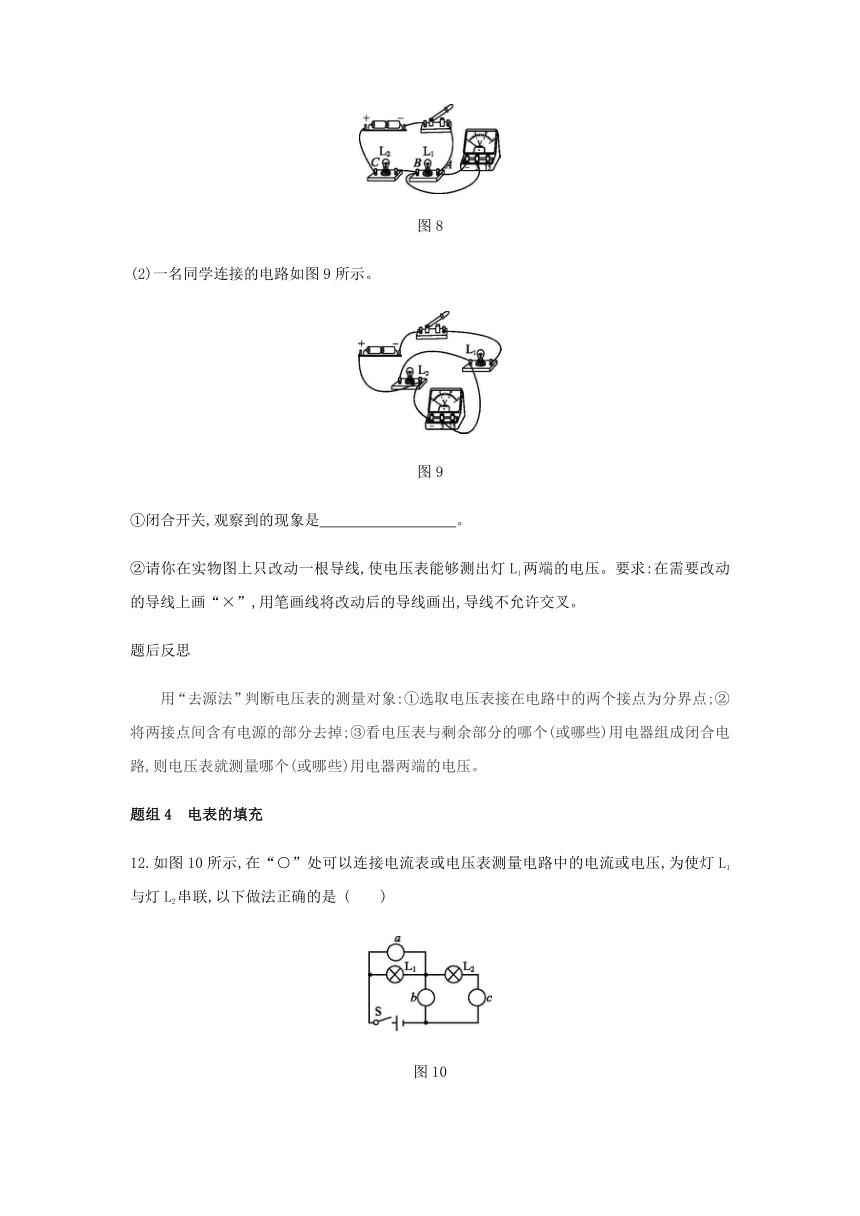

11.(1)如图8所示,灯L1和L2是　　　　联连接的。先用电压表测灯L1两端的电压,再测量L2两端电压时,只将电压表接A的一端改接到C,这种接法　　　　(选填“正确”或“不正确”),理由是　
。?
图8
(2)一名同学连接的电路如图9所示。
图9
①闭合开关,观察到的现象是?
　。?
②请你在实物图上只改动一根导线,使电压表能够测出灯L1两端的电压。要求:在需要改动的导线上画“×”,用笔画线将改动后的导线画出,导线不允许交叉。
题后反思
　　用“去源法”判断电压表的测量对象:①选取电压表接在电路中的两个接点为分界点;②将两接点间含有电源的部分去掉;③看电压表与剩余部分的哪个(或哪些)用电器组成闭合电路,则电压表就测量哪个(或哪些)用电器两端的电压。
题组4　电表的填充　　　　
12.如图10所示,在“○”处可以连接电流表或电压表测量电路中的电流或电压,为使灯L1与灯L2串联,以下做法正确的是
(　　)
图10
A.a为电流表,b为电压表,c为电流表
B.a为电压表,b为电压表,c为电流表
C.a为电流表,b为电流表,c为电压表
D.a为电流表,b为电流表,c为电流表
13.在如图11所示的电路中,1、2、3是三个电表(电压表或电流表)。闭合开关S,要使灯L1与L2串联,则电路中　　　　是电流表,　　　　是电压表;要使灯L1与L2并联,则电路中　　　　是电流表,　　　　是电压表。?
图11
题后反思
　　判断电路中电表的方法:一是分析电路法,即分析电表在电路中的连接方式,一般情况下,若与用电器串联,则是电流表;若与用电器并联,则是电压表。二是电表拆除法,即拆除电路中的某个电表,若不影响电路中所有用电器工作,则是电压表;若会影响电路中某个用电器或所有用电器工作,则是电流表。
【能力提升】
14.果汁也能做电池。先向杯中倒入芭乐汁,再把分别接有导线的铜棒和铝棒插入芭乐汁中,作为电池的正、负极,如图12所示,一个芭乐电池就做成了。那么芭乐电池的正极是铜棒还是铝棒呢?给你电流表、电压表、低压发光二极管、开关各一个,导线若干,请选择其中合适的器材设计—个实验方案进行探究。(也可画图辅助说明)
图12
答案
第1节　电压
1.C　2.C　
3.负极　串联　有
[解析]
发光二极管能发光,说明电流是由正极流入二极管的,故金属片A是水果电池的负极;两水果首尾相连,是串联的;将二极管正、负极接线对调后,二极管中没有电流通过,但水果电池正、负极之间仍有电压。
4.(1)0~15　8.5　(2)0~3　0.6
[解析]
(1)图甲中,电压表选用的量程是0~15
V,分度值为0.5
V,示数是8.5
V;(2)图乙中,电压表选用的量程是0~3
V,分度值为0.1
V,示数是0.6
V。
5.C　6.D　7.B
8.C　[解析]
由图可知:电源为两节干电池组成,则电源电压约为3
V,电压表的量程为0~3
V。闭合开关后,电流从电压表的“+”接线柱流入,从“-”接线柱流出,符合电压表的使用规则,则闭合开关时,电压表能正常测出电源电压,故A、B错误,C正确;若将开关换成一个小灯泡,则电压表与灯泡串联在电源的两端,由于电压表相当于开路,则灯泡不亮,但电压表的正负接线柱通过灯泡与电源的正负两极相连,所以电压表测量电源电压,故D错误。
9.D　[解析]
由图可知,该电路为串联电路,电压表测量灯L2两端的电压。如果灯L1短路,电压表与电源两极相连,电压表有示数;如果灯L1断路,则整个电路断路,电压表示数为零;如果灯L2短路,电压表测量的是一段导线两端的电压,则电压表示数为零;如果灯L2断路,则电压表测电源电压,电压表有示数。所以故障是灯L1断路或灯L2短路,故D正确。
10.如图所示
11.(1)串　不正确　电压表的正、负接线柱接反了
(2)①灯泡L1、L2发光,电压表的指针反向偏转
②如图所示
12.B　[解析]
a与灯L1并联,故a为电压表;b与灯L2并联,故b为电压表;c与灯L2串联,故c为电流表。
13.2　1、3　1、3　2　[解析]
闭合开关S,要让灯泡L1和L2串联,则电流的路径只有一条,电流从电源正极流出,经过灯泡L1、L2和电表2,回到电源负极,所以2是电流表,1和3均是电压表。要使灯L1与L2并联,则灯L1的右端必须连通电源负极,所以3是电流表;灯L2的右端必须连通电源正极,而不能连通电源负极,所以1是电流表,2是电压表。
14.方案一:按如图所示连接电路,再利用开关进行试触,若电压表指针正向偏转,说明与电压表正接线柱连接的铜棒是芭乐电池的正极;若电压表指针反向偏转,则铝棒是电池的正极。
方案二:将芭乐电池的铝棒用导线和电流表的负接线柱连接,然后用与铜棒连接的导线跟电流表的正接线柱试触,如果电流表指针正向偏转,说明铜棒是电池的正极;若电流表指针反向偏转,则铝棒是电池的正极。
方案三:按如图所示连接电路,闭合开关S,若低压发光二极管发光,说明铜棒是电池的正极;若低压发光二极管不发光,说明铝棒是电池的正极。
[解析]
要判断电源的正、负极,可以利用电压表或电流表判断,根据电压表或电流表指针的偏转情况判断电流方向,从而判断电源的正、负极;也可以利用二极管的单向导电性判断。
