2020-2021学年北师大版物理八年级下册9.2滑轮课件(共15张PPT)

(共15张PPT)
第二节
滑轮
第九章
机械和功

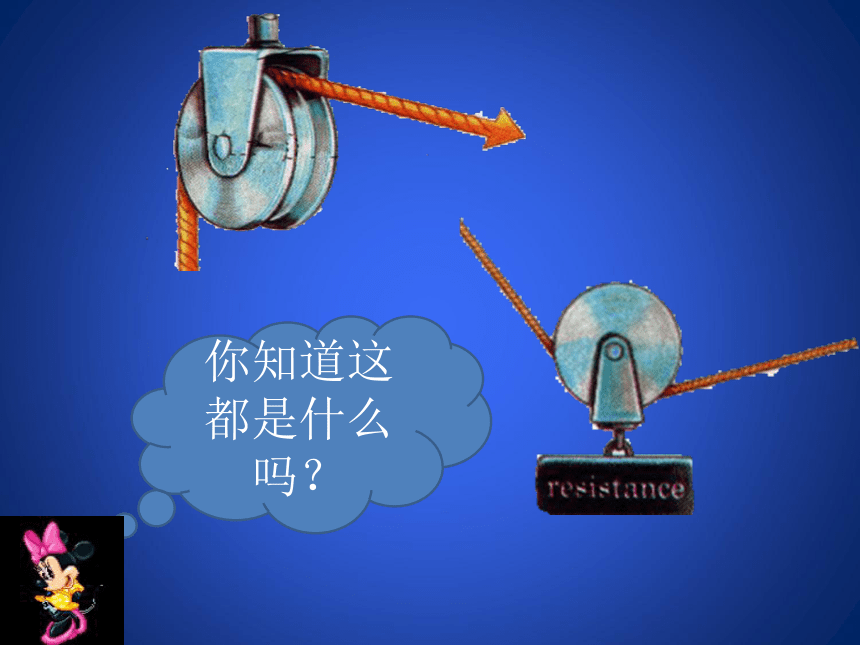

你知道这都是什么吗？
F
F
——轴不随物动

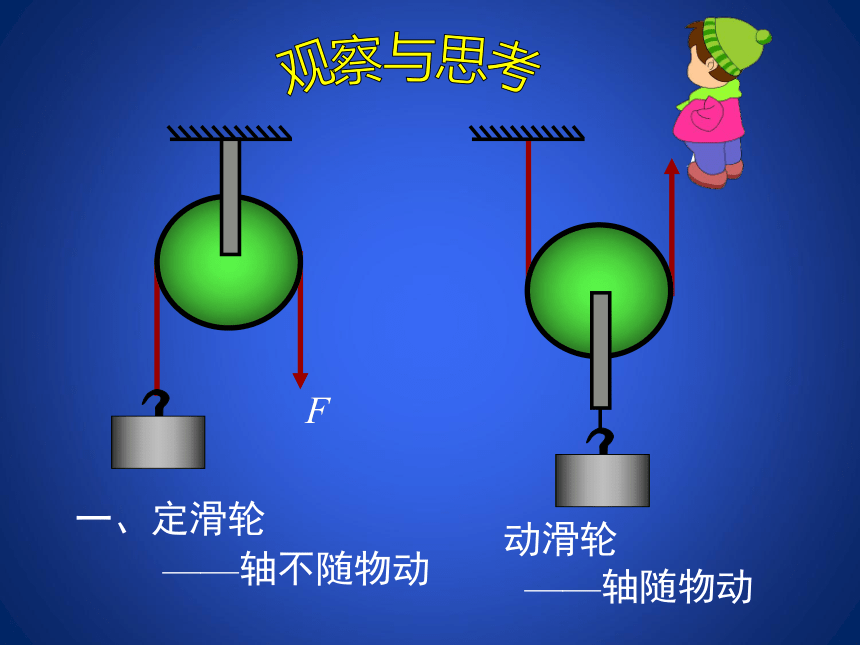

一、定滑轮
——轴随物动
动滑轮

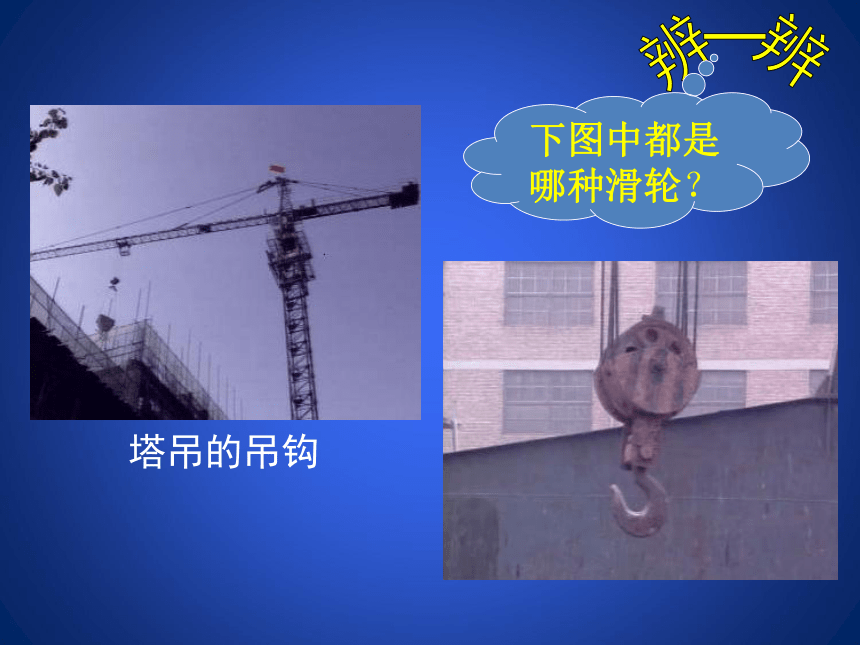

塔吊的吊钩
下图中都是哪种滑轮？

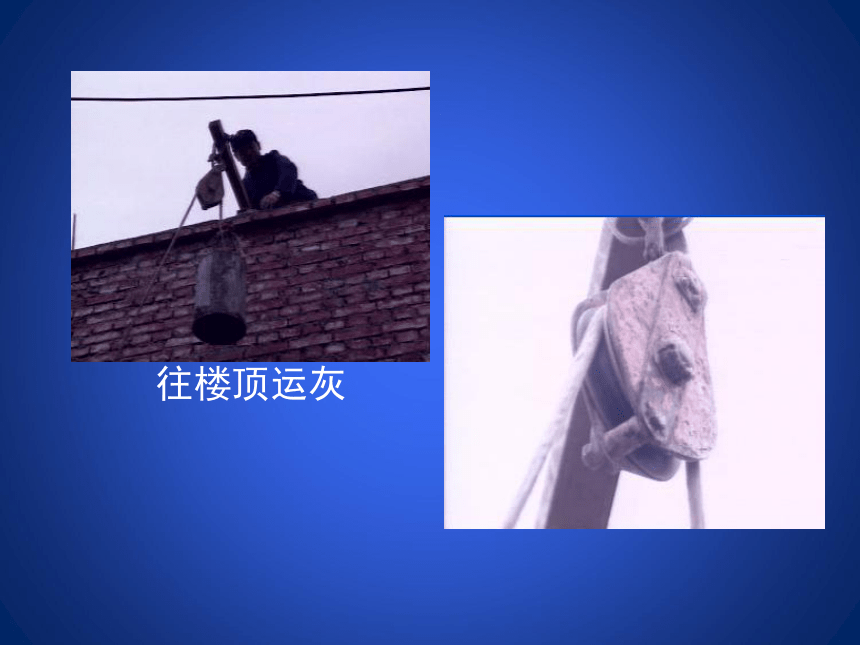

往楼顶运灰

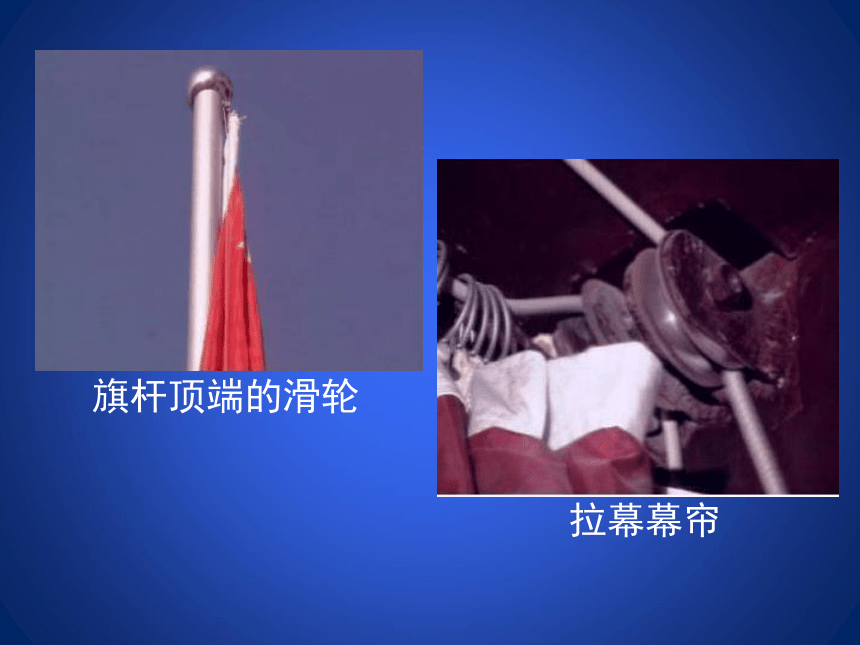

拉幕幕帘
旗杆顶端的滑轮
二、探究滑轮的作用
探究定滑和动滑轮的特点
(3)分析实验数据并得出结论
(1)猜想，设计实验验证
(2)进行实验(缓慢提升)
(4)对结论进行论证
实验次数
操作
物体重力G/N
重物移动的距离h/m
拉力作用点移动的距离s/m
拉力的方向
弹簧测力计的示数/N
1
用弹簧测力计直接提升物体
2
用弹簧测力计通过一个定滑轮提升物体（图2）
3
用弹簧测力计通过一个动滑轮提升物体（图3）
图1
图1
图2
图3
结论：
1.使用定滑轮时，s=h，F=G，即能够改变力的方向，但不省力。
2.使用一个动滑轮时，s=2h，F=G/2，即能够省一半力，但不改变力的方向
三、探究滑轮的实质
2.动滑轮实际上是一个动力臂是阻力臂二倍的杠杆
1.定滑轮实际上是一个等臂杠杆
种
类
使用特点
作
用
实
质
定滑轮
轴不随物动
不省力，但可以改变用力方向
等臂杠杆
动滑轮
轴随物动
省一半力，但不能改变用力方向
L1＝2L2的省力杠杆
四、小结
1.如图所示，用定滑轮将重物匀速提起，若分别沿图示的三个方向用力，拉力为F1、F2、F3，下列说法正确的是(
)。
A.F1最小
B.F2最小
C.F3最小
D.三个力一样大
F1
F2
F3
2.如图1、图2所示，分别用定滑轮和动滑轮匀速提起同一物体，物重80
N，不计滑轮重及摩擦，则F1＝
N，F2＝
N。图2中，若物重80
N，动滑轮重10
N，不计摩擦，则拉力又为
N。
F1
F2
图2
图1
3.用如图3、图4所示装置拉同一物体，使物体在水平面上作匀速直线运动，已知物体重80
N，地面对物体的摩擦力为20
N，则F1=
N，F2=
N。
F
F
图3
图4
