高三通用技术高考复习专题：三视图高考

(共14张PPT)
21．根据立体图，补全俯视图和左视图中所缺漏的图线。
21、根据立体图补全三视图中所缺的图线


21、根据立体图补全三视图中所缺的图线画三视图中，
线条位置没有遵循“长对正、高平齐、宽相等”原则；
虚线和实线标明不准确；
中心线很多同学未画；
画蛇添足，多画不必要的线条。
根据轴测图，补全三视图中缺少的图线。
主视方向
第21题图
主气方向
第21题图
主视方向
第21题图
第Ⅱ卷(共60分)
注意事项:
1.用黑色字迹的签字笔或钢笔将答案写在答题纸上,不能答在试题卷上。
2.作图时,可先使用2B铅笔,确定后必须使用黑色字迹的签字笔或钢笔描黑
非选择题(本大题共7小题,第21~25题每题6分,第26题12分,第27题18分,共60
分)
21.根据轴测图,补全三视图中缺少的图线
主视方向
第21题图
22.李明发现椅子的榫接处松动,于是设计了如图所示的连接片,用以加固椅子的连接。现用
60×60的方形钢板加工该连接片,需要以下环节:①划线;②锯割;③钻孔;④锉削。请分析
连接片的加工工艺,回答以下问题
第22题图
(1)补充完整加工流程(在“▲”处填写加工环节的序号):▲→③
(2)加工图中R6的圆弧,合理的方法是
。(从①锯割;②钻孔;③锉削中选择
种,在“▲”处填写相应的序号。)
(3)钻孔时用到的工具有:▲
。(从①钢锯;②锉刀;③钻头;④丝锥;⑤手钳
中选择二种,在“▲”处填写相应的序号。)
通用技术考试试题第5页(共8页)
主视图方
21.根据轴测图,补全三视图中缺少的图线
主视方向
2.看懂三视图,补齐俯视图及左视图所缺的图线。

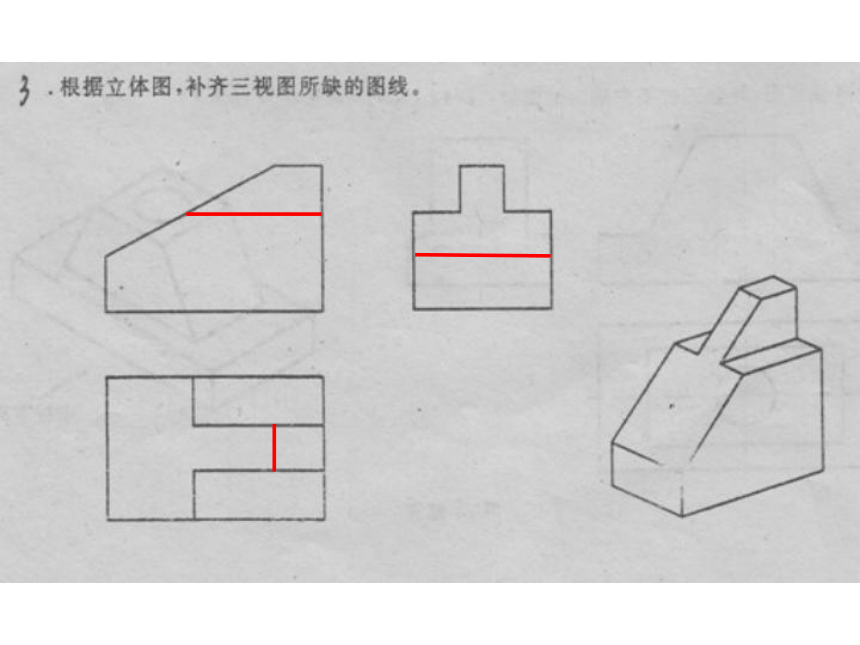

3·根据立体图,补齐三视图所缺的图线

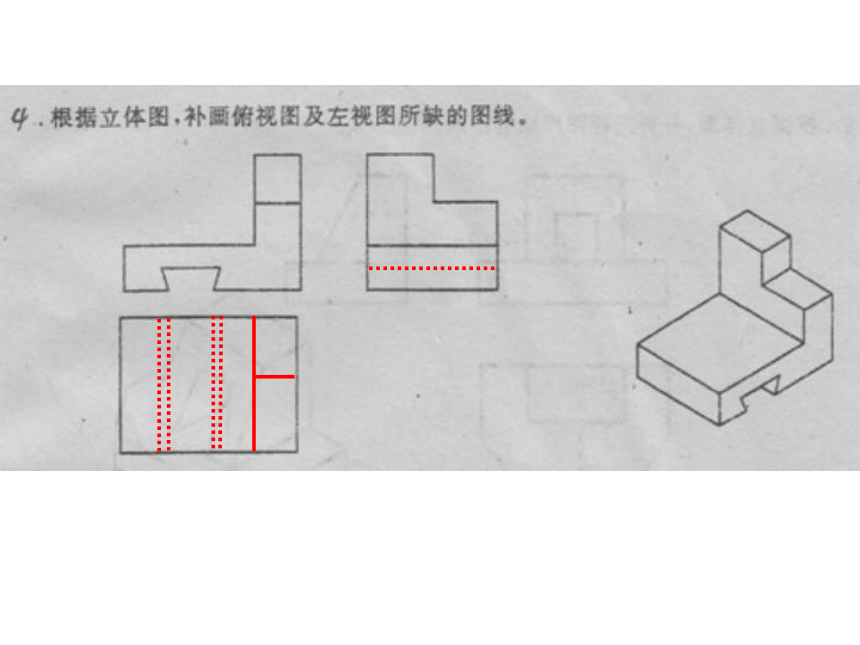

4.根据立体图,补画俯视图及左视图所缺的图线。

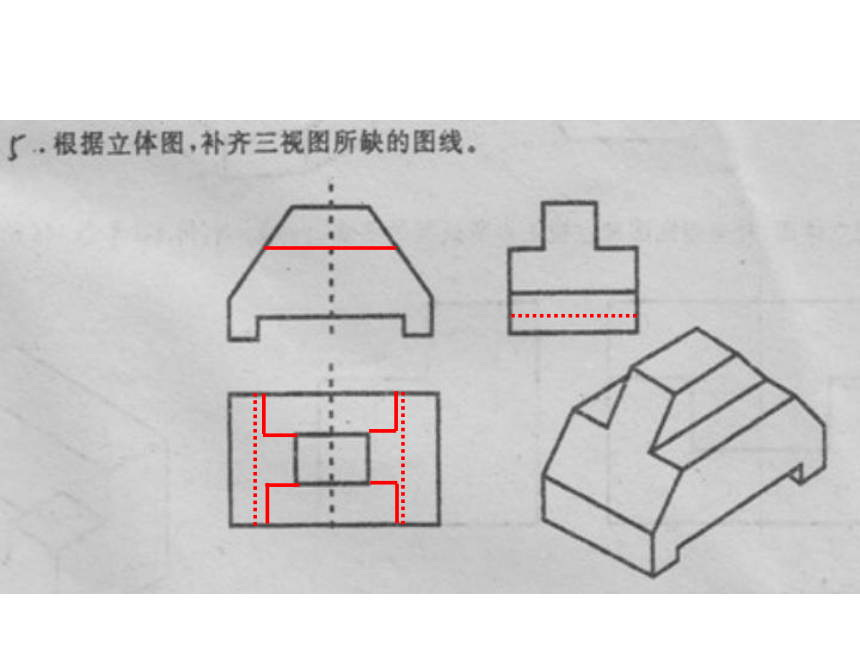

了根据立体图,补齐三视图所缺的图线

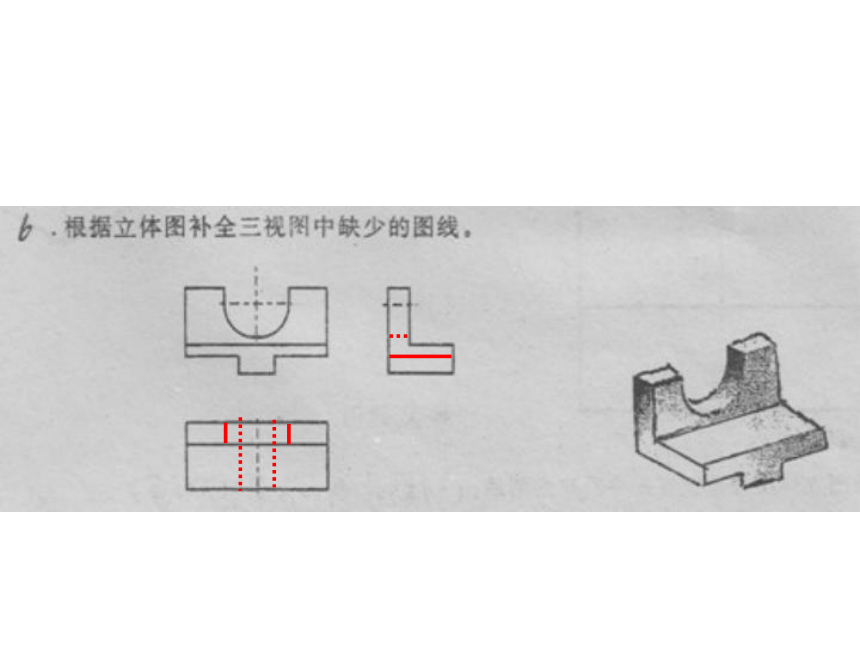

b.根据立体图补全三视图中缺少的图线。
7.根据轴测图补画第三视图
8.根据立体图,补齐三视图所缺的图线。

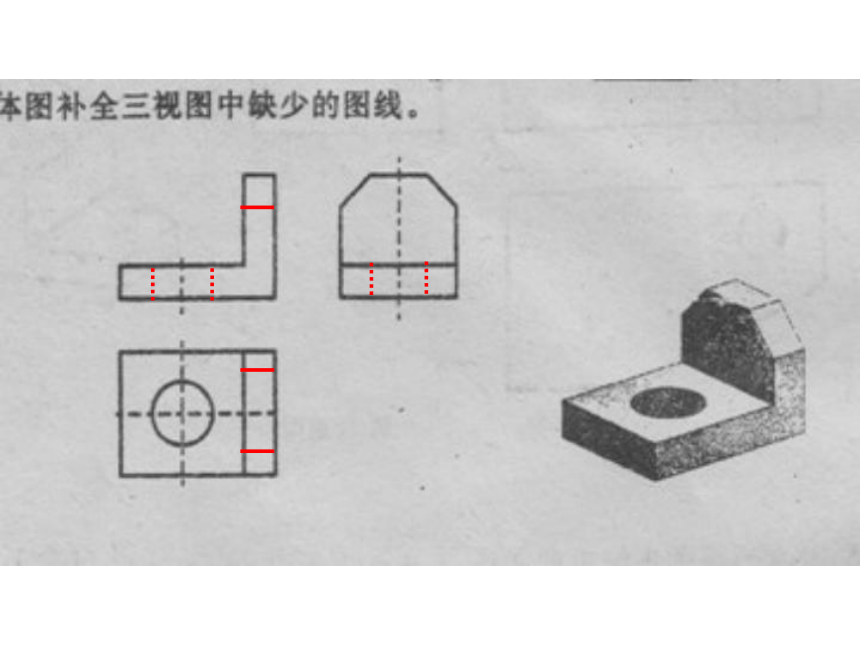

本图补全三视图中缺少的图线。
