中小学教育资源及组卷应用平台

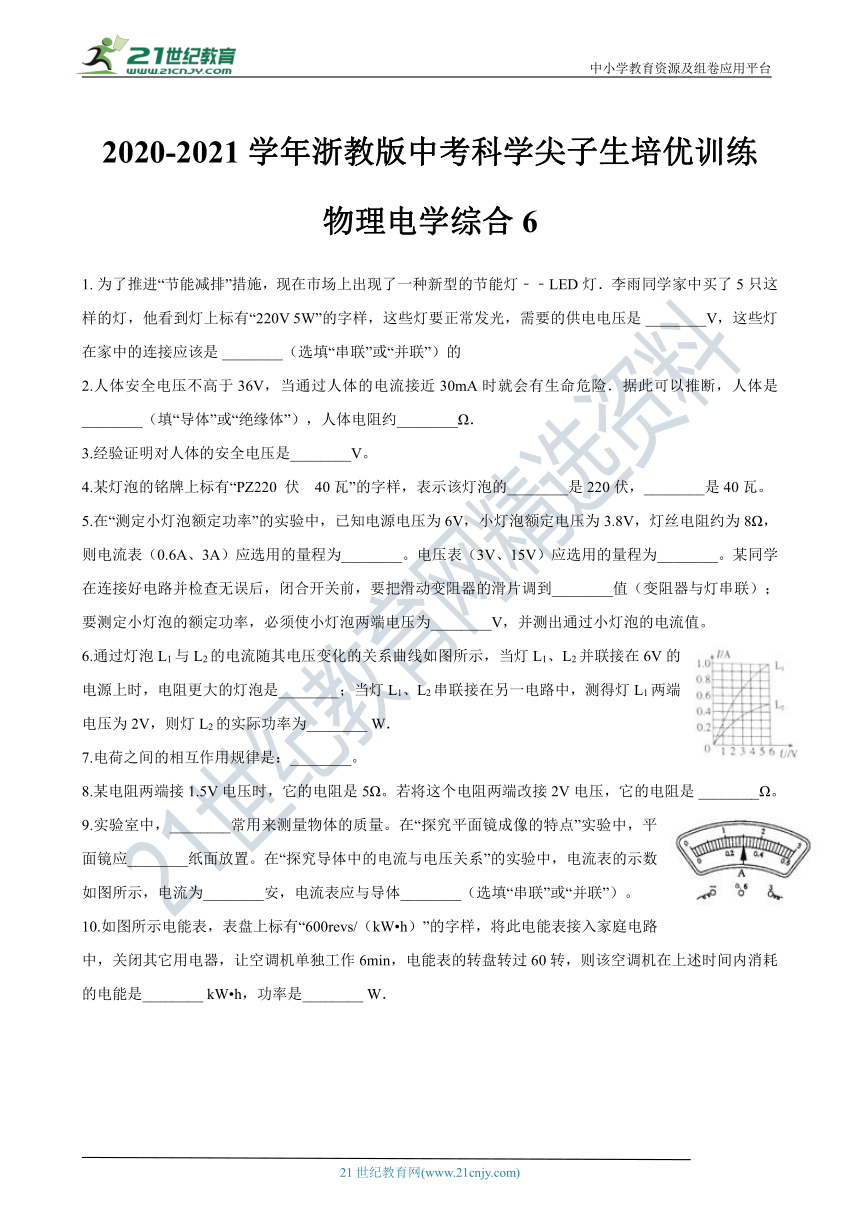

2020-2021学年浙教版中考科学尖子生培优训练
物理电学综合6
1.?为了推进“节_è?????????????????_，现在市场上出现了一种新型的节能灯﹣﹣LED灯．李雨同学家中买了5只这样的灯，他看到灯上标有“220V 5W”的字样，这些灯要正常发光，需要的供电电压是?________V，这些灯在家中的连接应该是?________（选填“串联”或“并联”）的21世纪教育网版权所有
2.人体安全_?????????é?????3_6V，当通过人体的电流接近30mA时就会有生命危险．据此可以推断，人体是________（填“导体”或“绝缘体”），人体电阻约________Ω．21cnjy.com
3.经验证明对人体的安全电压是________V。
4.某灯泡的铭牌上标有“PZ220 伏 40瓦”的字样，表示该灯泡的________是220伏，________是40瓦。
5.在“测定小灯泡额定功率”的实_é?????????·???????_源电压为6V，小灯泡额定电压为3.8V，灯丝电阻约为8Ω，则电流表（0.6A、3A）应选用的量程为________。电压表（3V、15V）应选用的量程为________。某同学在连接好电路并检查无误后，闭合开关前，要把滑动变阻器的滑片调到________值（变阻器与灯串联）；要测定小灯泡的额定功率，必须使小灯泡两端电压为________V，并测出通过小灯泡的电流值。
6.通过灯泡L_1???L2??????_流随其电压变化的关系曲线如图所示，当灯L1、L2并联接在6V的电源上时，电阻更大的灯泡是________；当灯L1、L2串联接在另一电路中，测得灯L1两端电压为2V，则灯L2的实际功率为________?W．www.21-cn-jy.com
7.电荷之间的相互作用规律是：________。
8.某电阻两端接1.5V电压时，它的电阻是5Ω。若将这个电阻两端改接2V电压，它的电阻是?________Ω。
9.实验室中，_________?????¨??????é??_物体的质量。在“探究平面镜成像的特点”实验中，平面镜应________纸面放置。在“探究导体中的电流与电压关系”的实验中，电流表的示数如图所示，电流为________安，电流表应与导体________（选填“串联”或“并联”）。【来
10.如图所_?¤????è??è?¨???è?¨_盘上标有“600revs/（kW?h）”的字样，将此电能表接入家庭电路中，关闭其它用电器，让空调机单独工作6min，电能表的转盘转过60转，则该空调机在上述时间内消耗的电能是________?kW?h，功率是________?W．www-2-1-cnjy-com

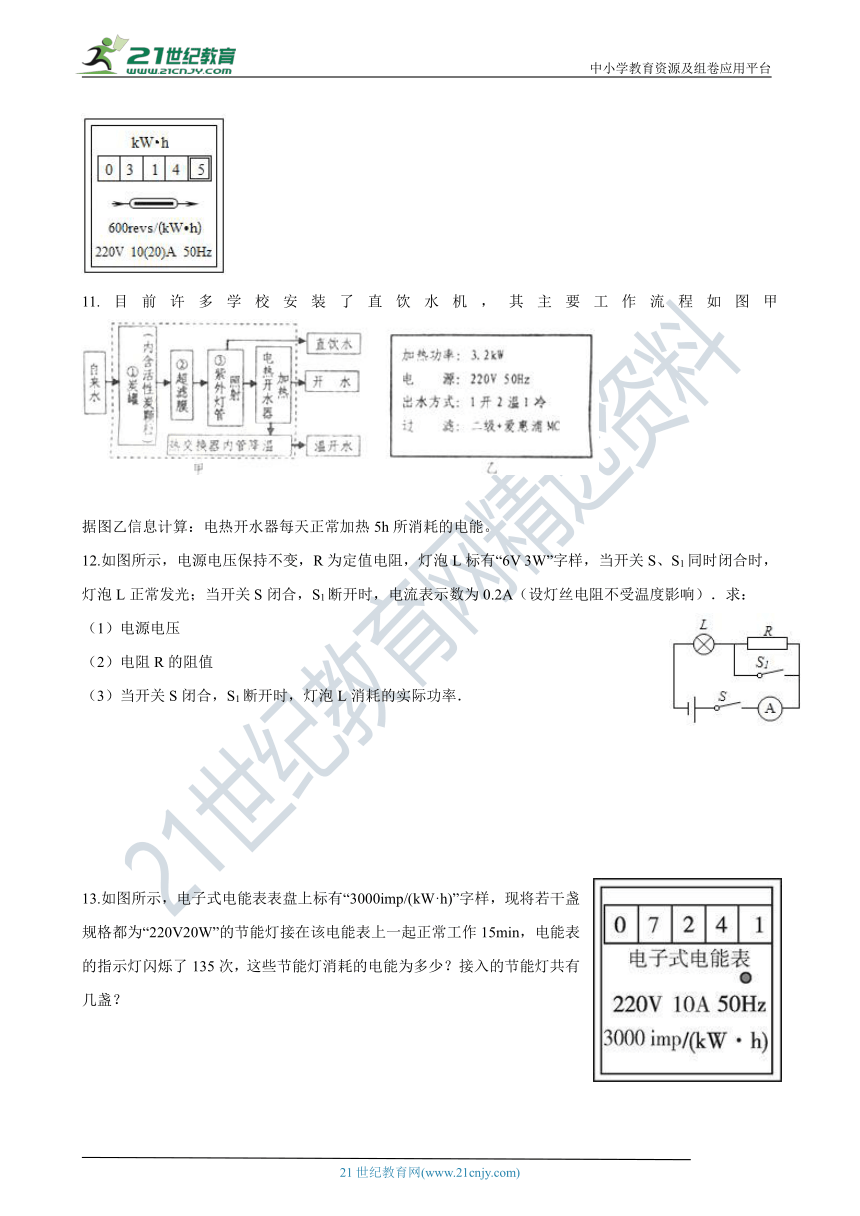

11.目前许多学校安装了直饮水机，其主要工作流程如图甲
据图乙信息计算：电热开水器每天正常加热5h所消耗的电能。
12.如图所示，电源电压保持不_??????R?????????_电阻，灯泡L标有“6V 3W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2A（设灯丝电阻不受温度影响）．求：
（1）电源电压
（2）电阻R的阻值
（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率．
13.如图所示_???????????????è??_表表盘上标有“3000imp/(kW·h)”字样，现将若干盏规格都为“220V20W”的节能灯接在该电能表上一起正常工作15min，电能表的指示灯闪烁了135次，这些节能灯消耗的电能为多少？接入的节能灯共有几盏？ 21*cnjy*com

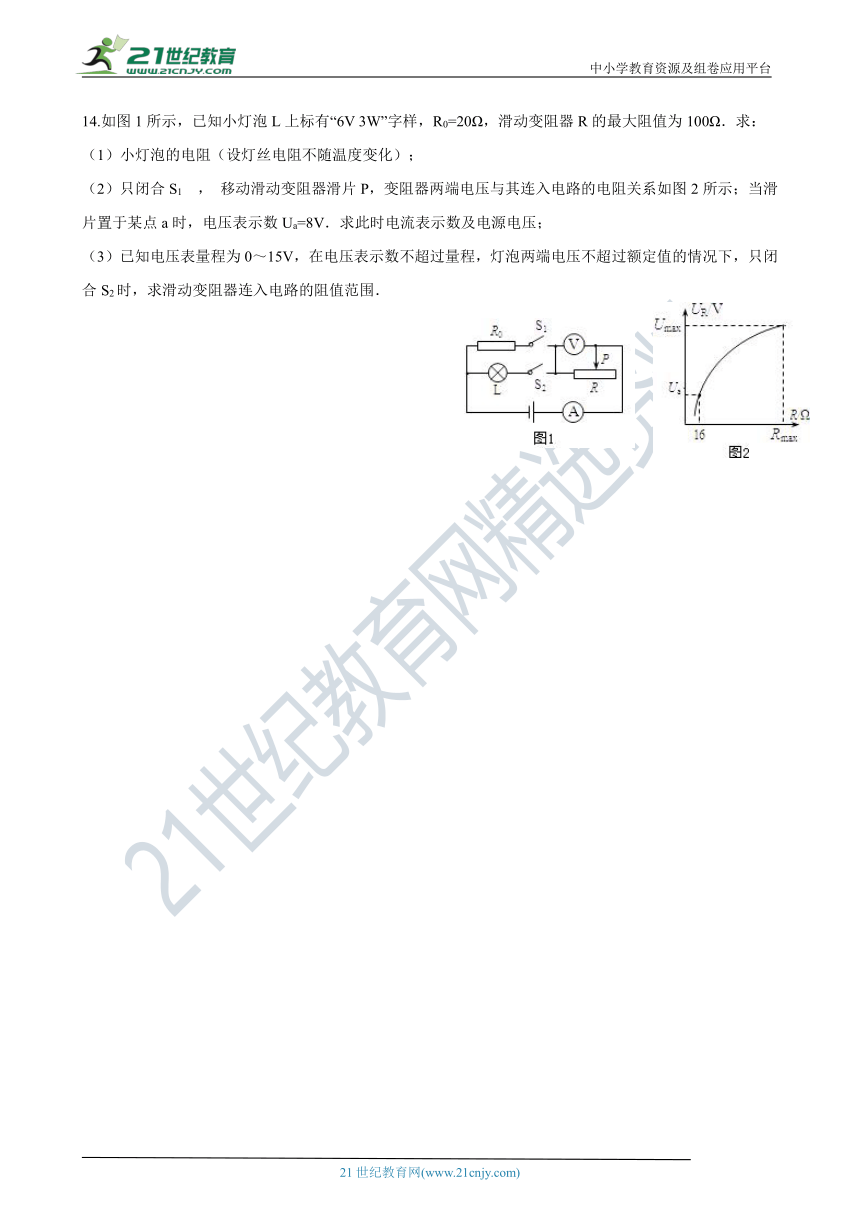

14.如图1所示，已知小灯泡L上标有“6V 3W”字样，R0=20Ω，滑动变阻器R的最大阻值为100Ω．求：
（1）小灯泡的电阻（设灯丝电阻不随温度变化）；
（2）只闭合S1 ， 移动滑动_???é????¨??????P_，变阻器两端电压与其连入电路的电阻关系如图2所示；当滑片置于某点a时，电压表示数Ua=8V．求此时电流表示数及电源电压；2-1-c-n-j-y
（3）已知电压表量程为0～15V，在电压表示数不超过量程，灯泡两端电压不超过额定值的情况下，只闭合S2时，求滑动变阻器连入电路的阻值范围．【来源：21cnj*y.co*m】

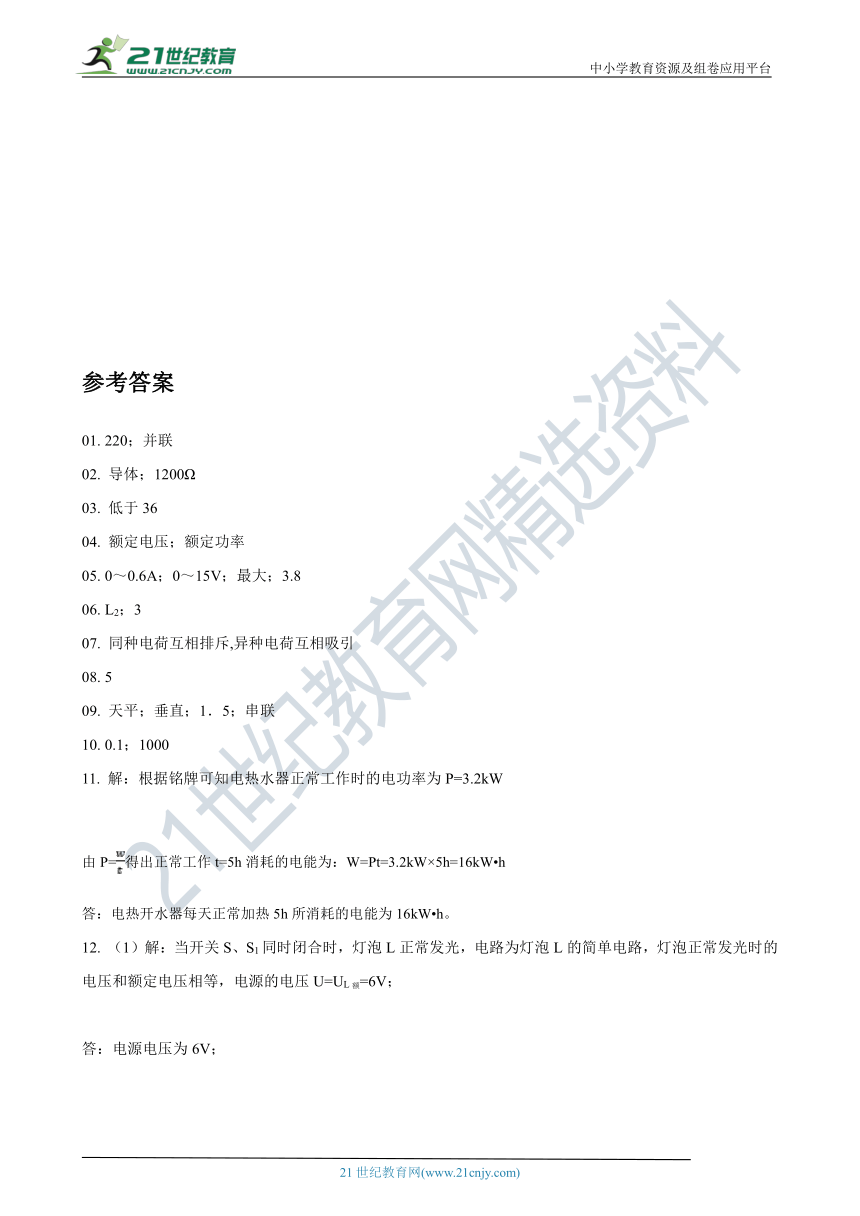

参考答案
01. 220；并联
02. 导体；1200Ω
03. 低于36
04. 额定电压；额定功率
05. 0～0.6A；0～15V；最大；3.8
06. L2；3
07. 同种电荷互相排斥,异种电荷互相吸引
08. 5
09. 天平；垂直；1．5；串联
10. 0.1；1000
11. 解：根据铭牌可知电热水器正常工作时的电功率为P=3.2kW
由P=得出正常工作t=5h消耗的电能为：W=Pt=3.2kW×5h=16kW?h
答：电热开水器每天正常加热5h所消耗的电能为16kW?h。
12. （1）解：当开关_S???S1??????_闭合时，灯泡L正常发光，电路为灯泡L的简单电路，灯泡正常发光时的电压和额定电压相等，电源的电压U=UL额=6V；21教育网
答：电源电压为6V；
（2）解：根据P=可得灯泡的电阻：RL===12Ω，
当开关S闭合，S1断开时，灯泡L与R串联，
由I=可得电路中的总电阻R总===30Ω，
串联电路的总阻值等于串联的各电阻阻值之和，
R=R总﹣RL=30Ω+12Ω=18Ω，
答：电阻R的阻值为18Ω
（3）解：由P=UI=I2R得灯泡L的实际功率：PL=I2RL=（0.2A）2×12Ω=0.48W．【出处：21教育名师】
答：当开关S闭合，S1断开时，灯泡L消耗的实际功率为0.48W．
13. 节能灯消耗_??????è??W???__ kW·h＝0.045kW·h＝1.62×105J；总功率P＝ ＝180W，接入节能灯的盏数n＝ ＝9盏。 21·世纪*教育网
14. （1）解：由P= 可得，灯泡电阻：
RL= = =12Ω
（2）解：只闭合S1 ， R0与R串联，由图2可知，当电压表示数Ua=8V时，R=16Ω，
因串联电路中各处的电流相等，则电路中的电流I=Ia= = =0.5A，
总阻值R总=R0+R=20Ω+16Ω=36Ω；
由欧姆定律得：电源电压U=IR总=0.5A×36Ω=18V
（3）解：只闭合S2时，灯泡L与变阻器串联，由于灯泡的额定电压为6V，则灯泡两端的电压最大电压为6V；2·1·c·n·j·y
则由P=UI得电路中的最大电流：I最大=IL= = =0.5A，
由欧姆定律得：总电阻R总最小= = =36Ω；
由串联电路中总电阻等于各分电阻之和可得：
变阻器接入电路中的最小电阻R最小=R总最小﹣RL=36Ω﹣12Ω=24Ω；
为保护电压表的量程，则电压表的最大示数为15V，
由串联电路中总电压等于各分电压之和可得：
灯泡两端的电压为UL′=U﹣UR最大=18V﹣15V=3V，
则通过灯泡的最小电流I最小= = =0.25A，
由欧姆定律得：变阻器接入电路中的最大电阻R最大= = =60Ω；
由此可知：滑动变阻器连入电路的阻值范围是24Ω～60Ω
_21?????????è?????(www.21cnjy.com)_
