粤沪版九年级下册17.3《探究电流热效应跟电阻的关系》同步试题1

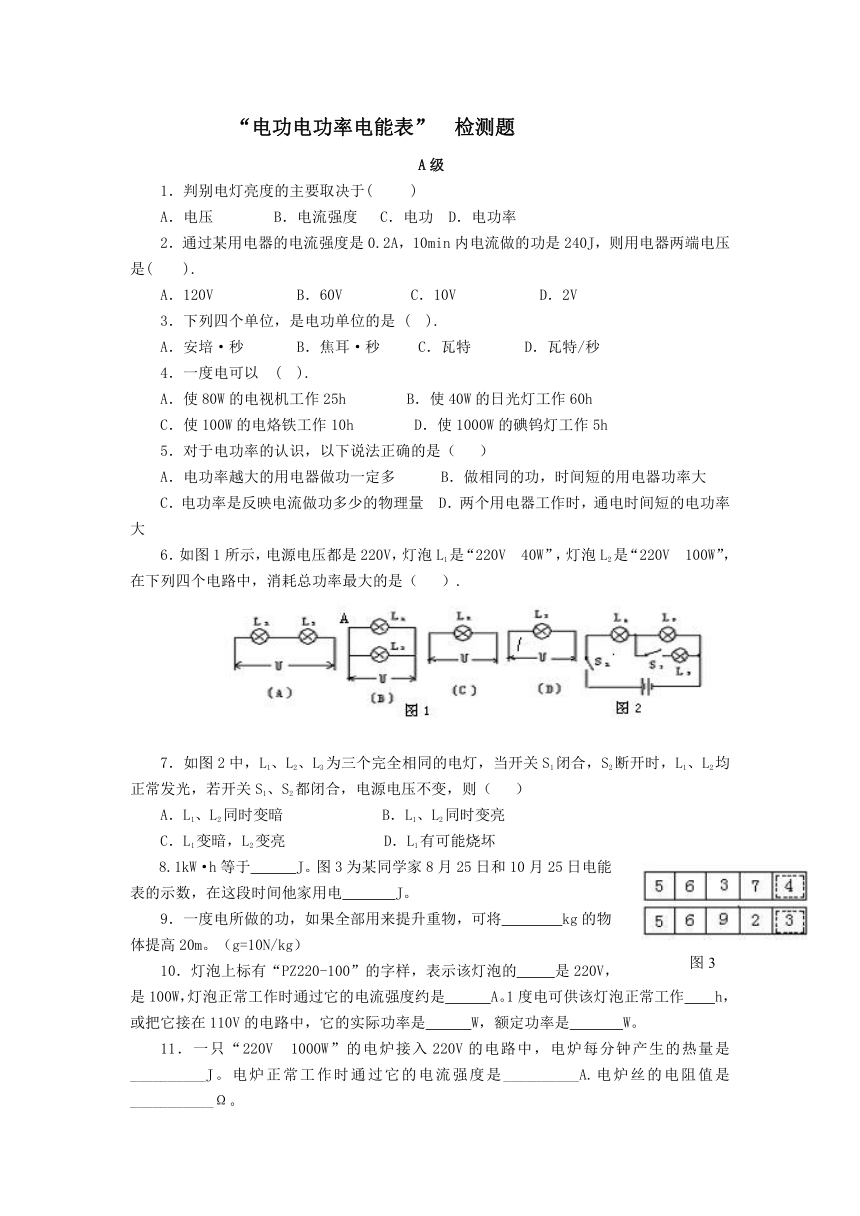

“电功电功率电能表” 检测题
A级
1．判别电灯亮度的主要取决于( )
A．电压 B．电流强度 C．电功 D．电功率
2．通过某用电器的电流强度是0.2A，10min内电流做的功是240J，则用电器两端电压是( ).
A．120V B．60V C．10V D．2V
3．下列四个单位，是电功单位的是 ( ).
A．安培·秒 　　　B．焦耳·秒 　　C．瓦特 　　　D．瓦特/秒 　　
4．一度电可以 ( ).
A．使80W的电视机工作25h B．使40W的日光灯工作60h
C．使100W的电烙铁工作10h D．使1000W的碘钨灯工作5h 　　
5．对于电功率的认识，以下说法正确的是（ ）
A．电功率越大的用电器做功一定多 B．做相同的功，时间短的用电器功率大
C．电功率是反映电流做功多少的物理量 D．两个用电器工作时，通电时间短的电功率大
6．如图1所示，电源电压都是220V，灯泡L1是“220V 40W”，灯泡L2是“220V 100W”，在下列四个电路中，消耗总功率最大的是（ ）.
7．如图2中，L1、L2、L3为三个完全相同的电灯，当开关S1闭合，S2断开时，L1、L2均正常发光，若开关S1、S2都闭合，电源电压不变，则（ ）
A．L1、L2同时变暗 B．L1、L2同时变亮
C．L1变暗，L2变亮 D．L1有可能烧坏
8.1kW·h等于 J。图3为某同学家8月25日和10月25日电能表的示数，在这段时间他家用电 J。
9．一度电所做的功，如果全部用来提升重物，可将 kg的物体提高20m。（g=10N/kg）
10．灯泡上标有“PZ220-100”的字样，表示该灯泡的 是220V， 是100W，灯泡正常工作时通过它的电流强度约是 A。1度电可供该灯泡正常工作 h，或把它接在110V的电路中，它的实际功率是 W，额定功率是 W。
11．一只“220V 1000W”的电炉接入220V的电路中，电炉每分钟产生的热量是__________J。电炉正常工作时通过它的电流强度是__________A.电炉丝的电阻值是___________Ω。

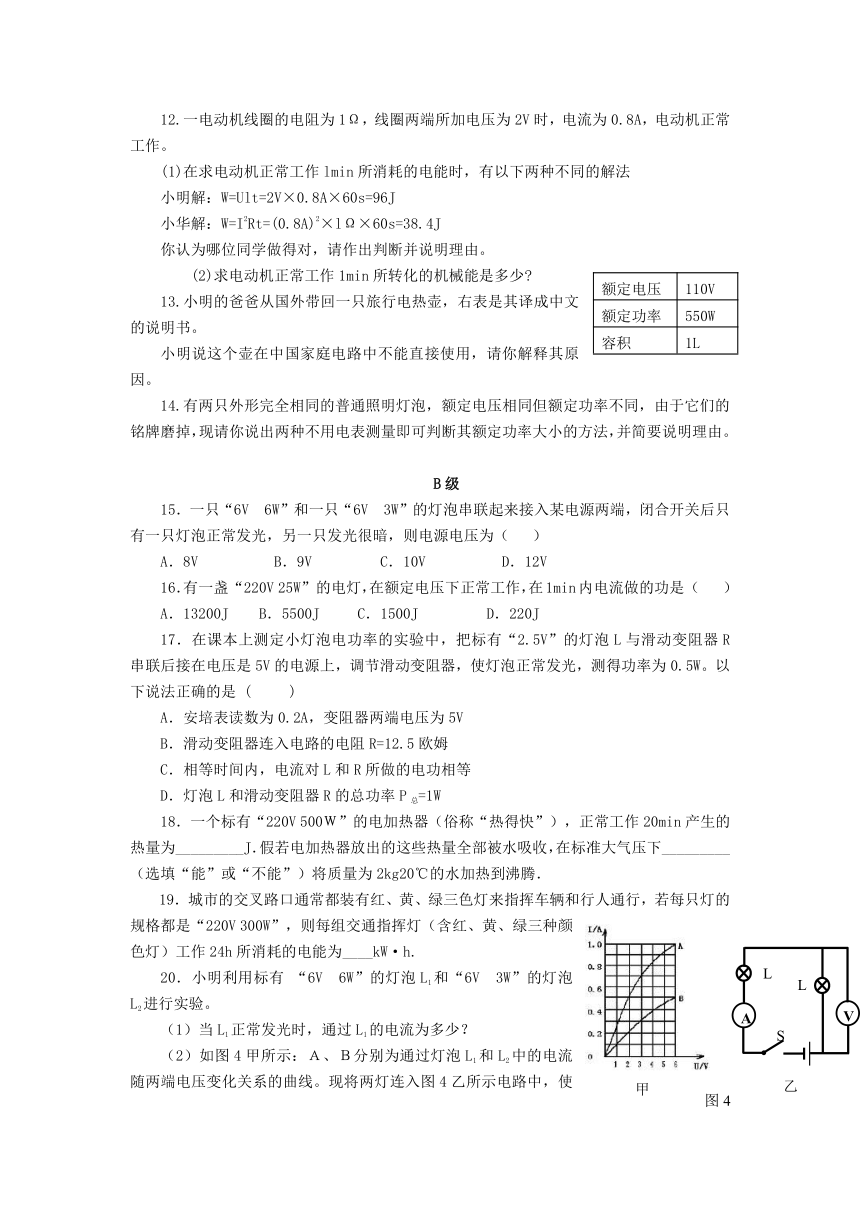

12.一电动机线圈的电阻为1Ω，线圈两端所加电压为2V时，电流为0.8A，电动机正常工作。
(1)在求电动机正常工作lmin所消耗的电能时，有以下两种不同的解法
小明解：W=Ult=2V×0.8A×60s=96J
小华解：W=I2Rt=(0.8A)2×lΩ×60s=38.4J
你认为哪位同学做得对，请作出判断并说明理由。
额定电压 110V
额定功率 550W
容积 1L
(2)求电动机正常工作1min所转化的机械能是多少
13.小明的爸爸从国外带回一只旅行电热壶，右表是其译成中文的说明书。
小明说这个壶在中国家庭电路中不能直接使用，请你解释其原因。
14.有两只外形完全相同的普通照明灯泡，额定电压相同但额定功率不同，由于它们的铭牌磨掉，现请你说出两种不用电表测量即可判断其额定功率大小的方法，并简要说明理由。
B级
15．一只“6V 6W”和一只“6V 3W”的灯泡串联起来接入某电源两端，闭合开关后只有一只灯泡正常发光，另一只发光很暗，则电源电压为（ ）
A．8V B．9V C．10V D．12V
16．有一盏“220V 25W”的电灯，在额定电压下正常工作，在1min内电流做的功是 （ ）
A．13200J　 B．5500J　　 C．1500J　　 　 D．220J 　　
17．在课本上测定小灯泡电功率的实验中，把标有“2.5V”的灯泡L与滑动变阻器R串联后接在电压是5V的电源上，调节滑动变阻器，使灯泡正常发光，测得功率为0.5W。以下说法正确的是 ( )
A．安培表读数为0.2A，变阻器两端电压为5V
B．滑动变阻器连入电路的电阻R=12.5欧姆
C．相等时间内，电流对L和R所做的电功相等
D．灯泡L和滑动变阻器R的总功率P总=1W
18．一个标有“220V 500Ｗ”的电加热器（俗称“热得快”），正常工作20min产生的热量为_________J．假若电加热器放出的这些热量全部被水吸收，在标准大气压下_________（选填“能”或“不能”）将质量为2kg20℃的水加热到沸腾．
19．城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆和行人通行，若每只灯的规格都是“220V 300W”，则每组交通指挥灯（含红、黄、绿三种颜色灯）工作24h所消耗的电能为____kW·h.
20．小明利用标有 “6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验。
（1）当L1正常发光时，通过L1的电流为多少？
（2）如图4甲所示：Ａ、Ｂ分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图4乙所示电路中，使其中一个灯泡正常发光时，电路消耗的总功率为多少？
21．如图5甲所示，是“测定小灯泡的功率”实验电路图；图乙是连接不完整的实验电路，其中电源为三节新的干电池，灯泡的额定电压为3.8伏，其灯丝电阻约为10欧，标有“10Ω　1A”字标的滑动变阻器。要求：
（1）画线代替导线，将图乙实验电路中未连接部分连接好（注意两电表量程的选择）
（2）小刚合理地连接好电路，当闭合电路的开关时，电路中出现不正常现象，于是小刚提出以下猜想电路中e、f间断路 B．电路中e、f间短路 C.滑动变阻器连入电路中的电阻太小究竟哪个猜想正确，可根据电流表和电压表的示数进行判断（电流表、电压表均无故障）。下表给出了电流表、电压表可能出现的几种情况，请判断每种情况下哪个猜想是正确的，并把其序号填写在对应的空格里。
顺序 电路中出现不正常现象 判断结果
电灯的亮暗 电流表示数/A 电压表示数/V
甲 不亮 0 4.5
乙 很亮 0.42 4.2
丙 不亮 0.45 0
（3）为了测出小灯泡的额定功率，应调节的元件是__________，使电压表示数为________V。如果此时电流表的示数如丙图所示，则该灯泡的功率为_________W。
C级
22．两个电阻R1、R2并联在电路里，已知R1:R2=3:5，则电流通过这两个电阻的电功率的比是（）.
A．25∶9 　　B．3∶5　　C．5∶3 D．9∶25　　
23．两盏电灯，并联接在电源的两极间，正常工作时，它们的功率分别是P1和P2，并联部分的总电功率P=P1+P2。如果把它们串联起来，重新接在原来电源的两极，电流的总功率为P＇。对于P和P＇的关系有下列几种判断，正确的是 ( )
A．P＞P＇　　 B．P=P＇ C.P＜P＇ D．1/P=1/P＇
24．电阻R1=8Ω，允许通过最大电流为3A；电阻R2=6Ω，允许通过的最大电流为2A，则如果R1和R2串联，在电路两端允许加的最大电压是______V，在相同时间里，R1和R2产生热量之比为____；如果R1和R2并联，在电路的两端允许加最大电压是________Ｖ.　
25．星期天，小明根据课本中有关“综合实践活动”的要求与提示，对家用电器进行相关观察和研究. 他以一只电热水壶为观察、研究对象，有关记录如下表：
观察对象 有关活动与相关记录
观察电热水壶铭牌 额定电压：220V 额定功率：1kW
观察电能表铭牌 有关参数：220V 10（40）A 50Hz 300r/kW h
在电热水壶烧水时观察电能表 关闭家里其他用电器，只将电热水壶接入电路烧水. 观察电能表，表盘在2min内转过了9r.
请你就小明在活动中获得的有关资料，求解或提出有关问题.
(1)若不考虑温度对电热水壶中电热丝电阻的影响，求电热丝的电阻值.
(2)在电热水壶烧水过程中，根据电能表表盘的转动情况，求2min内电热水壶消耗的电能和电热水壶的功率.
(3)将问题（2）的求解结果，与小明在活动中记录的有关数据进行比较，提出一个有待进一步研究的新问题.（注：只提出问题，不要求作说明或解答）
参考答案
1.D 2.D 3.D 4. C 5.B 6.B 7.D 8.3.6×106 54.9 9.1.8×104 10.额定电压 额定功率 0.45 10 25 100 11. 6×104 4.54 48.4
12. (1)小明对 因为电动机工作时电能没有全部转化为内能，大部分电能转化为机械能，所以电动机工作时电功大于电热(或电动机的电流与电压、电阻之间的关系不满足欧姆定律) (2)l57.6J
13．我国照明电路的电压是220 V远远大电热壶于额定电压110 V，如果直接接入电路使用，就会烧坏。14．（1）观察灯丝的粗细，粗的额定功率大。因为材料、长度相同的导体横截面积越大电阻越小，又因为P额=U2额/R 所以粗的电阻小，额定功率大 （2）将两个灯泡并联接入同一电路，亮的灯泡额定功率大。因为并联电路中电功率与电阻成反比，又因为 P额=U2额/R 亮的灯泡电功率大，其电阻小，所以额定功率大。 （3）将两个灯泡串联接入同一电路，亮的灯泡额定功率小。因为并联电路中电功率与电阻成正比，又因为 P额=U2额/R 亮的灯泡电功率大，其电阻大，所以额定功率小。
15.B 16. C 17.A 18.6×106 不能 19.7.2　
20.1A 4.5W
21．（1）如图1 （2）A C B （3）滑动变阻器 3.8 0.532
22.C 23.A 24.28 4:3 12
25.（1）R = 48.4Ω
（2）W = 0.03 kW·h（或1.08×105 J）P = 900W
（3）为什么计算的电功率小于（或“不等于”）电热水壶的额定功率？或计算的功率变小(或“计算的功率不等于热水壶额定功率”)的原因是什么？或计算的电功率变小(或“不等于热水壶的额定功率”)是由于热水壶不正常工作吗
