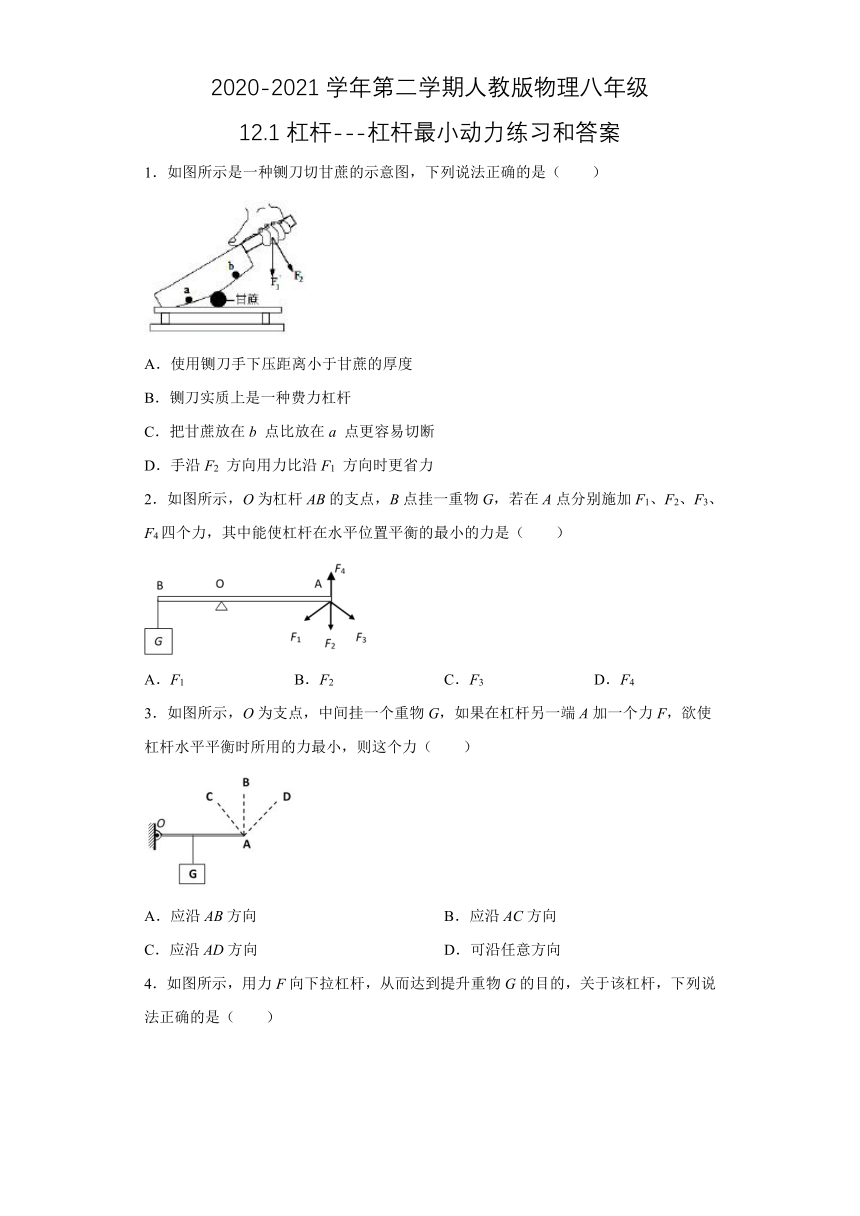

2020-2021学年第二学期人教版物理八年级
12.1杠杆---杠杆最小动力练习和答案
1．如图所示是一种铡刀切甘蔗的示意图，下列说法正确的是（ ）
A．使用铡刀手下压距离小于甘蔗的厚度
B．铡刀实质上是一种费力杠杆
C．把甘蔗放在b
点比放在a
点更容易切断
D．手沿F2
方向用力比沿F1
方向时更省力
2．如图所示，O为杠杆AB的支点，B点挂一重物G，若在A点分别施加F1、F2、F3、F4四个力，其中能使杠杆在水平位置平衡的最小的力是（ ）
A．F1
B．F2
C．F3
D．F4
3．如图所示，O为支点，中间挂一个重物G，如果在杠杆另一端A加一个力F，欲使杠杆水平平衡时所用的力最小，则这个力（ ）
A．应沿AB方向
B．应沿AC方向
C．应沿AD方向
D．可沿任意方向

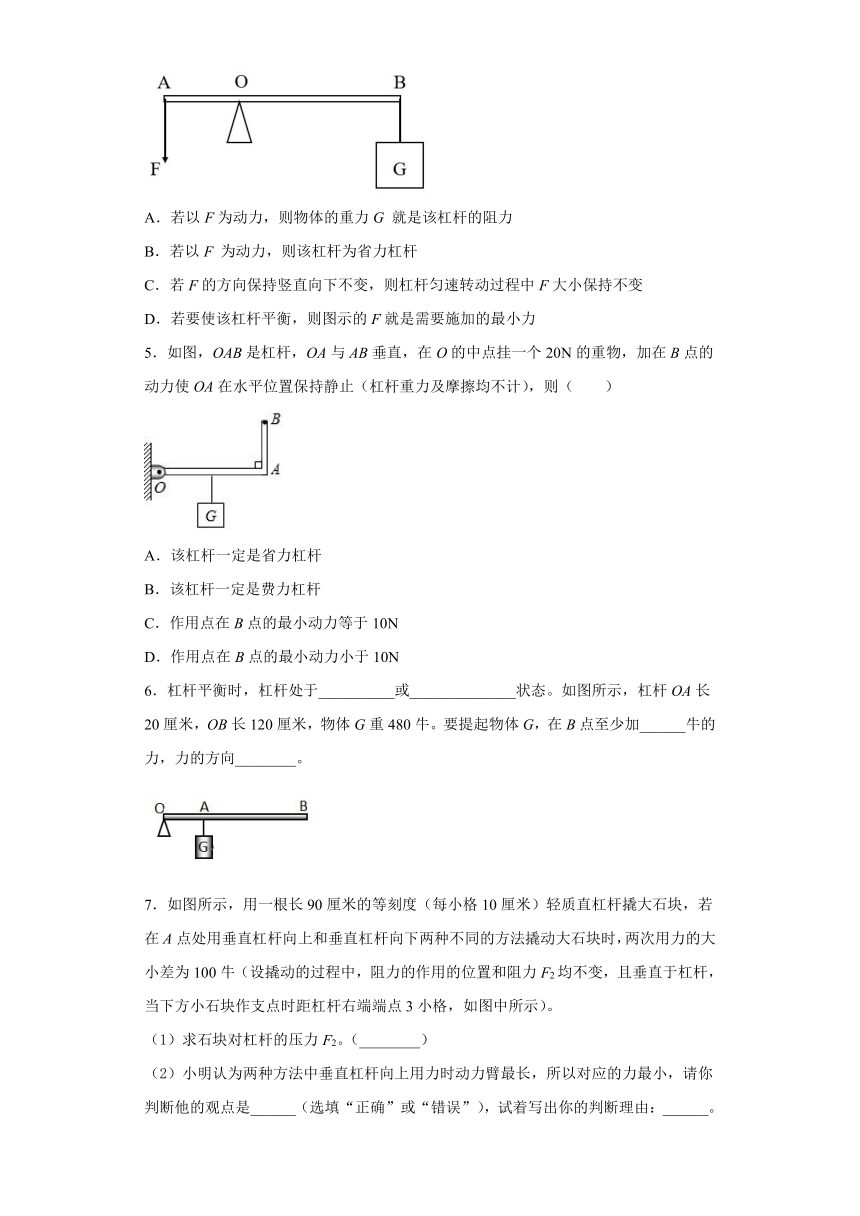

4．如图所示，用力F向下拉杠杆，从而达到提升重物G的目的，关于该杠杆，下列说法正确的是（ ）
A．若以F为动力，则物体的重力G
就是该杠杆的阻力
B．若以F
为动力，则该杠杆为省力杠杆
C．若F的方向保持竖直向下不变，则杠杆匀速转动过程中F大小保持不变
D．若要使该杠杆平衡，则图示的F就是需要施加的最小力
5．如图，OAB是杠杆，OA与AB垂直，在O的中点挂一个20N的重物，加在B点的动力使OA在水平位置保持静止（杠杆重力及摩擦均不计），则（ ）
A．该杠杆一定是省力杠杆
B．该杠杆一定是费力杠杆
C．作用点在B点的最小动力等于10N
D．作用点在B点的最小动力小于10N
6．杠杆平衡时，杠杆处于__________或______________状态。如图所示，杠杆OA长20厘米，OB长120厘米，物体G重480牛。要提起物体G，在B点至少加______牛的力，力的方向________。
7．如图所示，用一根长90厘米的等刻度（每小格10厘米）轻质直杠杆撬大石块，若在A点处用垂直杠杆向上和垂直杠杆向下两种不同的方法撬动大石块时，两次用力的大小差为100牛（设撬动的过程中，阻力的作用的位置和阻力F2均不变，且垂直于杠杆，当下方小石块作支点时距杠杆右端端点3小格，如图中所示）。
（1）求石块对杠杆的压力F2。（________）
（2）小明认为两种方法中垂直杠杆向上用力时动力臂最长，所以对应的力最小，请你判断他的观点是______（选填“正确”或“错误”），试着写出你的判断理由：______。

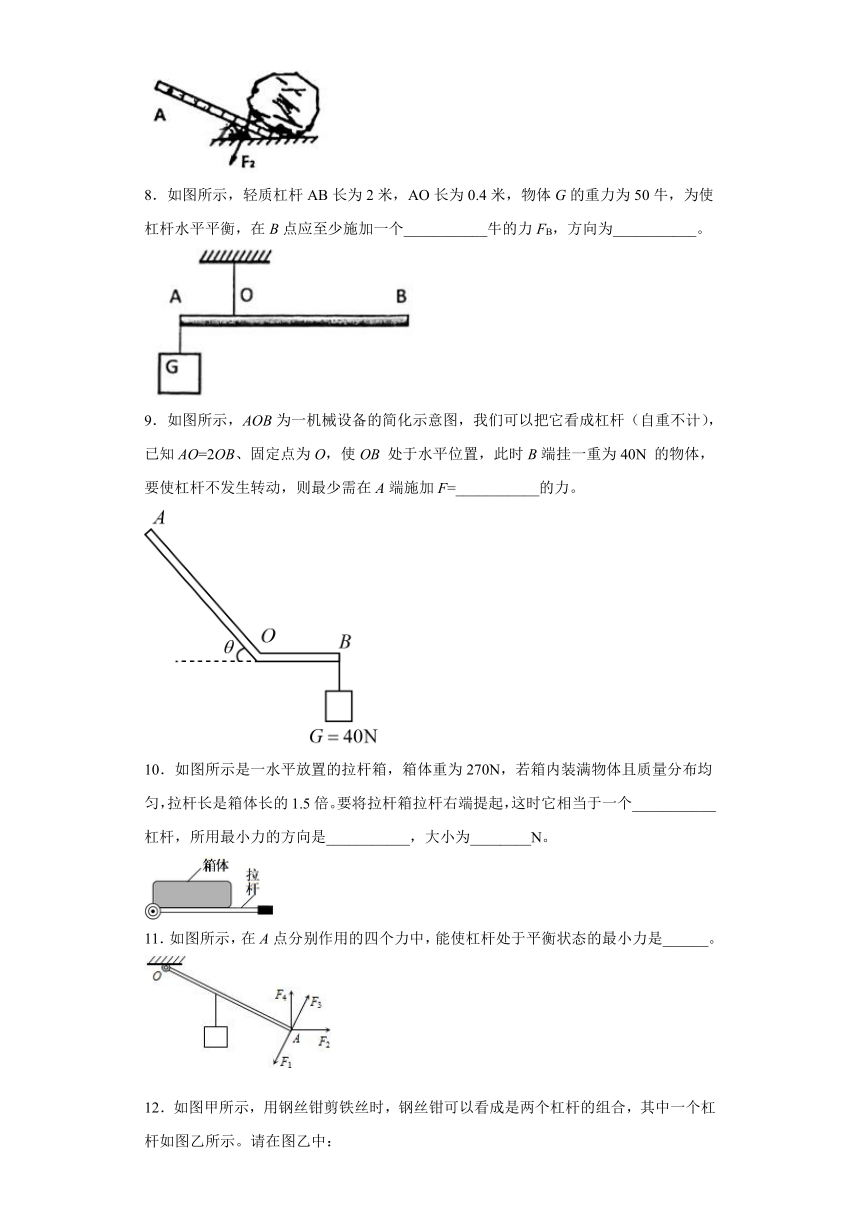

8．如图所示，轻质杠杆AB长为2米，AO长为0.4米，物体G的重力为50牛，为使杠杆水平平衡，在B点应至少施加一个___________牛的力FB，方向为___________。
9．如图所示，AOB为一机械设备的简化示意图，我们可以把它看成杠杆（自重不计），已知AO=2OB、固定点为O，使OB
处于水平位置，此时B端挂一重为40N
的物体，要使杠杆不发生转动，则最少需在A端施加F=___________的力。
10．如图所示是一水平放置的拉杆箱，箱体重为270N，若箱内装满物体且质量分布均匀，拉杆长是箱体长的1.5倍。要将拉杆箱拉杆右端提起，这时它相当于一个___________杠杆，所用最小力的方向是___________，大小为________N。
11．如图所示，在A点分别作用的四个力中，能使杠杆处于平衡状态的最小力是______。
12．如图甲所示，用钢丝钳剪铁丝时，钢丝钳可以看成是两个杠杆的组合，其中一个杠杆如图乙所示。请在图乙中：
（1）画出动力F1的力臂；
（2）从A、B两点中选择更省力的位置，在该点处画出阻力F2的示意图。
13．如图所示，轻质杠杆的A点挂一重物，为杠杆的支点。请画出使杠杆在此位置平衡时所施加的最小动力的示意图。
14．如图所示的轻质杠杆，O为支点，在B点挂一个重物，请在杠杆上施加一个最小力F使杠杆在如图所示的位置平衡，在图中画出F的示意图。
15．如图所示的曲棒OBC可绕O点转动，请画出作用在C点的能使曲棒在图中位置保持平衡时所需的最小力F的示意图和F的力臂。
16．如图甲所示是正在使用的核桃夹，上、下两部分都是杠杆，图乙是上半部分杠杆的示意图，请在A点画出最小动力F1力，及其力臂l1。
17．使杠杆AO在图所示位置静止，画出A点所用最小动力F1的示意图和F2的力臂；
18．在杠杆上的A点挂一重物，在B点对杠杆施加一个最小的力，使杠杆平衡在如图所示的位置。试画出这个力的示意图。
19．如图所示，某人用一根轻质木棒挑一重为120牛的物体站在水平地面上，木棒AB保持水平，棒长AB=1.2米，重物悬挂处离肩膀距离BO=0.8米，求此人用手作用在棒的A端时要挑起重物所用的最小的力及力的方向。
20．如图所示，在轻质杠杆的B端挂一个重为200牛的物体，为0.8米，为0.4米。若使杠杆能在水平位置保持静止，求：作用在A点最小力F的大小及方向。
试卷第4页，总5页
参考答案
1．D
2．B
3．A
4．C
5．D
6．静止
匀速转动
80
过B点垂直于杆AB向上
7．2000牛
错误
要使动力最小，动力臂应最长，最长动力臂为整个杆长，此时动力作用在杆的上端，方向垂直于杆向上
8．12.5
竖直向下
9．20N
10．省力
竖直向上
90
11．
12．
13．。
14．
15．
16．
17．
18．
19．240N，方向垂直于杠杆向下
20．300N
；
方向竖直向上
答案第2页，总2页
